MICSIG社のMOIPシリーズ光アイソレーション差動プローブご紹介



■主な特徴

• 汎用性：BNCコネクタに対応
✓ 各社オシロスコープで使用可能

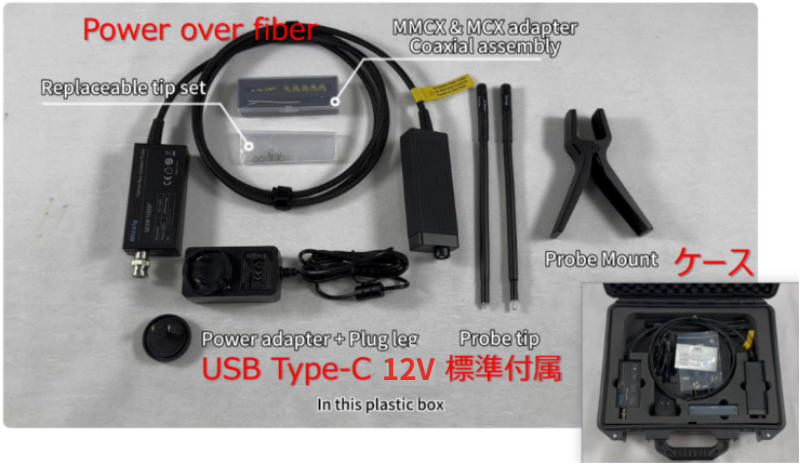

✓ プローブ電源 USB Type-C 12V
• 最大差動電圧：6250V

・ 高性能：高CMRR 180dB,

・ コモンモード電圧 最大85kVpk
• コストパフォーマンス
• 豊富なラインナップ、豊富なアクセサリ













SigOFIT™技術による高CMRRと絶縁抵抗で帯域幅範囲内の信号を精細に捕捉

True Signal   第3世代半導体に最適   優れた振幅-周波数特性

SigOFITプローブは、100MHzで128dB、1GHzで100dBを超える高いコモンモード除去比（CMRR）を持ち信号を忠実に測定可能です。   SiCやGaNのようなデバイスは、高エネルギーの高周波高調波を含む高電圧を数ナノ秒で切り替えることができます。SigOFITは最大帯域幅においても100dB 以上のCMRRを有し、高周波コモンモードノイズによる発振を抑制します。   DCゲイン精度≦1％、ノイズ≦0.45mVrms、ゼロ・ドリフト<0.1%（5分後）、ゲイン・ドリフト<1%。





小型で使いやすい本体設計   安全性能   多様なアッテネータ・チップ

従来の差動プローブより小型で正確なプローブチップとなり電源投入後すぐにテストが可能です。オートゼロは1秒未満、リアルタイムで正確な信号出力を実現します。   SigOFIT プローブのテストリードは短く同軸ケーブル伝送のため、入力キャパシタンスは2.5pF未満となり安全にGaNテストができます。
＊デバイスがすでに臨界状態にある場合、安全性は保証されません。		   従来の差動プローブは高電圧信号しか測定できませんでしたが、SigOFITプローブは異なるアッテネーター・チップを使用することで、±0.1Vから±6250までの差動モード信号を測定することができ、最適なレンジで高いS/N比を実現します。









■製品一覧



型式       MOIP100P MOIP200P MOIP350P MOIP500P MOIP800P MOIP1000P
    価格（税抜） ¥566,000 ¥850,000 ¥1,256,000 ¥1,885,000 ¥2,574,000 ¥3,203,000
付属ATTチップ    OP20-2 OP20-2

OP20-3
OP1000-3

 OP50-5
OP2000-5		 OP50-1G
OP2000-1G		 OP50-1G
OP2000-1G
帯域幅    100MHz  200MHz 350MHz 500MHz 800MHz 1GHz
 立ち上がり時間     ≤3.5ns ≤1.75ns ≤1ns ≤700ps ≤438ps ≤350ps
CMRR  DC：180dB
100MHz：128dB		 DC：180dB
200MHz：B122d		 DC：180dB
350MHz：118dB		 DC：180dB
500MHz：114dB		 DC：180dB
800MHz：110dB		 DC：180dB
1GHz： 108dB
   出力電圧範囲      ±2.5V ±2.5V ±1.25V ±500mV ±500mV ±500mV
ノイズ   <1.46mVrms <450µVrms
入力
インピーダンス		 1MΩ || 10pF
ディレイ  15.42ns (ファイバー長さ2m) 16ns (ファイバー長さ2m)
電源  USB Type-C、DC：12V, 25W
ゲイン精度 1%
コモンモード
入力範囲 		 60kVpk
ケーブル長 2m（カスタム可能）













■標準アッテネータ・チップ及びオプションについて
下記の赤文字のアッテネーターは標準付属品です。↓


対応機種  アッテネータチップ 価格（税抜） コネクタ
 コネクタ 衰減比 差動電圧 最大非破壊電圧 入力インピーダンス
MOIP100P &
MOIP200P		 OP20-3 ¥200,000 MMCX 20:1 @0dB ±25V 1000Vpp 4.47MΩ || 4pF
2:1 @20dB ±2.5V
OP50-3 ¥200,000 MMCX 50:1 @0dB ±62.5V 1000Vpp 4.19MΩ || 2pF
5:1 @20dB ±6.25V
OP200-3 ¥200,000 MMCX 200:1 @0dB ±250V 2500Vpp 9.03MΩ || 2pF
20:1 @20dB ±25V
OP1000-3 ¥200,000 MCX 1000:1 @0dB ±1250V 2500Vpp 20.94MΩ || 1pF
100:1 @20dB ±125V
OP2000-3 ¥200,000 MCX 2000:1 @0dB ±2500V 2500Vpp 20.52MΩ || 1pF
200:1 @20dB ±250V
OP5000-3 ¥200,000 LCX 5000:1 @0dB ±6250V 8000Vpp 40.82MΩ|| 2.4pF
500:1 @20dB ±625V





対応機種  アッテネータチップ 価格（税抜） コネクタ
 コネクタ 衰減比 差動電圧 最大非破壊電圧 入力インピーダンス

MOIP350P		 OP20-3 ¥200,000 MMCX 20:1 @0dB ±10V 1000Vpp 4.47MΩ || 4pF
2:1 @20dB ±1V
OP50-3 ¥200,000 MMCX 50:1 @0dB ±25V 1000Vpp 4.19MΩ || 2pF
5:1 @20dB ±2.5V
OP200-3 ¥200,000 MCX 200:1 @0dB ±100V 2500Vpp 9.03MΩ || 2pF
20:1 @20dB ±10V
OP500-3 ¥200,000 MCX 500:1 @0dB ±250V 2500Vpp 20.98MΩ || 1pF
50:1 @20dB ±25V
OP1000-3 ¥200,000 MCX 1000:1 @0dB ±500V 2500Vpp 20.94MΩ || 1pF
100:1 @20dB ±50V
OP2000-3 ¥200,000 MCX 2000:1 @0dB ±1000V 2500Vpp 20.52MΩ || 1pF
200:1 @20dB ±100V
OP5000-3 ¥200,000 MCX 5000:1 @0dB ±2500V 3600Vpp 40.92MΩ|| 1pF
500:1 @20dB ±250V







対応機種  アッテネータチップ 価格（税抜） コネクタ
 コネクタ 衰減比 差動電圧 最大非破壊電圧 入力インピーダンス
MOIP500P OP20-5 ¥350,000 MMCX 20:1 @0dB ±10V 1000Vpp 4.47MΩ || 4pF
2:1 @20dB ±1V
OP50-5 ¥350,000 MMCX 50:1 @0dB ±25V 1000Vpp 4.19MΩ || 2pF
5:1 @20dB ±2.5V
OP100-5 ¥350,000 MMCX 100:1 @0dB ±50V 1000Vpp 4.10MΩ || 2pF
10:1 @20dB ±5V
OP2000-5 ¥350,000 MCX 2000:1 @0dB ±1000V 2500Vpp 20.52MΩ || 1pF
200:1 @20dB ±100V
OP5000-5 ¥350,000 MCX 5000:1 @0dB ±2500V 3600Vpp 40.92MΩ|| 1pF
500:1 @20dB ±250V
OP10000-5 ¥350,000 LCX 10000:1 @0dB ±5000V 8000Vpp 40.82MΩ|| 2.4pF
1000:1 @20dB ±500V







対応機種  アッテネータチップ 価格（税抜） コネクタ
 コネクタ 衰減比 差動電圧 最大非破壊電圧 入力インピーダンス
MOIP800P &
MOIP1000P		 OP20-1G ¥450,000 MMCX 20:1 @0dB ±10V 1000Vpp 4.47MΩ || 4pF
2:1 @20dB ±1V
OP50-1G ¥450,000 MMCX 50:1 @0dB ±25V 1000Vpp 4.19MΩ || 2pF
5:1 @20dB ±2.5V
OP1000-1G ¥450,000 MCX 1000:1 @0dB ±500V 2500Vpp 20.94MΩ || 1pF
100:1 @20dB ±50V
OP2000-1G ¥450,000 MCX 2000:1 @0dB ±1000V 2500Vpp 20.52MΩ || 1pF
200:1 @20dB ±100V
OP5000-1G ¥450,000 MCX 5000:1 @0dB ±2500V 3600Vpp 40.92MΩ|| 1pF
500:1 @20dB ±250V
OP10000-1G ¥450,000 LCX 10000:1 @0dB ±5000V 8000Vpp 40.82MΩ|| 2.4pF
1000:1 @20dB ±500V











■デモ機貸出サービス

下記の4機種のデモ機の貸出を対応しております。

お貸出希望が御座いましたら、弊社(info@tm-co.co.jp)へお問い合わせしてください。

製品参考写真 型式
MIOP100P (100MHz)
MIOP350P (350MHz)
MIOP500P (500MHz)
MIOP1000P (1GHz)





■MICSIG光アイソレーション差動プローブの製品紹介ビデオ↓



YouTube イチケン / ICHIKEN チャンネル
使うプローブの種類で波形はどのくらい変わる? 受動プローブ､ 差動プローブ､ 光絶縁プローブの3種類で検証します｡



GaNが爆発！？光アイソレーション差動プローブを使用する理由とは？



光ファイバー絶縁プローブが差動プローブより有利の理由とは



SigOFIT光アイソレーション差動プローブの基本操作と注意事項



■MICSIG社光アイソレーション差動プローブの製品カタログ↓
カタログのダウンロードはこちら



■MICSIG社の会社紹介

会社名：Shenzhen Micsig Technology Co., Ltd.
• 住所：Bao'an District, Shenzhen, Guangdong, China.
• 設立 2012年
• 信号テストおよび測定機器の業界をリードするメーカーおよびソ
リューションプロバイダー
• 2022年10月 SigOFIT Optical-fiber Isolated Probe 1GHz bandwidth
• 2024年12月 アワード受賞
The Power Industry Supporting Brand Awards Gala, Micsig won the Optical Isolation Probe Excellence Award

弊社（T&Mコーポレーション株式会社）はMICISG社の日本総代理店で御座いまして、日本国内の製品をサポートしております。
