特長

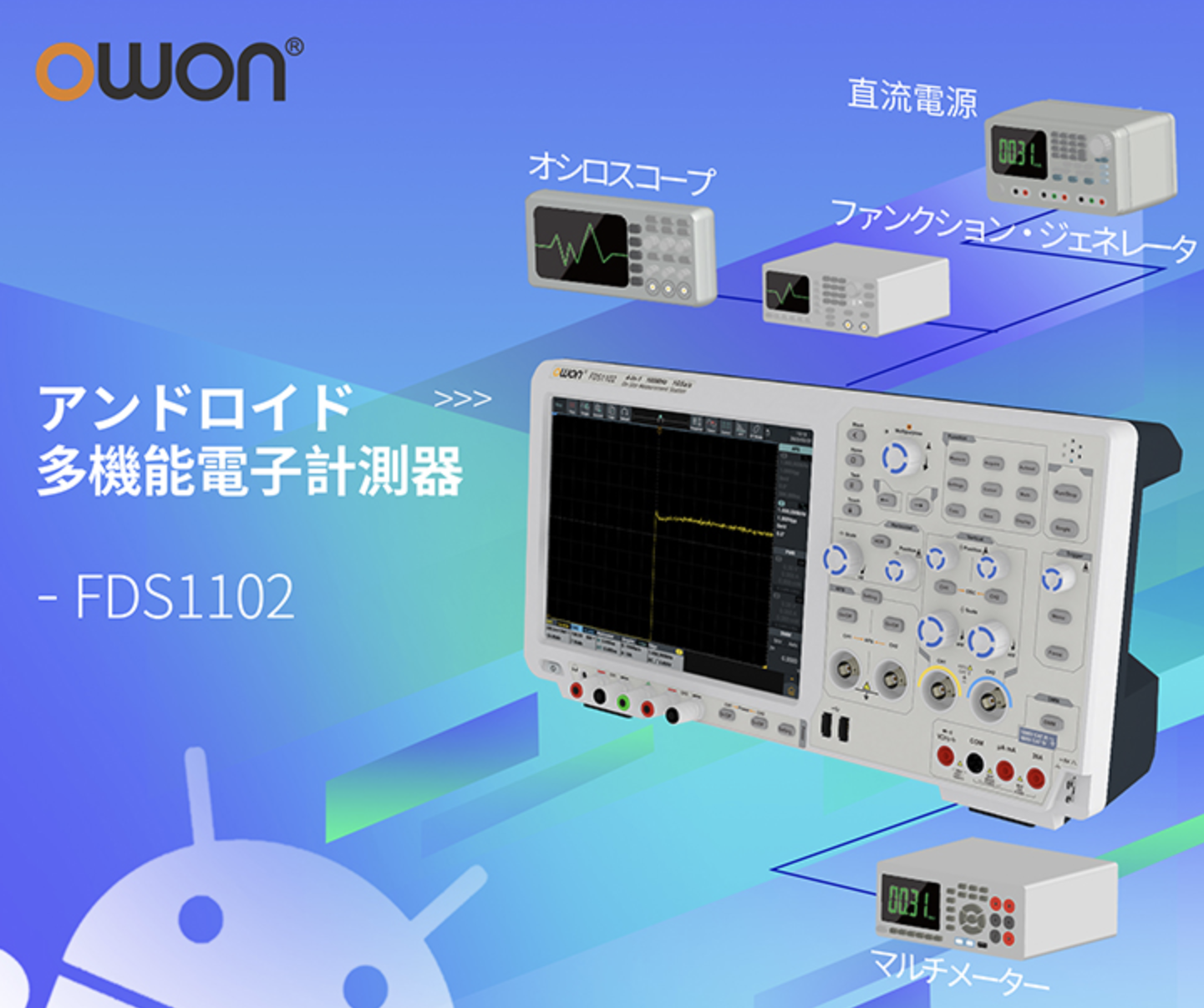

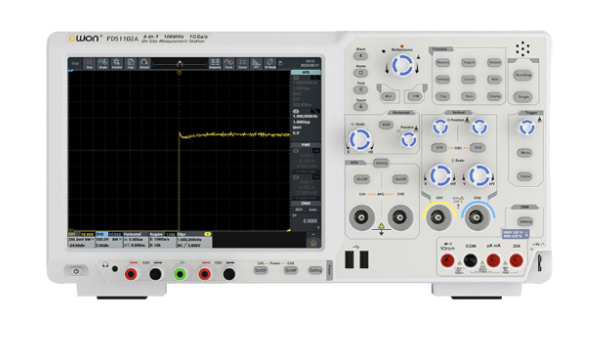

・オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合

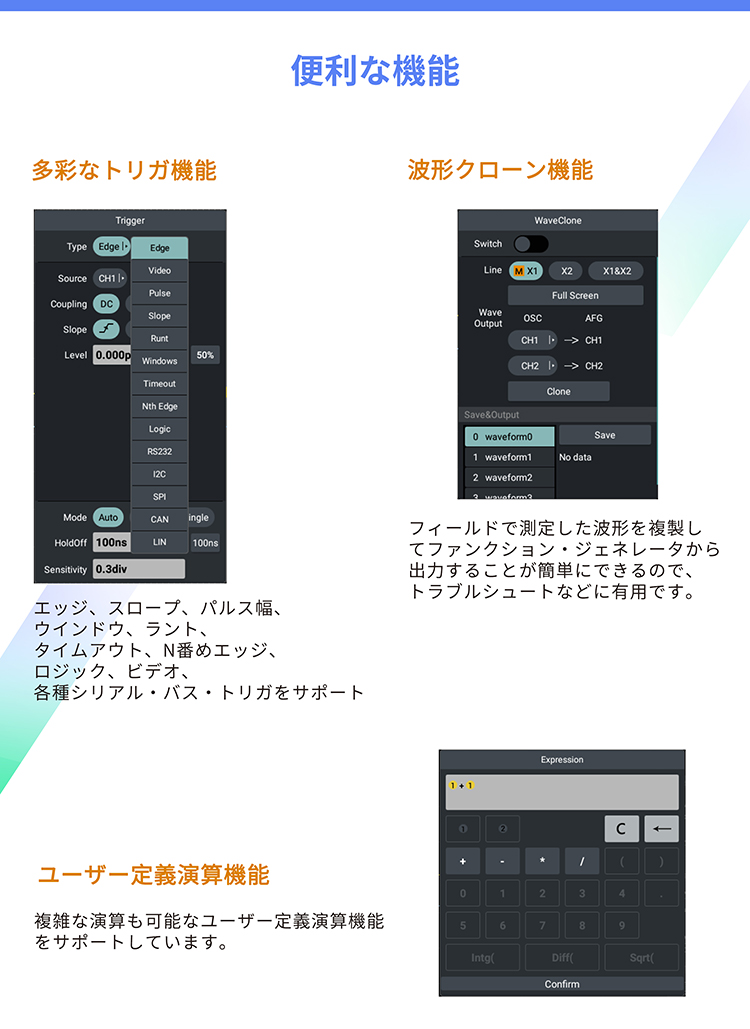

・様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バス など
・FRA（周波数応答解析）機能

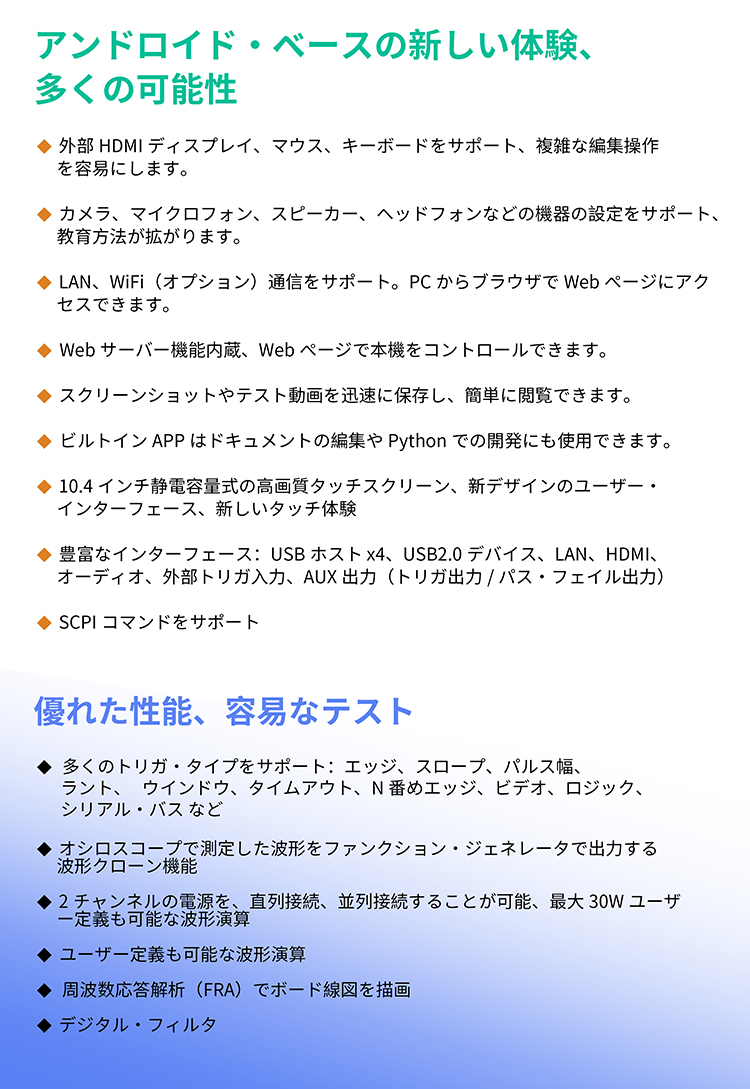

・アンドロイドを採用、新しい体験と可能性
・外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします
・カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります

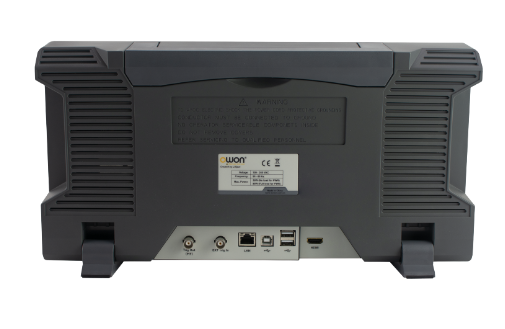

・豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI

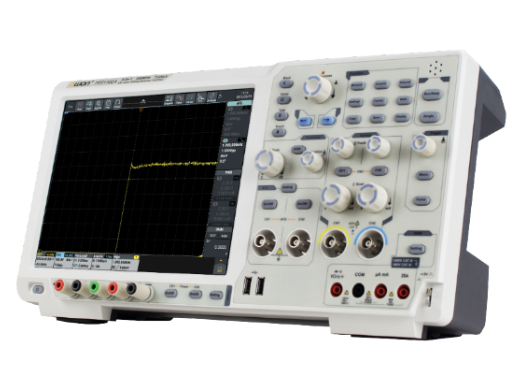

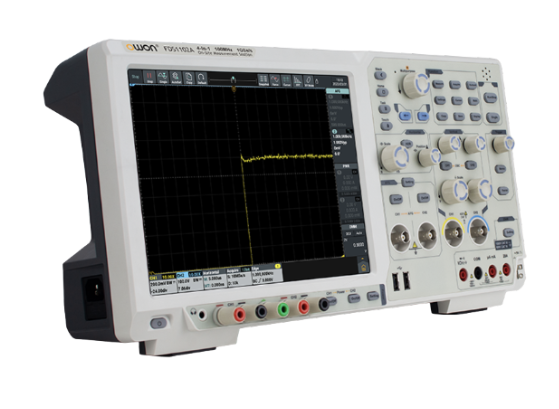

・10.4 インチ 高画質タッチ・スクリーン

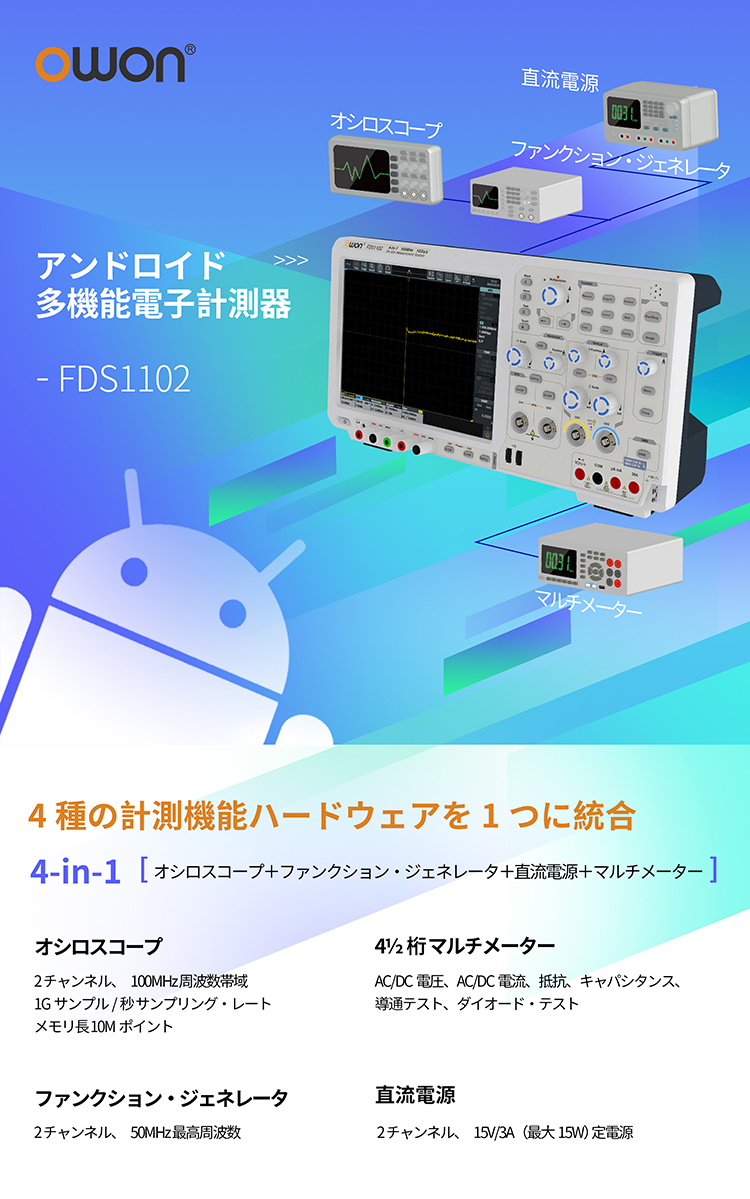

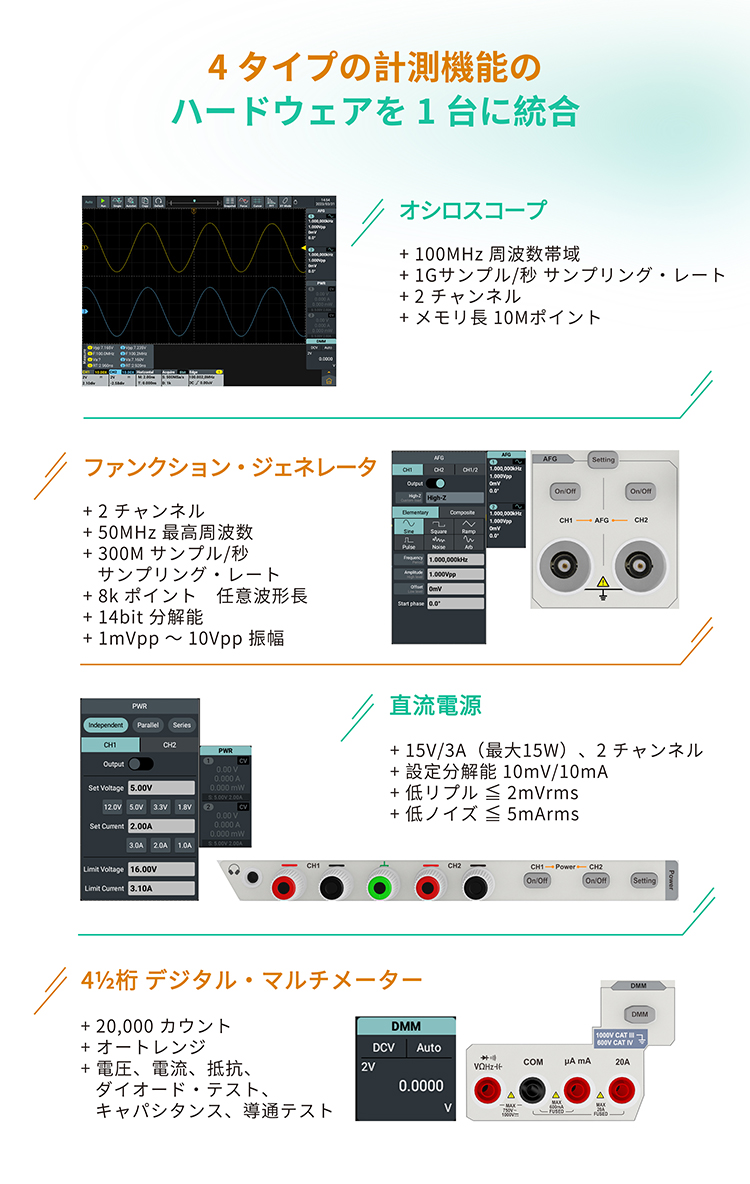

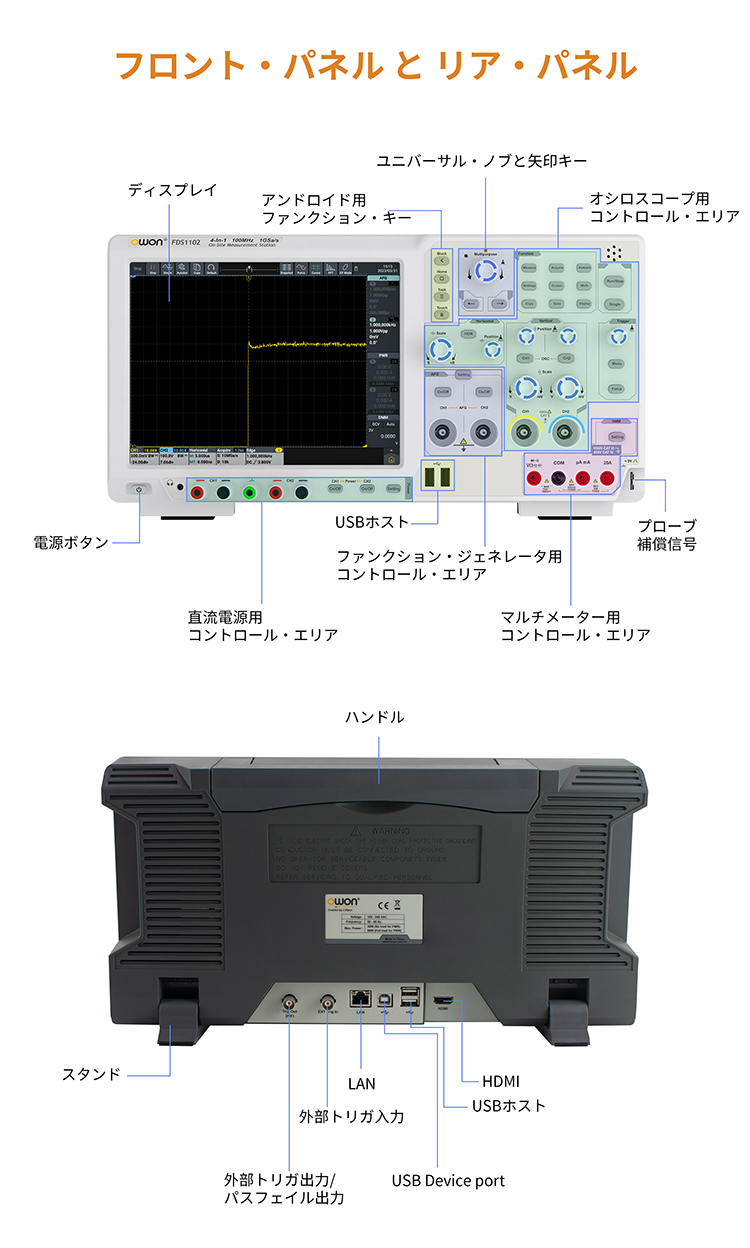

■４種の計測機能ハードウェアを１つに統合
- ・オシロスコープ
2チャンネル、100MHz周波数帯域
1Gサンプル/秒サンプリング・レート
メモリ長10Mポイント・ファンクション・ジェネレータ
2チャンネル、50MHz最高周波数・4½桁マルチメーター
AC/DC電圧、AC/DC電流、抵抗、キャパシタンス
導通テスト、ダイオード・テスト・直流電源
2チャンネル、15V/3A（最大15W）定電源 -
-
-

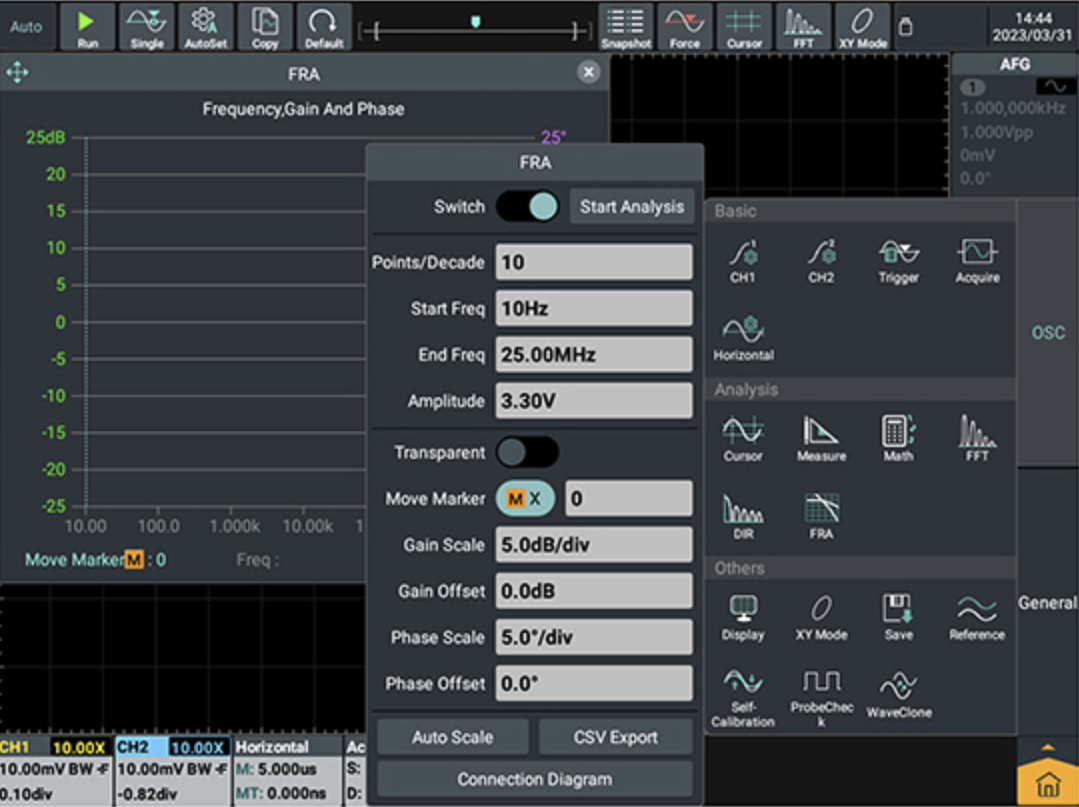

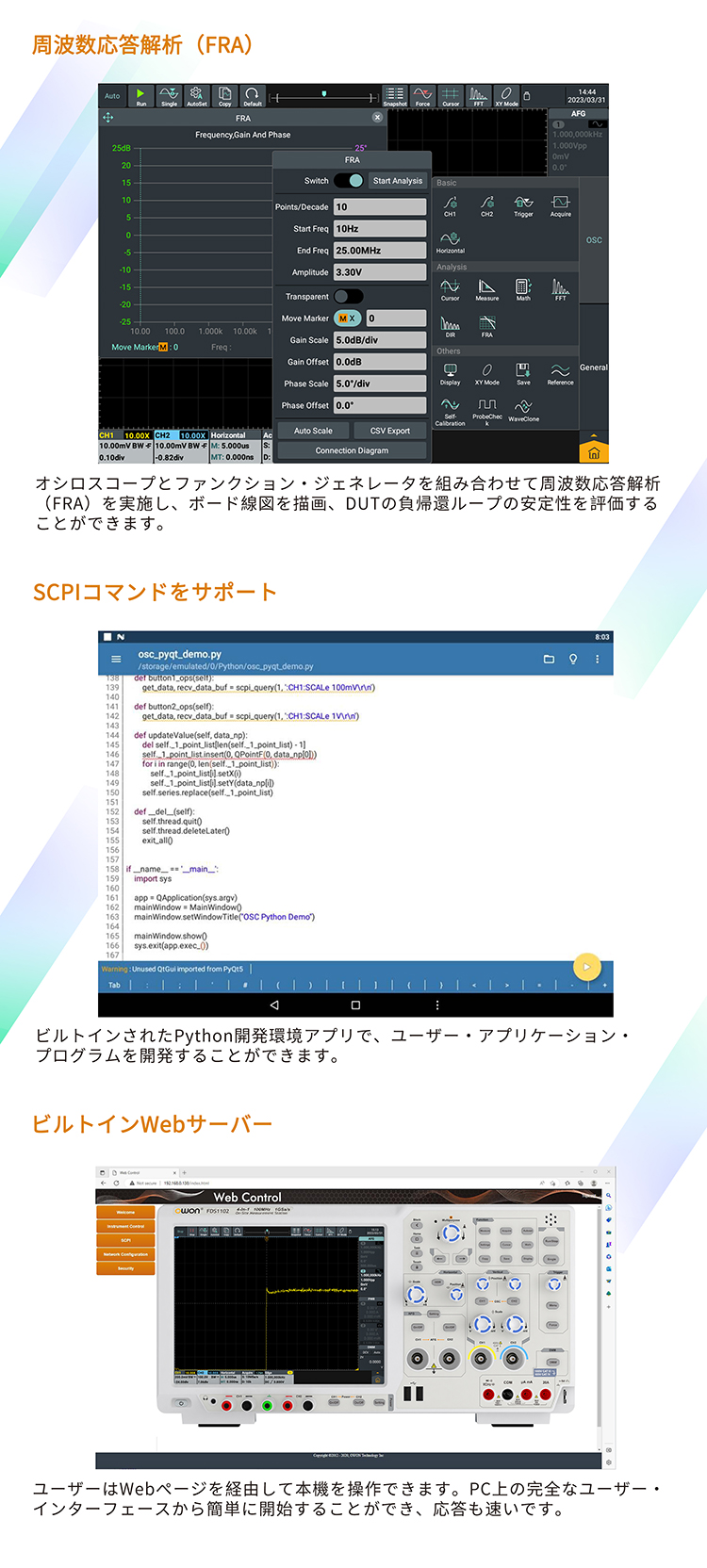

・オシロスコープとファンクション・ジェネレータを組み合わせて周波数応答解析（FRA）を実施し、ボード線図を描画、DUTの負帰還ループの安定性を評価することができます。
-

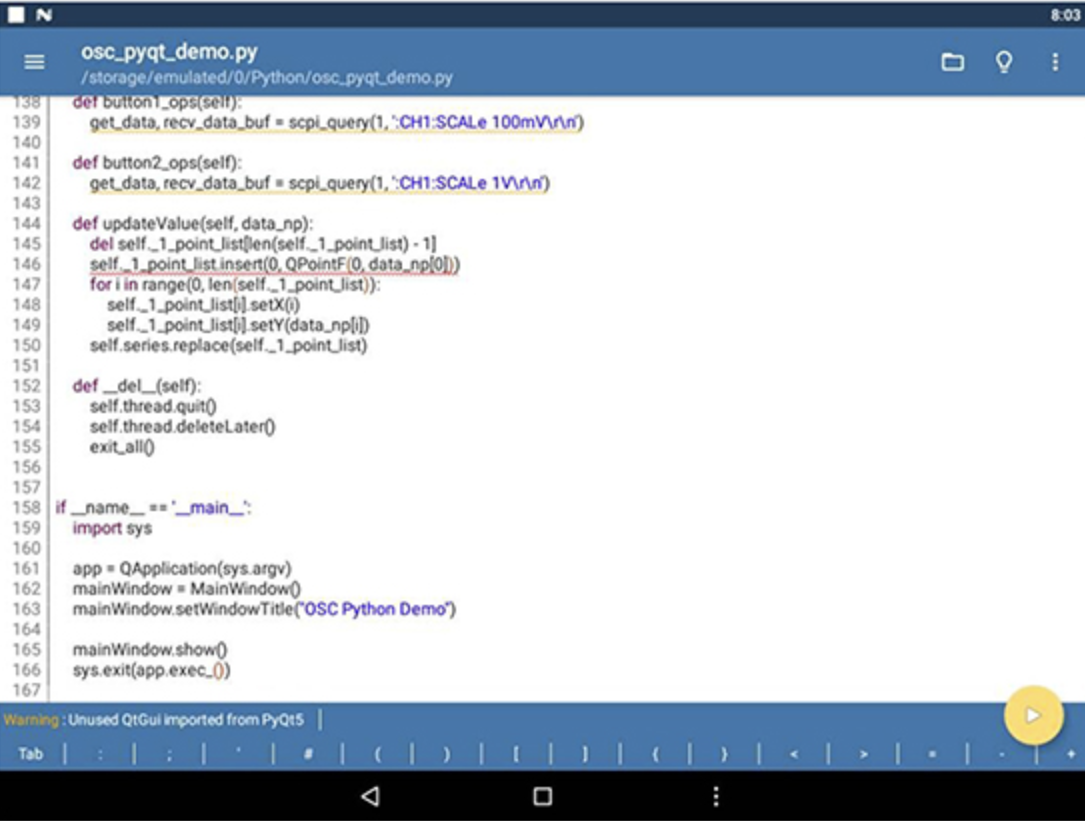

・ビルトインされたPython開発環境アプリで、ユーザー・アプリケーション・プログラムを開発することができます。
-
-
-

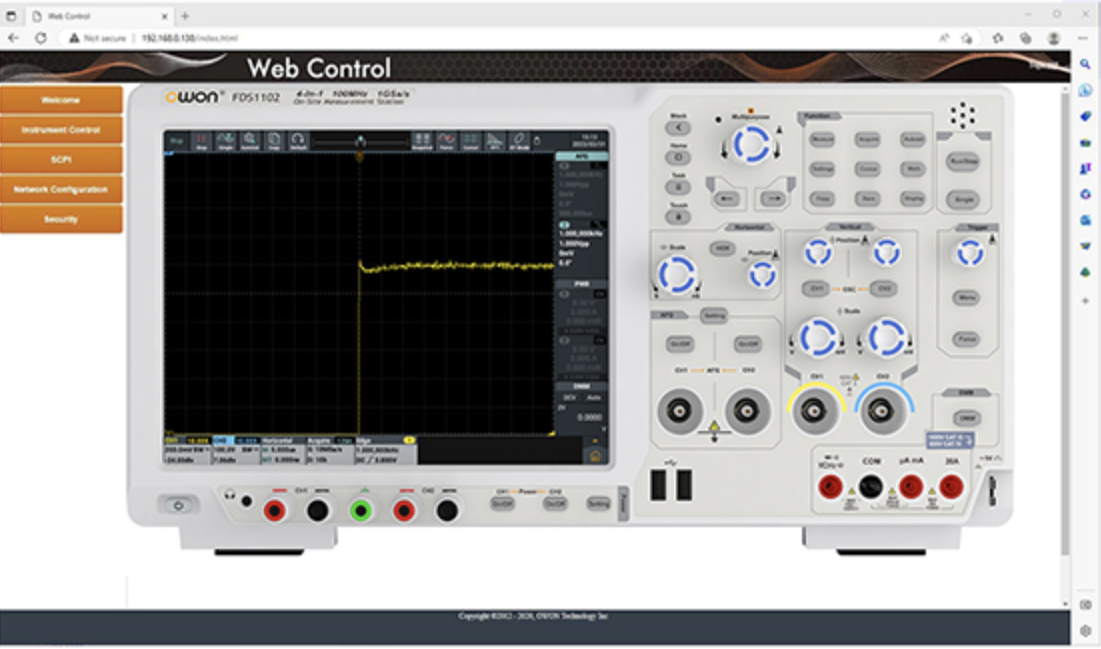

ユーザーはWebページを経由して本機を操作できます。PC上の完全なユーザー・インターフェースから簡単に開始することができ、応答も速いです。
-
HDMIディスプレイ、マウス、キーボードをサポート。教育現場では学生が本機のネットワークを介してデータを検索することができ、様々な規格の教育ドキュメントやビデオの閲覧をサポートしています。カメラ、マイクロフォン、スピーカーなども接続することができ、遠隔での実験指導もできます。
-
価格･仕様
|
モデル |
FDS1102 |
|
|---|---|---|
|
価格（税込） |
￥297,000 |
|
|
周波数帯域 |
100MHz |
|
|
サンプル・レート |
1GS/s |
|
|
垂直軸分解能 |
8bits |
|
|
チャンネル数 |
2 |
|
|
入力インピーダンス |
1MΩ ± 2%, in parallel with 15pF ± 5pF |
|
|
入力カップリング |
DC, AC, and GND |
|
|
レコード長 |
10M |
|
|
水平軸スケール（s/div） |
2ns/div – 1000s/div, step by1 – 2 – 5 |
|
|
最大入力電圧 |
1MΩ ≤ 300Vrms; |
|
|
垂直軸スケール |
1mV/div – 10V/div (at input) |
|
|
カーソル測定 |
△V, and △T between cursors, △V and △T between cursors, and auto- cursors |
|
|
自動測定 |
Period, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area、Cycle Area, Delay A→B, Delay A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
|
波形演算 |
＋, －, ×, ÷, FFT, User Defined Function, digital filter |
|
|
波形保存 |
128MB,100 waveforms |
|
|
リサージュ図 |
周波数帯域 |
full bandwidth |
|
位相差 |
±3 degrees |
|
|
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN, CAN |
|
|
ビデオ規格（トリガ） |
NTSC, PAL and SECAM standard |
|
|
トリガ・モード |
Auto, Normal, and Single |
|
|
インターフェース |
HDMI；USB device *1, USB Host *4 ；Trig Out(P/F)；LAN；earphone |
|
|
周波数カウンタ |
使用可能 |
|
|
WIFI（オプション） |
使用可能 |
|
|
ディスプレイ |
10.4 inch（1024×768）touch LCD |
|
電源仕様
|
チャンネル |
CH1/CH2 |
|
|
定格出力 （0℃-40℃） |
電圧 |
0-15V |
|
電流 |
0-3A |
|
|
最大電力 |
15W |
|
|
測定分解能 |
電圧 |
10mV |
|
電流 |
10mA |
|
マルチメーター仕様
|
分解能 |
4½ digits |
周波数応答 |
(40 – 1000) Hz |
|
オート・レンジ |
√ |
真の実効値 |
√ |
|
測定アイテム |
電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト |
||
ファンクション・ジェネレータ仕様
|
最高周波数 |
50MHz |
|
サンプル・レート |
300MS/s |
|
チャンネル数 |
2 |
|
出力振幅範囲（50Ω負荷） |
1mVpp – 5Vpp |
|
波形長 |
8K |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |

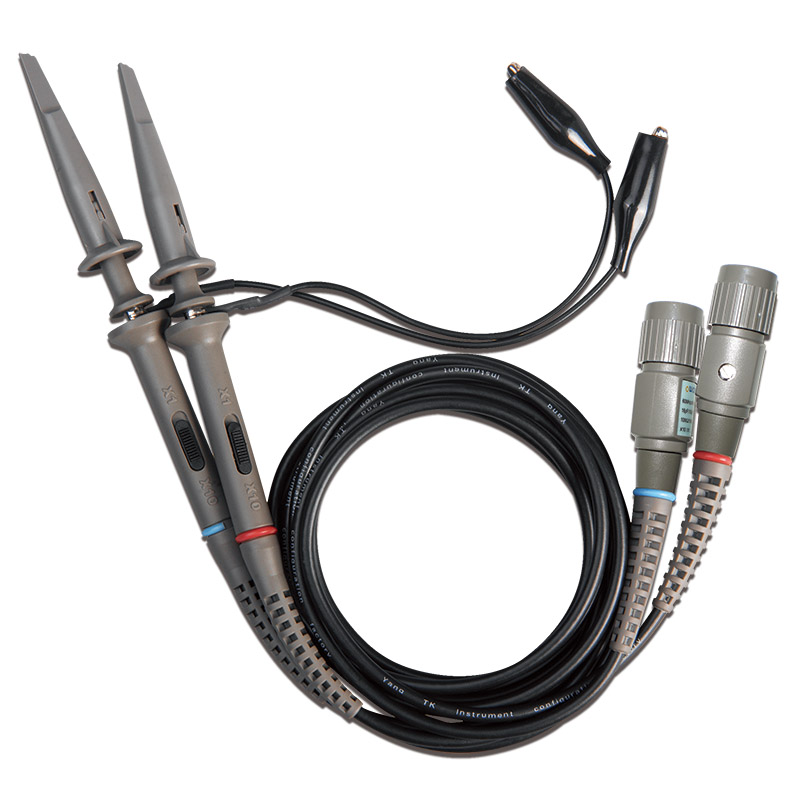

| パッシブプローブ | 1/チャンネル |
| 電源コード | 1 |
| クイックガイド | 1 |
| マルチメーターリード | 1 |
| BNCケーブル | 1 |
| オプション品 | 数量 |
|---|---|
| FDS1000-WIFI | 1 |
資料
製品カタログ
FDS1102製品カタログアプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
