強誘電体材料の分極試験ソリューション

概要

強誘電体の分極試験において、パワーアンプは高電圧励起を実現するための重要なハードウェアです。その中心的な役割は、波形発生器からの低電力信号を、試料が必要とする電界レベルまで昇圧することです。

バルク試料や厚膜試料では、飽和させるために通常キロボルト級の電圧が必要となるため、外部のパワーアンプが不可欠です。一方、薄膜試料では、信号発生器自体が十分な電力を供給できれば、追加の増幅は必要ありません。

試験系を自作する場合は、試料の厚さと目標電界からパワーアンプを的確に選定し、出力電圧範囲、帯域幅、直線性、電流駆動能力を重点的に確認してください。電力が不足すると、ドメインが反転しきらなかったり、波形が歪んだりします。高周波で測定する場合は、パワーアンプの帯域幅が十分であることを確認してください。不足すると位相遅れによってヒステリシスループが歪みます。

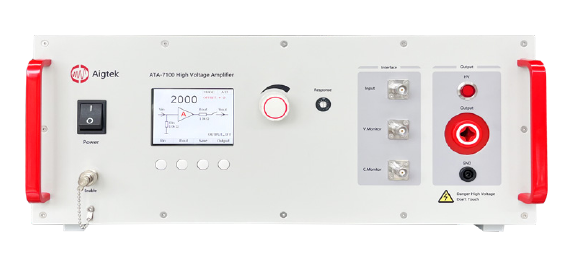

推奨製品

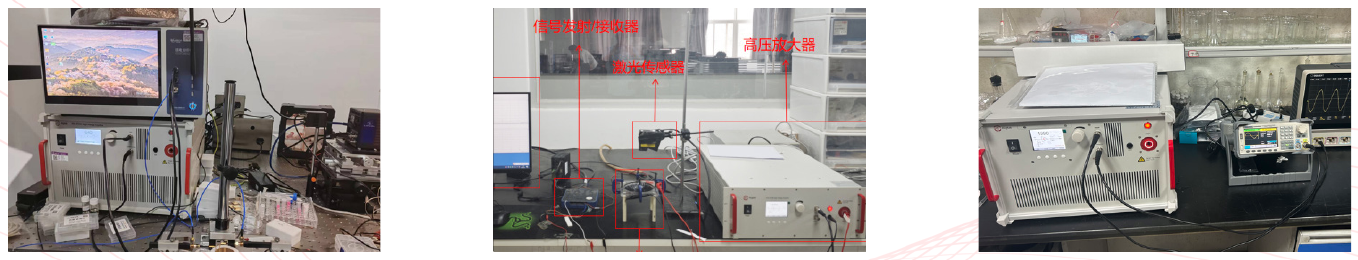

テストソリューション

• 40kVppの高電圧出力とDC～100kHzの帯域幅により、ヒステリシスループを完全に飽和させることが可能

• ノイズ分離と電圧安定化の技術により、Prの精度を±1 %とし、真のループを再現

• デジタル制御のゲインとリモートプログラミングにより、複数バッチの処理能力を300 %向上

• 全帯域にわたる動的特性評価により誤差を2 %に抑え、高電圧条件下でも高い信頼性を確保

ソリューションの特長

• 網羅的な試験範囲：全帯域に対応し、あらゆる強誘電体負荷を完全に評価

• 高電圧駆動：高電圧出力と広い帯域幅により、分極の完全な飽和に必要なエネルギーと周波数を供給

• 柔軟な適応性：複数の周波数・電圧・電流レンジにより、さまざまな試験シナリオにそのまま対応

• 精密な測定と制御：デジタルで調整できるゲインにより精度を確保し、強誘電体のパラメーターを正確に取得

応用事例1：多次元強誘電特性評価システムの統合応用

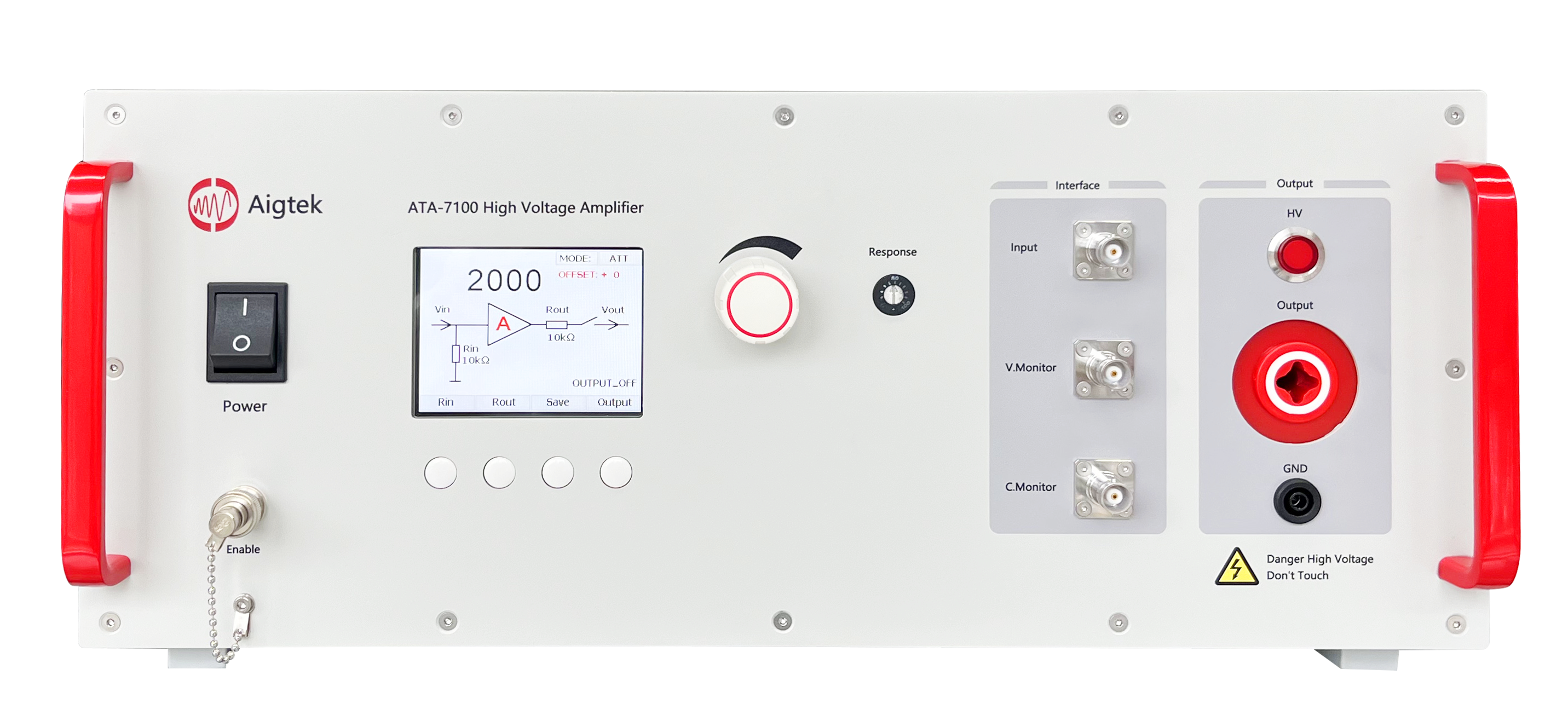

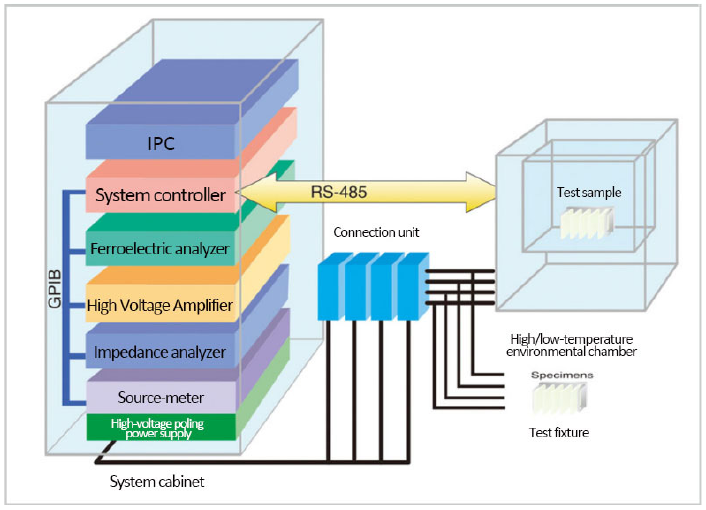

ホストPCがシステムコントローラーに指令を送って強誘電体アナライザーを駆動し、アナライザーがアナログ励起信号を生成します。この信号をATA-7100ATA-7100Aigtek ATA-7000シリーズ 高電圧アンプ 20kVp-p、20Wpお問い合わせ詳しく見る高電圧アンプで昇圧して試料の両端に印加し、十分な大きさの電界を発生させます。パワーアンプの出力電圧波形を変化させることで、印加電界の強さと向きを精密に制御し、材料のヒステリシスループを取得できます。ループを解析すると、抗電界や残留分極などの重要なパラメーターが得られ、試料の強誘電的挙動や相転移特性が明らかになります。

試料に高電圧波形を印加すると内部の分極が変化し、それに伴って誘電率や導電率などの特性も変化します。この手法により、分極の根本的なメカニズムを理解することができます。同時に、光学顕微鏡を用いて材料の光学特性をその場で観察することも可能です。

応用事例2：データ収集と高電圧増幅による強誘電体材料の多次元評価

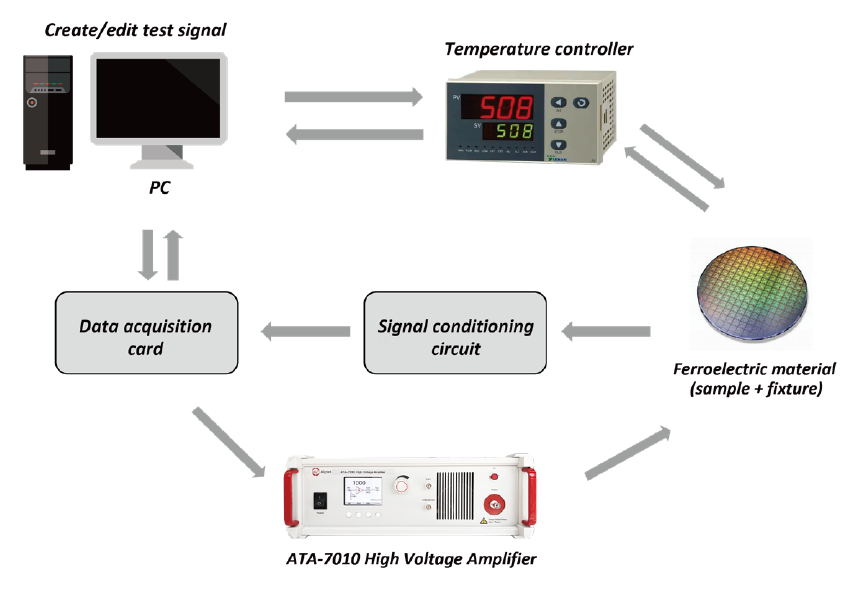

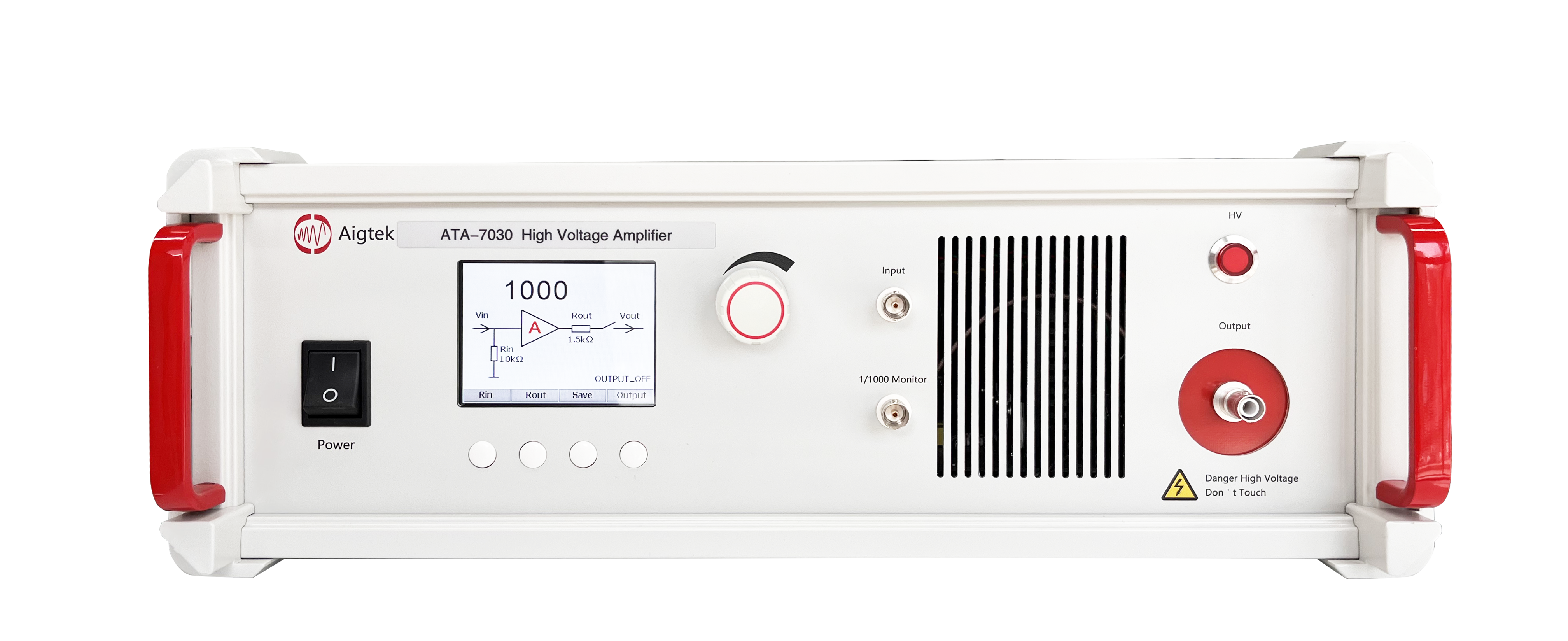

強誘電体材料の評価実験では、まずPC上で目的の試験波形を作成します。この波形をArt Technology社のUSB-3136Aデータ収集カードで取り込み、信号の完全性を確保するために信号調整を行います。次に、ATA-7030ATA-7030Aigtek ATA-7000シリーズ 高電圧アンプ 6kVp-p、90Wpお問い合わせ詳しく見る高電圧アンプでキロボルト級まで昇圧し、強誘電体試料のポーリングに必要な条件を満たします。

増幅した信号は専用治具に保持された試料に印加し、温度コントローラーで試験環境を設定温度に保ちます。電圧や温度を変えたときの試料の応答を記録・解析することで、ヒステリシスループや分極などの重要な物理量を求め、材料を電子デバイスに応用するための基礎データを得ます。
