微弱信号を測定する際、受信機の雑音指数が大きい場合、有用な信号はシステムが生成する雑音に埋もれてしまいます。
このような場合、エンジニアは通常、受信機の前端に低雑音増幅器（LNA）を追加してシステム全体の雑音指数を低減し、システムの感度を向上させます。
多段システムの雑音指数の特性によると、システム全体の雑音指数は主に低雑音増幅器の雑音指数によって決定されます。したがって、雑音指数は低雑音増幅器の重要な性能指標です。

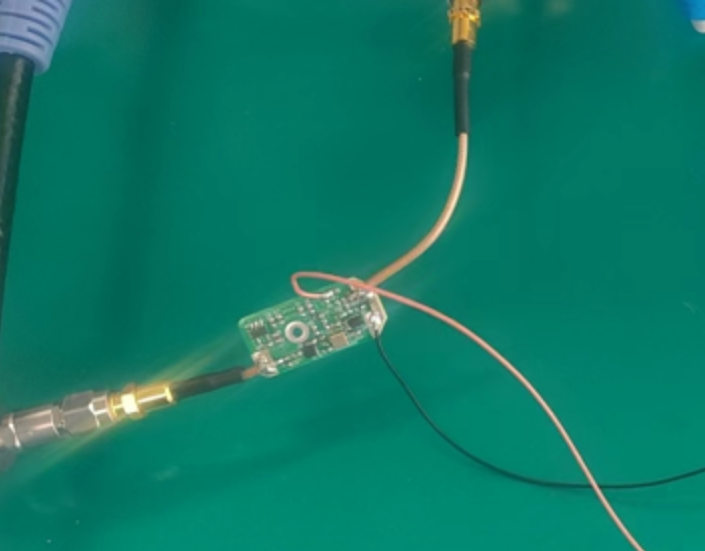

以下に、テスト対象の低雑音増幅器（LNA）の外観を示します（図1参照）。
 |
図1：低雑音増幅器（LNA）
このテストでは、Ceyear社の3986シリーズ雑音指数アナライザを使用します（図2参照）。
3986シリーズは、10MHz～50GHzの周波数範囲をカバーする同軸一体化設計で、5種類の選択可能な周波数帯域設定を備えており、ユーザーの異なる周波数帯域のテストニーズに対応します。
 |

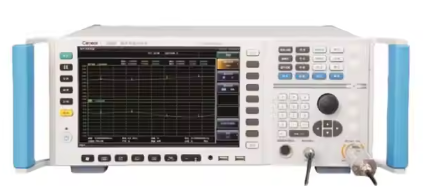

図2：3986シリーズ雑音指数アナライザ
テスト手順として、まず16603シリーズのインテリジェントノイズソースを接続し、テスト周波数を設定して機器のキャリブレーションを行います。

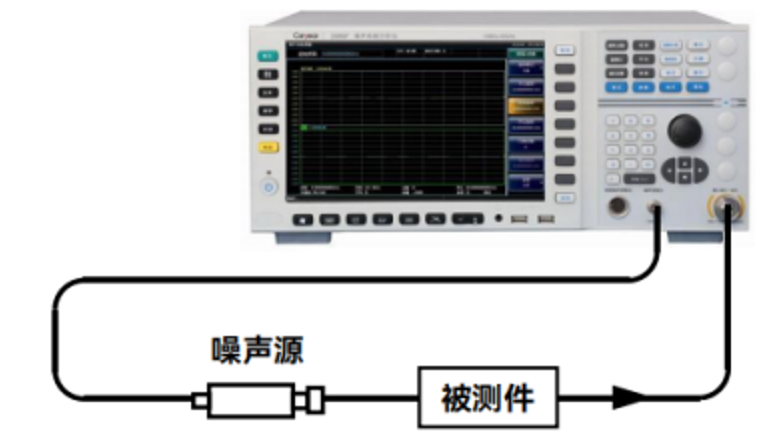

キャリブレーションが完了したら、被測定デバイス（DUT）を接続してテストを開始します。接続図を以下に示します（図3参照）。
 |
図3：テスト接続図

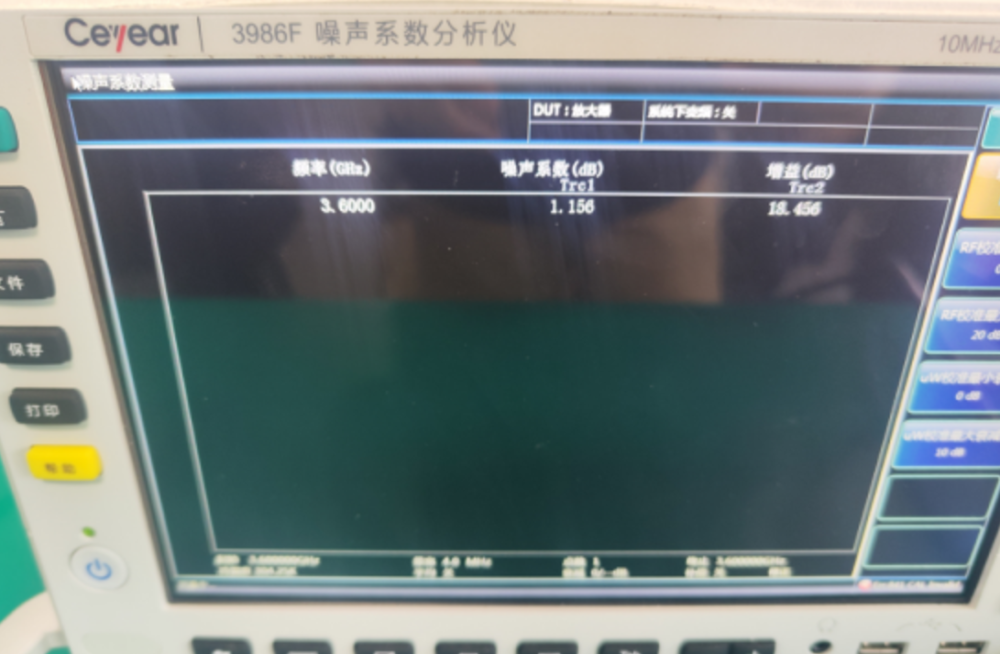

テスト結果は以下のように表示されます（図4参照）。
 |
図4：テスト結果表示
このように、Ceyear社3986シリーズ雑音指数アナライザは、低雑音増幅器の雑音指数を正確かつ効率的に測定するための強力なツールです。
