特定のお客様の材料を異なる条件下で発生する電圧と電流の大きさをテストしました。
被測定物はガーゼに似た材料で、折り曲げたり曲げたりする過程で電圧と電流が発生し、その電流はpAレベルまで低下します。
 |
TECHMIZE社

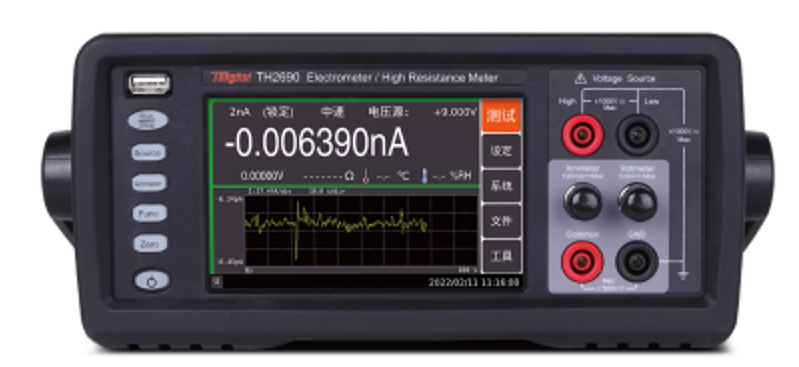

TH2690TECHMIZE TH2690 fA計 0.1fA～20mA、1000V1,562,000円詳しく見るフェムトアンメーターを使用してサンプルの電流をテストしました。TH2690/2691/2695シリーズ506,000円〜詳しく見るのフェムトアンメーター、ピコアンメーター、静電計、高抵抗計は、業界をリードする測定機能を提供しています。
フェムトアンメーター、静電計は0.01fA（10-17A）の最小電流分解能を持ち、ほとんどのシナリオでの微弱電流測定ニーズを満たします。高抵抗計に内蔵された1000V電圧源は、1000PΩ（1018Ω）までの抵抗測定をサポートします。

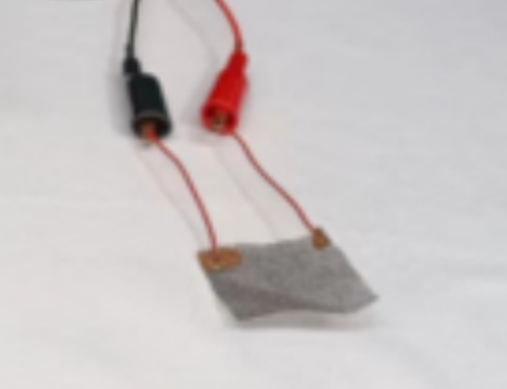

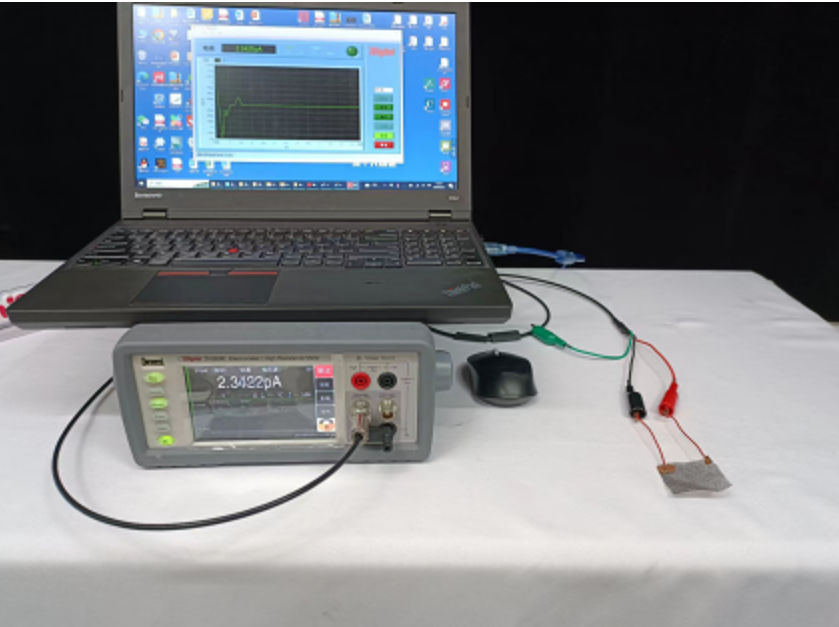

三軸テストケーブルを使用してTH2690とサンプルを接続し、赤と黒のワニクリップを被測定物の両端に接続しました。
 |

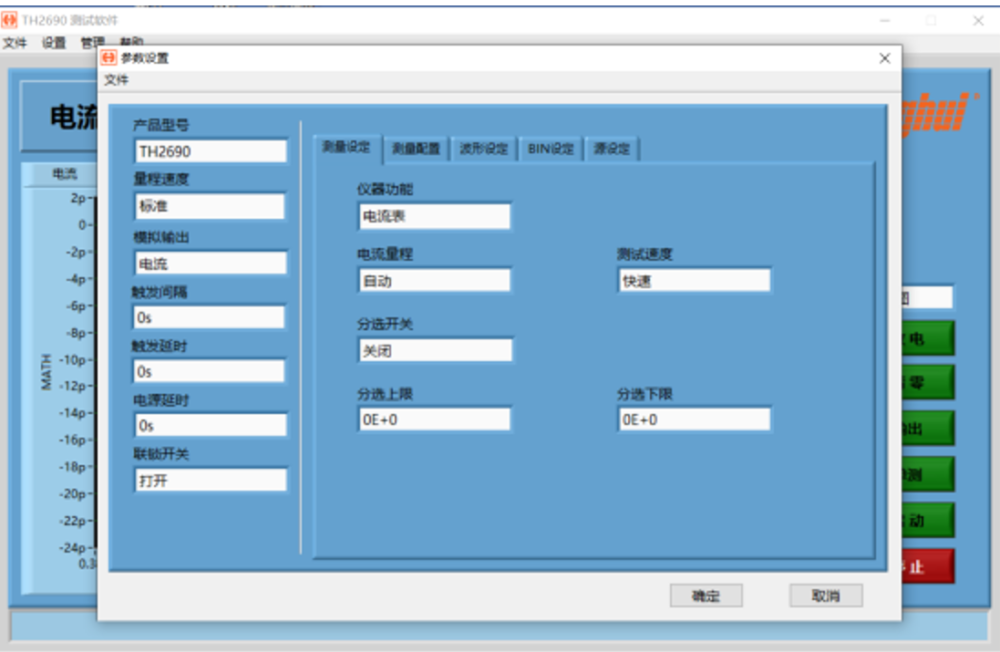

機器の機能を電流計機能に設定しました。
 |
静止状態、折り曲げ状態、加熱状態、超音波状態でのテスト結果を比較しました。
 |
 |
 |

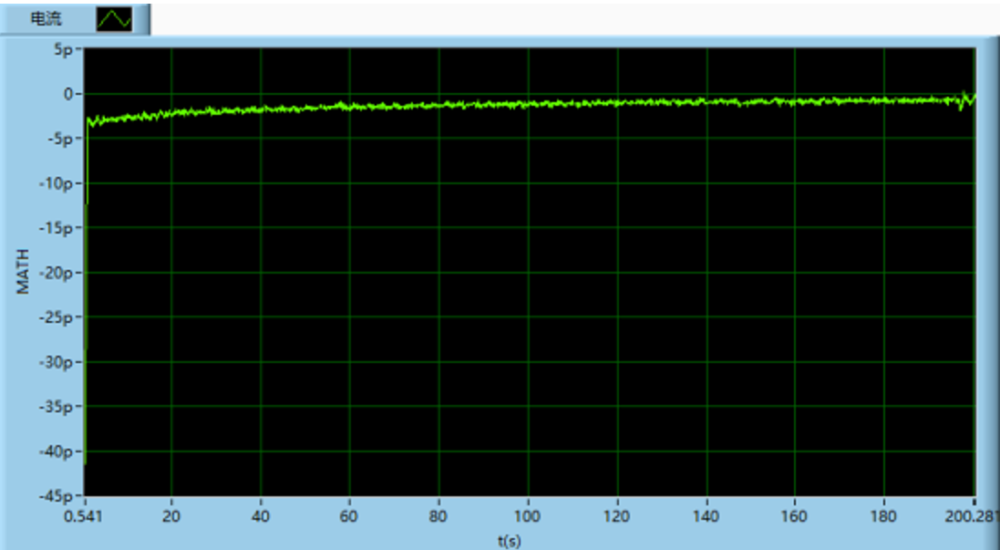

静止状態でのテスト
 |

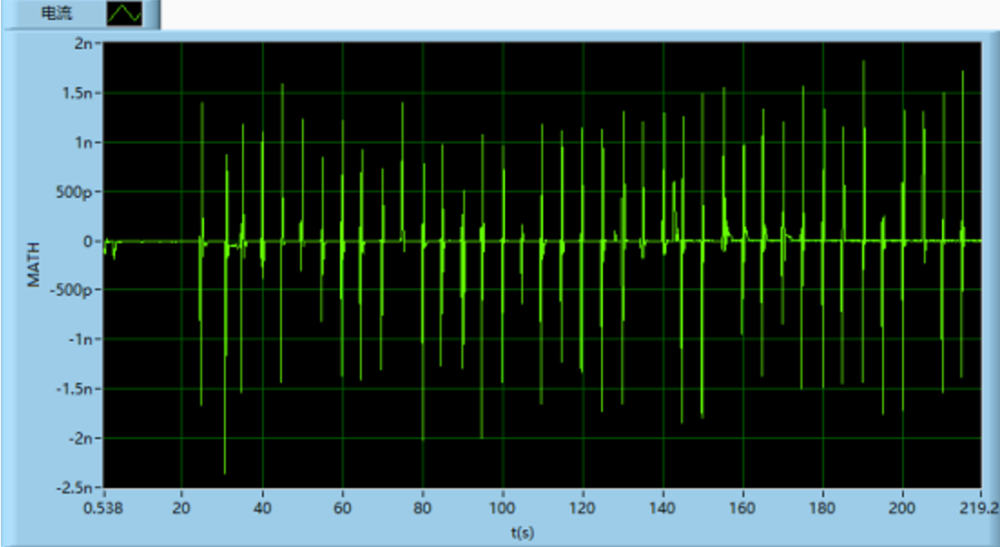

5秒ごとに折り曲げ
 |

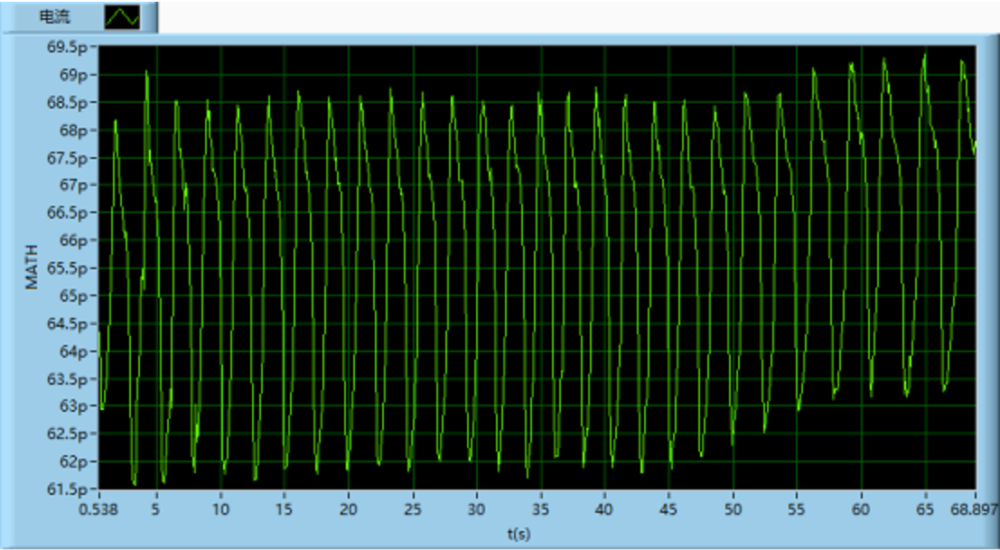

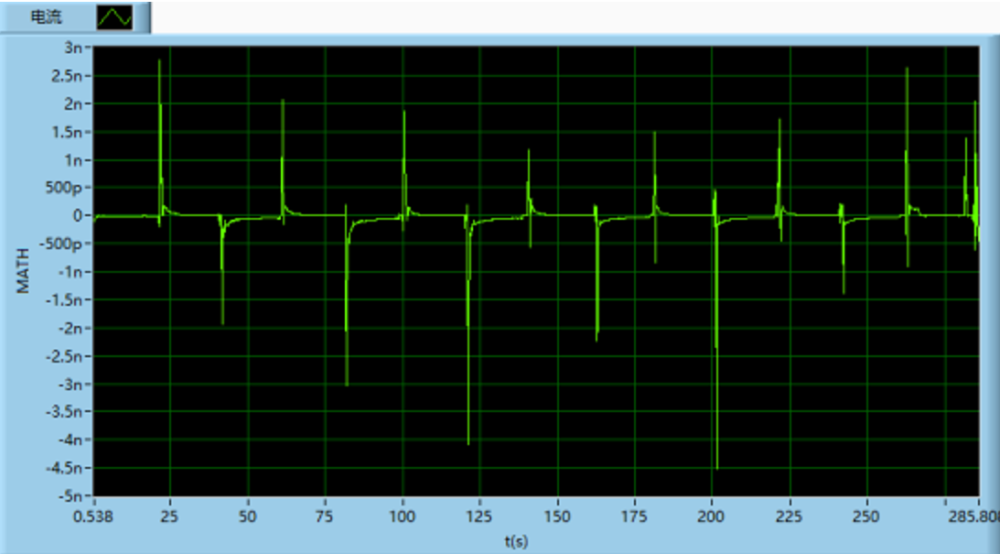

20秒ごとに加熱と常温を交互にテスト
 |

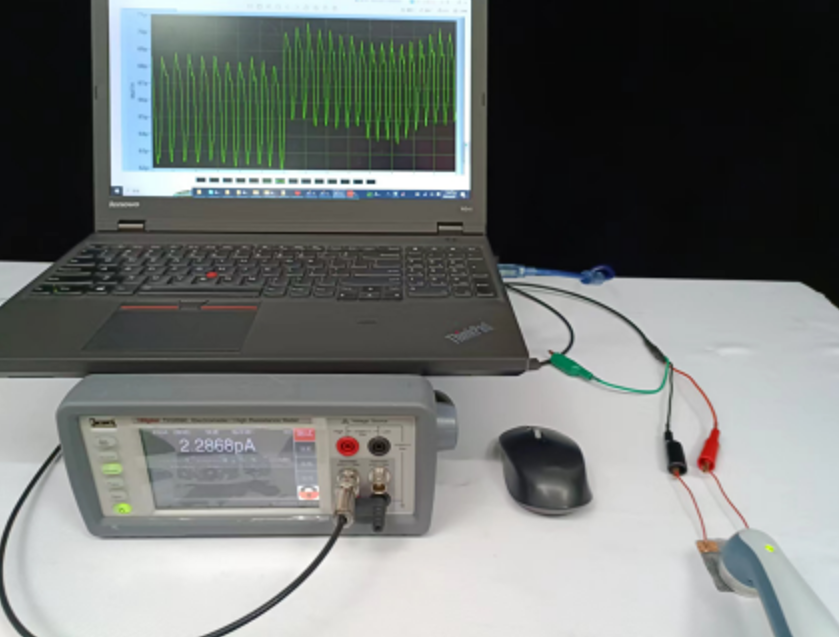

超音波状態でのテスト結果
TH2690はfAレベルの電流テストが可能で、電圧、電流、抵抗、電荷のテストをサポートし、±1000Vの電圧を出力することもでき、他社製品の代替として使用できます。
