符号化アルゴリズム DVB-S2X規格での採用例

DVB-S2X規格は、もともと衛星放送（RF通信）向けに策定されたものですが、その驚異的な伝送効率の高さから、**地上-衛星間光通信（FSO）**への転用が非常に有力視されています。

光通信の文脈において、DVB-S2Xがどのように大気ゆらぎに対抗するのか、その核となるアルゴリズムの仕組みを解説します。

1. DVB-S2XにおけるLDPC符号の構造

DVB-S2Xの核心は、LDPC（Low-Density Parity-Check）符号とBCH符号を組み合わせた「連結符号」にあります。

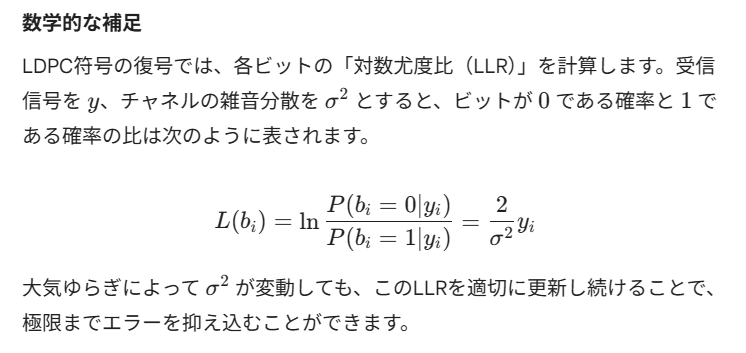

• 内符号（LDPC）: 大半の誤りを強力に訂正します。パリティ検査行列が非常に疎（スarse）であるため、反復復号アルゴリズム（Sum-Product法など）を用いて、高速かつ高精度な訂正が可能です。

• 外符号（BCH）: LDPCで取りきれなかった僅かな「誤り床（Error Floor）」を除去し、極めて低いビット誤り率（$BER < 10^{-12}$）を達成します。

2. 大気ゆらぎ克服の鍵：ACM (Adaptive Coding and Modulation)

大気の状態（シンチレーションや天候変化）は刻一刻と変化します。DVB-S2Xには、この変化に動的に適応するACM機能が備わっています。

• きめ細かな変調・符号化（ModCod）: QPSKから256APSKまで、非常に多くのModCodセットを保持しています。光の受信強度が落ちた瞬間に、瞬時に低い符号化率（より堅牢な設定）へ切り替え、通信の切断を防ぎます。

• APSK（振幅位相偏移変調）の採用: 従来のQAMよりも円状の信号配置（星座図）を持つAPSKは、光増幅器や大気通過時の非線形歪みに対して耐性が強く、光衛星通信と非常に相性が良いのが特徴です。

3. 次世代化への拡張：長時間インターリーブ

地上-衛星間光通信では、雲の通過などで数ミリ秒〜数秒の信号途絶が発生します。DVB-S2Xの標準的な枠組みに加え、物理層または上層でのロングインターリーブを組み合わせる手法が取られます。

• 原理: 連続して発生する「バースト誤り」を、時間軸でバラバラに分散させます。

• 効果: 受信側で並び替えると、大きな欠損が「小さなランダム誤り」に変換され、LDPC符号で修復可能な範囲に収まります。

4. DVB-S2Xを用いるメリットの比較

次は、このアルゴリズムを実際にハードウェア（FPGAなど）で実装する際の課題や、大気ゆらぎをシミュレーションするためのチャネルモデル（対数ノーマル分布など）について詳しく解説しましょうか？

出典：Google Gemini
