Ceyear 3674 VNAによる「相互変調歪み」測定

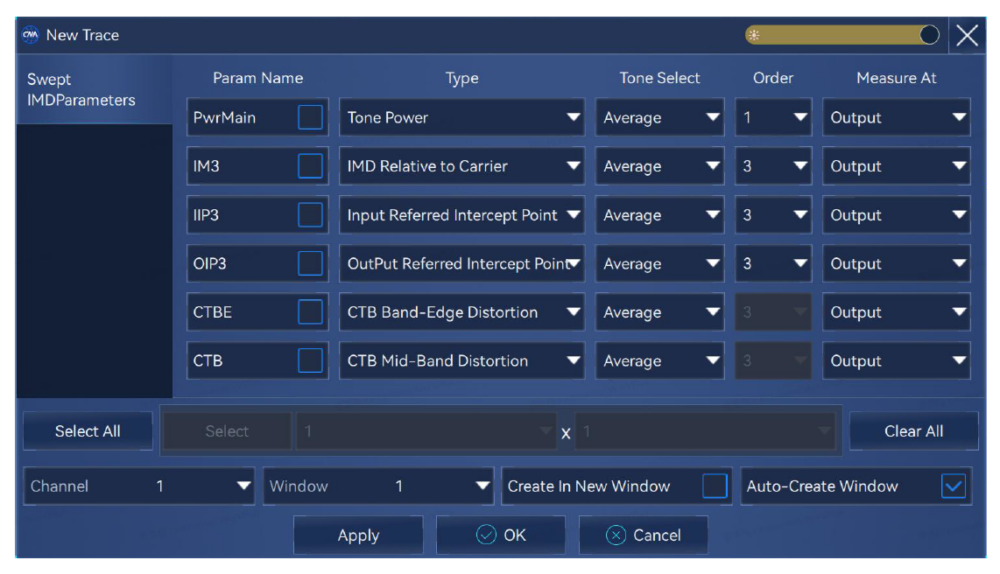

Ceyear 3674 VNAによる「相互変調歪み」では下記パラメータの測定が可能です。







・Tone power : Measure the absolute power of a specified scale
　IMD relative power : Measure the relative values of intermodulation tone and main tone signal f 1 and f2 power.
・IIP power: Calculate the power value of the cut off point at the input end of the DUT in theory, that is, the theoretical power value when the intermodulation power of the order to be calculated is equal to the main tone power.
・OIP power：Calculate the power value of the cut off point at the output end of the DUT in theory, that is, the theoretical power value when the intermodulation power of the order to be calculated is equal to the main tone power.
・CTBE : Based on edge band composite t hird order beat distortion only third order and output end can be selected;
・CTB : Based on intermediate band composite third order beat distortion only third order and output end can be selected;
・CSO : Composite quadratic beat distortion only second order and output end can be selected;
・XMOD : Output third order intermodulation distortion;

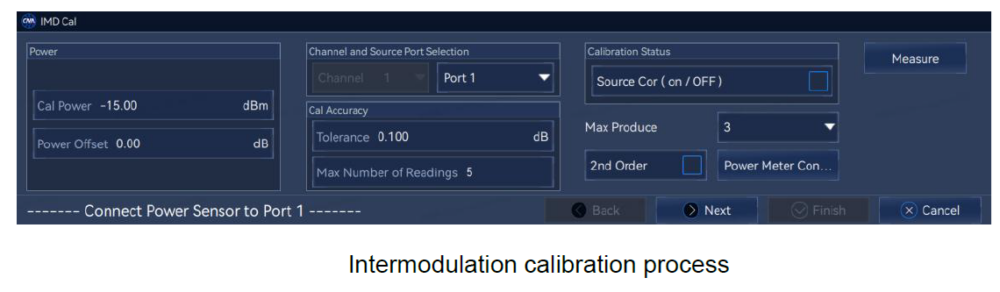

「相互変調歪み」測定ではソースパワーの校正を外部パワーセンサーを使用して行います。



DUTが差動アンプの場合、4portオプションと3674-S29　Differential I/Q　Measurementを追加することで測定可能です。







Ｔ＆ＭコーポレーションではCeyear社の電子計測器（VNA）による高周波アクティブデバイス測定の提案を行っております。お気軽にお問い合わせフォームよりご相談くださいませ。
http://tm-co.co.jp/contact/
