Sパラメータを用いたシグナルインテグリティ（SI）解析とは、電気信号が伝送路でどのように伝わるかを評価し、信号品質の劣化を予測・改善する手法です。Sパラメータは、RF回路の各ポート間の電力伝達や反射特性を示すもので、これを用いることで、設計段階でインピーダンス整合や信号損失、歪みなどを評価し、高速化に伴う信号品質の劣化を防ぎます。
Sパラメータとは
-
定義:Sパラメータは、RF回路などの多ポートシステムにおいて、あるポートから入力された電力と、各ポートから出力される電力（反射や伝達）の関係を示す行列です。
-
目的:インピーダンス整合を達成し、ソースから負荷への電力伝達を最大化するために、回路の反射特性（S11など）や伝達特性（S21など）を評価します。
Sパラメータを用いたSI解析のメリット
-
設計段階での信号品質の最適化:基板を試作する前にシミュレーションで信号品質を評価できるため、設計の早い段階で問題点を発見し改善できます。
-
信号品質の予測と改善:信号の歪み、損失、反射などを予測し、回路の配線や部品選定を最適化することで、高信頼性のデジタル製品設計に貢献します。
-
伝送線路特性の評価:Sパラメータを用いることで、伝送線路での信号の減衰や信号が反射してインピーダンスの不整合が生じるかを定量的に評価できます。
具体的な解析例
-
反射の評価:S11（反射係数）を分析することで、信号がソース側でどの程度反射するかを把握し、インピーダンス整合の不備による信号品質の劣化を防ぎます。
-
伝送特性の評価:S21（伝達係数）を分析することで、信号が伝送路を伝わる際にどれくらい減衰するか、または信号が歪むかを評価します。
この動画では、VNAによるeyeパタン解析(optionTDR)について分かりやすく解説されています。
Enhanced TDR Measurements with your SIGLENT SNA5000A Vector Network Analyzer
Siglent SNA6000A

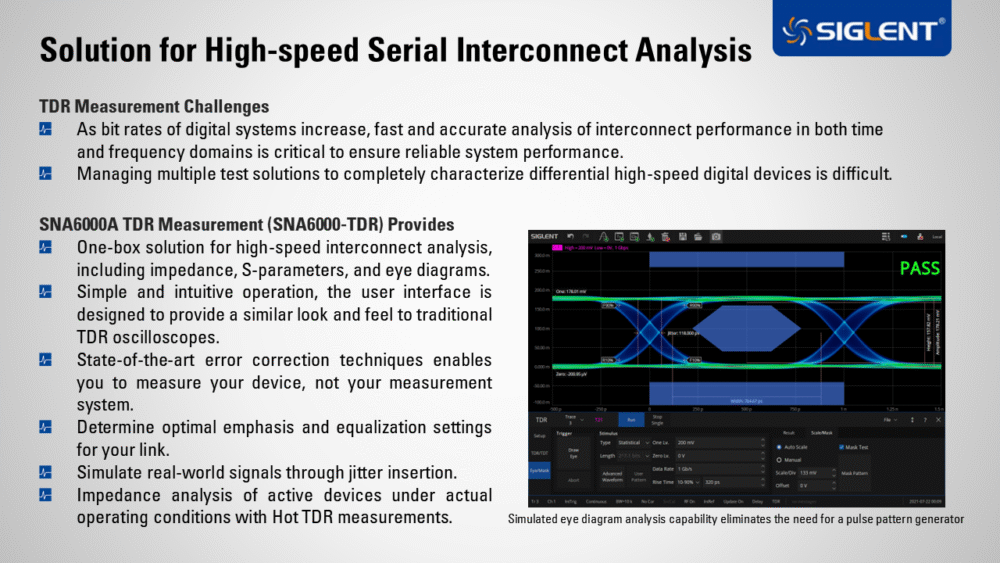

Option TDRによるeyeパターン解析
シミュレーションによるアイダイアグラム解析機能により、パルスパターンジェネレータが不要になります。
