110GHz複素誘電率測定システム - FPOR製品（ネクステム株式会社）と協調してソリューション提供｜お知らせ

T&Mコーポレーションとネクステム株式会社は、協調して110GHz複素誘電率測定システム（FPOR：FABRY-PEROT OPEN RESONATOR）を提供いたします。

FPORお問い合せ先：

ネクステム株式会社
ホームページhttp://www.nextem.co.jp/
Email: info＠nextem.co.jp
電話：06-6977-7027

ネクステム株式会社が取り扱うQWED社（ポーランド）はミリ波帯に特化したファブリペロー共振器式材料測定装置(FPOR)の世界的メーカーです。FPORは昨今の光電融合、データセンター、AI、5G/6Gやレーダーなど近年開発が激化しているミリ波帯対応素材（基板材料など）の複素誘電率測定に用いる事ができる製品です。

QWED社のFPORはiNEMI(International Electronics Manufacturing Initiative)をはじめ、 NIST 、 MMA（Microwave Materials and Applications）学会などで国際的に高い評価をいただき、同社の技術革新と製品の品質が、今後の業界の発展に大きく貢献することが期待されています。また、高周波分野における代替PFASフリー素材での複素誘電率測定ニーズに最適なソリューションとなっております。

（ネクステム株式会社はQWED社の日本総代理店です。）

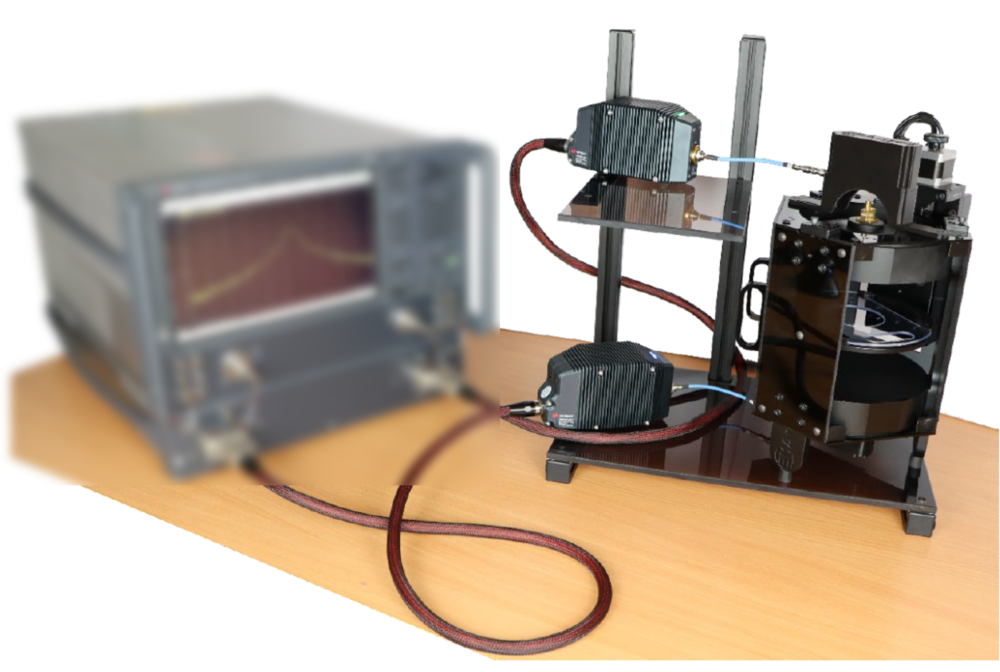

MWE2025終了後に実施された『10MHｚ～110GHz誘電率測定セミナ・デモ風景』

QWED社：FPOR：FABRY-PEROT OPEN RESONATOR

比誘電率：Dk = 1 – 15（確度 ± 0.2 %）

誘電正接：Df > 5 × 10–6（確度 ± 2 %）

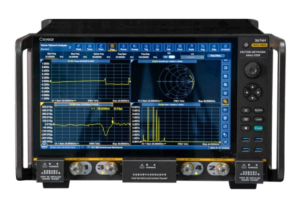

Ceyear社：3674P 10MHz～110GHz VNA　￥47,620,000.～

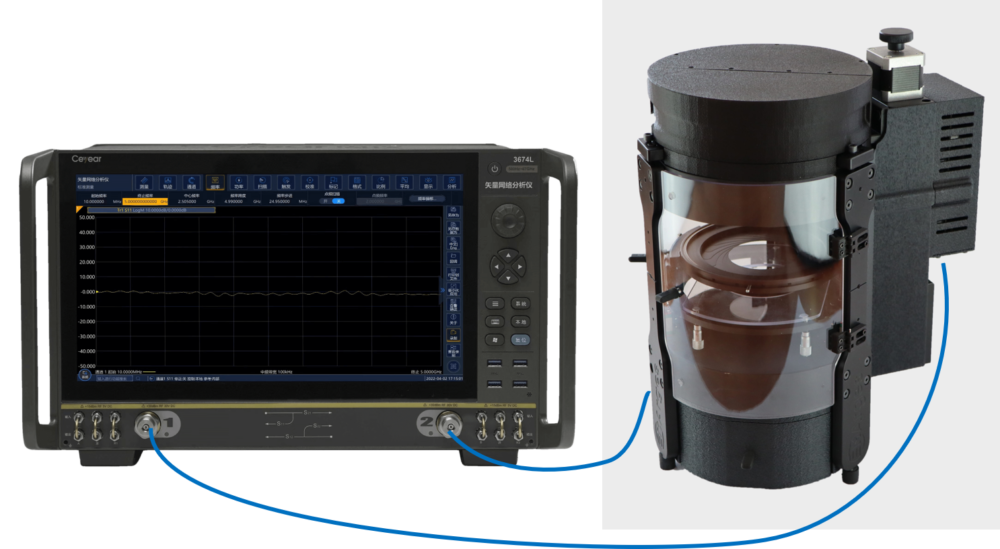

１．０mmコネクタケーブルによる直接接続（エクステンダ不要）

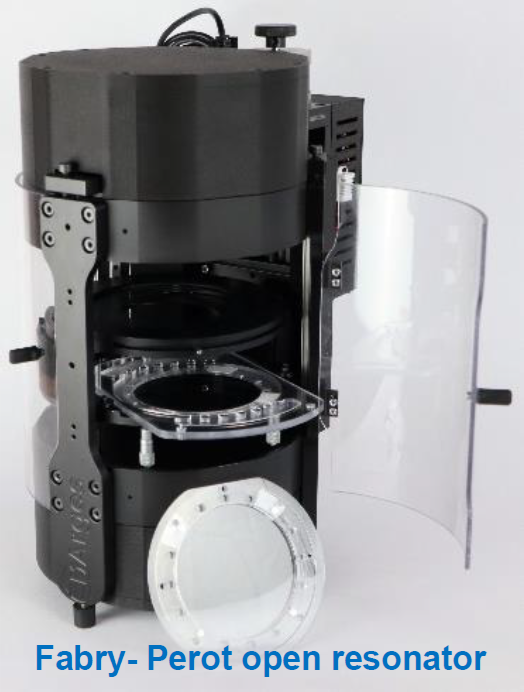

■FPOR（FABRY-PEROT OPEN RESONATOR）

（ＱＷＥＤ社製：ネクステム株式会社：日本総代理店）

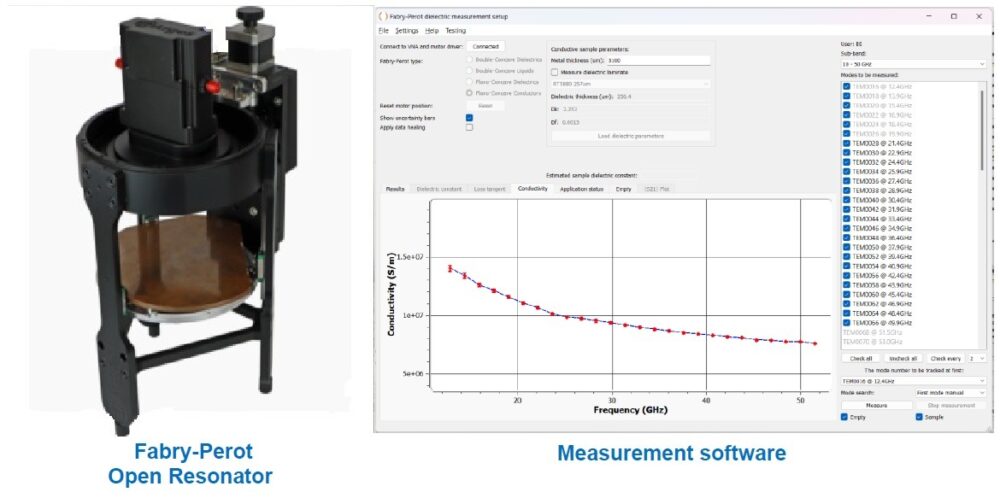

QWED社のFPOR は、10～170 GHz の周波数範囲で低損失誘電体シートの電磁特性の『自動』広帯域かつ正確な共振測定を行うための、ガウスミラーを備えた新しいタイプのファブリペローオープン共振器です。このシステムには、測定プロセスを制御し、測定された周波数と Q 係数からテスト対象材料の複素誘電率を抽出する専用ソフトウェアが搭載されています。

【主な特徴】
・周波数帯域：10 ～ 110 GHz（同軸接続）・110 ～ 170 GHz（導波管接続）
・比誘電率Dk = 1 - 15 (精度：δDk < 0.2%)
・誘電正接Df > 5 × 10–6（精度：δDf < 2%)
・試料厚み：10μm ～ 3mm（Dk > 3.5の試料の場合、別途厚み制限有り）
・試料直径：50mm ～ 150 mm（最適直径：80mm ～ 100mm）

詳細情報(メーカーweb)はこちらをクリックしてください。

液体試料用　FPOR

ＱＷＥＤ社では、フィルム材料以外にも液体の誘電率測定器や

金属の導電率測定器も開発しております。

液体試料用　Fabry-Perot open resonator (FPOR)

・frequency range: 15 – 50 GHz (1.5 GHz resolution)
・dielectric constant: Dk = 1 – 15 (accuracy: Dk < 0.5%)
・loss tangent: Df > 10^-4 (achievable accuracy: Df < 2%)
・room temperature only

液体測定カタログはこちらをクリックしてください。
