デジタル・プロトコルと検証のデバッグ オシロスコープの基礎は依然としてシグナルインテグリティ測定を優先事項としています。適切な帯域幅を選択し、適切なプローブと一致させることが重要です。
グランドがきれいかどうか、寄生容量があるかどうか、誘導効果によって引き起こされる共振周波数、クロストークの有無、ノイズの干渉は測定時に考慮しなければ
ならないグランドの重要な側面です。近年、オシロスコープの開発が進んでおり、チップ設計、通信、コンピューター、携帯電話、自動車用電子機器。OWON オシロス
コープは、デコード オプション、5 つの基本的なデコード I2C / RS232 / SPI / CAN / LIN などを提供し、低速制御信号での顧客の設計検証およびマルチチャンネル
ニーズに対応します。

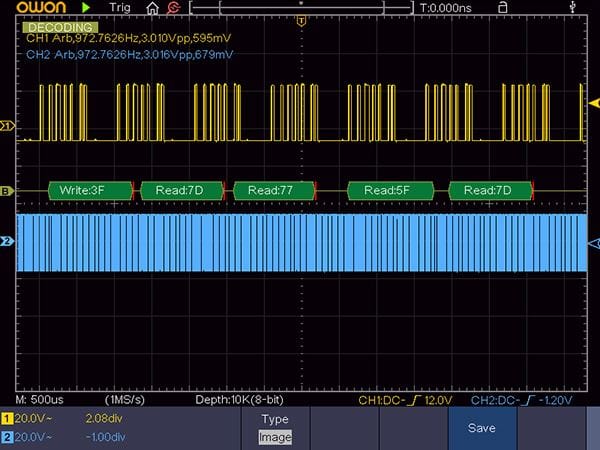

I2C デコード
現代の通信分野におけるオシロスコープのアプリケーション、位相変化を観察するためにデュアルチャンネルXYモードを使用することは、現在エンジニアによって
忘れられています。オシロスコープXYモードで位相差を観察することはほとんどのエンジニアにとって奇妙です。OWONはXYモードを提供します。IQデータ入力
基本周波数での通信に従事するエンジニアがオシロスコープを使用してコンスタレーション ダイアグラムを簡単に観察できるように、設定インターフェイスが
設計基準に追加されています。一方、OWONは、新しい任意波信号発生器の開発に多額の投資を行ってきました。共通および特殊な通信および変調信号波形を使用
することで、会社の製品検証への投資コストを大幅に削減できます。

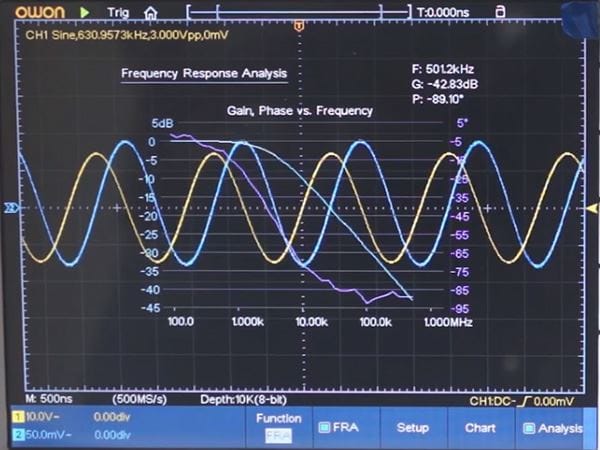

BPSK コンスタレーション ダイアグラム (信号源として OWON XDG を使用) 周波数応答解析 周波数応答解析は、特定の周波数ポイントでDUTの周波数特性を迅速に測定し、回路コンポーネントのテストを迅速に解決するように設計されています。
オシロスコープに基づいて信号発生器を構成し、周波数応答解析の機能を完成させます。それは非常に簡単です。オシロスコープを使用してゲイン/位相
測定を実行する OWON_XDS 高精度オシロスコープを使用することは、新しいパラダイムになりました。

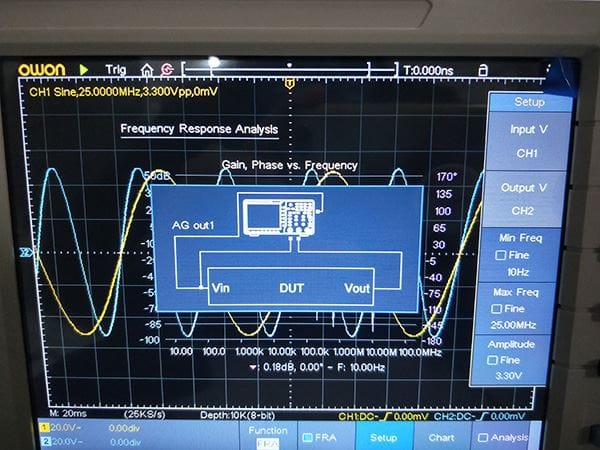

FRA周波数項は、一意の順序の RC 回路を分析する必要があります 結論 筆者は、これまでの基本的な測定理論を失うことなく、新しいオシロスコープを通じて読者やオシロスコープユーザーにオシロスコープの新しい
理解を伝え、新世代のオシロスコープがもたらす革新的な測定技術とイノベーションをさらに強化したいと考えています。新しい機能と多彩な機能
により、エンジニアは時間を節約し、重要な測定を迅速に評価し、より直感的な分析、簡単な操作、豊富な機器を使用できます。デジタルおよびRF
分野での検証とデバッグを簡単に実行できます。適切なオシロスコープを選択していますか?

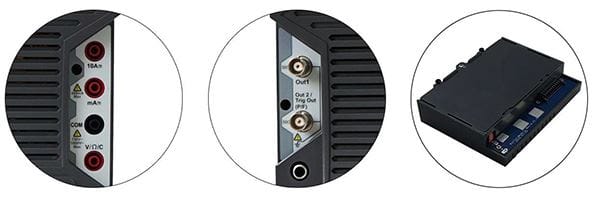

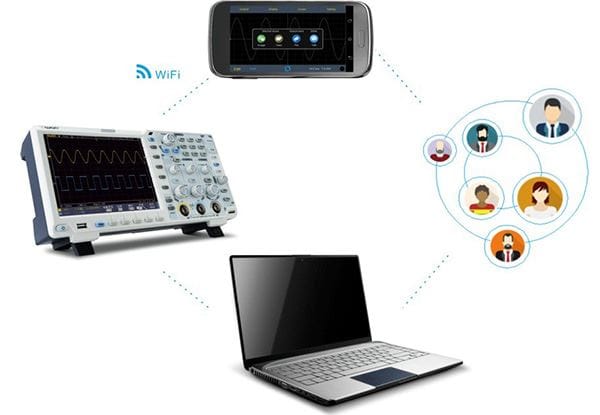

バッテリー / マルチメーター / 信号発生器 / Wi-Fi アプリ
