製品名

直流抵抗計 TECHMIZE 型式:TH2518A【国内正規品】

価格

434,500円(税込)

型番

TH2518A

メーカー

用途

概要

■製品仕様:
16チャンネル、 抵抗確度: 0.05%、 範囲: 10uΩ-200kΩ

特徴

■ 4.3インチ、24色タッチLCDスクリーン(解像度:480 × 272)

■ 中国語と英語の操作インターフェース

■ 最大90チャネルの抵抗/温度スキャンテスト

■ 6つのユニットを自由に着脱可能、テストユニット間の同時測定に対応

■ 最大テスト速度:600回/秒

■ 最大抵抗精度:0.05%、最小分解能:10µΩ

■ 基本温度精度:0.2°C

■ スキャンテストチャネルのテスト端子はプログラム可能

■ スキャンモードとスタンドアロンモードに対応

■ 温度測定はPT100、PT500、およびアナログ電圧の3つの温度サンプリング方式に対応

■ 温度補償機能(TC)

■ ワンクリックスクリーンキャプチャ機能

■ データロギング機能

■ USB HOSTによる機器動作ソフトウェアの自動アップグレード

■ チャネル、ボード、およびマシンレベルでの比較ソート結果の出力

■ ハンドラーインターフェースでのオンライン操作に対応

用途

■ コンポーネント 抵抗器、インダクタ、トランス、モーター、リレー、回路のはんだ接合部、コンデンサリベットポイント

■ ケーブル、コネクタ 撚り線、コネクタ、スイッチ

■ 材料 ヒューズやサーミスタセンサーなどの感熱材料、金属箔などの導電性材料

■ 新エネルギー 電気自動車のバッテリーパック接続ブリッジ、バッテリー接続抵抗



Specifications

Model TH2518 TH2518A
Measuring Parameters DC resistance, temperature DC resistance
Resistance Test Range 10μΩ — 200kΩ
Basic Resistance Test Accuracy 0.05%
Resistance Range Auto and manual (200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ)
Temperature Sensor Type PT500 platinum resistance, PT100 platinum resistance, analog voltage input Temperature test range ——
Temperature Test Range PT100,P T500:-10℃ — 99.9℃,Analog:0V — 2V ——
Temperature Test Accuracy PT100, PT500:0.3%*measured value  ±0.5℃,Analog:±1%Rd ± 3mV ——
Measurement Mode Stand-alone, scanning
Scanning Channels 15 channels/boards, and up to 6 boards and 90 channels can be inserted. The board channel is for scanning test, and it is synchronous test between the test boards.
Test Terminal Selection of Test Channel Arbitrary configuration between channels (programmable)
Test Current ≤100mA
Measurement Speed ingle board: 100 times / sec, 40 times / sec, 2 times / sec, 6 boards: 600 times / sec, 240 times / sec, 12 times / sec
Temperature Compensation ——
Display Results Simultaneous display the test results of 16 channels and support page turning
Short-circuit Clear Correction Support full-scale short-circuit clearing for all channels
Comparators Comparison boundaries are set separately for each test channel
Limit Mode ABSDev、ABS、%
Trigger Mode Auto trigger, manual trigger, bus trigger, Handler trigger, foot switch trigger
Test Terminal Four-terminal test
Storage 30 sets of instrument parameters

Accessary

Standard
Accessories name Model
Four Terminal Test Cable TH26050S



Optional
Accessories name Model

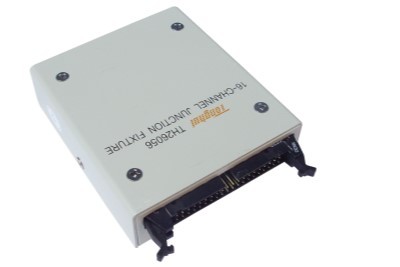

Resistance Scanning box TH26056

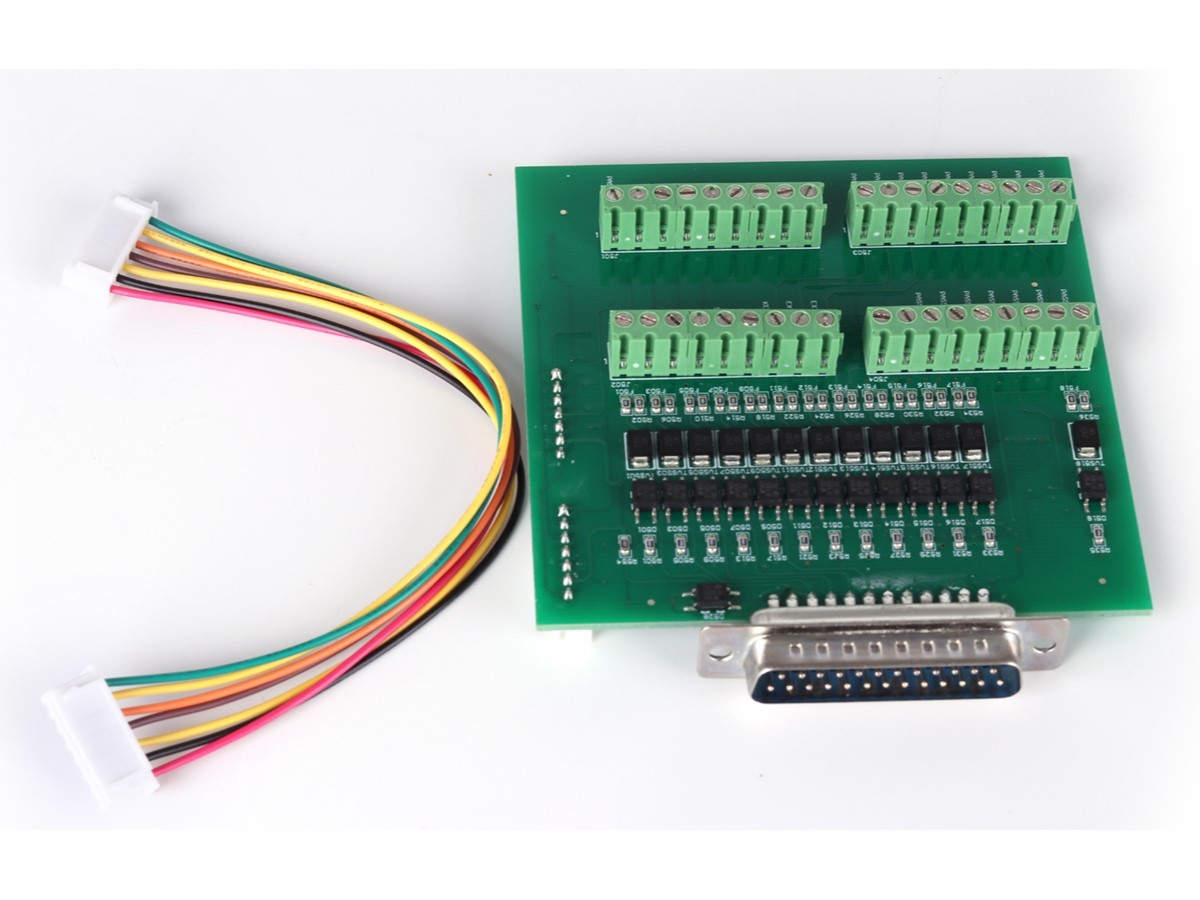

Handler Adaptor TH2518-01
Temperature Sensor PT500
