製品名
ハンドヘルド スペクトラム＆ベクトル・ネットワークアナライザー SHA860Aシリーズ
シリーズ
SHA860A
メーカー
特長
・周波数範囲9 kHz~3.6/7.5 GHz
・DANL -165 dBm/Hz
・位相雑音: -104 dBc/Hz at 1 GHz, 10 kHz offset
・リアルタイム分析帯域幅40/110 MHz
・5G NRとLTE FDD/TDD OTA測定
・GNSS測位を使用して記録/再生を追跡する

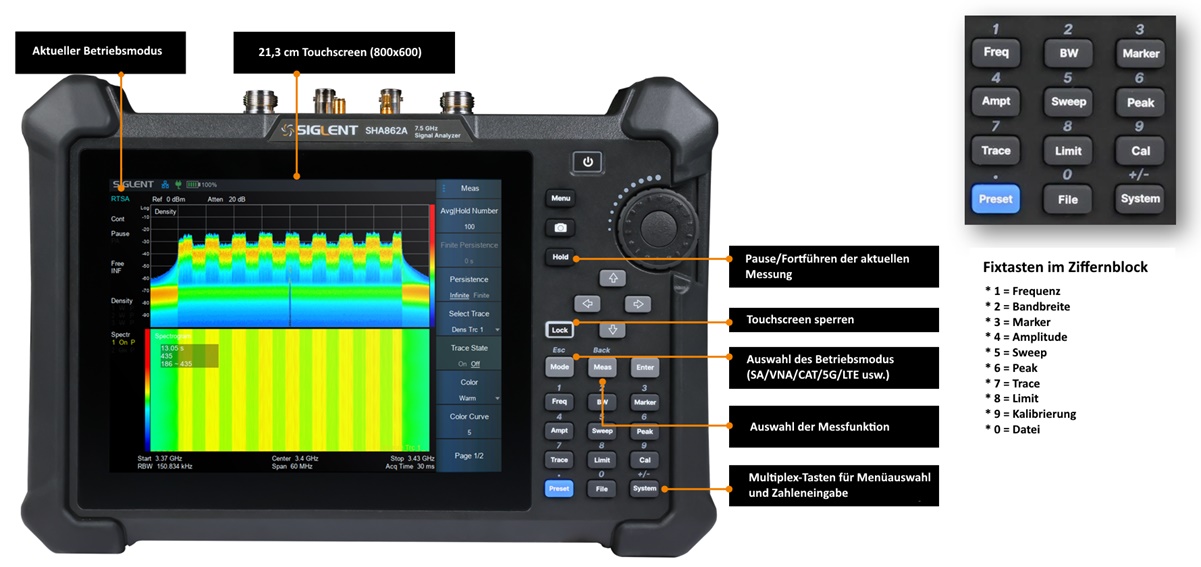

・標準アンプ、8.4インチタッチスクリーン、2.5時間の稼働時間
-

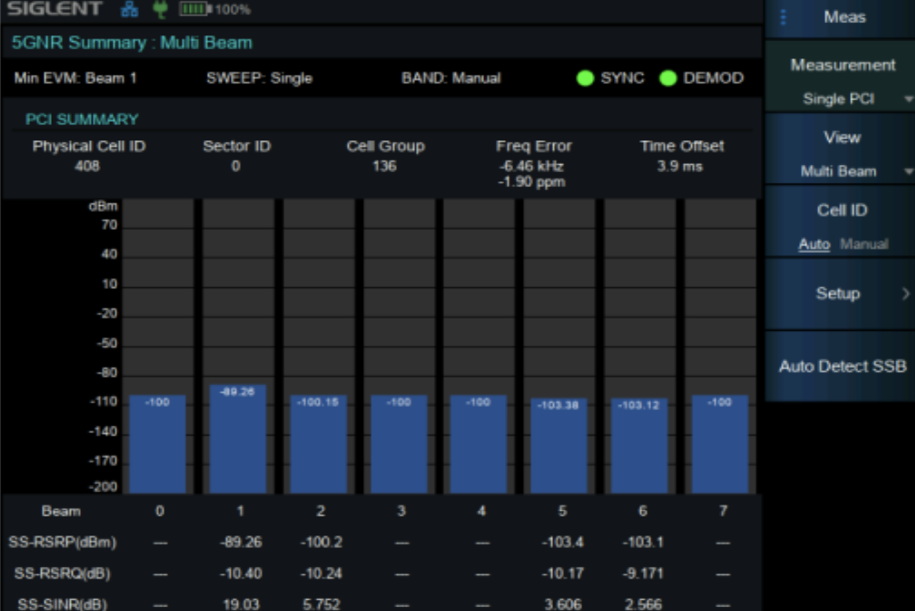

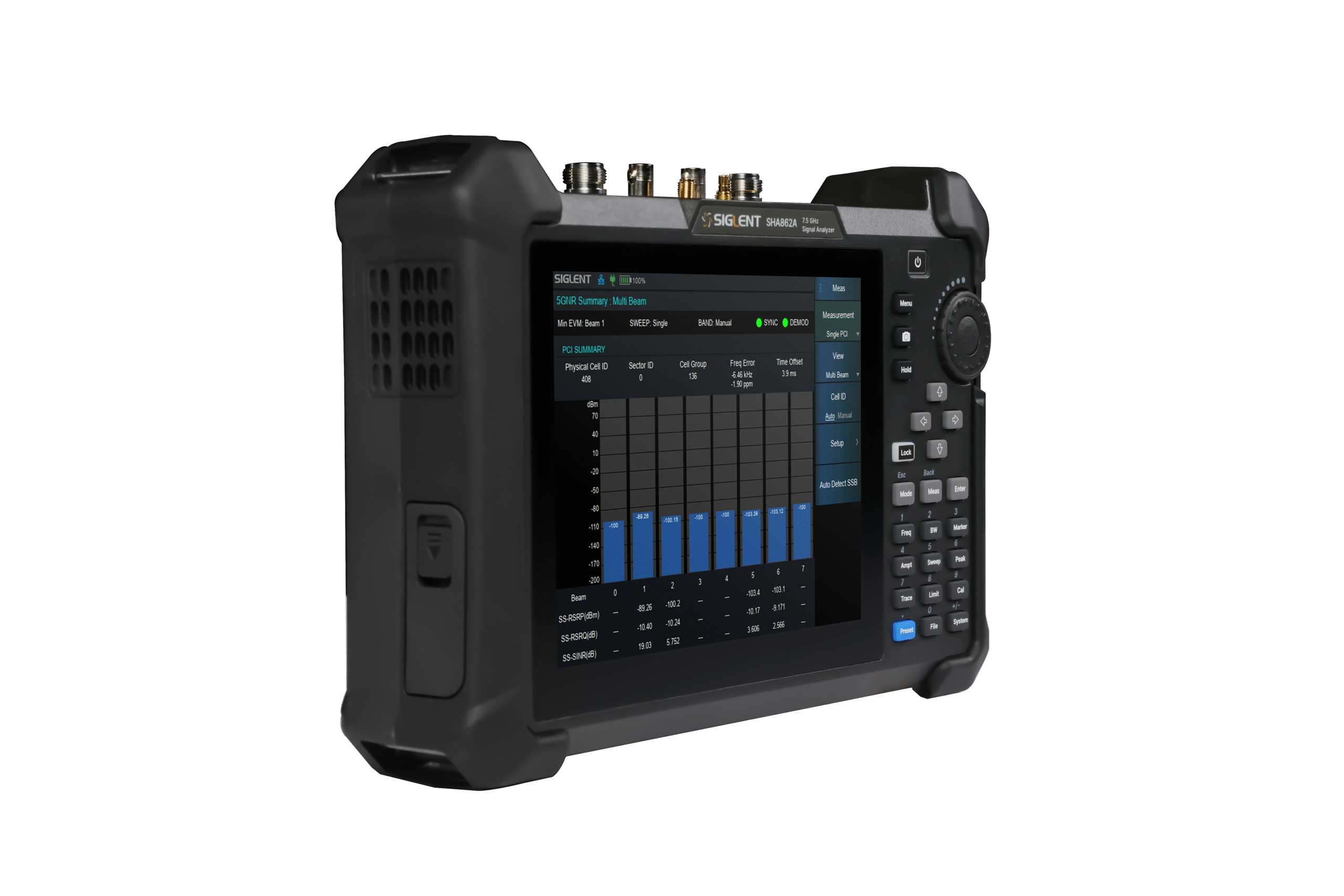

5G基地局の導入期間中、事業者はネットワーク品質とビーム性能を正確に検証する必要がある。 SHA860Aの5G NR OTAモードは信号を復調して、周波数、物理セル識別（PCI）、SSB指数、周波数誤差とSSB部分の誤差ベクトル振幅）EVM）を含む重要なパラメータを抽出し、星座図で表示する。 この機能は、LTEと5Gネットワーク間のシームレスな連携を確保するために、5G非独立（NSA）導入を最適化するために不可欠です。
-
-
-

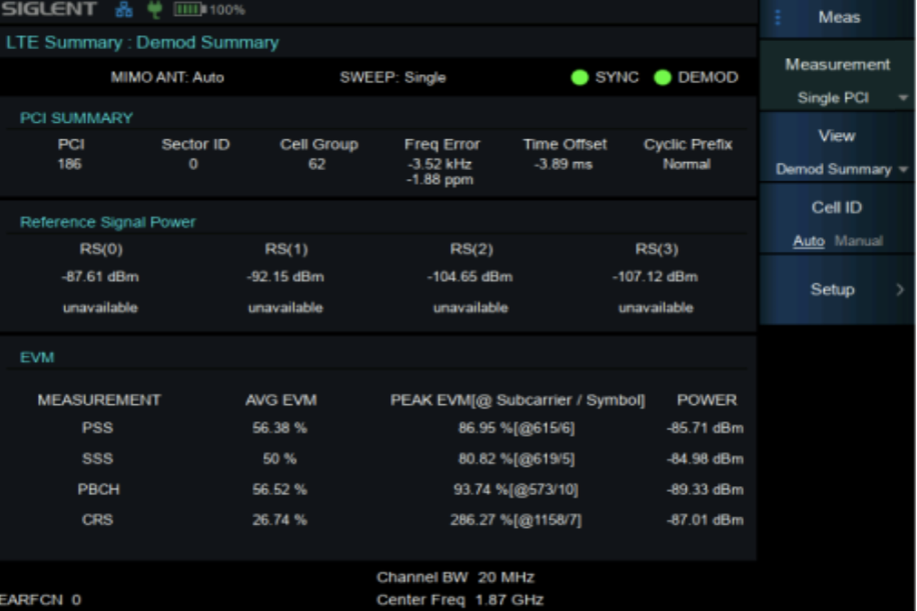

LTE OTAテスト機能はPCI、セクタID、セルグループ、周波数誤差、時間オフセット、同期状態と電力レベル（PSS/SSS/CRS/PBCH）、EVM測定と星座図などの全面的な復調指標を提供する。 信号品質、チャネル性能、複数のセル間の干渉を分析することで、技術者は目的に応じた戦略を実施して、ネットワーク効率とユーザエクスペリエンスを向上させることができる。

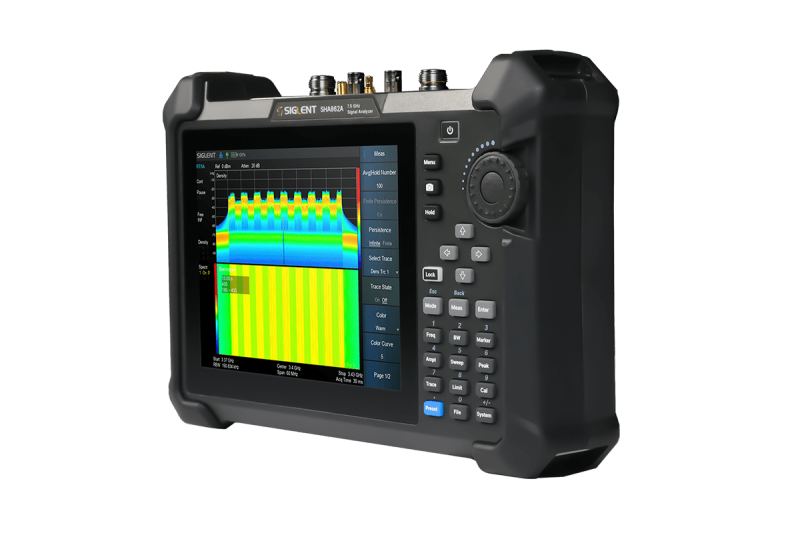

■リアルタイムスペクトル分析

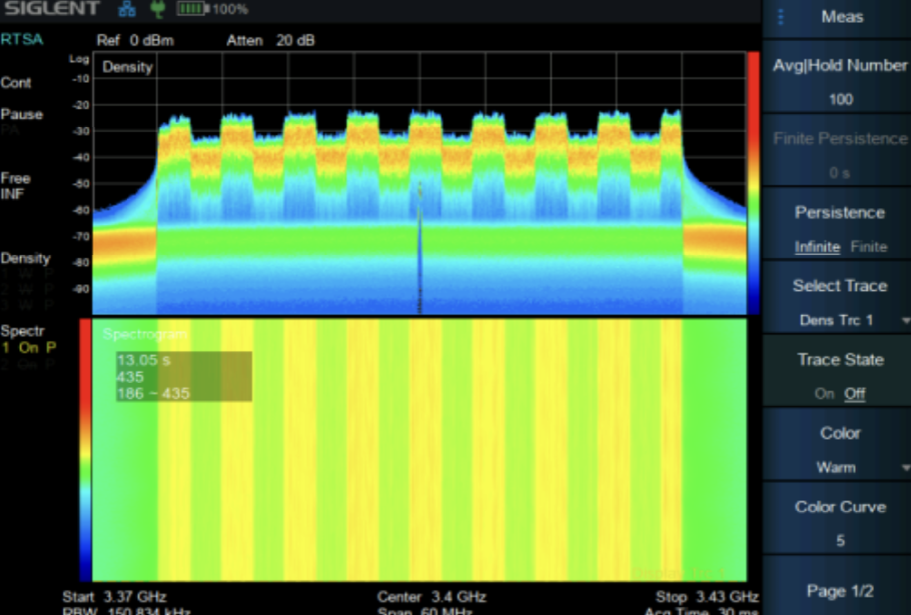

- SHA860Aは110 MHzのリアルタイム帯域幅と300，000FFT/sの処理速度を有し、傍受確率（POI）100）で3.51 sと短い過渡信号を捕捉することができる。 周波数マスクトリガー（FMT）、密度、3D、スペクトログラムとパワーと時間））表示などの高度なツールは複雑な信号の多次元分析をサポートし、動的5G環境での干渉探索とスペクトル監視に最適である。
-
-
-

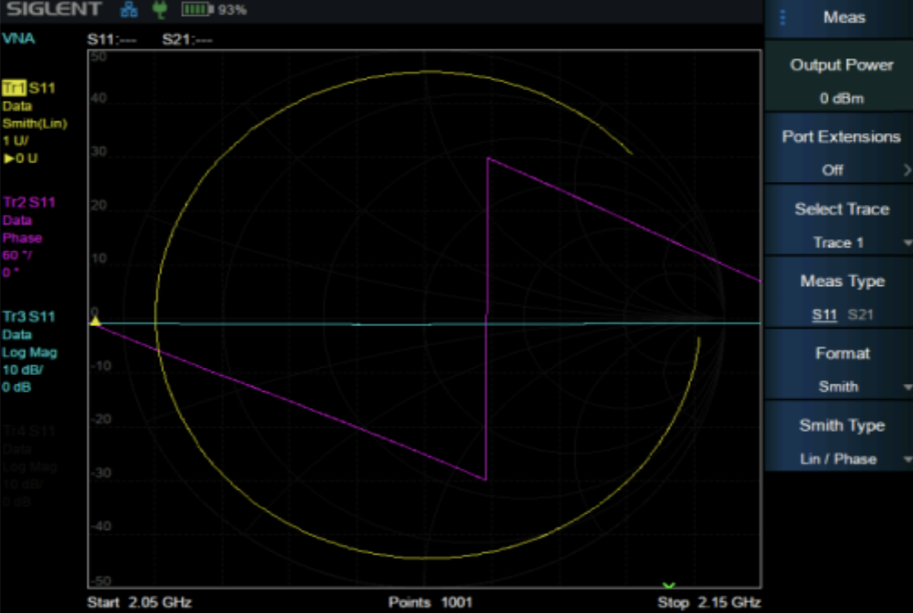

コンポーネントの故障は基地局の性能に影響を与え、カバーギャップと信号強度の低下を招く。 SHA860Aは、高速シングルポートケーブル損失、エコー/挿入損失、VSWR、故障距離測定によりメンテナンスを簡素化します。 アップグレードにより、1パス2ポートベクトルネットワークアナライザの機能が追加され、S11/S21テスト、スミスチャート表示、正確な振幅/位相応答解析のための優れた114 dBダイナミックレンジをサポートします。
■パルスプロファイル測定

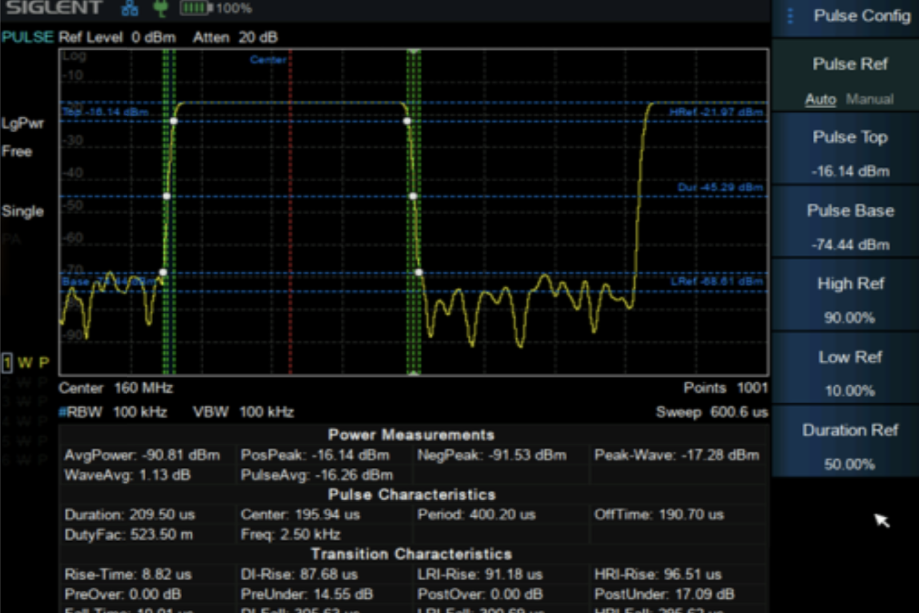

- パルス解析機能は10，001の測定点を持ち、複数の検出モード（正/負ピーク、サンプル、平均値、通常）を用いて電力、パルス変換、信号特性を評価する。 これにより、RFデバイスの性能が実際の条件で厳格に検証されます。
-
-
-

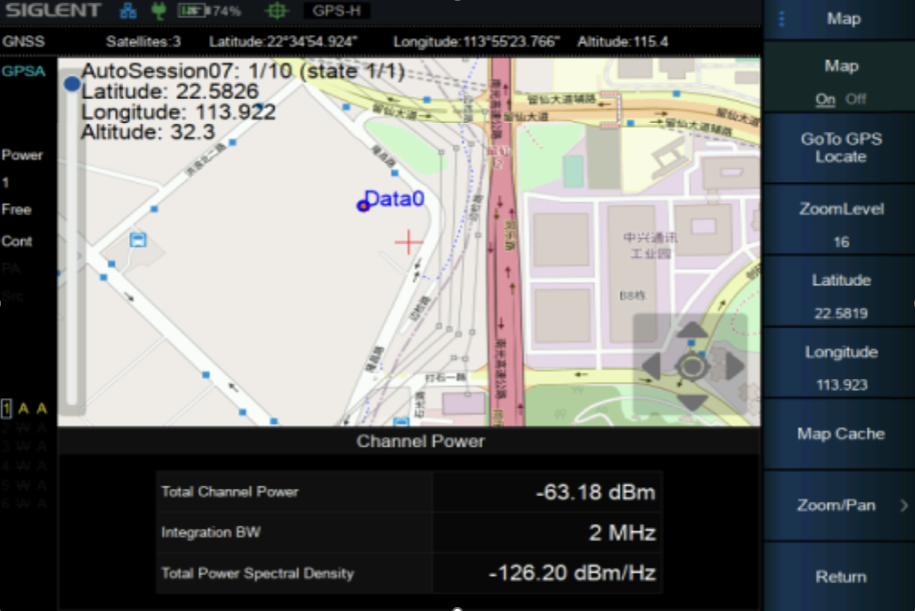

基地局テストだけでなく、特定エリアの5G/LTEカバーを確定することも重要である。 屋内/屋外描画機能により、技術者は基地局の位置を特定し、アンテナの方向/高さを追跡し、弱いカバーまたは高い干渉領域を識別することができる。 データの記録、再生、および0.01 ppmの精度のポストGPSロックにより、屋内および屋外環境におけるネットワークの最適化が簡素化されます。
価格･仕様
| 型名 | SHA861A | SHA862A |
|---|---|---|
| 価格（税込） | ￥1,515,800 | ￥2,216,500 |
|
スペクトラムアナライザ 周波数範囲 |
9 kHz〜3.6 GHz | 9 kHz〜7.5 GHz |
|
ベクトルネットワークアナライザ （オプション） ケーブル＆アンテナアナライザ（オプション） 周波数範囲 |
100 kHz〜3.6 GHz | 100 kHz〜7.5 GHz |
|
リアルタイム解析帯域幅（オプション） |

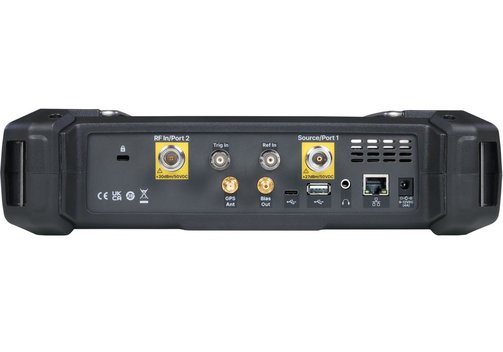

40 MHz / 110 MHz（オプション） | |
| 周波数分解能 | 1 Hz | |
| 表示平均ノイズレベル（DANL） | <-165 dBc/Hz （Typ.） | |
| 位相ノイズ | <-104 dBc/Hz @1GHz, 10kHzオフセット （Typ.） | |
| TOI | +16dBm （Typ.） | |
| 拡張解析（オプション） | CHP, ACPR, BOW, T-POWER, CNR, Hamonic, Monitor | |
| 変調解析（オプション） | AM, FM, PM, ASK, FSK, MSK, PSK, DPSK, QAM | |
| 通信インターフェース | LAN, USBデバイス, USBホスト、GPIB（オプション） | |
| ディスプレイ | 8.4インチ マルチタッチ カラーLCD 800 x 600 | |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| クイックスタート | 1 |
| USBケーブル | 1 |
| 電源コード | 1 |
| AC-DCアダプタ | 1 |
| 充電式リチウムバッテリ | 1 |
| キャリングバッグ | 1 |
| オプション（ソフトウェア） | 概容 |
|---|---|
| SHA860-F2 | SHA861A → SHA862A アップグレード |
| SHA860-B1A | リアルタイム解析帯域幅 110 MHz 拡張 |
| SHA860-AMK | 拡張測定キット |
| SHA860-EMI | EMI測定 |
| SHA860-NR | 5G NR OTA測定 |
| SHA860-LTE | LTE TDD/FDD OTA測定 |
| SHA860-RTCA | リアルタイムスペクトラム解析 |
| SHA860-IQA | IQデータ取得 |
| SHA860-PU | パルス解析 |
| SHA860-DMA | デジタル変調解析 |
| SHA860-AMA | アナログ変調解析 |
| SHA860-SOR | 信号源出力 |
| SHA860-CAT | ケーブル・アンテナテスト |
| SHA860-VNA | VNA機能 |
| SHA860-BIAS | バイアス出力 |
| SHA860-GPS | GPSレシーバ |
| SHA860-MAP | 屋内外マップ |
| EasyMap | 屋内外マップタイル （PCソフトウェア） |
| オプションアクセサリ | 概容 |
|---|---|
| 10VB-BAT | 10.8 Vリチウム充電池 |
| 12V-AP-4A | 12V ACアダプター |
| BAG-H2 | キャリングバッグ |
| ANT-GPS1 | GPSアンテナ（SMA(M), 1000 mm） |
| ANT-DA1 | 指向性アンテナキッ（10 MHz～8 GHz、プリアンプ付） |
| SRF5030T | 近傍界プローブキット（Hフィールド/Eフィールド/300kHz～3GHz） |
| UKitSSA3X | ユーティリティキット（N(M)-SMA(M)ケーブル 6 GHz他） |
| N-BNC-2L | N(M)-BNC(M)ケーブル DC～2GHz 700mm |
| N-SMA-6L | N(M)-SMA(M)ケーブル DC～6GHz 700mm |
| N-N-6L | N(M)-N(M)ケーブル DC～6GHz 700mm |
| N-N-18L | N(M)-N(M)ケーブル DC～18GHz 1000mm |
| SMA-SMA-18L | SMA(M)-SMA(M)ケーブル DC～18GHz 1000mm |
| Y504MS | N型統合キャリブレーションキット（オス、DC～9GHz、50Ω） |
| Y504FS | N型統合キャリブレーションキット（メス、DC～9GHz、50Ω） |
| Y606MS | 3.5mm型統合キャリブレーションキット（オス、DC～26.5GHz、50Ω） |
| Y606FS | 3.5mm型統合キャリブレーションキット（メス、DC～26.5GHz、50Ω） |
| F604TS | N型標準キャリブレーションキット（オス＋メス、DC～9GHz、50Ω） |
| F604TS | 3.5mm型標準キャリブレーションキット（オス＋メス、DC～9GHz、50Ω） |
| F503ME | N型エコノミーキャリブレーションキット（オス、DC～4.5GHz、50Ω） |
| F503FE | N型エコノミーキャリブレーションキット（メス、DC～4.5GHz、50Ω） |
| F603ME | 3.5mm型エコノミーキャリブレーションキット（オス、DC～4.5GHz、50Ω） |
| F603FE | 3.5mm型エコノミーキャリブレーションキット（メス、DC～4.5GHz、50Ω） |
| F604MS | 3.5mm型標準キャリブレーションキット（オス、DC～9GHz、50Ω） |
| F604FS | 3.5mm型標準キャリブレーションキット（メス、DC～9GHz、50Ω） |
