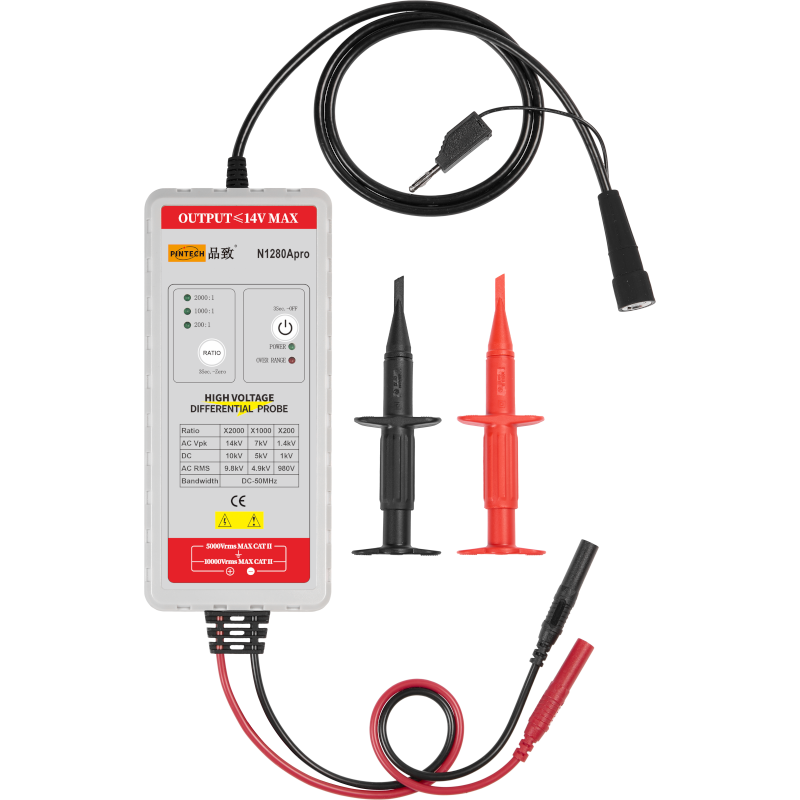

PINTECH社  高電圧プローブ  N1000シリーズ
  • PINTECH社  高電圧プローブ  N1000シリーズ
  • PINTECH社  高電圧プローブ  N1000シリーズ

製品名

PINTECH社 高電圧プローブ N1000シリーズ

シリーズ

N1000シリーズ

メーカー

用途

  • 特長
  • 価格・仕様
  • 資料
  • FAQ

特長

最高100MHz、最大7KVまで測れる高電圧差動プローブです。
各社オシロスコープに接続可能なBNCコネクタに対応しています。

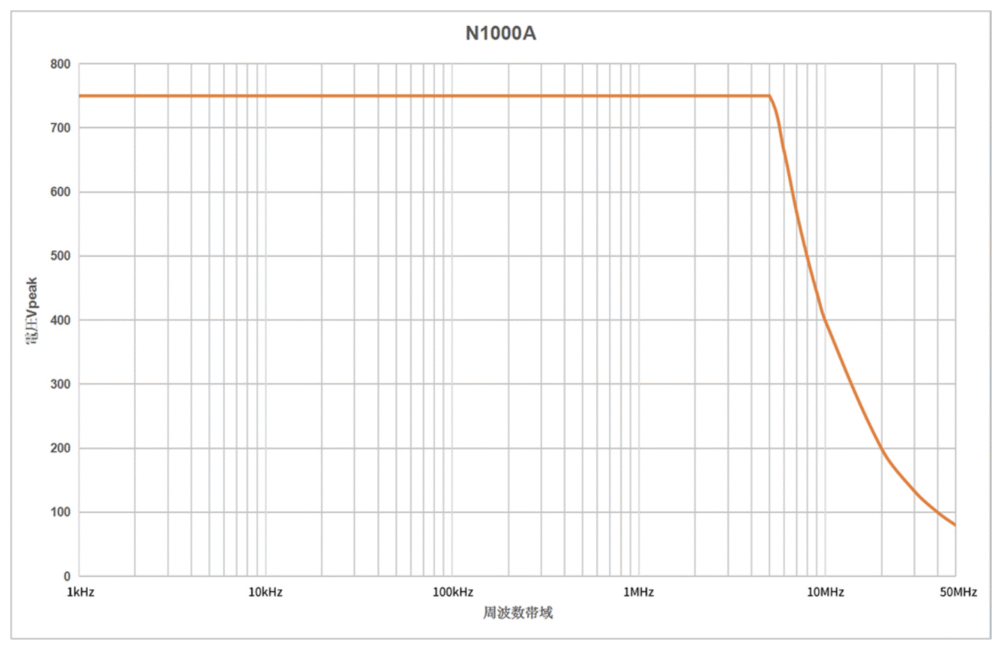

■N1000Aの特性図

N1000Aの特性図

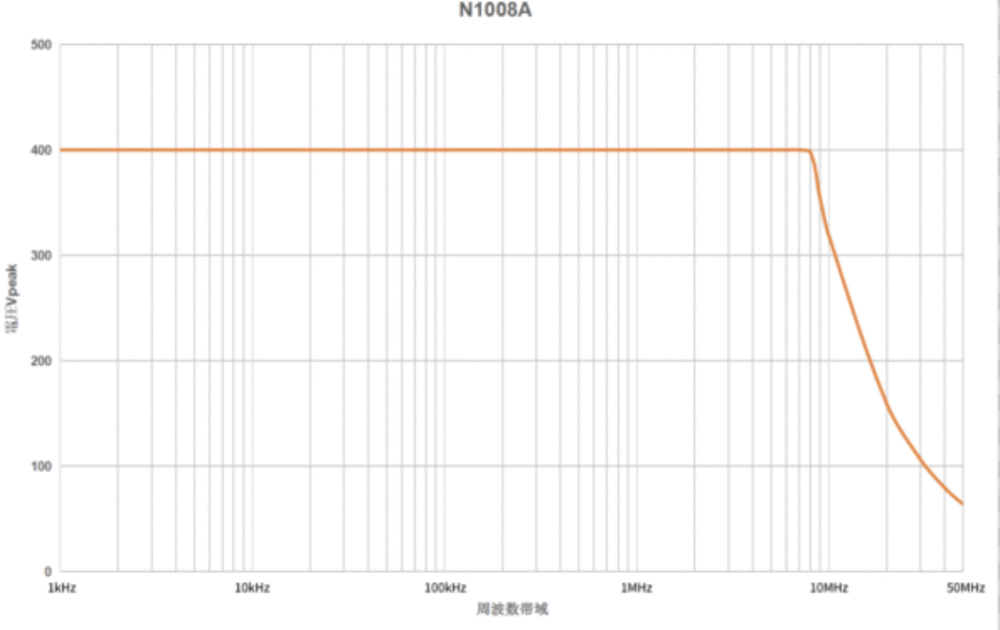

■N1008Aの特性図









N1008Aの特性図

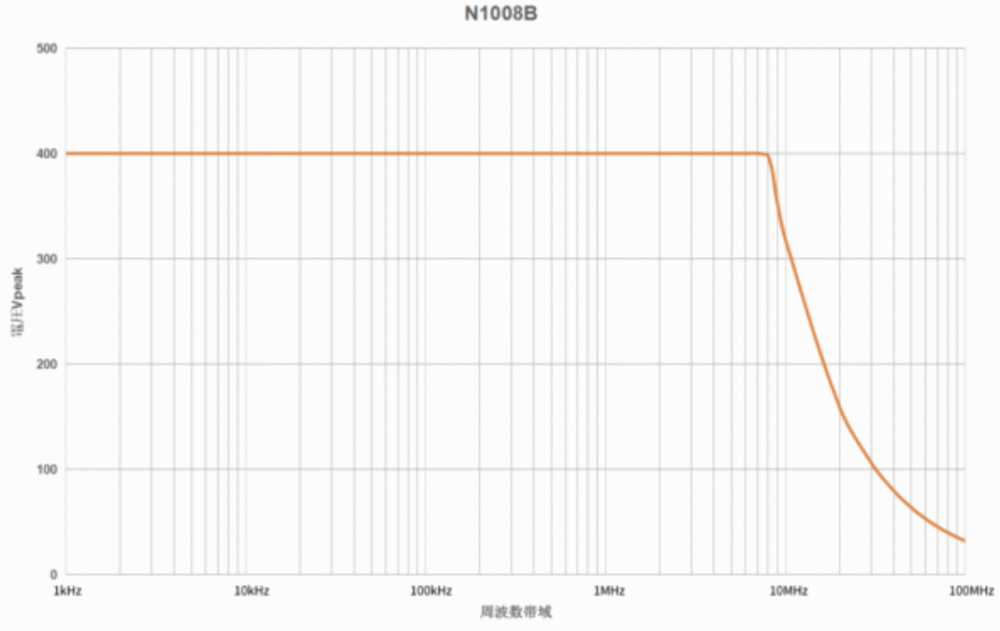

■N1008Bの特性図



N1008Bの特性図

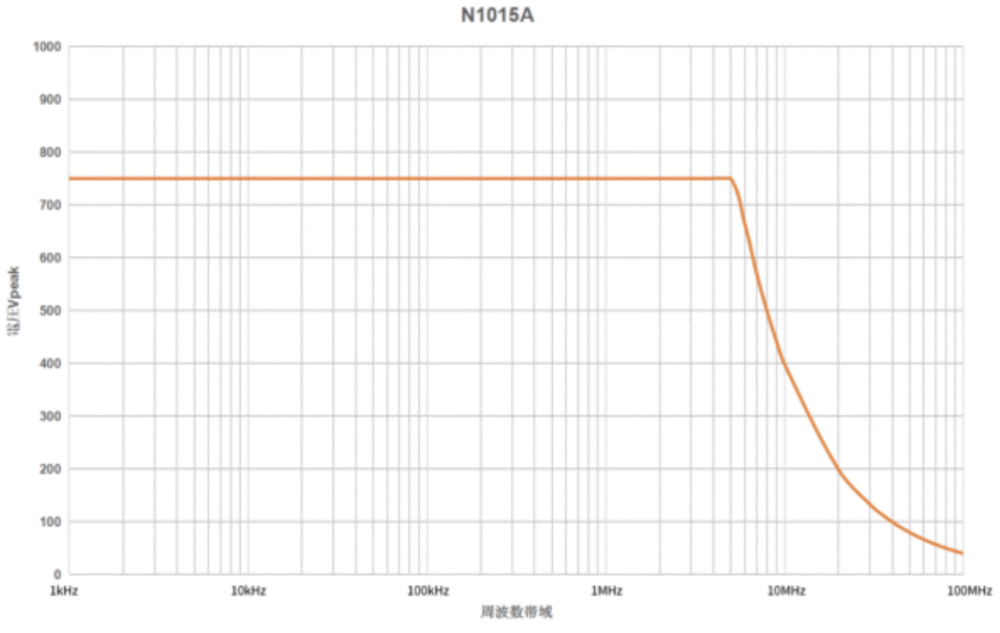

■N1015Aの特性図



N1015Aの特性図

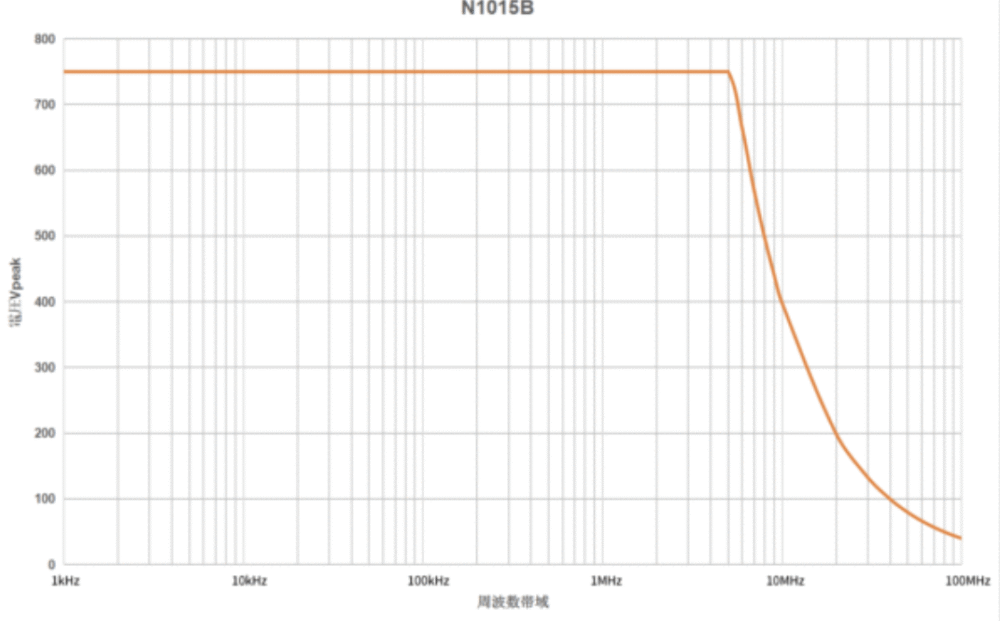

■N1015Bの特性図



N1015Bの特性図

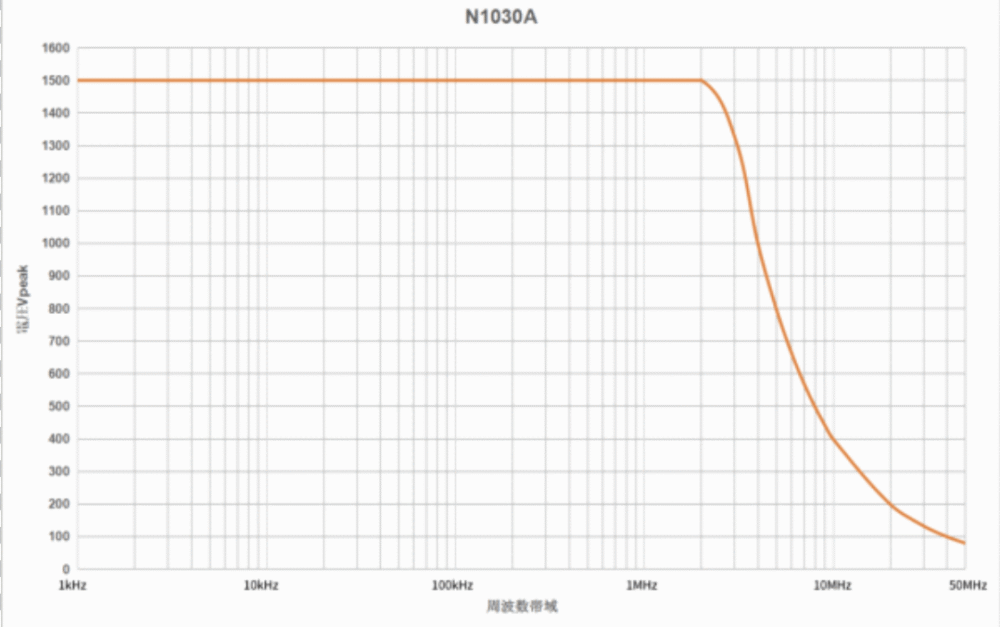

■N1030Aの特性図









N1030Aの特性図

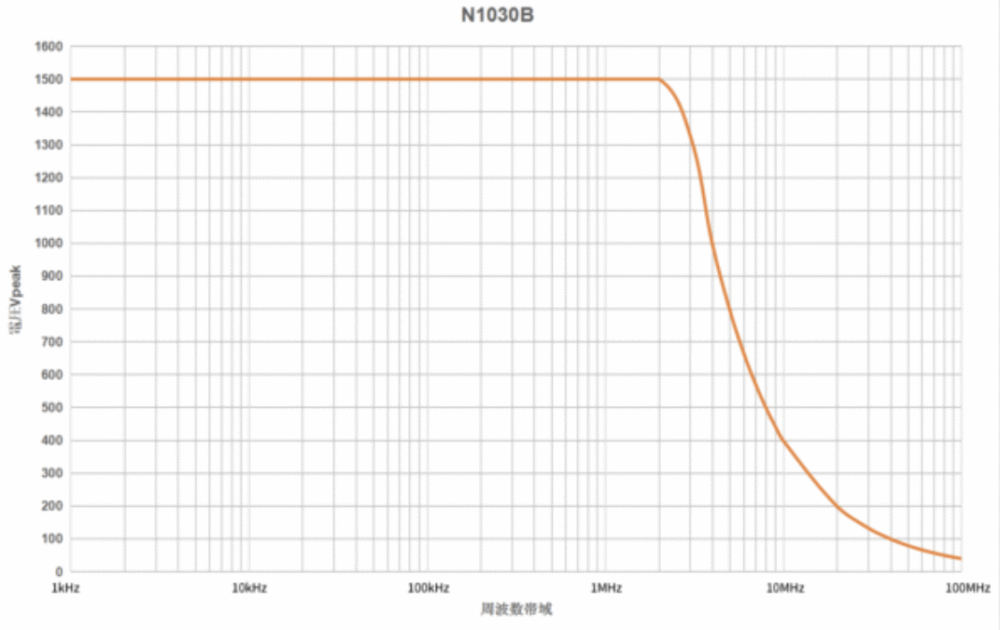

■N1030Bの特性図



N1030Bの特性図

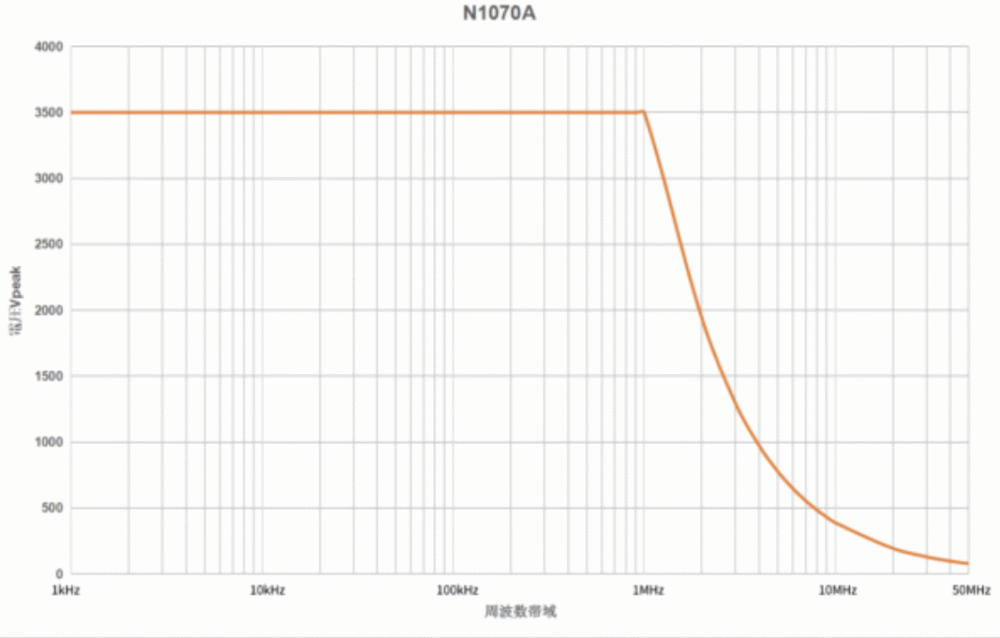

■N1070Aの特性図



N1070Aの特性図

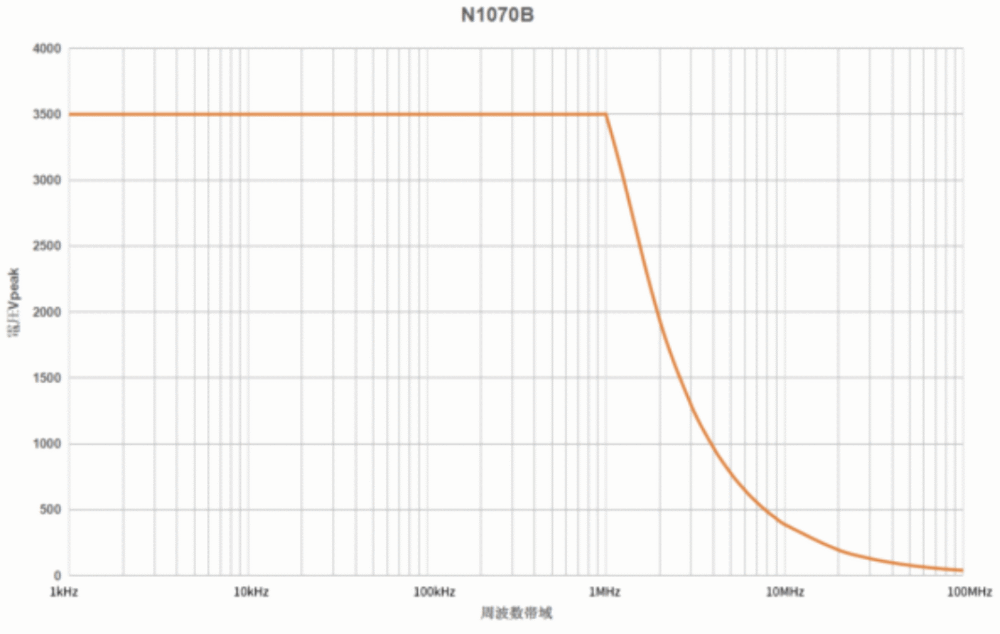

■N1070Bの特性図



N1070Bの特性図

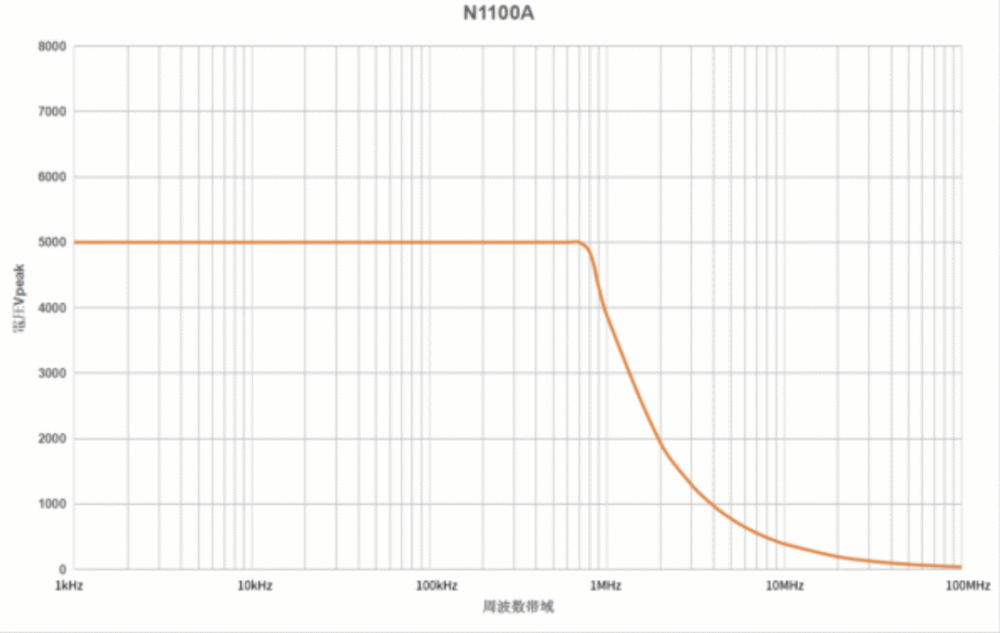

■N1100A の特性図



N1100A の特性図

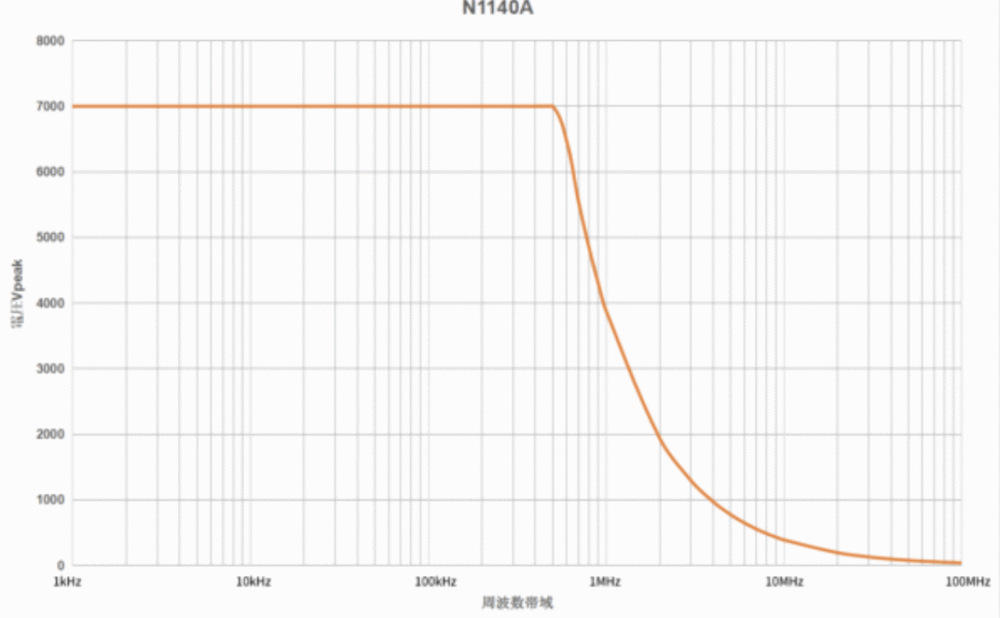

■N1140A の特性図



N1140A の特性図

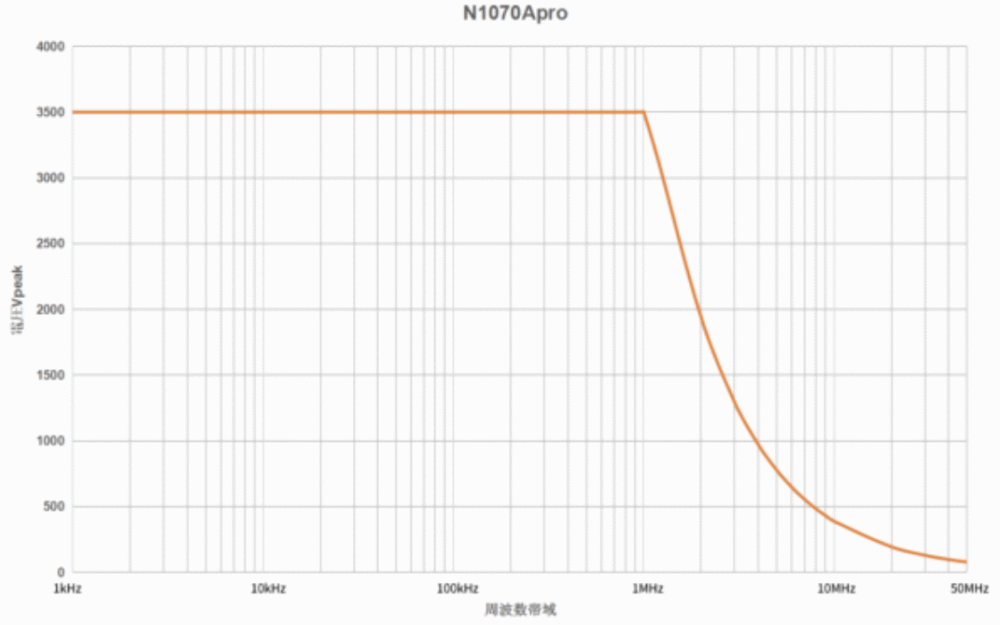

■N1070A Pro の特性図



N1070A Pro の特性図











価格・仕様

型式 N1008A N1008B N1015A N1015B N1030A N1030B
帯域幅(-3dB) 50MHz 100MHz 100MHz 100MHz 50MHz 100MHz
減衰比 1:100/10 1:100/10 1:1000/100 1:500/50 1:1000/100 1:1000/100
確度 ±1% ±1% ±1% ±1% ±1% ±1%
インピーダンス 4MΩ//1.3pF 4MΩ//1.3pF 8MΩ//1pF 8MΩ//1pF 8MΩ//1pF 8MΩ//1pF
立ち上がり時間 7ns 3.5ns 3.5ns 3.5ns 7ns 3.5ns
出力(50kΩ負荷) 7V 7V 7V 7V 7V 7V
オフセット(代表値) <±5mV <±5mV <±5mV <±5mV <±5mV <±5mV
オシロスコープ 入力インピーダンス 1MΩ 1MΩ 1MΩ 1MΩ 1MΩ 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
DC入力電圧 800V@1/100
80V@1/10
400V@1/100
40V@1/10
750V@1/1000
75V@1/100
750V@1/500
75V@1/50
1500V@1/1000
150V@1/100
1500V@1/1000
150V@1/100
差動入力電圧Vpp 1500V@1/1000
150V@1/100
800V@1/100
80V@1/10
1500V@1/1000
150V@1/100
1500V@1/500
150V@1/50
3000V@1/1000
300V@1/100
3000V@1/1000
300V@1/100
寸法(W×H×D) 69×165×26mm 69×165×26mm 69×165×26mm 84×186×38mm 69×165×26mm 69×165×26mm





型式 N1000A N1070Apro N1070A N1070B N1100A N1140A
帯域幅(-3dB) 50MHz 50MHz 50MHz 100MHz 100MHz 100MHz
減衰比 1:1000/100 1:1000/100 1:1000/100 1:1000/100 1:1000/100 1:1000/100
確度 ±1% ±0.5%(DC-50Hz 〜1kHz) ±1% ±1% ±1% ±1%
インピーダンス 8MΩ//1pF 20MΩ//1pF 20MΩ//1pF 20MΩ//1pF 20MΩ//1pF 20MΩ//1pF
立ち上がり時間 7ns 7ns 7ns 3.5ns 3.5ns 3.5ns
出力(50kΩ負荷) 7V 7V 7V 7V 7V 7V
オフセット(代表値) <±5mV <±5mV <±5mV <±5mV <±5mV <±5mV
オシロスコープ 入力インピーダンス 1MΩ 1MΩ 1MΩ 1MΩ 1MΩ 1MΩ
CMRR(代表値) 80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
80dB@60Hz、
-50dB@100kHz
DC入力電圧 750V@1/100
75V@1/10
3500V@1/1000
350V@1/100
3500V@1/1000
350V@1/100
3500V@1/1000
350V@1/100
5000V@1/1000
500V@1/100
7000V@1/1000 7000V@1/100
差動入力電圧Vpp 1500V@1/1000
150V@1/100
7000V@1/1000
700V@1/100
7000V@1/1000
700V@1/100
7000V@1/1000
700V@1/100
10kV@1/1000
1kV@1/100
14kV@1/1000
1.4kV@1/100
寸法(W×H×D) 69×165×26mm 84×186×38mm 84×186×38mm 84×186×38mm 84×186×38mm 84×186×38mm



FAQ

PINTECH製品は購入時の校正書類対応可能ですか?

PINTECH製品は出荷時有料で3点セット(校正証明書・成績証明書・トレサビリティ体系図)対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名:

シリアル番号:

購入先(販売店名):

購入日:

輸出元会社名(国内の会社名):

輸出先国名:

輸出先会社名:

輸出目的(例:自社使用、現地販売、技術サポートなど):
