特長
最高200MHz、最大6KVまで測れる高電圧差動プローブです。
各社オシロスコープに接続可能なBNCコネクタに対応しています。

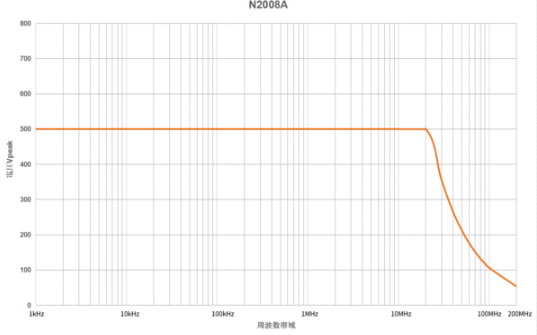

■N2008Aの特性図
- N2008Aの特性図
-
-
-

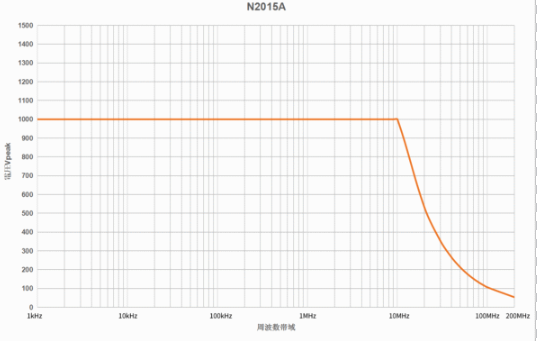

N2015Aの特性図
-
N2040Aの特性図
-
-

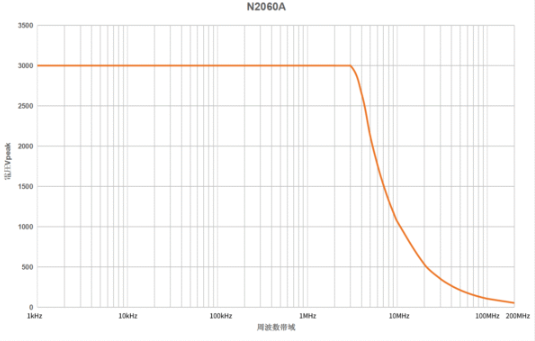

N2060Aの特性図
価格･仕様
| 型式 | N2008A | N2015A | N2040A | N2060A |
|---|---|---|---|---|
| 帯域幅(-3dB) | 200MHz | 200MHz | 200MHz | 200MHz |
| 減衰比 | 1:500/50 | 1:500/50 | 1:500/50 | 1:500/50 |
| 確度 | ±1% | ±1% | ±1% | ±1% |
| インピーダンス | 10MΩ/1.33pF | 10MΩ/1.33pF | 10MΩ/1.33pF | 10MΩ/1.33pF |
| 立ち上がり時間 | 1.75ns | 1.75ns | 1.75ns | 1.75ns |
| 出力(50kΩ負荷) | 7V | 7V | 7V | 7V |
| オフセット(代表値) | ＜±5mV | ＜±5mV | ＜±5mV | ＜±5mV |
| オシロスコープ 入力インピーダンス | 1MΩ | 1MΩ | 1MΩ | 1MΩ |
| CMRR(代表値) | -80dB@60Hz、-50dB@100kHz | -80dB@60Hz、-50dB@100kHz | -80dB@60Hz、-50dB@100kHz | -80dB@60Hz、-50dB@100kHz |
| DC入力電圧 | 1kV@1/500 100V@1/50 | 1kV@1/500 100V@1/50 | 2kV@1/500 200V@1/50 | 3kV@1/500 300V@1/50 |
| 差動入力電圧Vpp | 500V@1/500 50V@1/50 | 2kV@1/500 200V@1/50 | 4kV@1/500 400V@1/50 | 6kV@1/500 600V@1/50 |
| 寸法（W×H×D） | 84×186×38mm | 84×186×38mm | 84×186×38mm | 84×186×38mm |
資料
FAQ
PINTECH製品は購入時の校正書類対応可能ですか？
PINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
