特長
最大14KVまで測れる高電圧差動プローブです。
各社オシロスコープに接続可能なBNCコネクタに対応しています。
■PT-8001の特性図

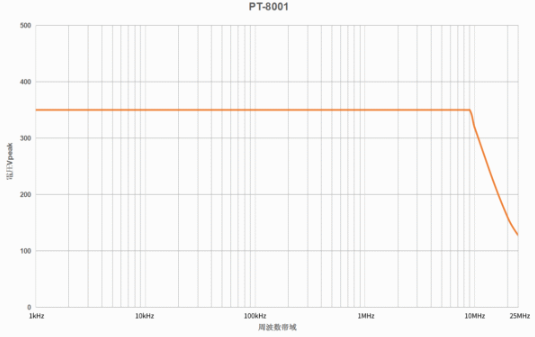

- PT-8001の特性図
-
-
-

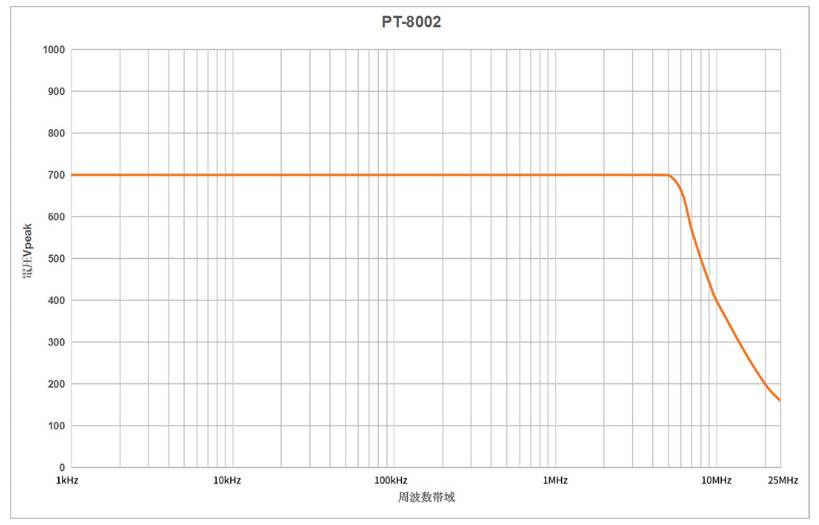

PT-8002の特性図
-

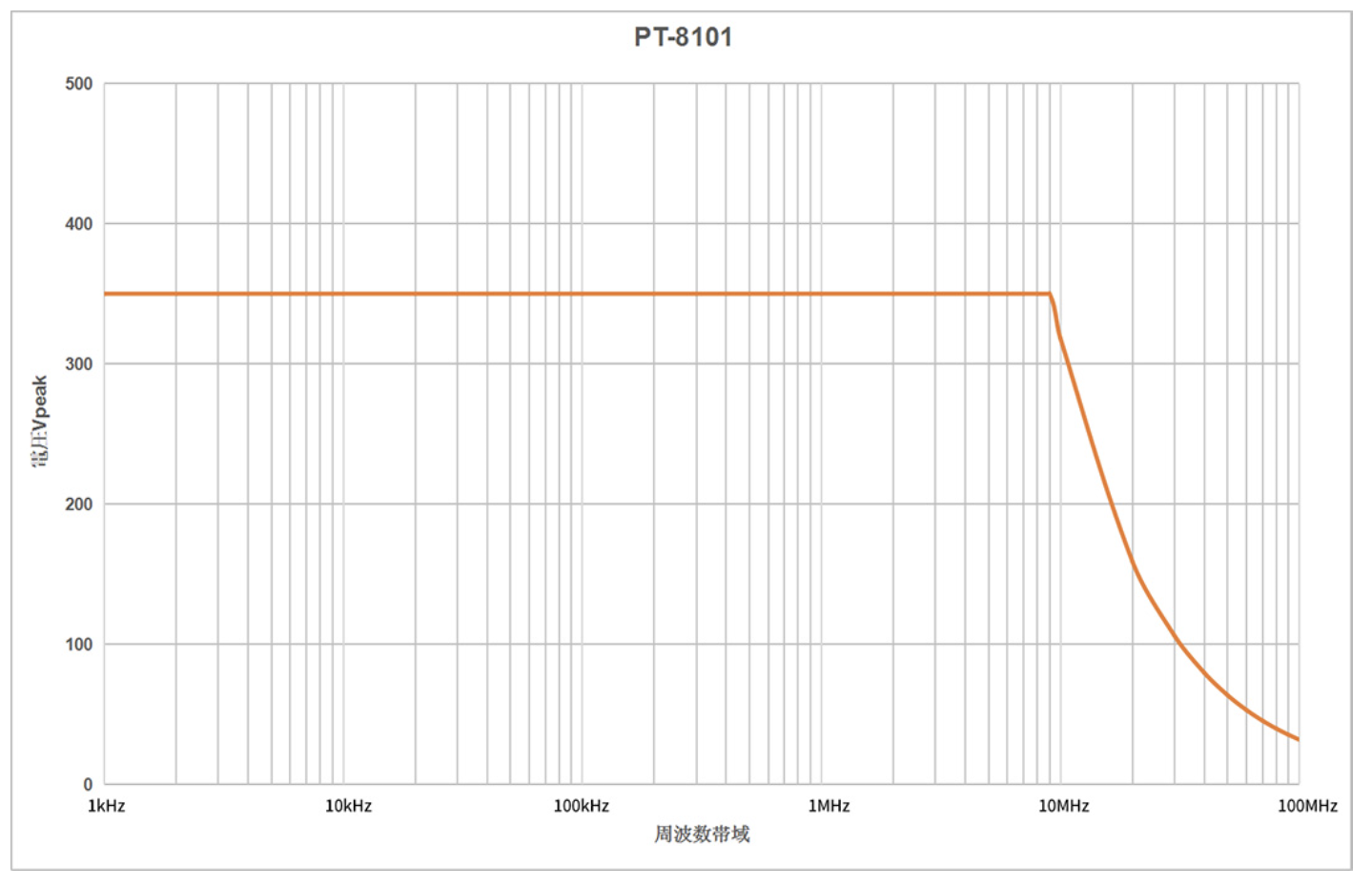

PT-8101の特性図
-
-

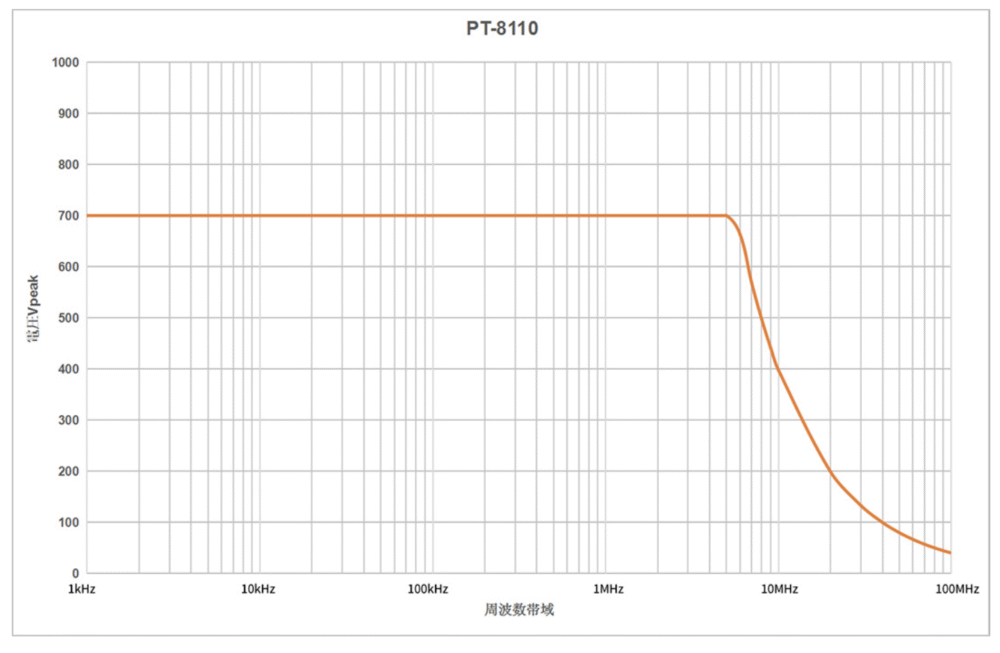

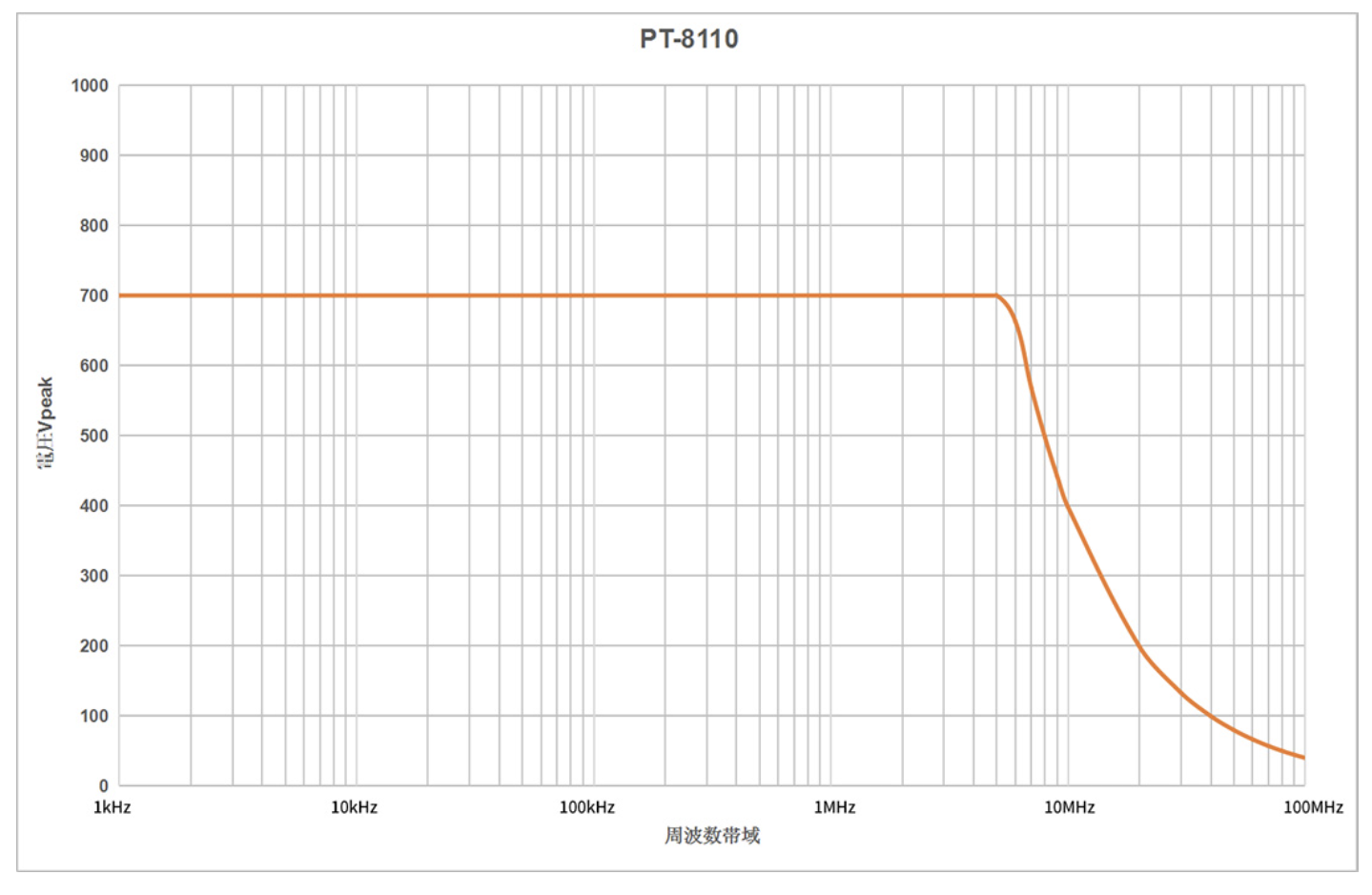

PT-8110の特性図
-

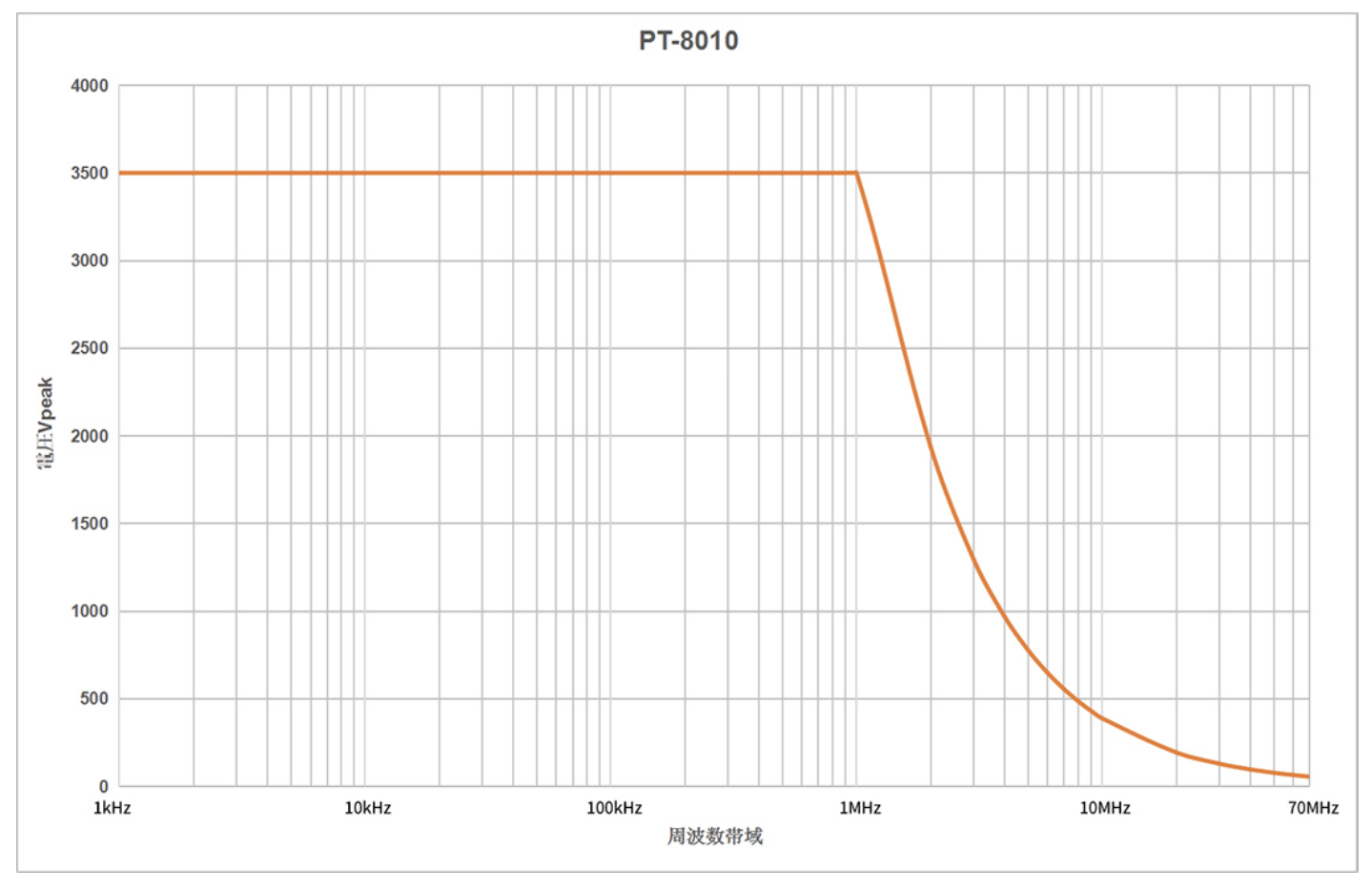

PT-8010の特性図
-
-

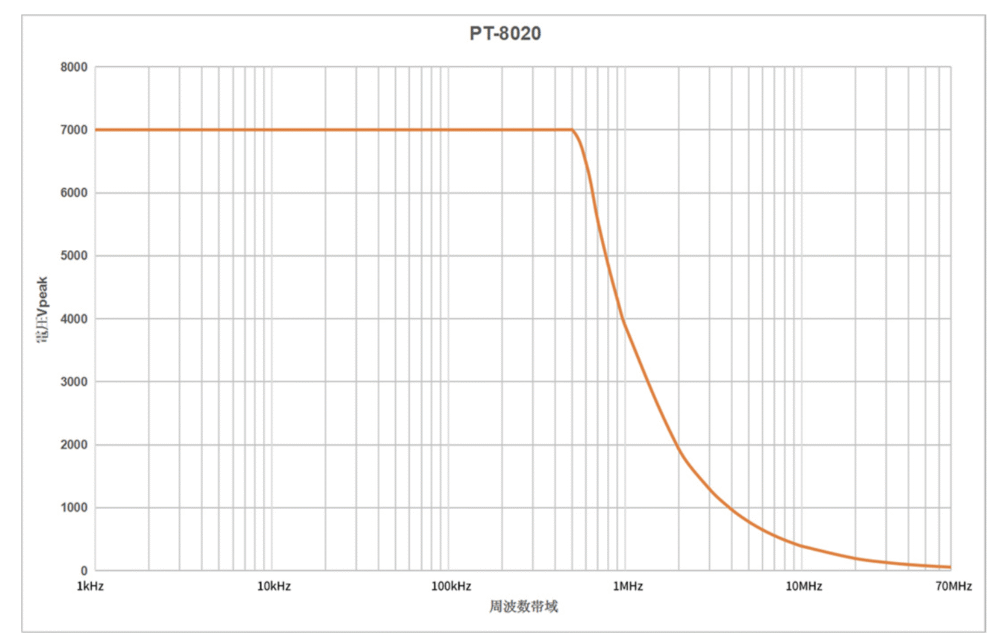

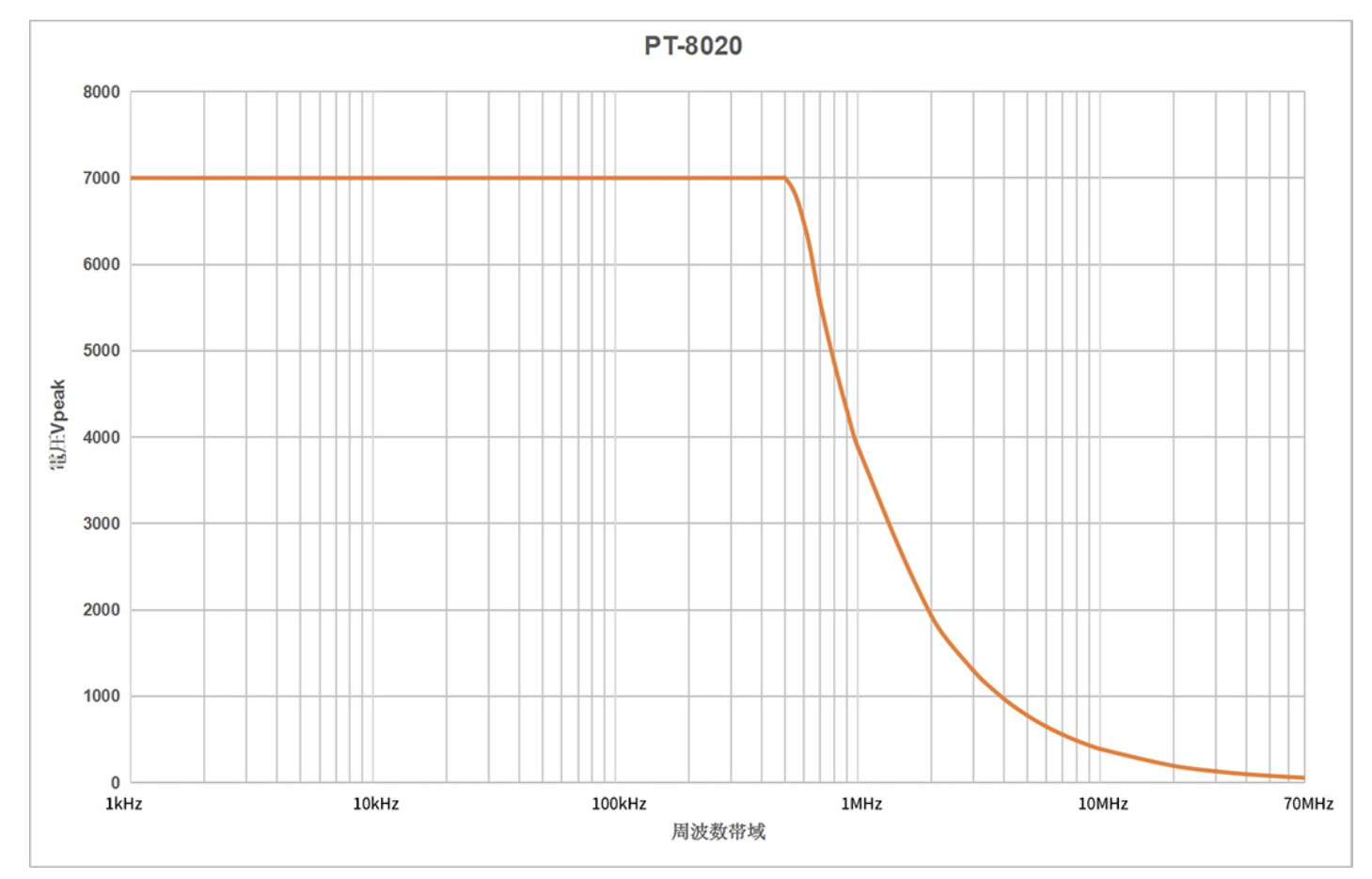

PT-8020の特性図
価格･仕様
| 型式 | PT-8001 | PT-8002 | PT-8101 | PT-8110 | PT-8010 | PT-8020 |
|---|---|---|---|---|---|---|
| 帯域幅(-3dB) | 25MHz | 25MHz | 100MHz | 100MHz | 70MHz | 70MHz |
| 減衰比 | 1:10/100 | 1:20/200 | 1:10/100 | 1:100/1000 | 1:100/1000 | 1:100/1000 |
| 確度 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| インピーダンス | 8MΩ//1.3pF | 8MΩ//1pF | 8MΩ//1.3pF | 20MΩ//1pF | 20MΩ//1pF | 20MΩ//1pF |
| 立ち上がり時間 | 14ns | 14ns | 3.5ns | 3.5ns | 5ns | 5ns |
| 出力(50kΩ負荷) | 7V | 7V | 7V | 7V | 7V | 7V |
| オフセット(代表値) | ＜±5mV | ＜±5mV | ＜±5mV | ＜±5mV | ＜±5mV | ＜±5mV |
| オシロスコープ 入力インピーダンス | 1MΩ | 1MΩ | 1MΩ | 1MΩ | 1MΩ | 1MΩ |
| CMRR(代表値) | -80dB@50Hz -66dB@20kHz | -80dB@50Hz -60dB@20kHz | -80dB@60Hz -50dB@100kHz | -80dB@60Hz -50dB@100kHz | -80dB@50Hz -60dB@20kHz | -80dB@50H -60dB@20kHz |
| 差動入力電圧Vpp | 70V@1/10 700V@1/100 | 140V@1/20 1400V@1/200 | 70V@1/10 700V@1/100 | 140V@1/100 1400V@1/1000 | 700V@1/100 7000V@1/1000 | 1400V@1/100 14kV@1/1000 |
| DC入力電圧 | 35V@1/10 3500V@1/100 | 70V@1/20 700V@1/200 | 35V@1/10 350V@1/100 | 70V@1/100 700V@1/1000 | 350V@1/100 3500V@1/1000 | 700V@1/100 7000V@1/1000 |
| 寸法（W×H×D） | 83×186×38mm | 83×186×38mm | 83×186×38mm | 83×186×38mm | 83×186×38mm | 83×186×38mm |
