特長

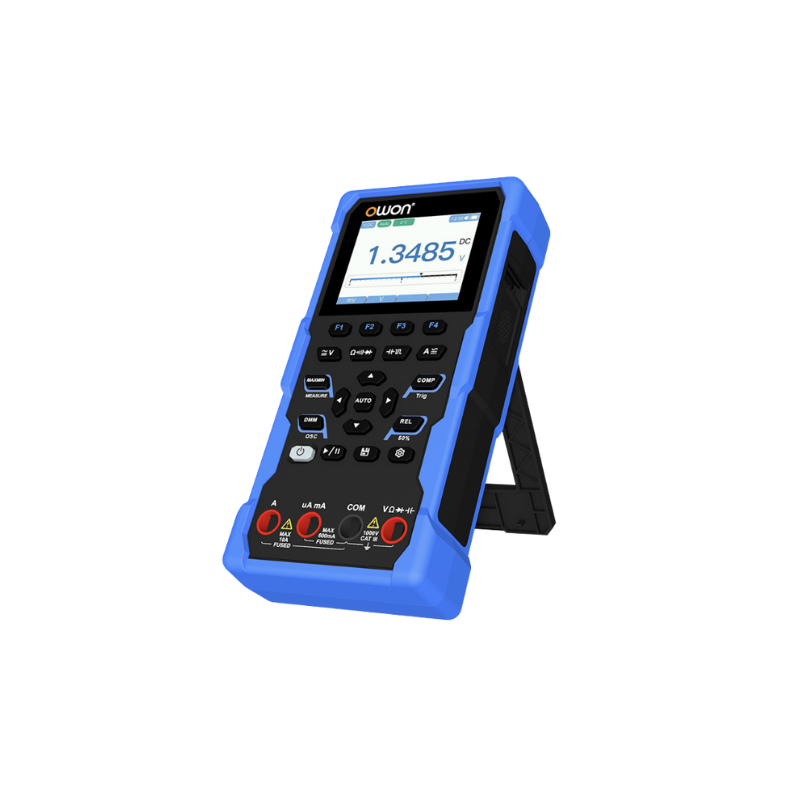

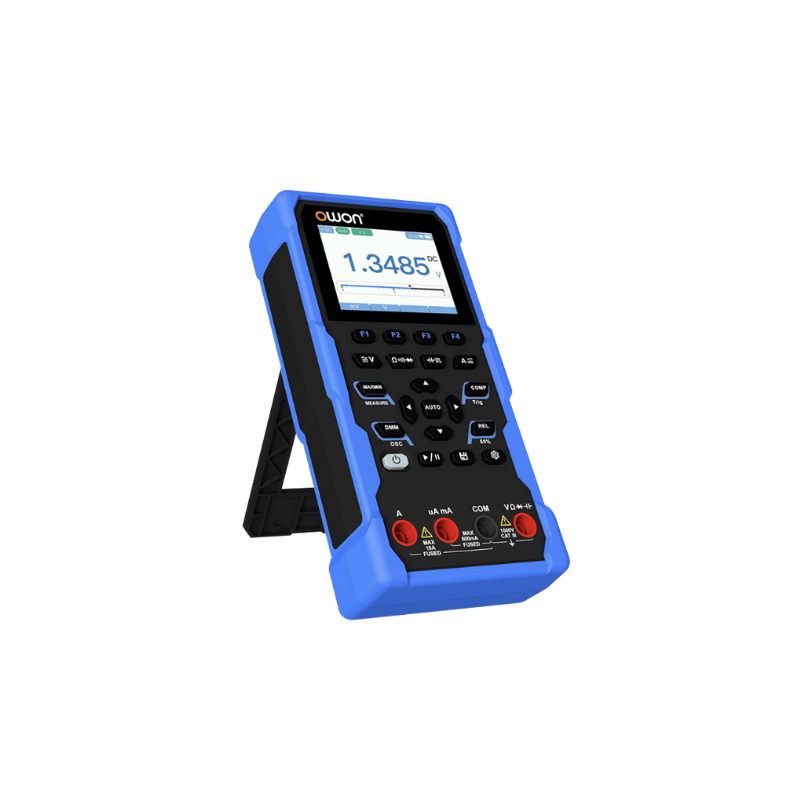

・多機能測定器：4½桁デジタルマルチメーターとオシロスコープを一体化
・自動波形測定機能：Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定
・ユーザーフレンドリーな操作性：フルキー設計により簡単な操作を実現し、装置の寿命も延長
・インテリジェントなプローブ検出機能：プローブの接続位置を自動で識別し、測定モードを自動切替。誤操作による機器損傷を効果的に防止
・高効率な電源管理：18650リチウムバッテリーを採用し、長時間の使用を実現。測定作業の持続力を向上
・安全な高電圧測定：CATⅢ1000V規格に準拠し、最大1000Vの高電圧波形を直接かつ安全に測定可能。応用範囲を大幅に拡張
価格･仕様
|
|
Measurement Range |
Optimal Accuracy |
|
DC Voltage(V) |
60.000mV / 600.00mV / 6.0000V / 60.000V/600.00V |
± (0.05%+5 dig) |
|
AC Voltage (V) |
60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V |
± (0.1%+30dig) |
|
DC Current (A) |
600.00uA / 6000.0uA / 60.000mA / 600.00mA 6.0000A / 10.000A |
± (0.15%+10dig) |
|
AC Current (A |
600.00uA / 6000.0uA / 60.000mA / 600.00mA 6.0000A / 10.000A |
± (0.5%+20dig) |
|
Resistance(Ω) |
600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00KΩ 6.0000MΩ / 60.000MΩ |
± (0.15%+10dig) |
|
Capacitance(F) |
6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF 600.0μF / 6.000mF / 60.00mF |
± (2.0%+20dig) |
|
Frequency (Hz) |
60.00Hz / 600.00Hz / 6.0000kHz 60.000kHz 600.00kHz / 6.0000MHz / 60.000MHz |
± (0.2%+10dig) |
|
Duty Cycle |
0.1%~99.9%(typical value: Vrms=1V,f=100Hz) |
± (1.2%+3dig) |
|
0.1%~99.9%(≥1kHz) |
± (2.5%+10dig) |
|
|
Diode |
3.0000V |
± (1.0%+10dig) |
|
On-Off |
1000.0Ω |
|
|
Display |
60000 |
|
Multimeter Specification（HDS120）
|
|
Measurement Range |
Optimal Accuracy |
|
DC Voltage(V) |
20.000mV / 200.00mV / 2.0000V / 20.000V 200.00V / 1000.0V |
± (0.1%+5dig） |
|
AC Voltage (V) |
20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V |
± (0.6%+10dig) |
|
DC Current (A) |
200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A |
± (0.5%+10dig) |
|
AC Current (A |
200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A |
± (0.8%+10dig) |
|
Resistance(Ω) |
200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00KΩ 2.0000MΩ / 20.000MΩ / 100.00MΩ |
± (0.3%+5dig) |
|
Capacitance(F) |
2.000nF / 20.00nF / 200.0nF / 2.000μF / 20.00μF 200.0μF / 2.000mF / 20.00mF |
± (3.0%+10dig) |
|
Frequency (Hz) |
200.00Hz / 2.0000kHz / 20.000kHz 200.00kHz / 2.0000MHz / 20.000MHz |
± (0.1%+5dig) |
|
Duty Cycle |
0.1%~99.9%(typical value：Vrms=1V,f=100Hz) |
± (1.2%+3dig) |
|
0.1%~99.9%(≥1kHz) |
± (2.5%+10dig) |
|
|
Diode |
3.0000V |
± (1.0%+10dig) |
|
On-Off |
1000.0Ω |
|
|
Display |
20000 |
|
Oscilloscope Specification
|
Analog bandwidth |
1MHz (only ACV scale) |
Maximum sample |
5.0MSa/s |
|
Channel |
1 |
Input impedance |
≈10MΩ |
|
Time base range |
2.5us~10s/grid |
Time base accuracy |
±（0.01% + 0.1div） |
|
Voltage vertical sensitivity range |
30mV~500V/grid |
Current vertical sensitivity range |
100μA~5A/grid |
|
Vertical amplitude accuracy |
±（5% + 0.2div） |
Measurement function |
Vmax, Vmin, Vp-p, Vavg Vrms, Hz |
|
Maximum voltage limit |
1000V DC+AC Peak value |
Maximum current limit |
15A DC+AC Peak value |
|
Trigger mode |
Auto/Normal/Single |
Trigger edge |
Rise edge/Fall edge |
|
Auto set |
Time base/Vertical amplitude/Trigger value |
||
Other Specification
|
Low battery indication |
√ |
Sleep Mode |
√ |
Relative Measurement |
√ |
|
Backlight |
√ |
Input Protection |
√ |
Input Impedance |
≥10MΩ |
|
Safety Compliance |
CATⅢ1000V |
LCD Size |
2.8” LCD |
Weight (without package) |
0.35kg |
|
Battery |
18650 |
Dimension（L*W*H） |
93mm x 41.5mm x 188mm |
||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Quick Guide | 1 |
| USB Cable | 1 |
| Multimeter Lead | １ |
| Soft Bag | 1 |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
