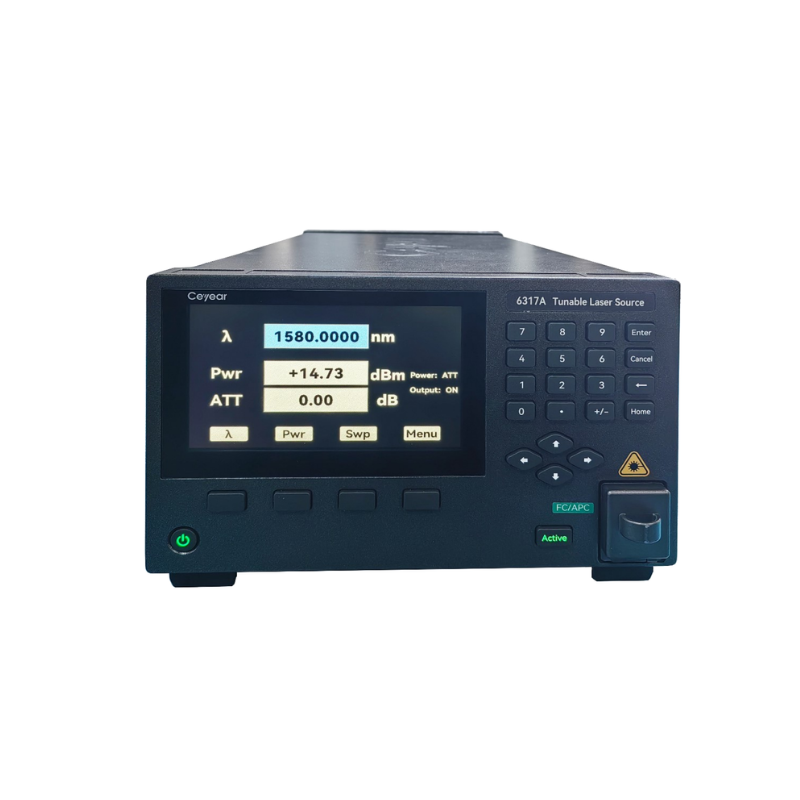

Ceyear 6317シリーズ チューナブルレーザー光源
- 型番
- 6317A
- メーカー
- Ceyear
- シリーズ
- 6317シリーズ
- カテゴリ
- チューナブルレーザー光源
お問い合わせ
製品概要
主な特長
・全範囲モードホッピングフリーデザイン
1500 nm～1600 nmの範囲で連続波長スイープを実現し、スイープ速度は最大200 nm/sに達します。
・高波長精度設計
波長分解能は0.1 pm、絶対波長精度は±20 pmを実現。高精度な波長制御が可能です。
・狭線幅設計
線幅約100 kHzの狭線幅を実現し、DWDM試験、コヒーレンス試験などの高精度光学測定に適しています。
・高出力・高安定性設計
ピーク出力光パワーは13 dBmを超え、23℃±2℃環境下で15分間における出力安定度は±0.01 dB以内です。
・広帯域波長オプション
1480 nm～1680 nmをカバーする複数のオプション構成を用意し、用途に応じた柔軟な選択が可能です。
規格表
| 消費電力 | ≤80 W |
|---|---|
| 電源電圧 | 100～240 VAC、50/60 Hz |
| 波長可変範囲 | 1500 ～ 1600 nm |
| 波長設定分解能 | 0.1 pm |
| 絶対波長精度 | ±20 pm（代表値：±3 pm） |
| 波長再現精度 | ±5 pm |
| 波長安定性 [1] | ±1.5 pm/1h |
| 連続スイープ速度 | 1 ～ 200 nm/s |
| 全可変範囲出力パワー | 10 dBm |
| ピーク出力パワー | 13 dBm |
| パワー安定性 [1] | ±0.01 dB/1h |
| SMSR（サイドモード抑圧比） | ≥45 dB |
| 信号対自発放出光比 [2] | ≥50 dB/nm |
| 光出力コネクタ | FC/APC |
| 通信ポート | LAN、BNC、GPIB |
| 環境条件 | |
| 保管温度 | −20 ～ 55 ℃ |
| 湿度 | ≤80% |
| 線幅（Linewidth） | ≤200 kHz |
| 外形寸法（幅×奥行×高さ） | 213 × 133 × 451 mm |
| 質量 | ≤8 kg |
| 動作温度範囲 | 15 ～ 35 ℃ |
付属品・オプション
メインユニット
No. | 名称 | 説明 |
|---|---|---|
1 | 6317A チューナブルレーザー光源（Tunable Laser Source） | ― |
標準付属品（Standard Accessories）
No. | 名称 | 説明 |
|---|---|---|
1 | 電源コード | 標準3芯電源ケーブル |
2 | 取扱説明書 | ― |
3 | 製品証明書 | ― |
オプション
オプション名 | 名称 | 機能・説明 |
|---|---|---|
6317A-H01 | 広帯域波長オプション | 1480 nm ～ 1610 nm の出力に対応する高性能仕様 |
6317A-H03 | 広帯域波長範囲オプション | 1480 nm ～ 1650 nm の出力に対応する高性能仕様 |
6317A-H04 | 超広帯域波長範囲オプション | 1500 nm ～ 1680 nm の出力に対応する高性能仕様 |
6317A-H05 | 英語版オプション | 英語パネル・英語マニュアル・英語OSインターフェース対応 |
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
