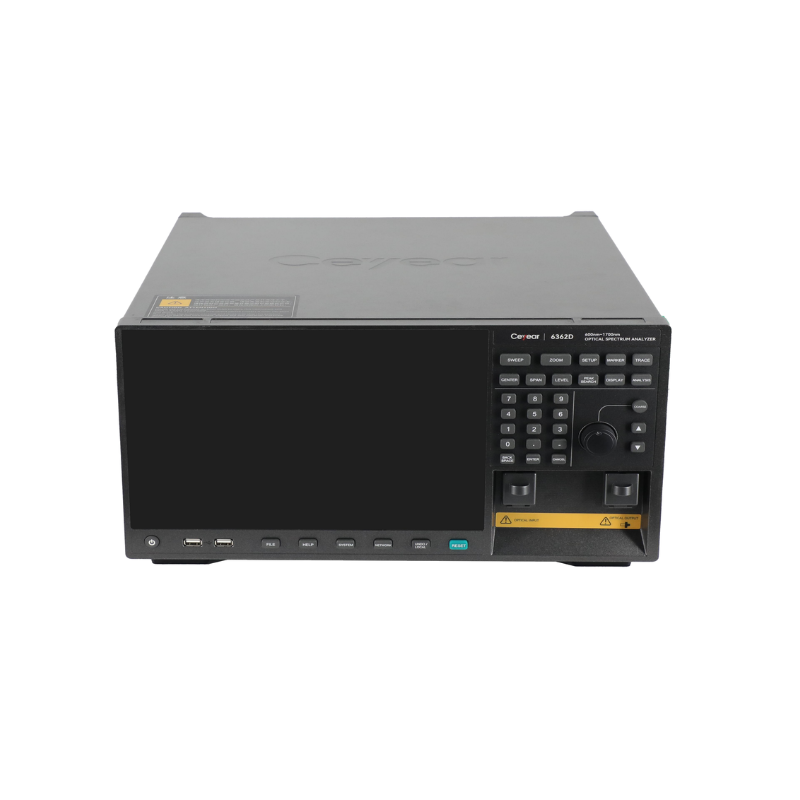

Ceyear 6362D 光スペクトラムアナライザ 600nm～1700nm

主な特長

・周波数範囲：9 kHz ～ 54 GHz（低周波側は最小 5 kHz まで拡張可能）
・フルバンド・プリアンプを標準搭載
・表示平均雑音レベル（DANL）：–165 dBm（典型値、1 Hz RBW）
・高速スキャン：< 33 ms（スパン 20 GHz、RBW 3 MHz）
・多彩な測定モードに対応
・直感的な操作性を実現するインテリジェント測定機能
・豊富な補助テストインターフェースおよびデジタルインターフェースを標準装備

■20pmの最小スペクトル分解能

6362D光スペクトラムアナライザは、複数の分解能設定に対応しており、柔軟に切り替えることができます。
最小スペクトル分解能は20pm以下を実現しています。

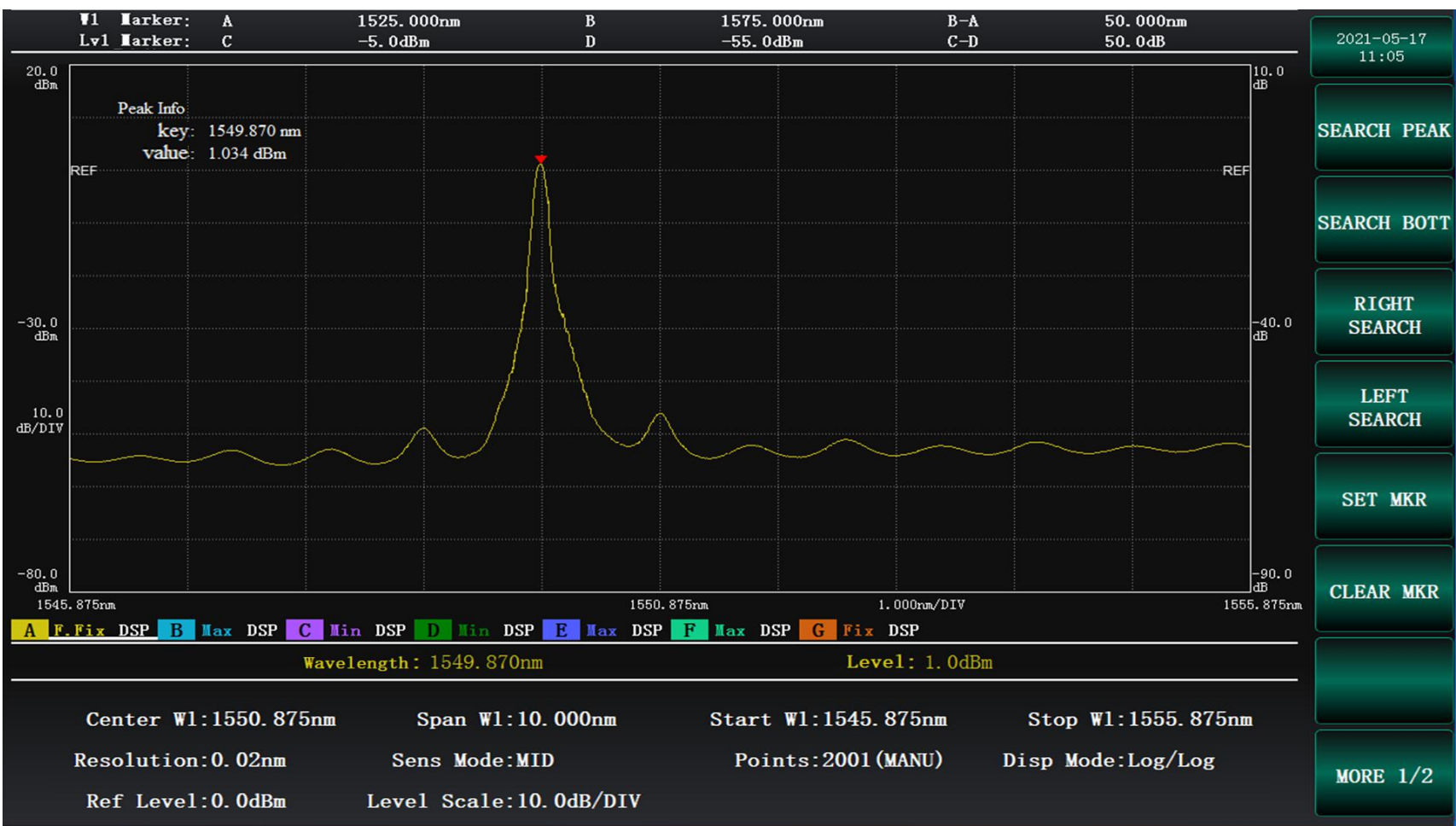

■高精度ピーク解析

6362Dはスペクトル適応型ピーク検出アルゴリズムを採用しています。
ピーク検出の精度が高く、適応力・堅牢性に優れ、かつ高速で演算処理が可能です。

■単一縦モードレーザのスペクトル解析

6362Dは多様なシナリオに対応したスペクトル解析機能を備えています。DFB-LDなどの単一縦モードレーザ光源に対しては、下記の2つの解析方式を提供します。

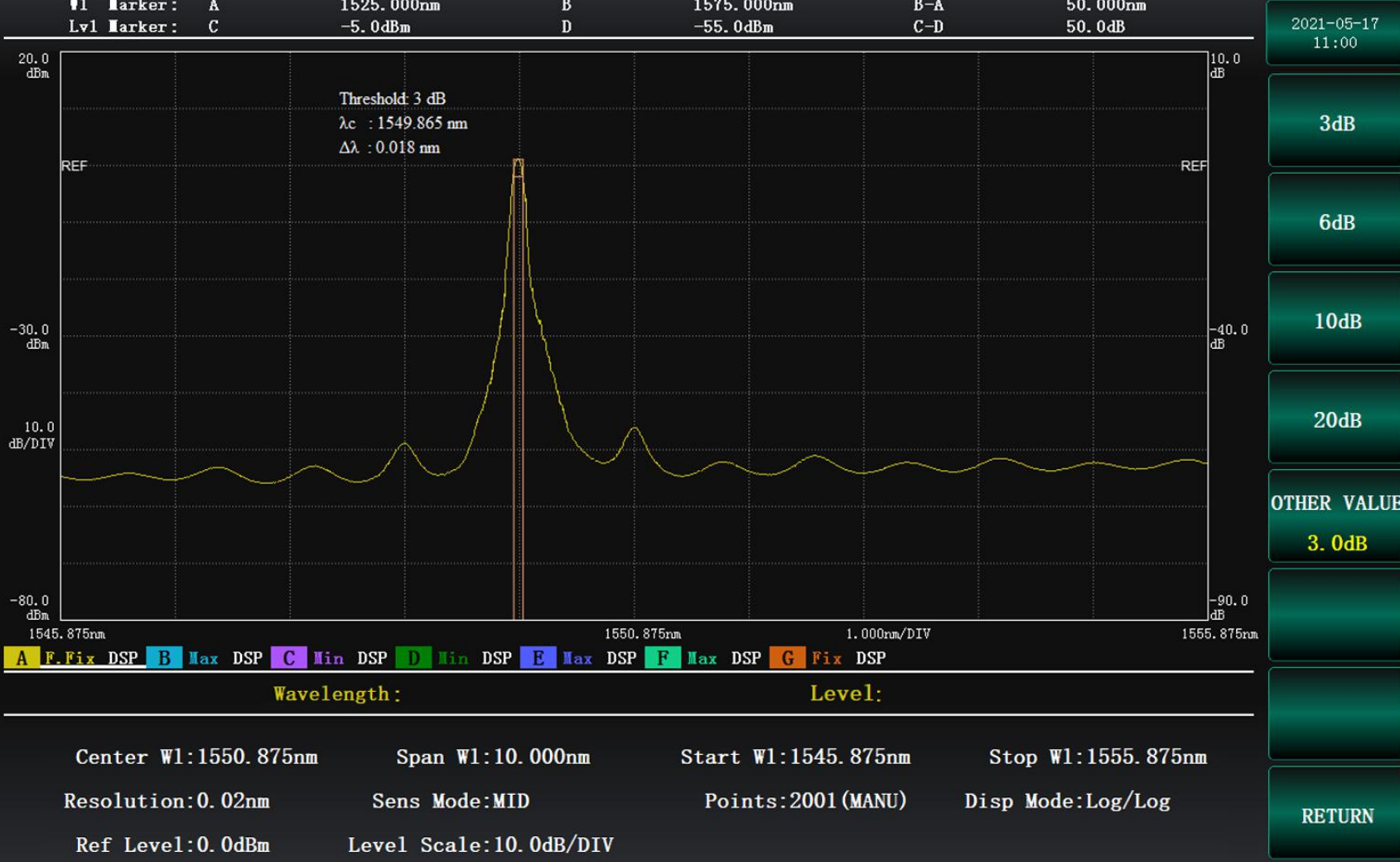

・しきい値解析

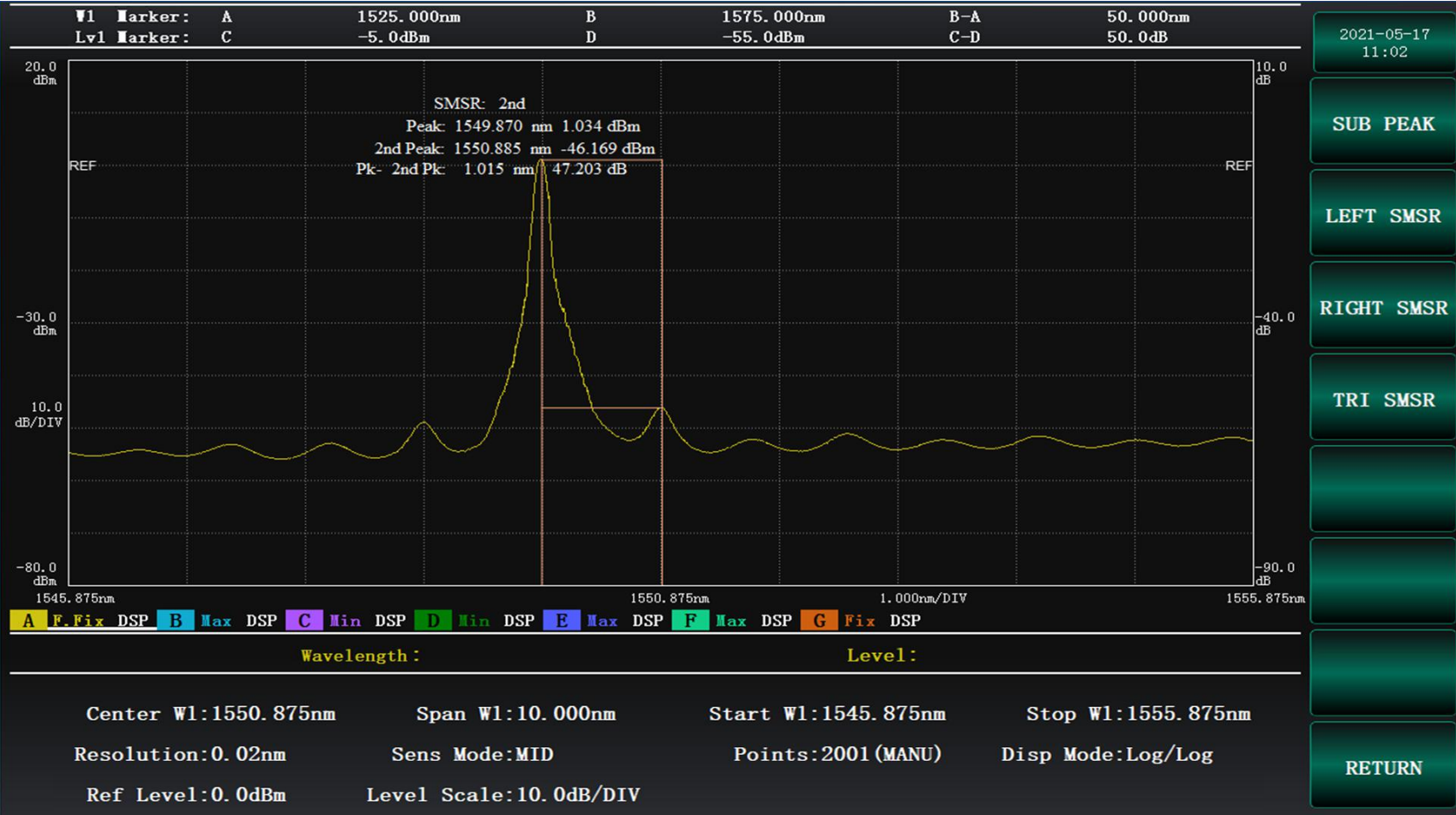

・サイドモード抑圧比（SMSR）解析
これにより、被測定光源の中心波長、スペクトル帯域幅、サイドモード抑圧比を効果的かつ高精度に評価することができます。

■多縦モードレーザのスペクトル解析

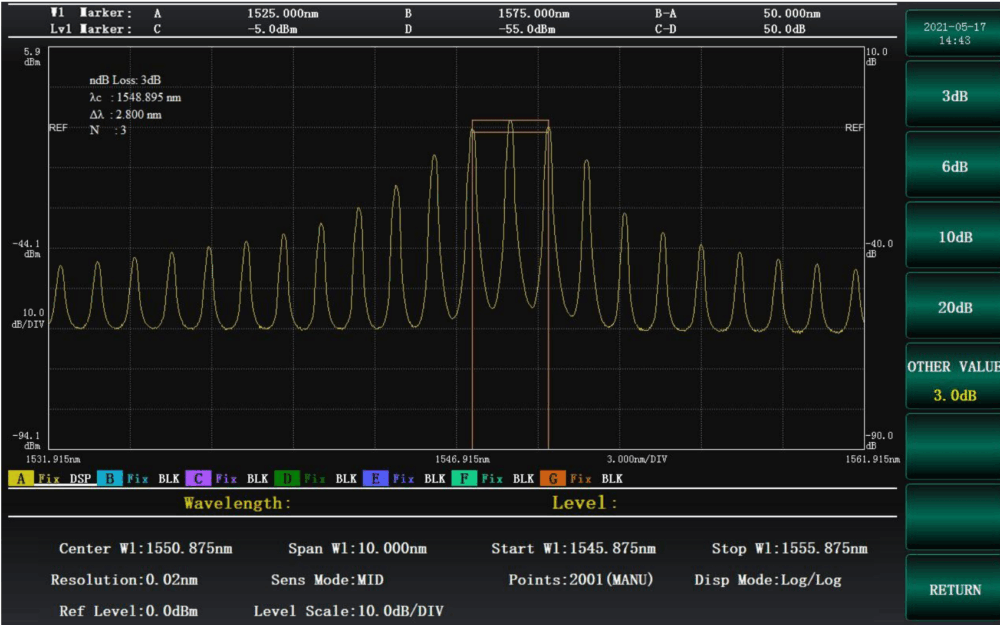

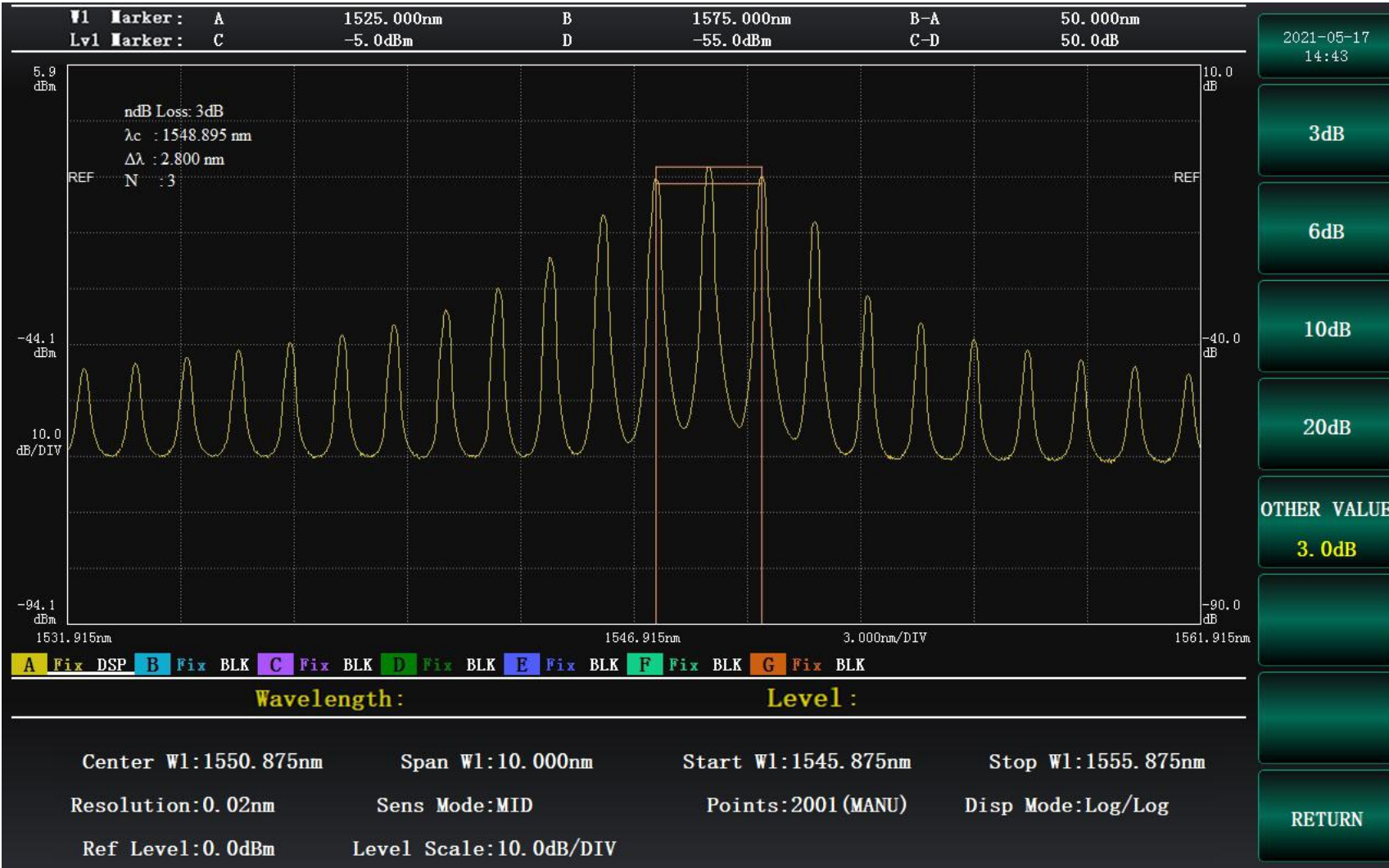

FP-LDなどの多縦モードレーザ光源に対し、6362D光スペクトラムアナライザは、n dBロス解析, エンベロープ解析, RMS（実効値）解析の3つの解析方式を提供します。これにより、被測定光源の中心波長および帯域幅を総合的かつ高精度に評価することができます。

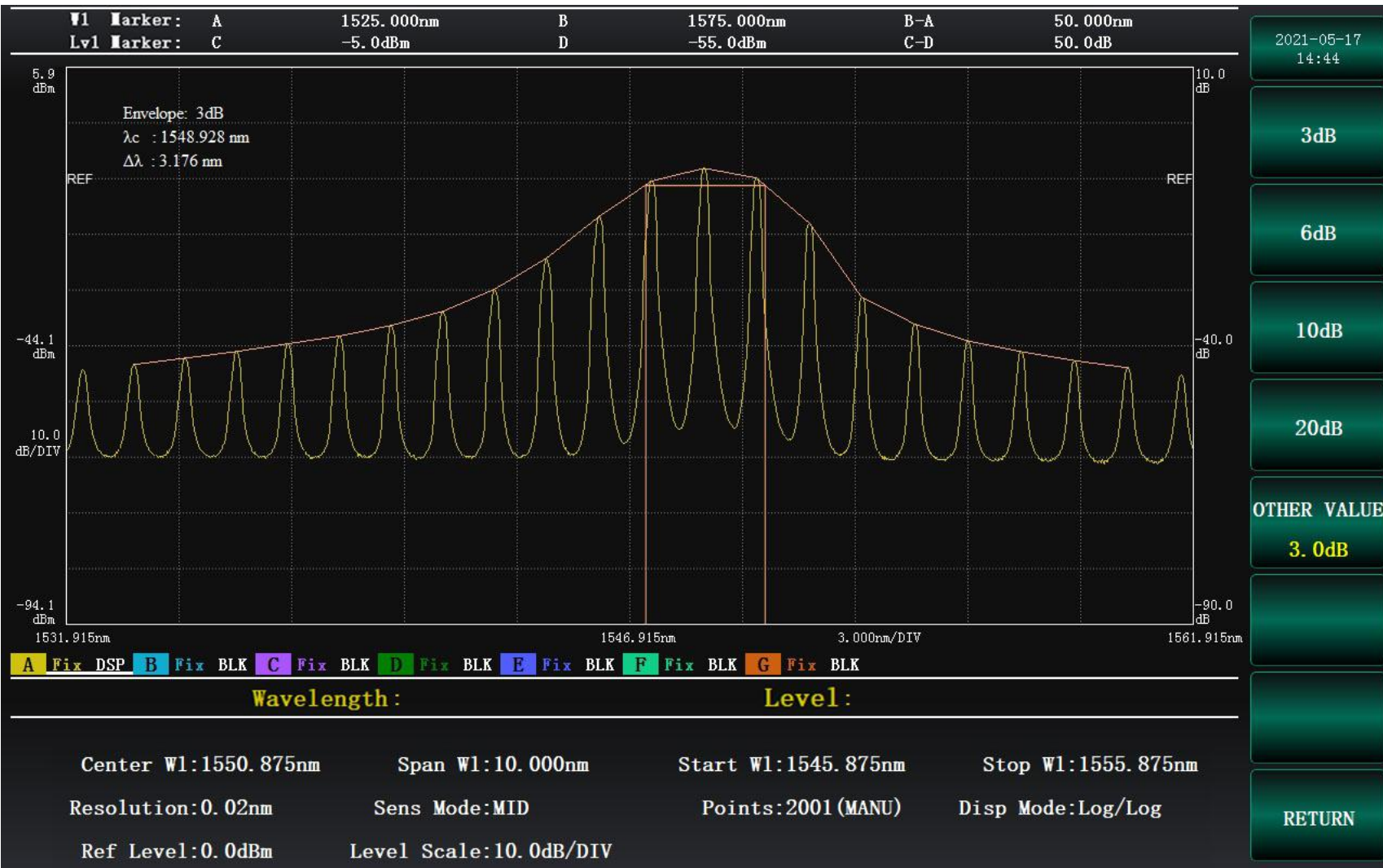

■エンベロープ解析に基づく中心波長および帯域幅測定

エンベロープ解析に基づく中心波長および帯域幅測定

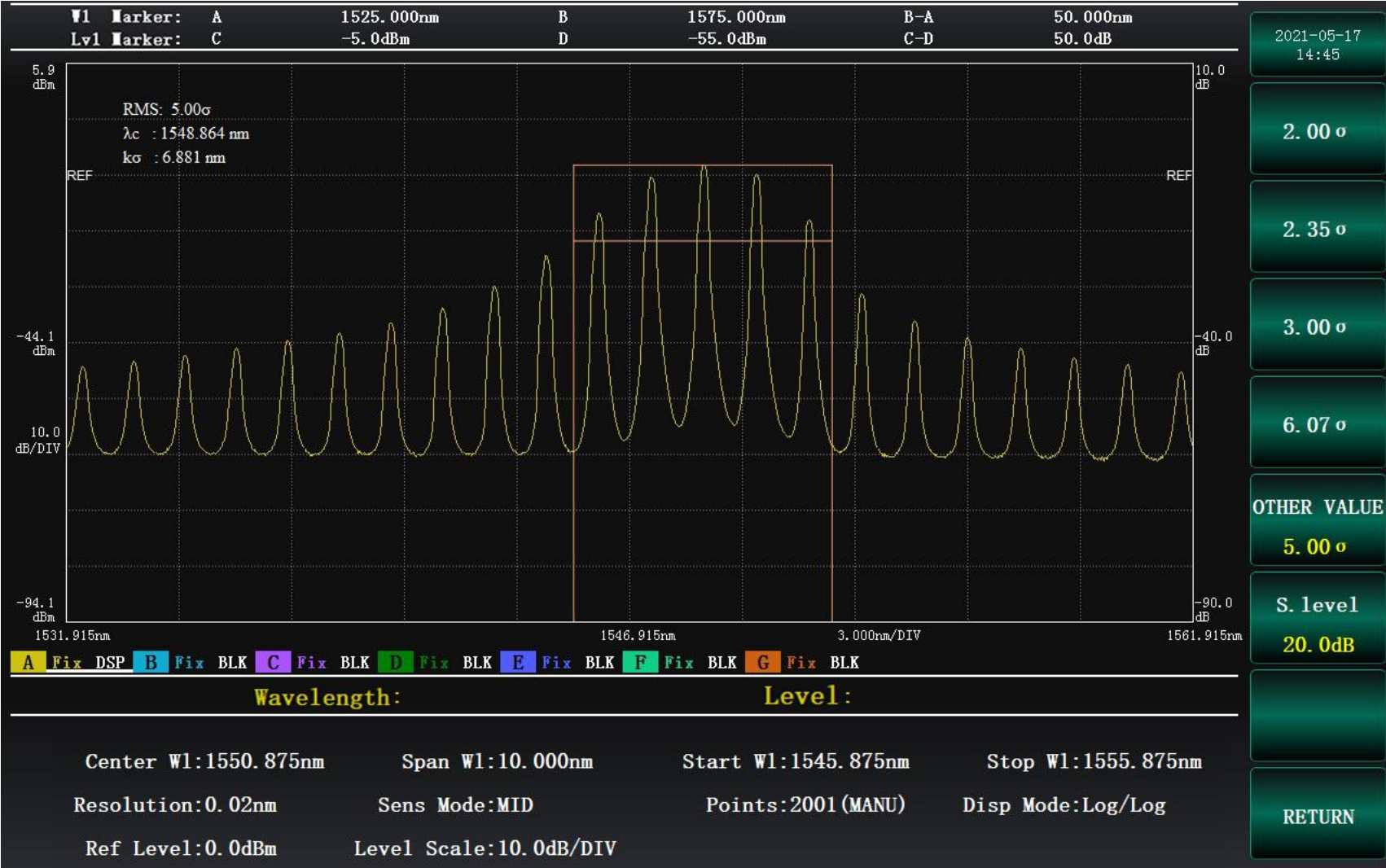

■実効値（RMS）解析に基づく中心波長および帯域幅測定

実効値（RMS）解析に基づく中心波長および帯域幅測定

■各種光電子デバイスの応用解析機能

6362Dは、LED・FP-LD・DFB-LD・LDモジュールなど、多様なレーザ光源に対してワンキーによる自動測定と解析に対応し、全テスト項目の一括処理を実現します。
また、半導体レーザ光源のスペクトル測定だけでなく、以下の光通信関連応用にも対応しています：
・光ファイバの偏波モード分散（PMD）測定

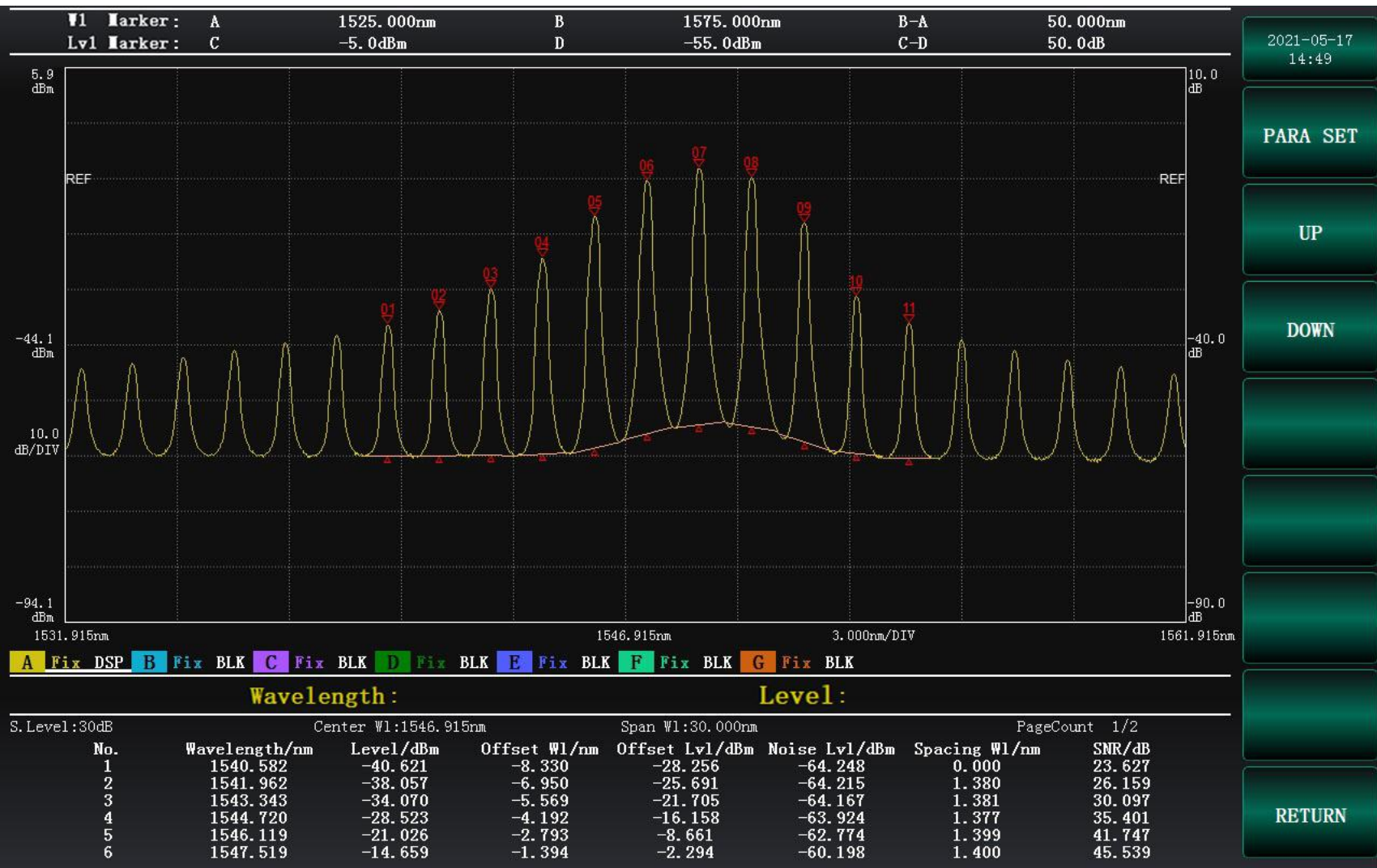

・波長分割多重（WDM）関連解析
・光ファイバ増幅器（EDFA等）解析
・WDMフィルタ特性評価
・WDM光ファイバ増幅器関連応用

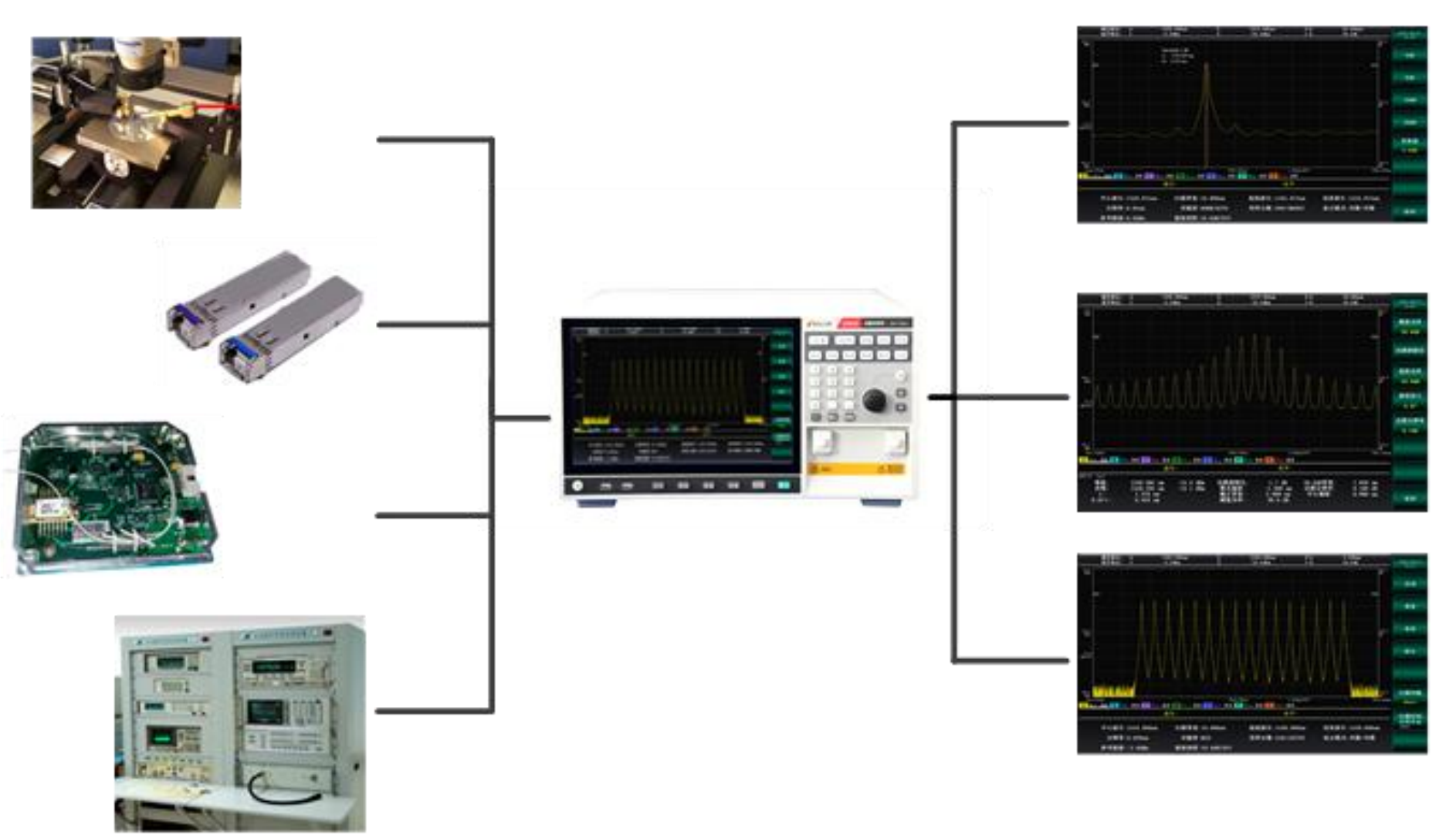

■代表的なアプリケーション

光IC、FP-LD、DFB-LD、光トランシーバモジュール、光電子システムなどのスペクトルパラメータ測定・解析

オプション
