特長
レンジを3種に切り替え可能でクランプ径の大きい、 最大2000Aの電流プローブです。

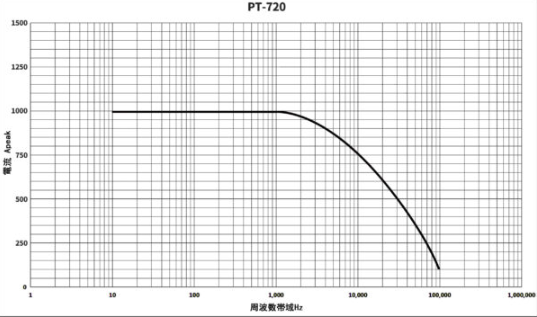

■PT-720の特性図
- PT-720の特性図
-
-
-

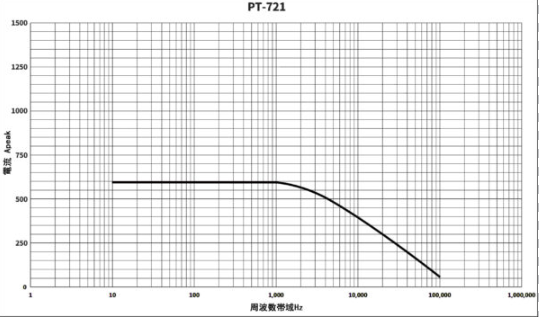

PT721の特性図
価格･仕様
| 型式 | PT-720 | PT-721 |
|---|---|---|
| 電流範囲 | 0.1A～10A / 10A～200A / 200A～2000A | 0.1A～10A / 10A～200A / 200A～1200A |
| 変換比 | 100mV/A(10:1) / 10mV/A(100:1) / 1mV/A(1000:1) | 100mV/A(10:1) / 10mV/A(100:1) / 1mV/A(1000:1) |
| 出力誤差 | ≤3%+10mV / ≤2%+5mV / ≤1%+1mV | ≤3%+10mV / ≤2%+5mV / ≤1%+1mV |
| 帯域幅 | 10Hz～100kHz(-3dB) | 10Hz～100kHz(-3dB) |
| 電流スルーレート | 10A/µs | 10A/µs |
| 最大電流 | 1kHを超える場合は1000Aまで、連続電流で1200A以上の場合は20分を超えないこと | |
| オシロスコープ入力インピーダンス | ≥1MΩ & ≤47pF | ≥1MΩ & ≤47pF |
| 立ち上がり/立ち下がり時間 | 3.5µs | 3.5µs |
| 最大動作電圧 | 600V rms | 600V rms |
| 最大同相電圧 | 600V CATⅢ | 600V CATⅢ |
| クランプ径 | 53mm | 53mm |
| 最大導体寸法 | ケーブル:最大直径Φ52mm, バスハーネス, シングルマニホールド5×5mm, 4マニホールド30×5mm | ケーブル:最大直径Φ52mm, バスハーネス, シングルマニホールド5×5mm, 4マニホールド30×5mm |
| 寸法（W×H×D） | 111×216×45mm | 111×216×45mm |
| 重量 | 500g | 500g |
資料
FAQ
PINTECH製品は購入時の校正書類対応可能ですか？
PINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
