特長
■PT-740の特性図

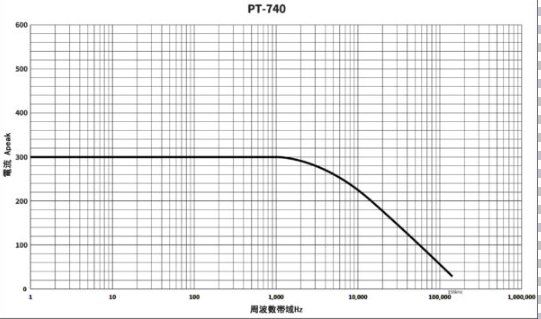

- PT-740の特性図
-
-
-

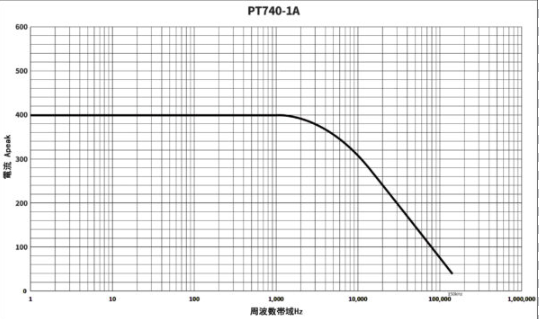

PT740-1Aの特性図
-

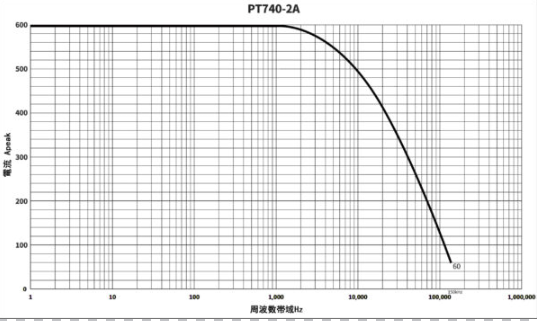

PT740-2Aの特性図
-
-

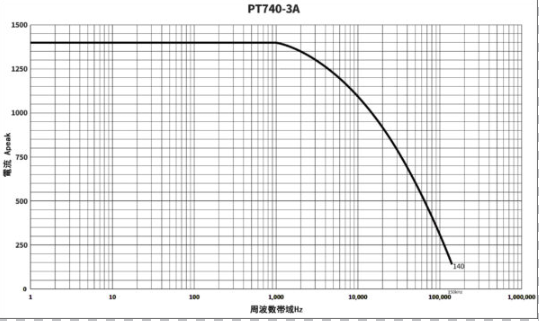

PT740-3Aの特性図
価格･仕様
| 型式 | PT-740 | PT740-1A | PT740-2A | PT740-3A |
|---|---|---|---|---|
| 測定範囲ピーク | 0.2A〜30A、30A〜300Ap | 0.2A〜40Apeak、40A〜400Apeak | 0.2A〜60Apeak、60A〜600Apeak | 0.2A〜140Apeak、140A〜1400Apeak |
| 測定範囲DC | 0.4A〜30A、30A〜300A | 0.4A〜40A、40A〜400A | 0.4A〜60A、60A〜600A | 0.4A〜140A、140A〜1400A |
| 変換比 | 10mV/A、1mV/A | 10mV/A、1mV/A | 10mV/A、1mV/A | 10mV/A、1mV/A |
| 確度 | 1kHz、1.5%±5mV | 1kHz、1.5%±5mV | 1kHz、1.5%±5mV | 1kHz、1.5%±5mV |
| ノイズ / 帯域幅 | 1mV rms / DC〜150kHz(-3dB) | 1mV rms / DC〜150kHz(-3dB) | 1mV rms / DC〜150kHz(-3dB) | 1mV rms / DC〜150kHz(-3dB) |
| リファレンス条件 | 18℃～28℃、20～75%RH、48Hz〜65Hzサイン波、外部磁界<40A/m、 DC成分無し、クランプ中央、 負荷インピーダンス≧1MΩ/≦100pF、測定直前にゼロリセット、 バッテリー電圧9V±0.1V | |||
| 負荷インピーダンス | ≥1MΩand≤100pF | ≥1MΩand≤100pF | ≥1MΩand≤100pF | ≥1MΩand≤100pF |
| オシロスコープ入力インピーダンス | 50Hz-0.39mΩ、1000Hz-58mΩ | 50Hz-0.39mΩ、1000Hz-58mΩ | 50Hz-0.39mΩ、1000Hz-58mΩ | 50Hz-0.39mΩ、1000Hz-58mΩ |
| 動作電圧 | Max.600V rms | Max.600V rms | Max.600V rms | Max.600V rms |
| 隣接導体の影響 | 50Hz、<10mA/A | 50Hz、<10mA/A | 50Hz、<10mA/A | 50Hz、<10mA/A |
| 導体位置の影響 | 0.50% | 0.50% | 0.50% | 0.50% |
| 電源 / 出力 | 9Vアルカリ電池 | 9Vアルカリ電池 | 9Vアルカリ電池 | 9Vアルカリ電池 |
| バッテリー残量表示 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 |
| オーバーロード表示 | 赤LEDが点灯 | 赤LEDが点灯 | 赤LEDが点灯 | 赤LEDが点灯 |
| 自動シャットダウン時間 | 10分 | 10分 | 10分 | 10分 |
| DCゼロ調整 | 対応 | 対応 | 対応 | 対応 |
| クランプ直径 | ケーブル1本:直径30mm、ケーブル2本:直径24mmまたは2х31.5х10mmバス·バー | |||
| 寸法（W×H×D）/重量 | 97×224×44mm / 440g | 97×224×44mm / 440g | 97×224×44mm / 440g | 97×224×44mm / 440g |
資料
FAQ
PINTECH製品は購入時の校正書類対応可能ですか？
PINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
