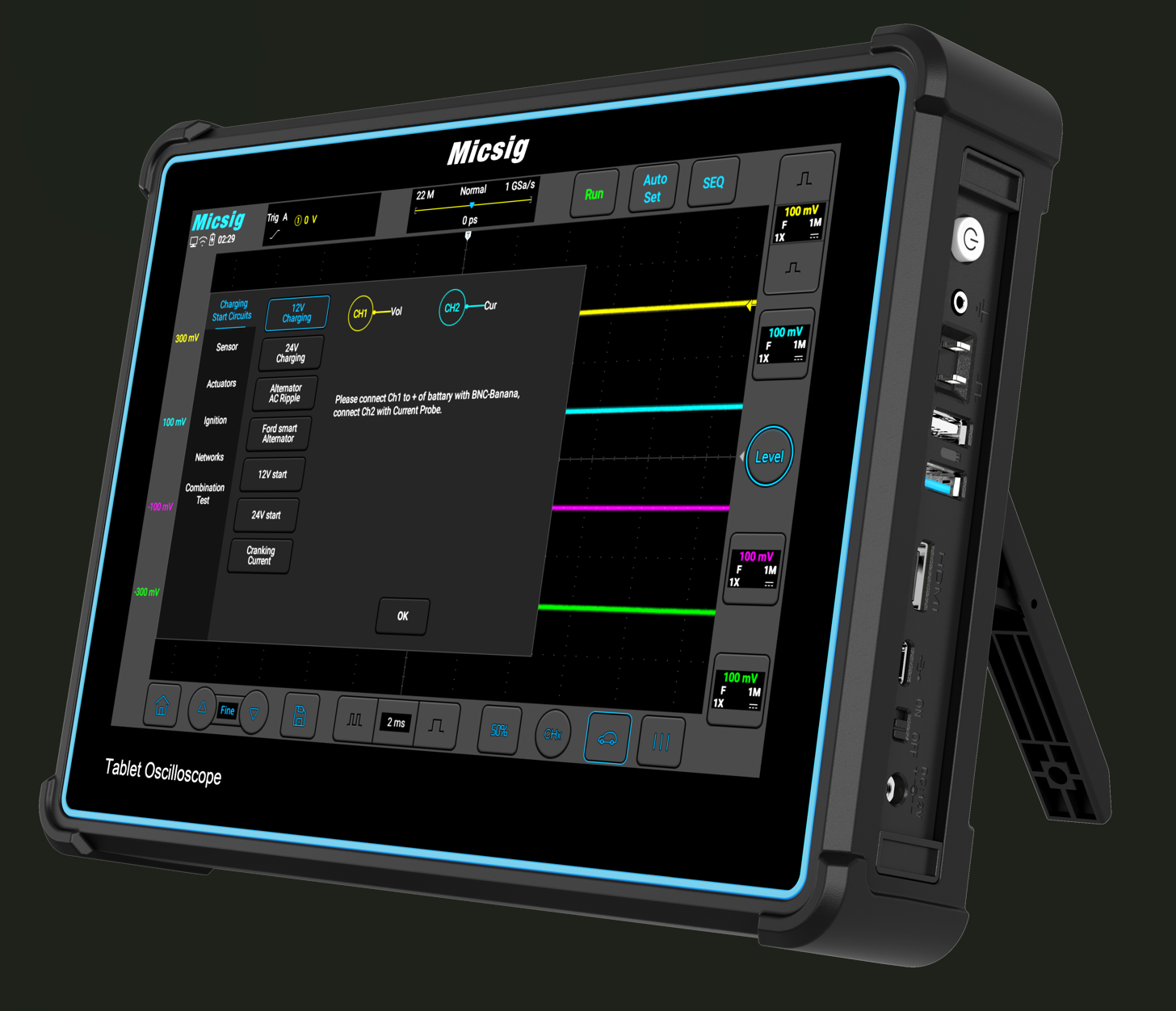

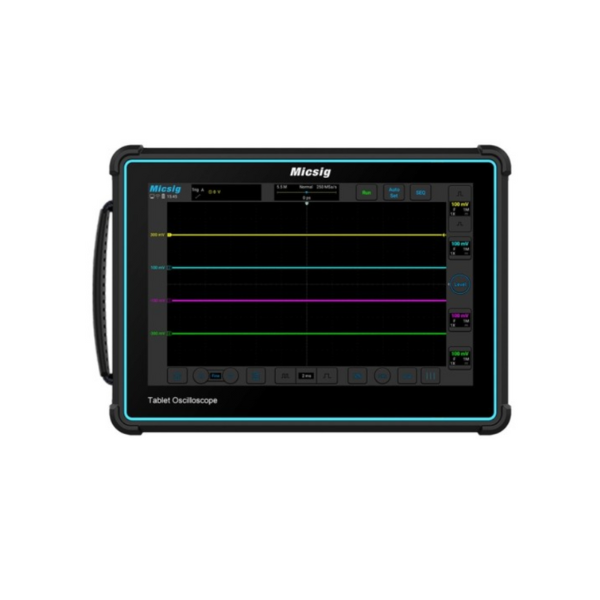

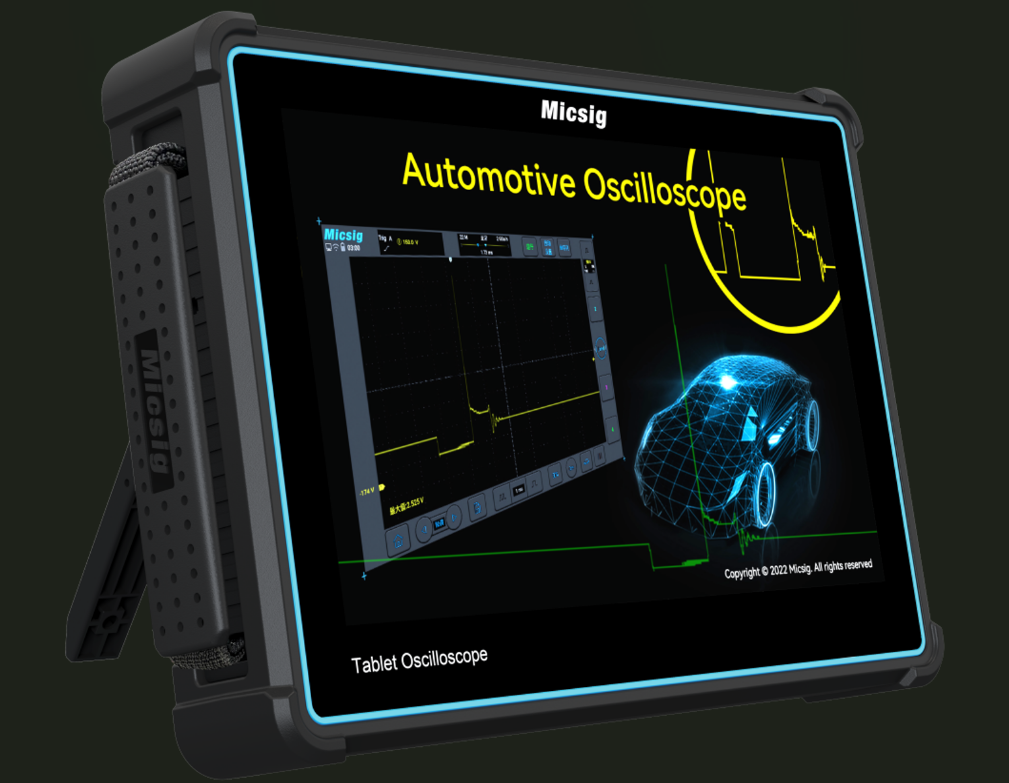

Micsig ATO1004 オシロスコープ 100MHz、4ch、8bit
・周波数帯域： 300M Hz ・チャンネル数： 4 ・最高サンプルレート： 2 GSa/s ・最大レコード長： 220 M ポイント ・最高波形キャプチャレート： 300,000 wfm/s ・10.1インチ タッチスクリーンLCD
- 型番
- ATO1004
- メーカー
- Micsig
- カテゴリ
- タブレット・オシロスコープ
製品概要
・周波数帯域： 100MHz、200MHz、300MHz
・チャンネル数：2/ 4
・最高サンプルレート： 2 GSa/s
・最大レコード長： 220 M ポイント
・最高波形キャプチャレート： 300,000 wfm/s
・10.1インチ タッチスクリーンLCD

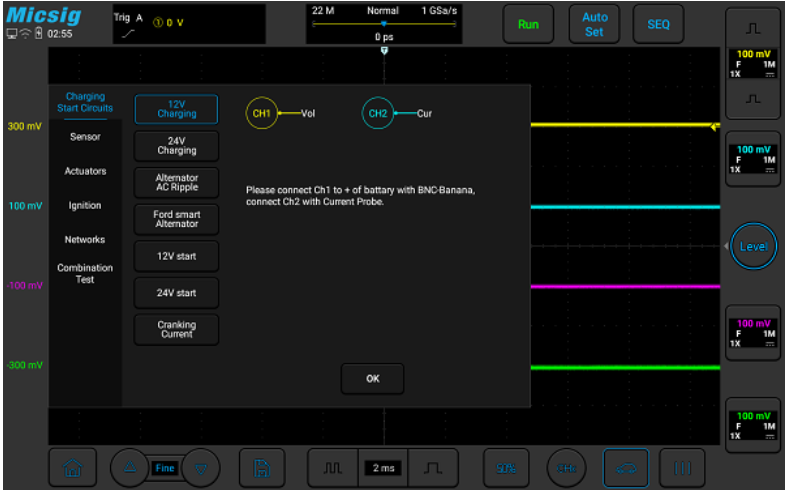

■充電/始動サーキット・テスト
12Vおよび24Vの充電/始動、充電リップル、クランキング電流、およびその他のテストをサポートします。

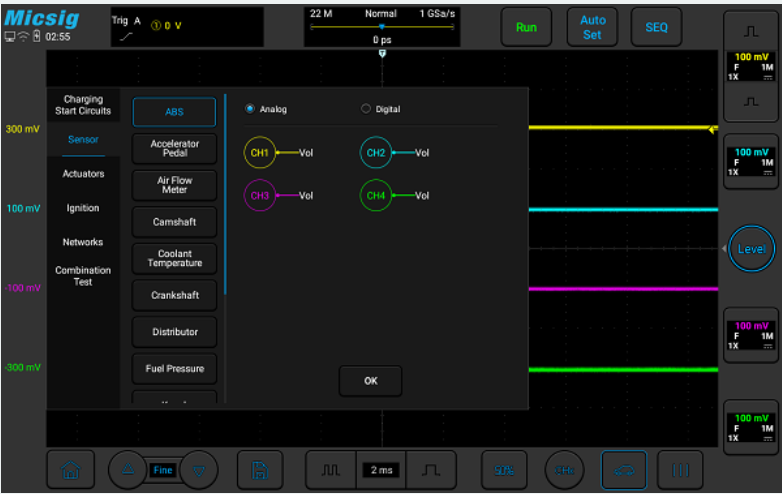

■多彩なセンサー・テスト
ABS、アクセルペダル、スロットルポジション、燃圧、エアフローメーター、クランクシャフト、カムシャフト、ノッキング、吸気圧センサー など様々なセンサーのテストをサポートしています。

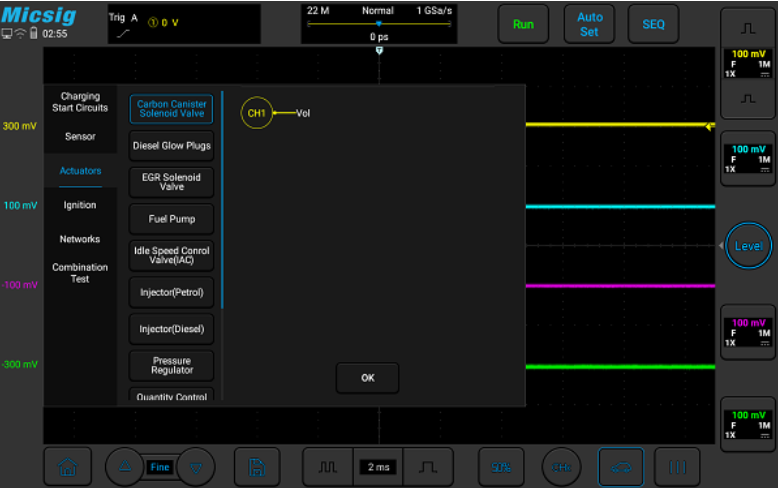

■アクチュエーター・テスト
複数の燃料インジェクターの電圧と電流、ファン制御信号、可変バルブタイミング、カーボンキャニスターソレノイドバルブ、EGRソレノイドバルブ など様々なアクチュエーターのテストをサポートしています。

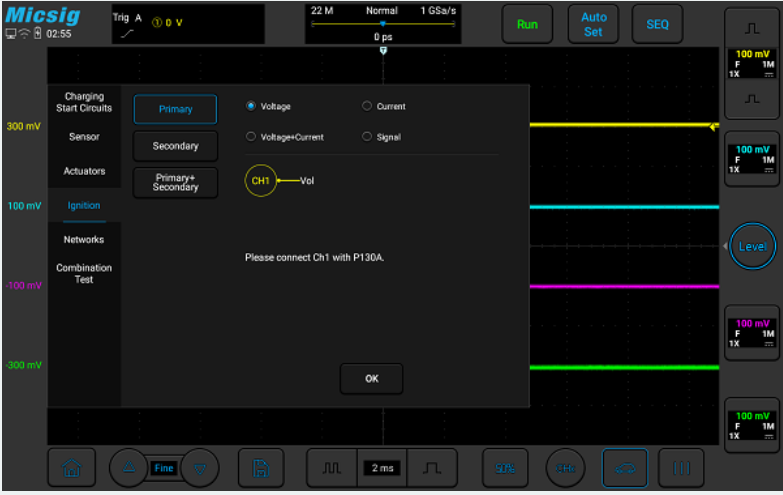

■イグニッション・テスト
プライマリ点火、セカンダリ点火、およびプライマリ+セカンダリ点火の組み合わせテストを含みます。

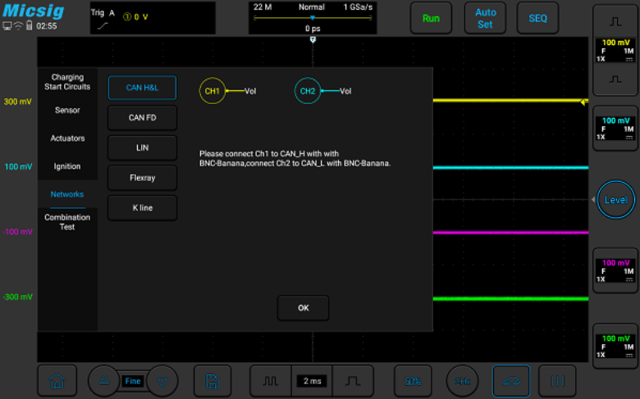

■ネットワーク・テスト
CAN (CAN High / CAN Low)、CAN FD、LIN、FlexRay、K-Lineをサポートしています。

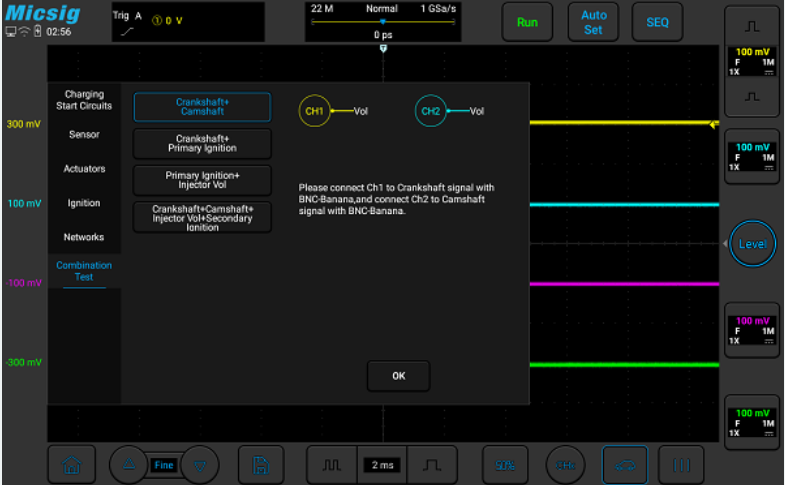

■コンビネーション・テスト
オシロスコープの複数のチャンネルを活用して、クランクシャフトとカムシャフトの組み合わせテスト、または一次点火と燃料インジェクター電圧の組み合わせテストなど、さまざまな組み合わせテストを実行できます。
規格表
| ディスプレイ | 10.1 Inch LCD capacitive touch display，1280*800 resolution，11*10 grids |
|---|---|
| インターフェース | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Grounding, HDMI, Trigger out |
| チャンネル数 | 4 |
| サンプルレート（最大） | 1GSa/s |
| 水平軸スケール | 2ns/div ~ 1ks/div |
| 垂直軸スケール | 1mV/div ~ 10V/div |
| 垂直分解能 | 8bit |
| 立ち上がり時間 | ≤3.5ns |
| 波形取り込みレート（最大） | 78,000 wfms/s |
| ストレージ | 32GB |
| 寸法/重量 | 265*192*50mm / 1.9kg（バッテリー含む） |
| バス・デコーディング | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C |
| 帯域制限フィルタ | 20MHz, Low Pass (to 30KHz) |
| セグメント記録 | 非サポート |
| サポート・テスト | Charging/Start Circuits, Sensors, Actuators, Ignition, Networks (CAN L/H, CAN FD, LIN, Flexray, K line), Combination Tests |

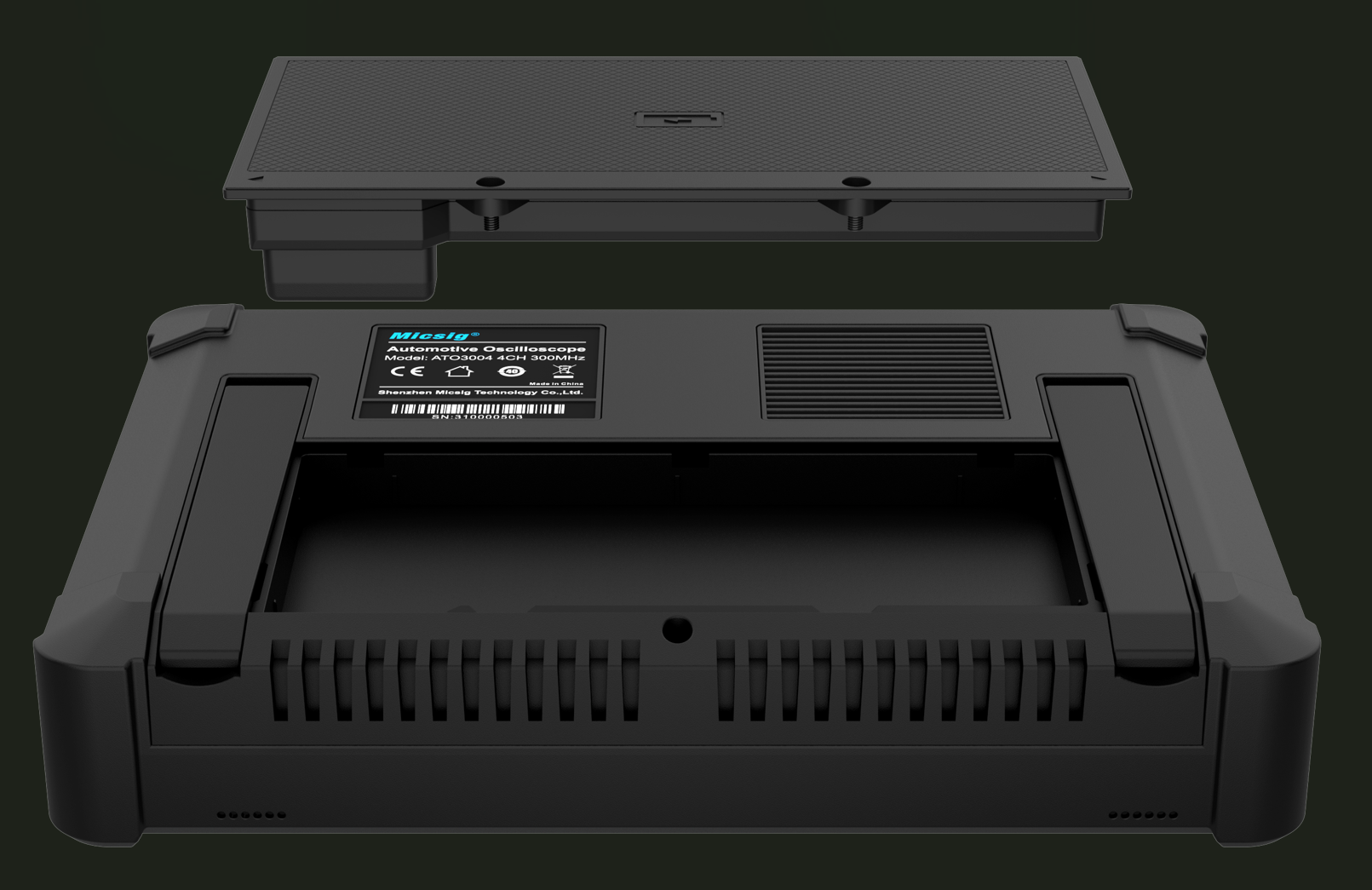

| バッテリ | 7.4V,7500mAh リチウム・イオン・バッテリー |
| 周波数帯域 | 100MHz |
| 最大メモリ長 | 110Mpts |
付属品・オプション
標準付属品 | 数量 |
|---|---|
パッシブプローブ | 2 |
BNCーバナナ・ケーブル | 2（2チャンネルモデル）、4（4チャンネルモデル） |
ワニ口クリップ | 1セット（2チャンネルモデル）、2セット（4チャンネルモデル） |
ソフト・ピン | 1セット（2チャンネルモデル）、2セット（4チャンネルモデル） |
電源アダプタ | 1 |
電源コード | 1 |
よくある質問
QMICISIG製品は購入時の校正書類対応可能ですか？
AMicsig製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
