特長
主な特長
・ 多彩な測定機能：アンテナ給電線路試験、ベクトルネットワーク解析、スペクトラム解析、電界強度測定、パワーモニタリング、ベクトル電圧測定、
USBパワー測定など、豊富なテスト機能を搭載。
・小型・軽量設計：優れた耐環境性能を備え、特殊環境下や現場での測定にも容易に対応。
・8.4インチLCDタッチスクリーン：操作が簡単で、直感的なユーザーインターフェースと視覚的な測定表示を実現。
・多様なデータ保存方式：テストデータの保存・呼び出しが可能。1.5GB以上の大容量内蔵メモリ、USB外部メモリ、SDカードの3種類に対応。
・バッテリー駆動対応：フィールドでの使用に最適。インテリジェント電源管理機能を備え、残量表示、低電圧警告、省電力スリープモードを搭載。
・6独立カーソル表示機能：6本の独立カーソルを同時表示可能で、指先操作によるスライド移動にも対応。
・データ再生・比較機能：保存データの呼び出し、重ね合わせ、比較表示が可能。
-
周波数範囲：30 kHz～6.5 GHz／18 GHz／26.5 GHz／50 MHz～40 GHz

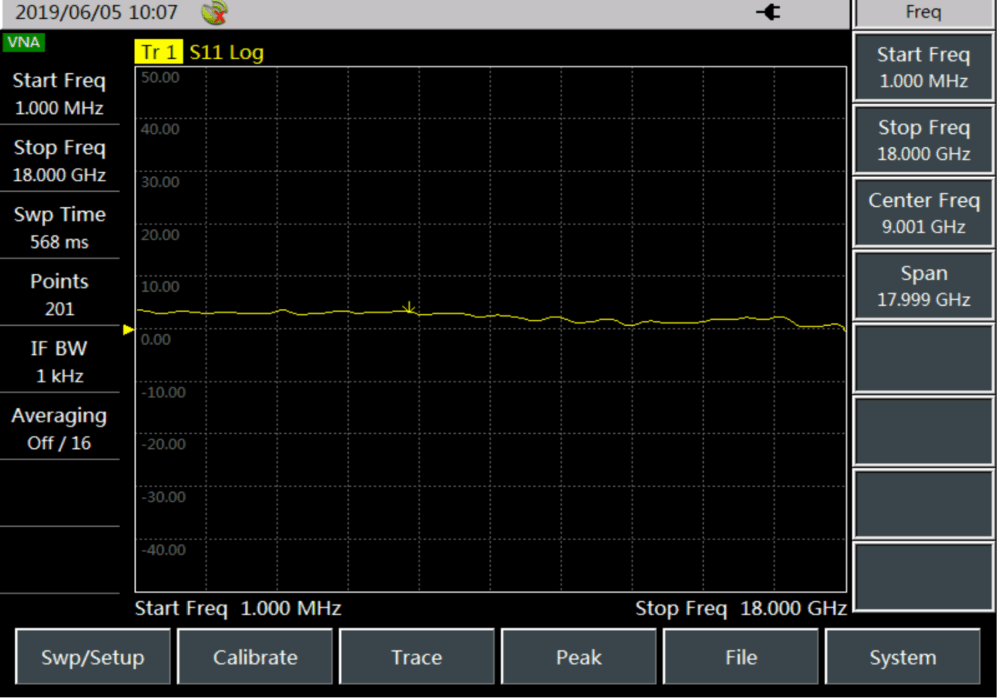

4957B／D／E／F マイクロ波アナライザは、標準的なベクトルネットワーク解析機能を備え、4 Sパラメータの完全測定を実現します。
アンプ、フィルタ、アッテネータ、デュプレクサなどのデバイスに対し、対数・線形・位相・群遅延・インピーダンス・極座標・SWRなど多様な表示形式での測定が可能です。 -
-
-
スペクトラム解析機能（スペクトラム、電界強度、チャネルパワー、占有帯域幅、隣接チャネル電力比、干渉解析、周波数カウンタ）の周波数範囲：100 kHz～6.5 GHz／18 GHz／26.5 GHz／40 GHz
4957シリーズは、広帯域・高感度・広ダイナミックレンジ・優れた位相雑音特性を備え、迅速かつ高効率な信号検出・測定を実現します。
最大3トレース同時表示、標準／サンプル／正ピーク／負ピーク／平均など複数の検出モードを選択可能。

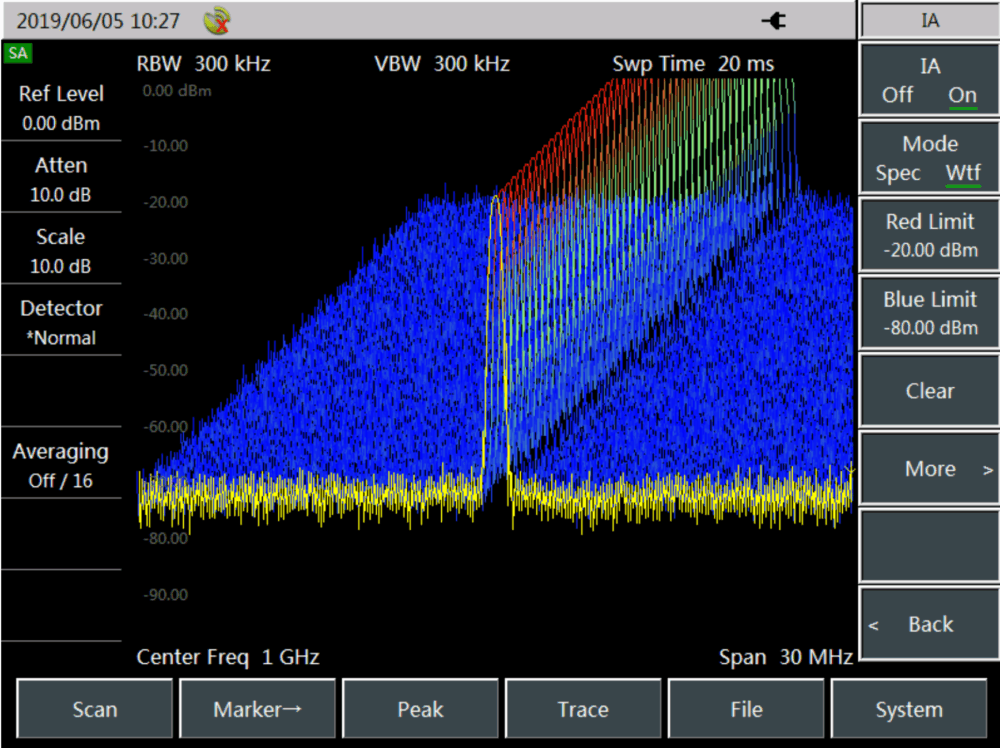

さらに、干渉解析・スペクトログラム・ウォーターフォール表示・データ記録／再生機能を搭載しています。
■ケーブルおよびアンテナ測定
-

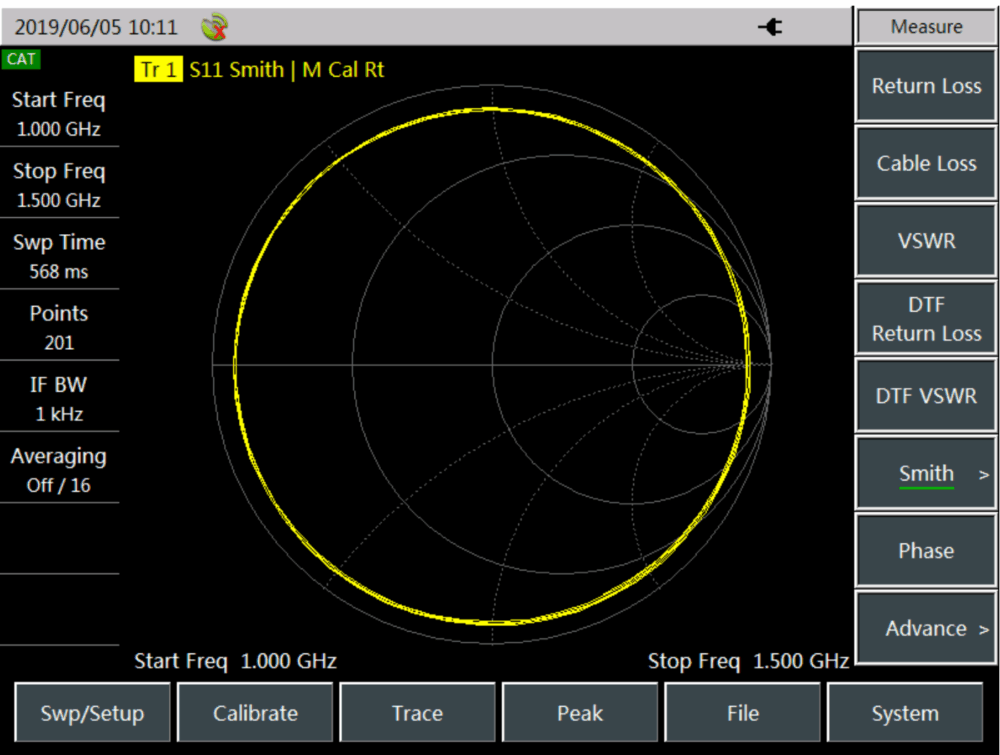

4957シリーズはケーブル・アンテナ給電線測定器として、**リターンロス・VSWR・インピーダンス・ケーブル損失・障害位置（Distance to Fault）**を測定できます。
これにより、給電系統における性能劣化の原因を特定することが可能です。
また、代表的なケーブル／フィーダ仕様が内蔵されており、現場測定を容易にします。
-
-
-
周波数範囲：30 kHz～18 GHz／26.5 GHz／50 MHz～26.5 GHz
被測定デバイスの電気長および位相シフトを高精度に測定可能で、反射・透過特性試験を実施できます。
■USBパワーセンサによるパワー測定
-

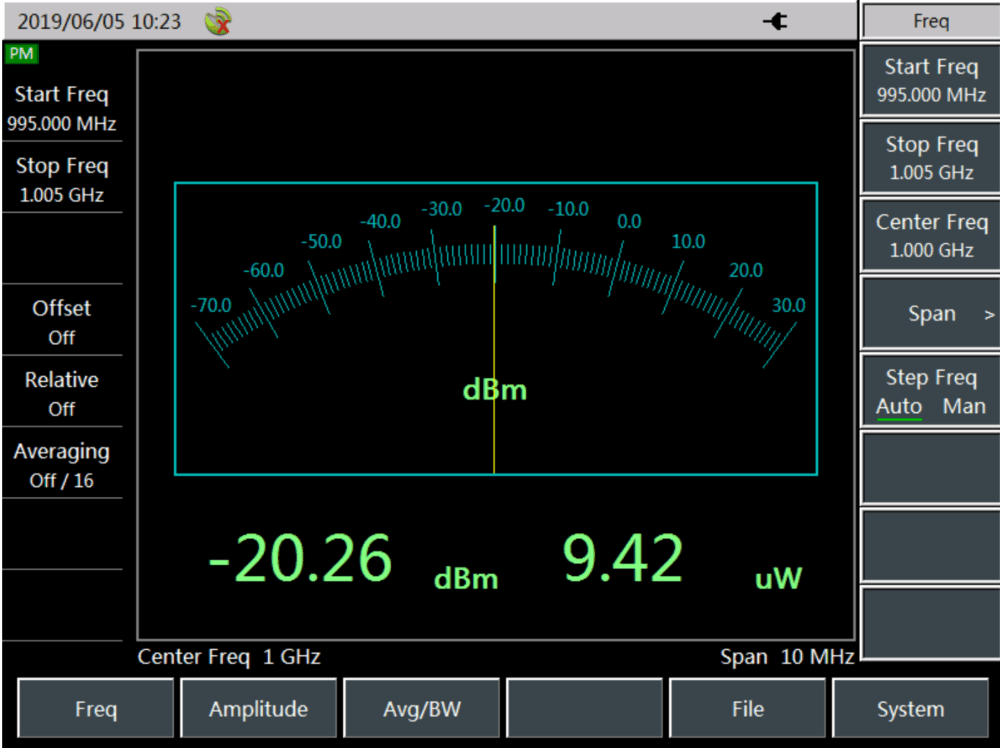

Ceyear製 872XXシリーズ USB CWパワーセンサを用いることで、最大40 GHzまでのRF／マイクロ波電力測定が可能です。
-
-
-
スペクトラム入力ポートを利用して、9 kHz～6.5 GHz／100 kHz～18 GHz／26.5 GHz／40 GHzの範囲でパワーモニタリングおよび測定が可能です。
-
Ceyear製 89101A／B／C／D などの対応アンテナを組み合わせることで、空間電磁環境モニタリングや電波管理に利用できます。
また、ユーザー定義アンテナの登録にも対応し、柔軟なフィールド測定を実現します。 -
価格･仕様
技術仕様（Technical Specifications）
アンテナフィーダテスト
| 項目 | 4957B | 4957D/E | 4957F |
|---|---|---|---|
| 周波数範囲 | 30kHz～6.5GHz | 30kHz～18GHz／26.5GHz | 50MHz～40GHz（最小10MHz） |
| 周波数精度 | ±1×10⁻⁶ | ±1×10⁻⁶ | ±1×10⁻⁶ |
| データポイント数 | 1～10001点 | 同左 | 同左 |
| パワーレベル | 大・小 | 同左 | 同左 |
| 有効指向性 | ≥40dB（30kHz～6.5GHz） ≥40dB（2MHz～500MHz） ≥32dB（500MHz～9GHz） ≥30dB（9GHz～18GHz） ≥28dB（18GHz～26.5GHz） |
同左 | ≥35dB（50MHz～500MHz） ≥32dB（500MHz～18GHz） ≥30dB（18GHz～26.5GHz） ≥28dB（26.5GHz～40GHz） |
ベクトルネットワーク解析（Vector Network Analysis）
| 項目 | 4957B | 4957D/E | 4957F |
|---|---|---|---|
| 周波数範囲 | 30kHz～6.5GHz | 30kHz～18GHz／26.5GHz | 50MHz～40GHz（最小10MHz） |
| 周波数精度 | ±1×10⁻⁶ | ±1×10⁻⁶ | ±1×10⁻⁶ |
| 出力パワー精度 | ±2.5dB（10MHz～6.5GHz） | ±2.5dB（10MHz～26.5GHz） | ±2.5dB（10MHz～26.5GHz）、±3.0dB（26.5GHz～40GHz） |
| 有効ソースマッチ | ≥33dB（300kHz～6.5GHz） | ≥37dB（2MHz～500MHz） ≥30dB（500MHz～9GHz） ≥28dB（9GHz～18GHz） ≥25dB（18GHz～26.5GHz） |
≥30dB（50MHz～500MHz） ≥28dB（500MHz～9GHz） ≥26dB（9GHz～18GHz） ≥18dB（26.5GHz～40GHz） |
| 伝送トラッキング | ±0.08dB（300kHz～6.5GHz） | ±0.25dB（2MHz～500MHz）～±0.35dB（18GHz～26.5GHz） | ±0.25dB（50MHz～500MHz）～±0.6dB（26.5GHz～40GHz） |
| 反射トラッキング | ±0.06dB（300kHz～6.5GHz） | ±0.10dB（2MHz～500MHz）～±0.21dB（18GHz～26.5GHz） | ±0.10dB（50MHz～500MHz）～±0.30dB（33GHz～40GHz） |
| システムダイナミックレンジ | ≥95dB（300kHz～6.5GHz） | ≥85dB（2MHz～18GHz） | ≥85dB（50MHz～18GHz）、≥65dB（33GHz～40GHz） |
| 有効指向性 | ≥40dB（300kHz～6.5GHz） | ≥40dB（2MHz～500MHz）～≥30dB（18GHz～26.5GHz） | ≥35dB（50MHz～500MHz）～≥28dB（26.5GHz～40GHz） |
パワーモニタリング（Power Monitoring）
| 項目 | 4957B | 4957D/E | 4957F |
|---|---|---|---|
| 周波数範囲 | 9kHz～6.5GHz | 100kHz～26.5GHz | 100kHz～40GHz |
| パワー範囲 | −80dBm～+20dBm | −80dBm～+20dBm | −50dBm～+20dBm |
スペクトラム解析（Spectrum Analysis）
| 項目 | 4957B | 4957D/E | 4957F |
|---|---|---|---|
| 分解能帯域幅 | 10Hz～10MHz（1,3,10ステップ） | 同左 | 1Hz～5MHz（1,3,10ステップ） |
| ビデオ帯域幅 | 1Hz～10MHz（1,3,10ステップ） | 同左 | 同左 |
| 表示平均雑音レベル（プリアンプOFF） | ≤−135dBm（2MHz～9GHz）／≤−138dBm（3GHz～6.5GHz） | ≤−135dBm（2MHz～18GHz）／≤−130dBm（13GHz～26.5GHz） | ≤−126dBm（18GHz～26.5GHz）／≤−120dBm（13GHz～18GHz） |
| 表示平均雑音レベル（プリアンプON） | ≤−150dBm（2MHz～10MHz）／≤−157dBm（3GHz～6.5GHz） | ≤−151dBm（2MHz～4.5GHz）／≤−145dBm（7GHz～13GHz） | ≤−138dBm（18GHz～26.5GHz）／≤−135dBm（26.5GHz～40GHz） |
| 位相雑音（CF=1GHz） | ≤−108dBc/Hz@10kHz | ≤−102dBc/Hz@30kHz | ≤−99dBc/Hz@100kHz |
| 振幅全体精度 | ±1.8dB | ±2.0dB（10MHz～18GHz）／±2.3dB（18GHz～26.5GHz） | ±2.3dB（10MHz～26.5GHz）／±2.8dB（26.5GHz～40GHz） |
| 残留応答 | ≤−82dBm（プリアンプOFF）／≤−95dBm（プリアンプON） | ≤−80dBm | ≤−70dBm |
| 最大安全入力レベル | +27dBm | 同左 | 同左 |
一般仕様（General Specifications）
| 項目 | 内容 |
|---|---|
| テストポートタイプ | N型（メス）／3.5mm（メス）／2.4mm（メス） |
| 電源 | 充電式リチウムイオンバッテリー または ACアダプター |
| 消費電力 | ≤30W（充電除く）／≤45W（充電時含む） |
| 動作温度範囲 | −10℃～＋55℃ |
| 保存温度範囲 | −40℃～＋70℃ |
| 湿度条件 | 10℃～30℃：5～95%RH、30℃～40℃：5～75%RH、40℃超：5～45%RH |
| 重量 | 約5.3kg（バッテリー除く） |
| 寸法（W×H×D） | 315mm×220mm×102mm（ハンドル・ブラケット除く） |
| 電源安全入力電圧 | +5V／500mA |
| 推奨校正間隔 | 1年 |
付属品及びオプション
注文情報（Ordering Information）
■ メインユニット（Main Unit）
| 型号 | 説明 |
|---|---|
| 4957B | マイクロ波アナライザ：9kHz／30kHz～6.5GHz |
| 4957D | マイクロ波アナライザ：100kHz／30kHz～18GHz |
| 4957E | マイクロ波アナライザ：100kHz／30kHz～26.5GHz |
| 4957F | マイクロ波アナライザ：100kHz／50MHz～40GHz |
■ 標準構成（Standard Configuration）
| No. | 名称 | 説明 |
|---|---|---|
| 1 | 電源コードアセンブリ | 標準3芯電源コード 入力：100～240V AC 50/60Hz 出力：15V 4A 充電式リチウムイオンバッテリー |
| 2 | CD | ユーザーマニュアル、プログラミングマニュアル、USBドライバ、プログラム制御関数ライブラリ、プログラム例、プログラム制御ライブラリ用インストールファイルを含む |
| 3 | クイックスタートガイド | QuickStart |
| 4 | 出荷検査証 | 工場出荷証明書 |
| 5 | USBケーブル | 標準USB通信ケーブル |
● 4957D/E/F Options
| Model | Designation | Function |
|---|---|---|
| 4957D-01 | User manual | – |
| 4957D-02 | Programming manual | – |
| 4957D-03 | English User manual | – |
| 4957D-04 | English Programming manual | – |
| 4957D-S02 | Antenna feeder test (software) | リターンロス、SWR、ケーブルおよびフィーダの破損点試験用 |

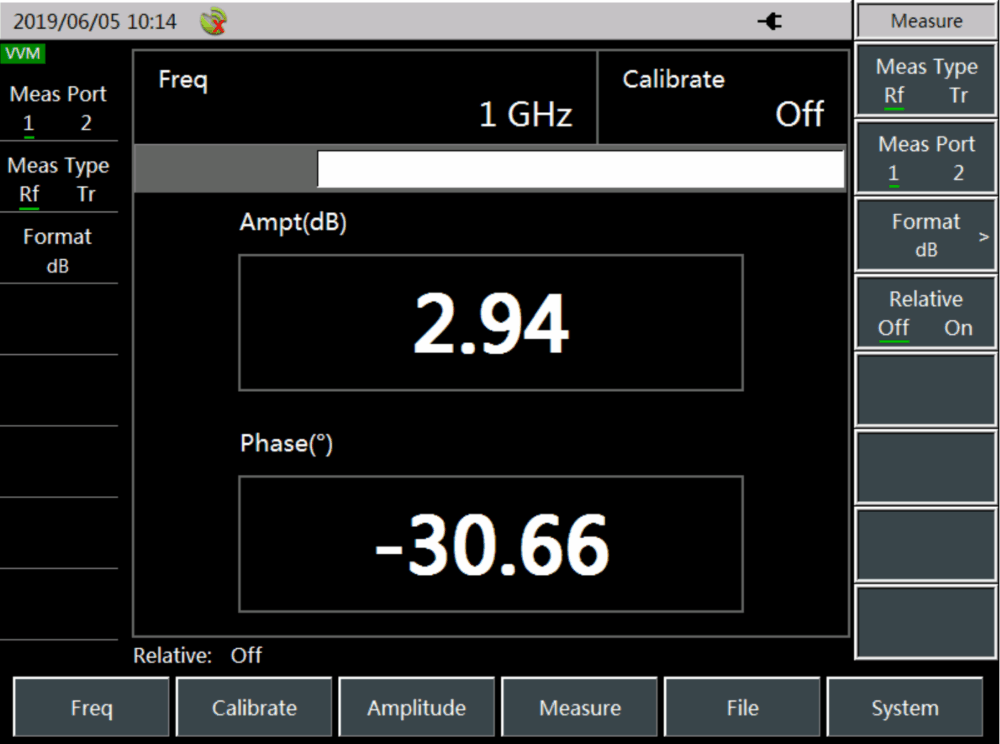

| 4957D-S03 | Vector voltmeter (software) | 位相シフトおよび電気長測定用 |

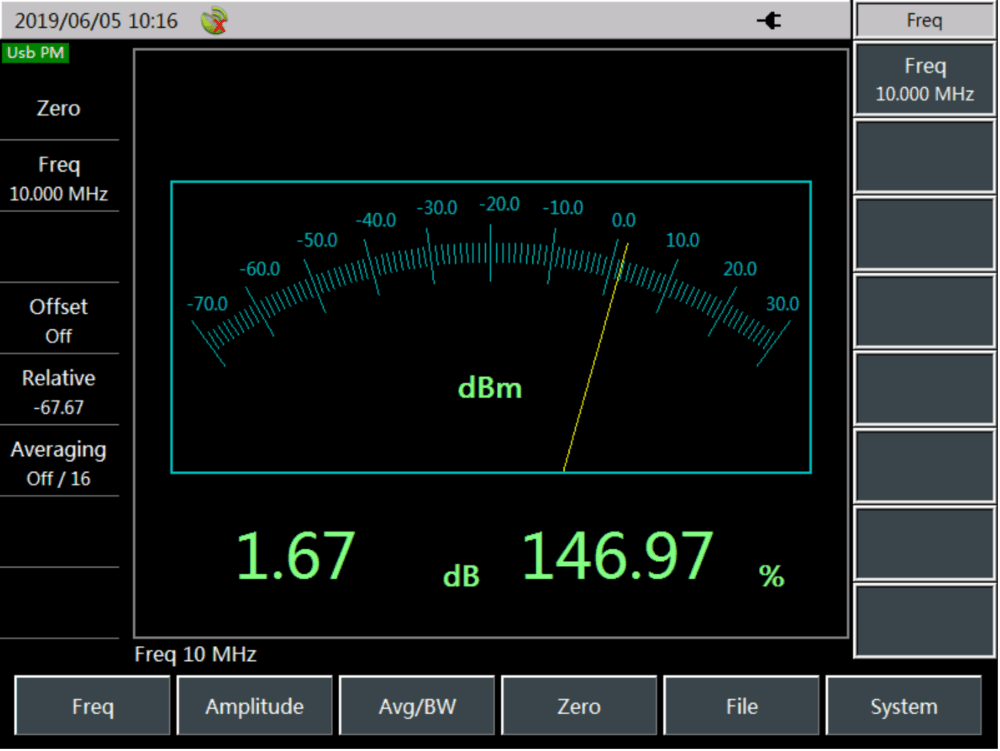

| 4957D-S04 | USB power measurement (software, USB power sensor required) | 外部USBパワーセンサで平均連続波電力を精密測定 |
| 4957D-S05 | Power monitoring (software) | スペクトラム入力ポートから信号電力を受信し測定 |

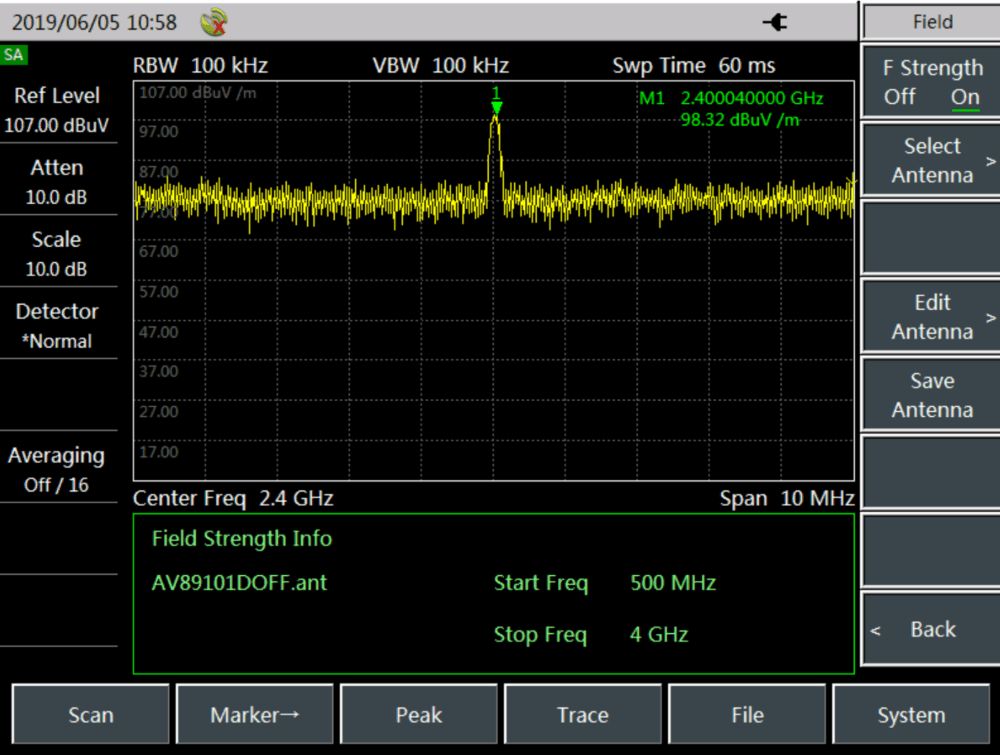

| 4957D-S06 | Field strength measurement (software, antenna required) | 対応アンテナを使用して電界強度を測定 |
| 4957D-S07 | GPS positioning (software, including GPS antenna) | 位置、緯度、経度情報を提供 |
| 4957D-S08 | Provide Electronic calibration software | VNA、ケーブルおよびアンテナ、ベクトル電圧計の校正機能 |
| 4957D-H01 | Rechargeable lithium-ion battery | 予備電池 |
| 4957D-H02 | AC-DC Adapter | バックアップ電源 |
| Model | Designation | Function |
|---|---|---|
| 4957D-H03 | English (panel, keys, signs) | 中国語／輸出向け以外のユーザー用英語表記 |
| 4957D-H04 | 31101A N-type male calibration kit | DC～18GHz、VNA、アンテナフィーダ、電圧計校正用 |
| 4957D-H05 | 31101B N-type male calibration kit | DC～18GHz、VNA、アンテナフィーダ、電圧計校正用 |
| 4957D-H06 | 31132 3.5mm calibration kit | DC～26.5GHz、VNA、アンテナフィーダ、電圧計校正用 |
| 4957D-H07 | 31132A 2.4mm calibration kit | DC～40GHz、VNA、アンテナフィーダ、電圧計校正用 |
| 4957D-H08 | N-type male-male calibration cable GORE-OSZKUZKUZ0240 | 校正および試験用ケーブル |
| 4957D-H09 | N-type female-male calibration cable GORE-OSZKUZKV0240 | 校正および試験用ケーブル |
| 4957D-H10 | 3.5mm female-female calibration cable GORE-0RD0D0220Z4.0 | 校正および試験用ケーブル |
| 4957D-H11 | 3.5mm female-male calibration cable GORE-0RD01D0220Z4.0 | 校正および試験用ケーブル |
| 4957D-H12 | 2.4mm female-female calibration cable GORE-0K0CK0CK024.0 | 校正および試験用ケーブル |
| 4957D-H13 | 2.4mm female-male calibration cable GORE-0K0CJ0CK024.0 | 校正および試験用ケーブル |
| 4957D-H14 | 87230 USB continuous wave power sensor | 9kHz～6GHzの高精度電力測定用 |
| 4957D-H15 | 87231 USB continuous wave power sensor | 10MHz～18GHzの高精度電力測定用 |
| 4957D-H16 | 87232 USB continuous wave power sensor | 10MHz～26.5GHzの高精度電力測定用 |
| 4957D-H17 | 87233 USB continuous wave power sensor | 50MHz～40GHzの高精度電力測定用 |
| 4957D-H18 | 89101A antenna | 10kHz～20MHz、電界強度測定用 |
| 4957D-H19 | 89101B antenna | 20MHz～200MHz、電界強度測定用 |
| 4957D-H20 | 89101C antenna | 200MHz～500MHz、電界強度測定用 |
| 4957D-H21 | 89101D antenna | 500MHz～4000MHz、電界強度測定用 |
| 4957D-H22 | 89901 antenna | 1GHz～18GHz、電界強度測定用 |
| 4957D-H23 | 89401 antenna amplifier | 10kHz～4000MHz、電界強度測定用 |
| 4957D-H24 | 71522D attenuator | 40dB、25W、高出力測定用 |
| 4957D-H25 | 71523C attenuator | 40dB、50W、高出力測定用 |
| 4957D-H26 | 71524C attenuator | 40dB、100W、高出力測定用 |
| 4957D-H27 | 20402 Electronic calibration kit | 300kHz～18GHz用 |
| 4957D-H28 | Soft backpack | 携行用 |
| 4957D-H29 | Aluminum alloy carrying case | 輸送用 |
| 4957D-H30 | Waterproof safety box | 保護輸送用 |
4957B Options
| Model | Designation | Function |
|---|---|---|
| 4957B-01 | User manual | – |
| 4957B-02 | Programming manual | – |
| 4957B-03 | English User manual | – |
| 4957B-04 | English Programming manual | – |
| 4957B-S01 | Antenna feeder test (software) | ケーブル・フィーダのリターンロス、SWR、断点測定用 |
| 4957B-S02 | Vector voltmeter (software) | 位相シフト・電気長測定用 |
| 4957B-S03 | USB power measurement (software, USB power sensor required) | 外部USBパワーセンサを用いて平均信号電力測定 |
| 4957B-S04 | Interference Analysis (Software) | スペクトラム、RSSI、干渉解析機能 |
| 4957B-S05 | AM/FM/PM Analyzer Option | AM/FM/PM変調特性解析機能 |
| 4957B-S06 | Channel Scanner Option | 複数チャネル・周波数測定 |
| 4957B-S07 | Field strength measurement (software, antenna required) | 対応アンテナで電界強度測定 |
| 4957B-S08 | Interference Mapping (Software) | 干渉信号の分布解析および復調 |
| 4957B-S09 | Signal Analysis (Software) | 干渉信号解析・復調・変調分析 |
| 4957B-S10 | Power monitoring (software) | スペクトラム入力ポートから信号電力を受信し測定 |
| 4957B-S11 | GPS positioning (software, including GPS antenna) | 位置・緯度・経度情報を提供 |
| 4957B-S12 | Provide Electronic calibration software | 校正用ソフトウェア |
| 4957B-H01 | Rechargeable lithium-ion battery | バックアップ電池 |
| 4957B-H02 | AC-DC Adapter | バックアップ電源 |
| 4957B-H03 | Purple Cat5e Cable | Point to Point, 2m |
| 4957B-H04 | 20201A N-type male calibration kit | DC～9GHz、VNA、アンテナ、電圧計校正用 |
| 4957B-H05 | 20201B N-type male calibration kit | DC～9GHz、同上 |
| 4957B-H06 | N-type male-male calibration cable GORE-OSZKUZKUZ0240 | 校正および試験用ケーブル |
| 4957B-H07 | N-type female-male calibration cable GORE-OSZKUZKV0240 | 校正および試験用ケーブル |
| 4957B-H08 | 87302A Flexible test cable | N/N-JJ (0.6m) |
| 4957B-H09 | 87302A Flexible test cable | N/N-KK (0.6m) |
| 4957B-H10 | 87230 USB continuous wave power sensor | 9kHz～6GHzの高精度電力測定用 |
| 4957B-H11 | 87231 USB continuous wave power sensor | 10MHz～18GHzの高精度電力測定用 |
| 4957B-H12 | 87232 USB continuous wave power sensor | 50MHz～26.5GHzの高精度電力測定用 |
| 4957B-H13 | 87233 USB continuous wave power sensor | 50MHz～40GHzの高精度電力測定用 |
| 4957B-H14 | 87234F USB peak power sensor | 9kHz～6GHzのピーク電力測定用 |
| 4957B-H15 | 87234E USB peak power sensor | 10MHz～18GHzのピーク電力測定用 |
| 4957B-H16 | 87234F USB peak power sensor | 50MHz～26.5GHzのピーク電力測定用 |
| 4957B-H17 | 87234L USB peak power sensor | 50MHz～40GHzのピーク電力測定用 |
| 4957B-H18 | 89101A antenna | 10kHz～20MHz、電界強度測定用 |
| 4957B-H19 | 89101B antenna | 20MHz～200MHz、電界強度測定用 |
| 4957B-H20 | 89101C antenna | 200MHz～500MHz、電界強度測定用 |
| 4957B-H21 | 89101D antenna | 500MHz～4000MHz、電界強度測定用 |
| 4957B-H22 | 89901 antenna | 1GHz～18GHz、電界強度測定用 |
| 4957B-H23 | 89401 antenna amplifier | 10kHz～4000MHz、電界強度測定用 |
| 4957B-H24 | 71522D attenuator | 40dB、25W、高出力測定用 |
| 4957B-H25 | 71523C attenuator | 40dB、50W、高出力測定用 |
| 4957B-H26 | 71524C attenuator | 40dB、100W、高出力測定用 |
| 4957B-H27 | 20402 Electronic Calibration Kit | 300kHz～18GHz用 |
| 4957B-H28 | Soft backpack | 携行用 |
| 4957B-H29 | Aluminum alloy carrying case | 輸送用 |
| 4957B-H30 | Waterproof safety box | 保管・輸送用 |
