製品名

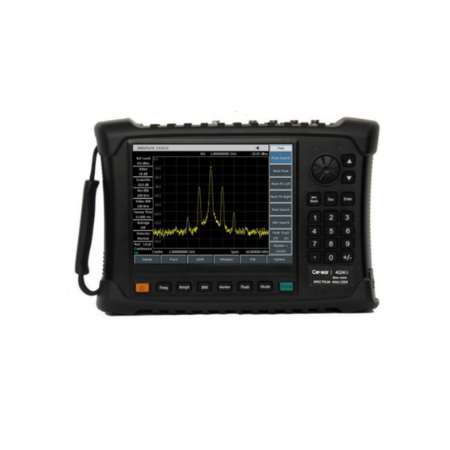

Ceyear社(セイヤー) 4024シリーズ ハンドヘルド・リアルタイム・スペクトラムアナライザ

シリーズ

4024シリーズ

メーカー

用途

  • 特長
  • 価格・仕様
  • 付属品及びオプション
  • 資料
  • FAQ

特長

主な特徴

・周波数範囲: 9kHzから67GHzまで、9モデル
・低表示平均雑音レベル: -163dBm@1Hz RBW(典型値)
・優れた位相雑音性能:
 -112dBc/Hz@100kHz周波数オフセット@1GHzキャリア(4024A/B/C)
 -106dBc/Hz@100kHz周波数オフセット@1GHzキャリア(4024D/E/F/G/H/L)
・高いスイープ速度: 1GHzスパンの場合、最短スイープ時間 <20ms
・分解能帯域幅: 1Hz~10MHz
・全帯域プリアンプ: 標準構成
・各種測定機能: スペクトラムアナライザ、干渉アナライザ(スペクトログラム、RSSI)、AM/FM/PMアナライザ、チャネルスキャナー、高精度パワーメータ、シグナルアナライザ等
・各種インテリジェント測定機能: 電界強度測定、チャネルパワー、占有帯域幅、隣接チャネル電力比、チューン&リッスン、キャリア対ノイズ比、エミッションマスク
・各種補助試験インターフェース: 10MHz基準入力/出力インターフェース、GPSアンテナインターフェース、ゼロスパンIF出力インターフェース、外部トリガ入力インターフェース等





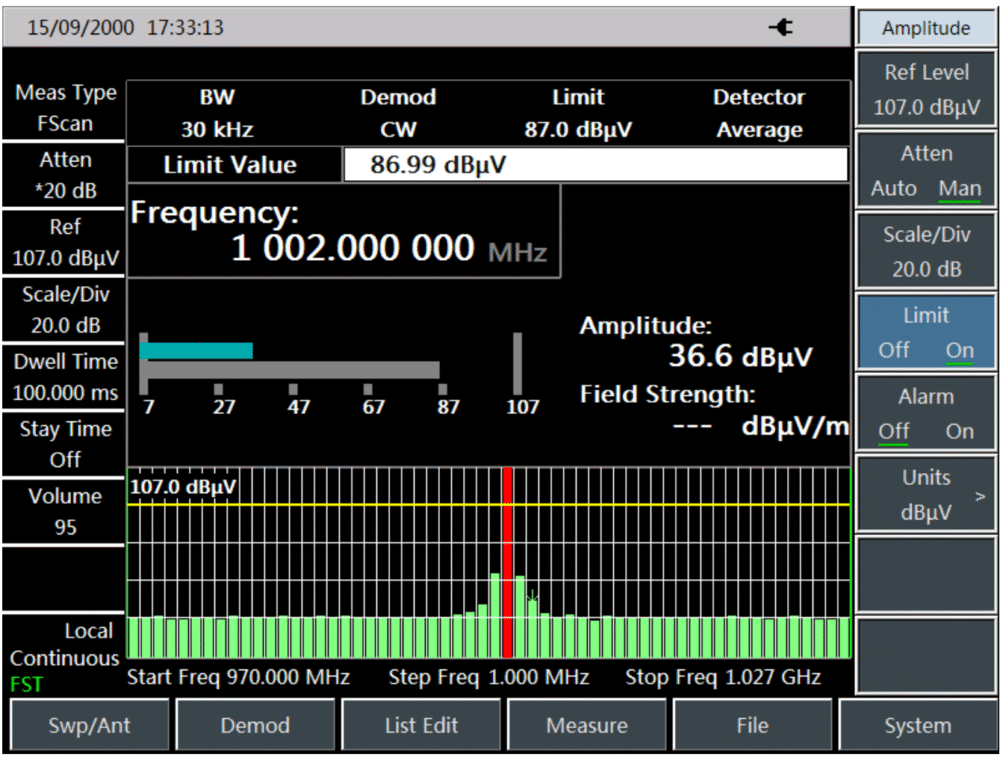

電界強度






電界強度

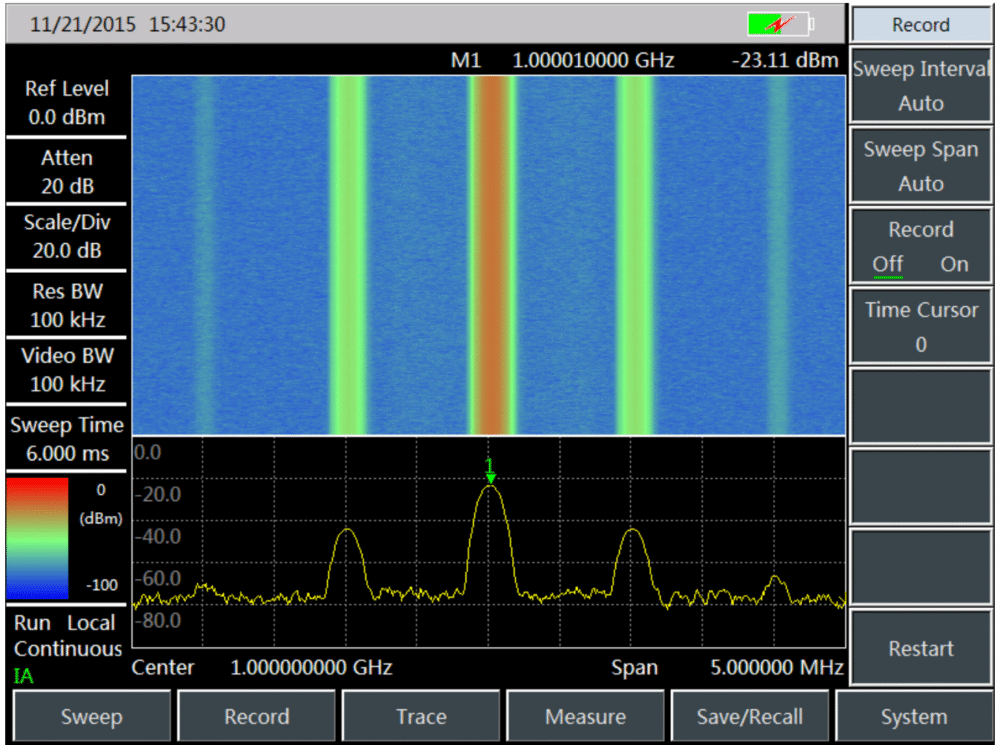

干渉アナライザー(スペクトログラム)



干渉アナライザー(スペクトログラム)

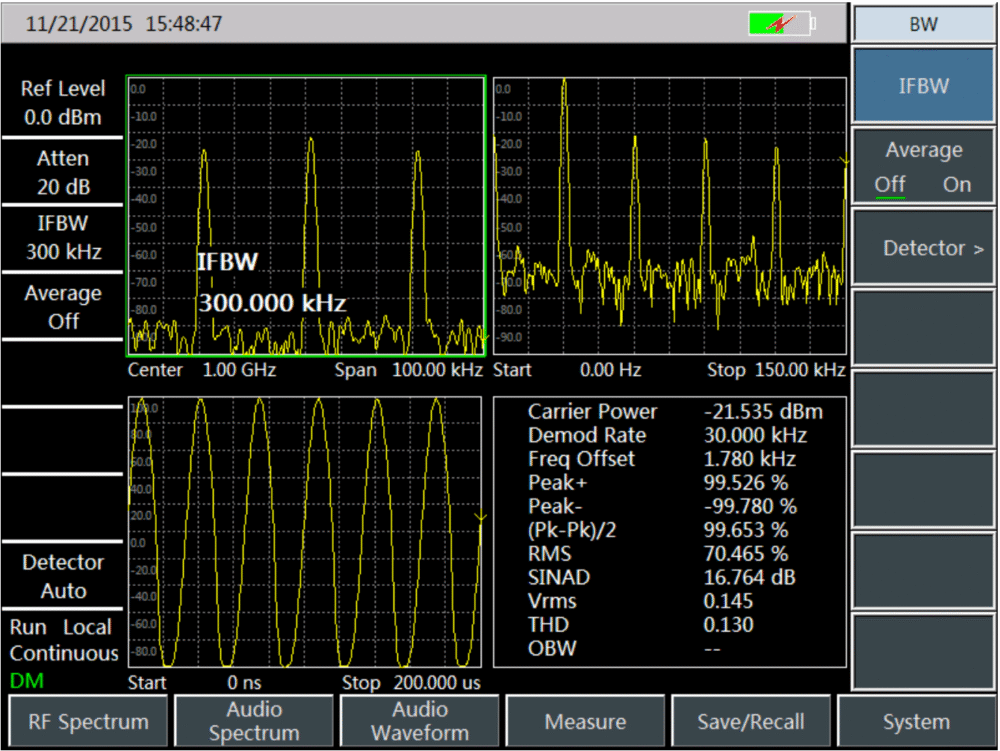

AM/FM/PM復調

AM/FM/PM復調

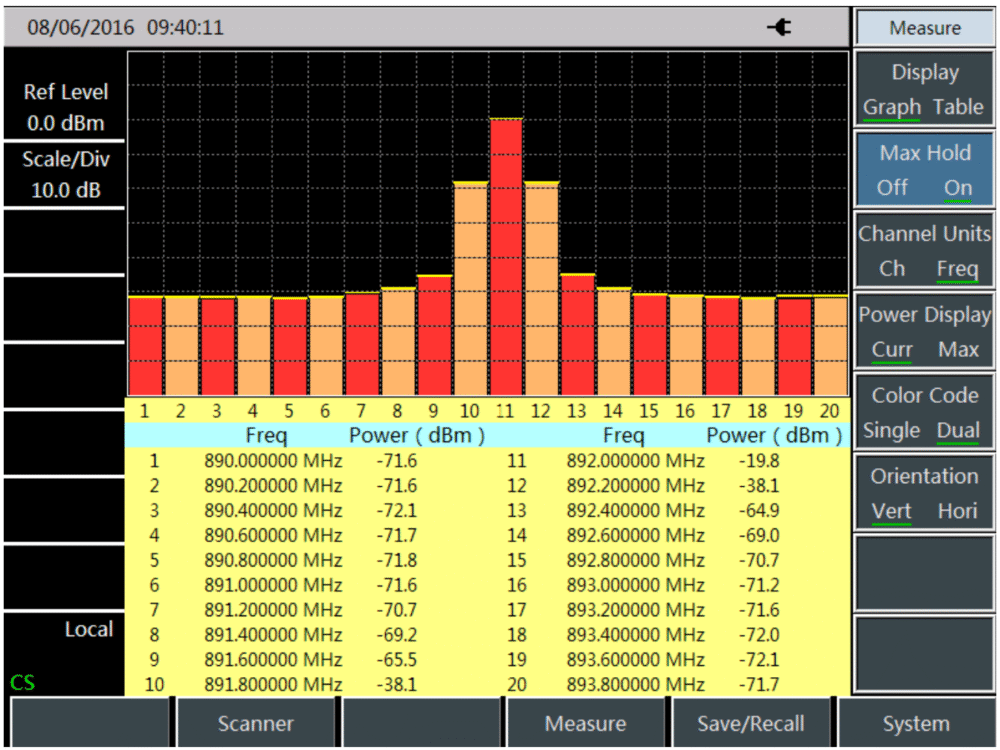

チャネルスキャナー



チャネルスキャナー

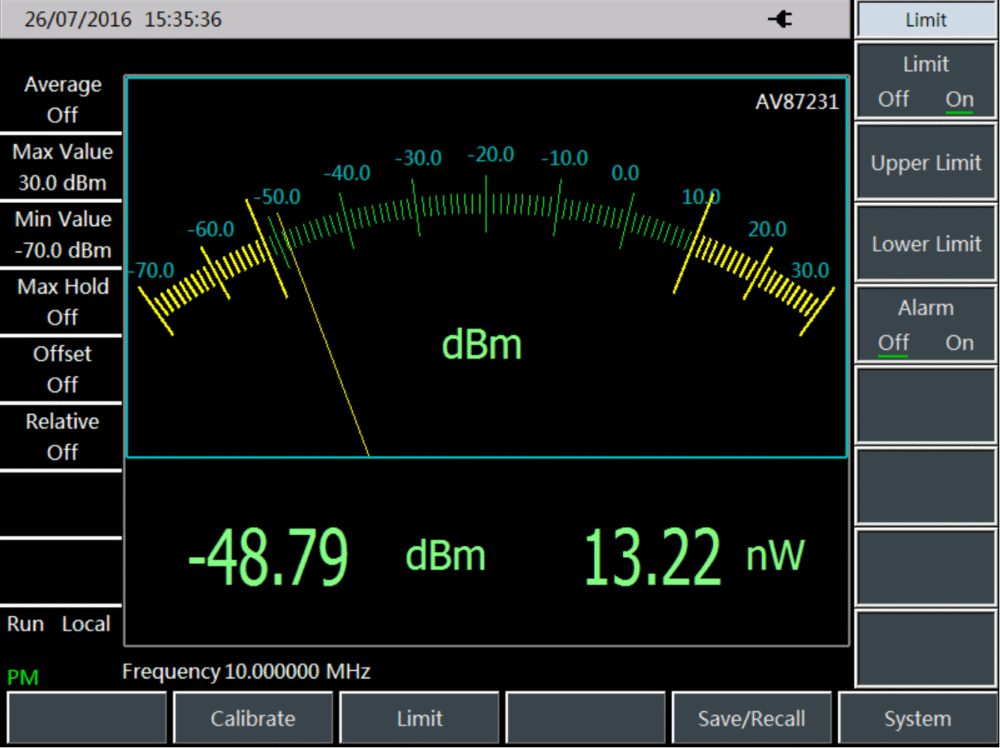

パワーメータ(USBパワープローブ)

パワーメータ(USBパワープローブ)

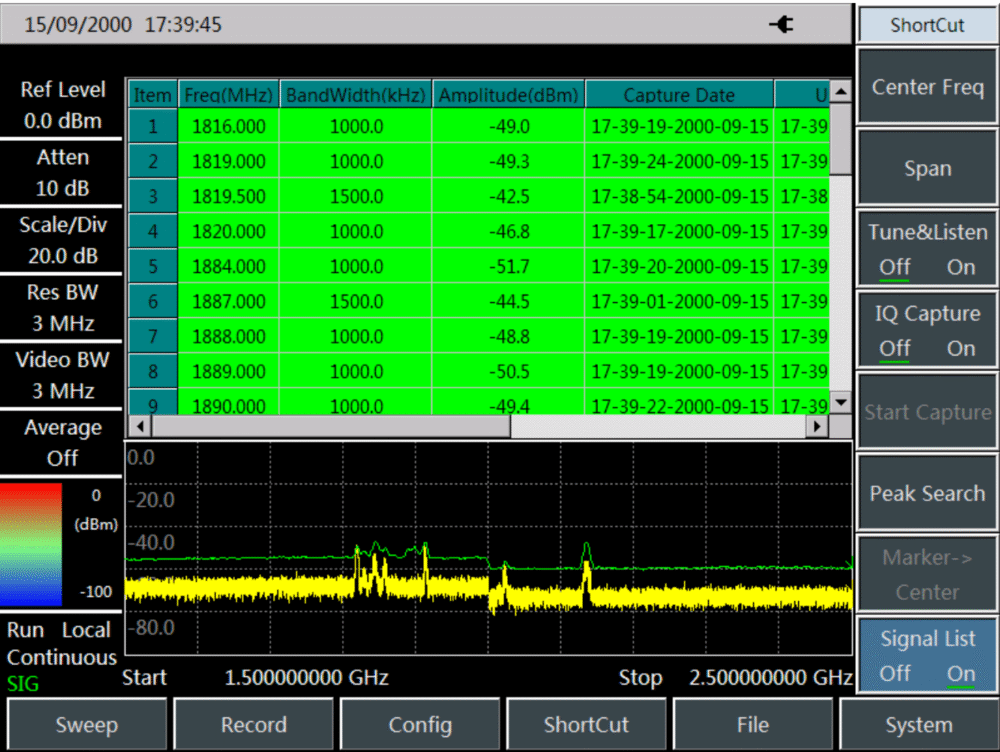

信号アナライザー



信号アナライザー

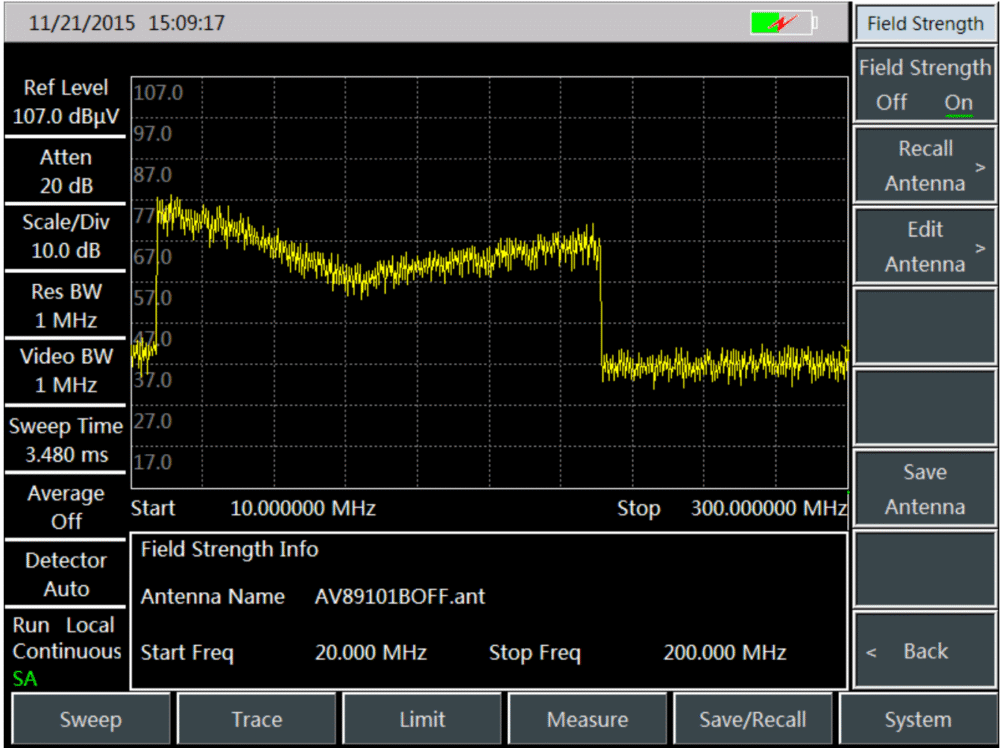

電界強度測定

電界強度測定

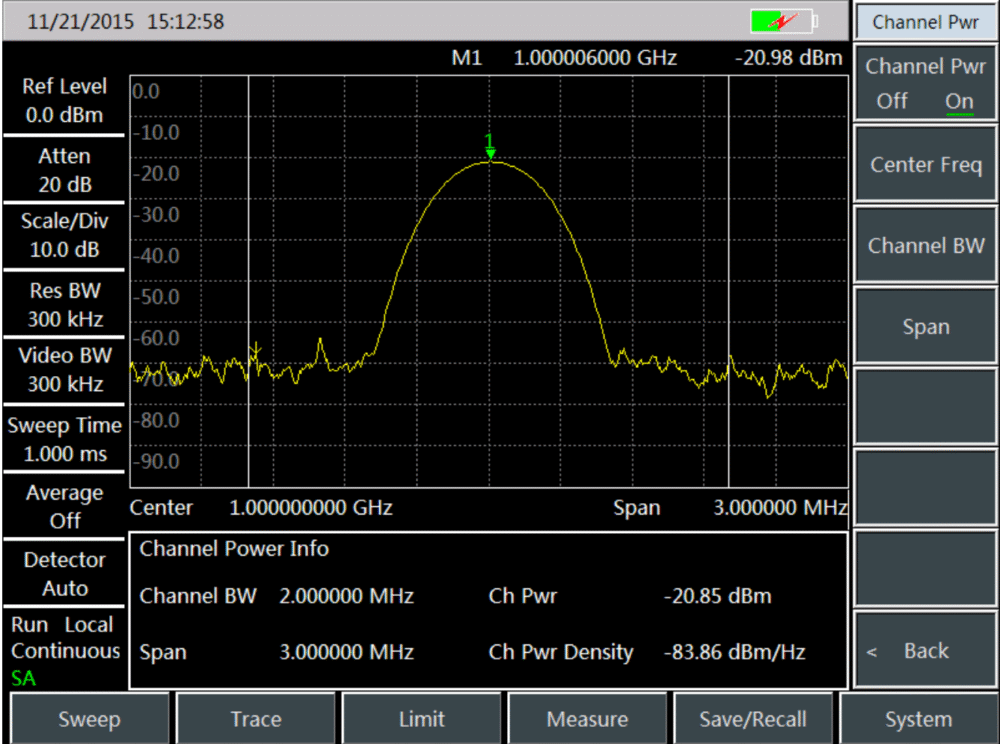

チャネルパワー



チャネルパワー

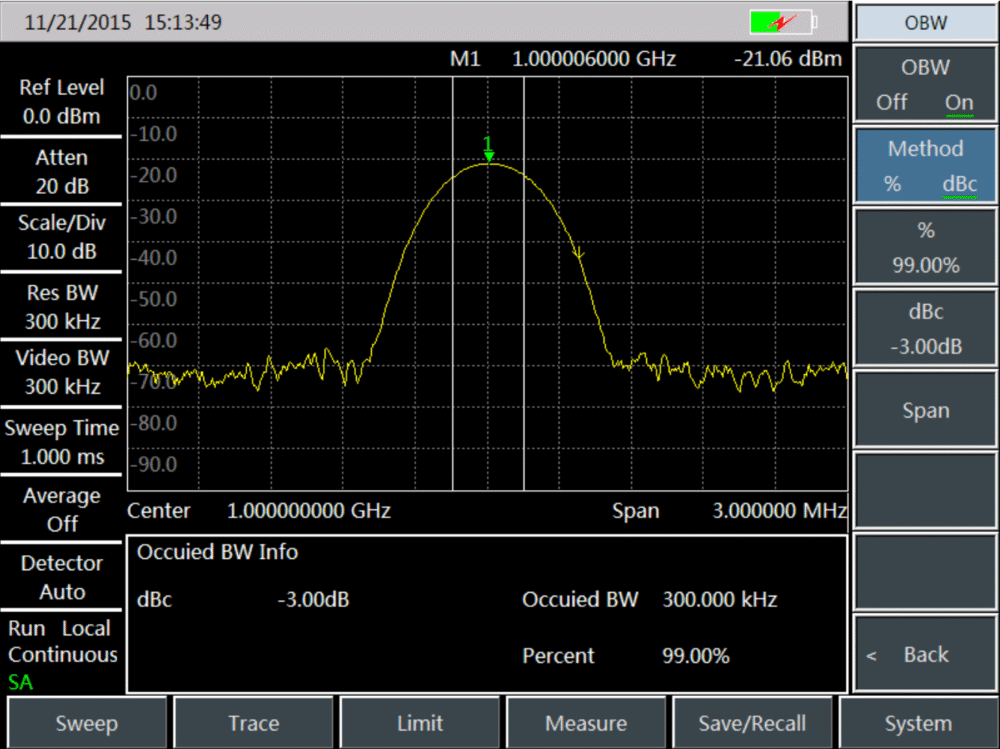

占有帯域幅

占有帯域幅

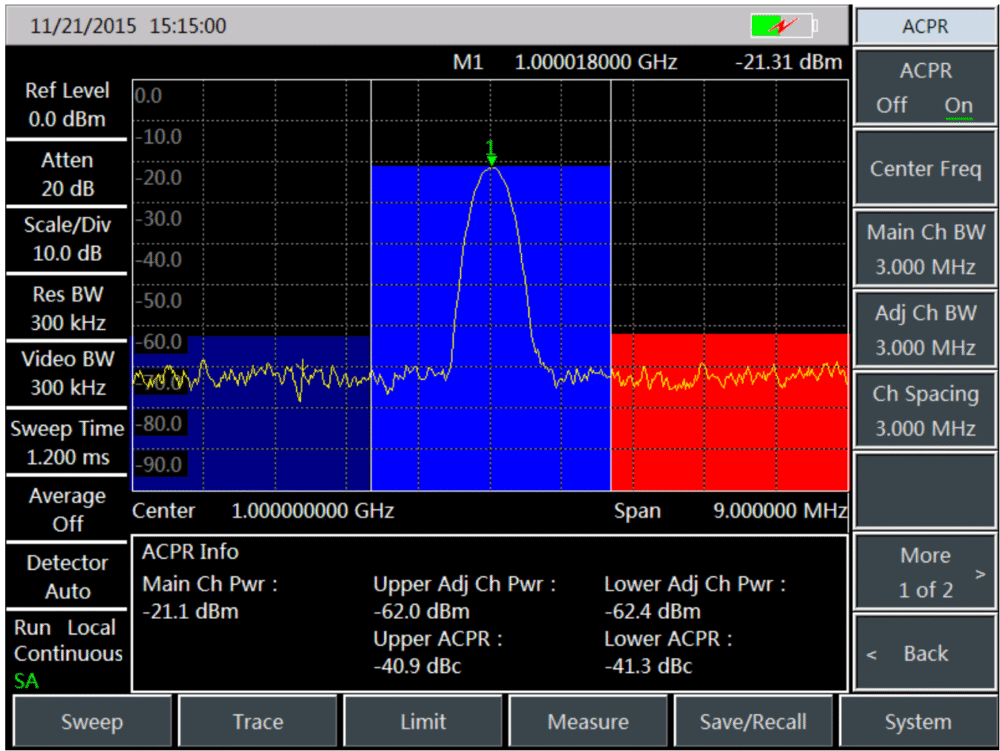

隣接チャネル電力比



隣接チャネル電力比

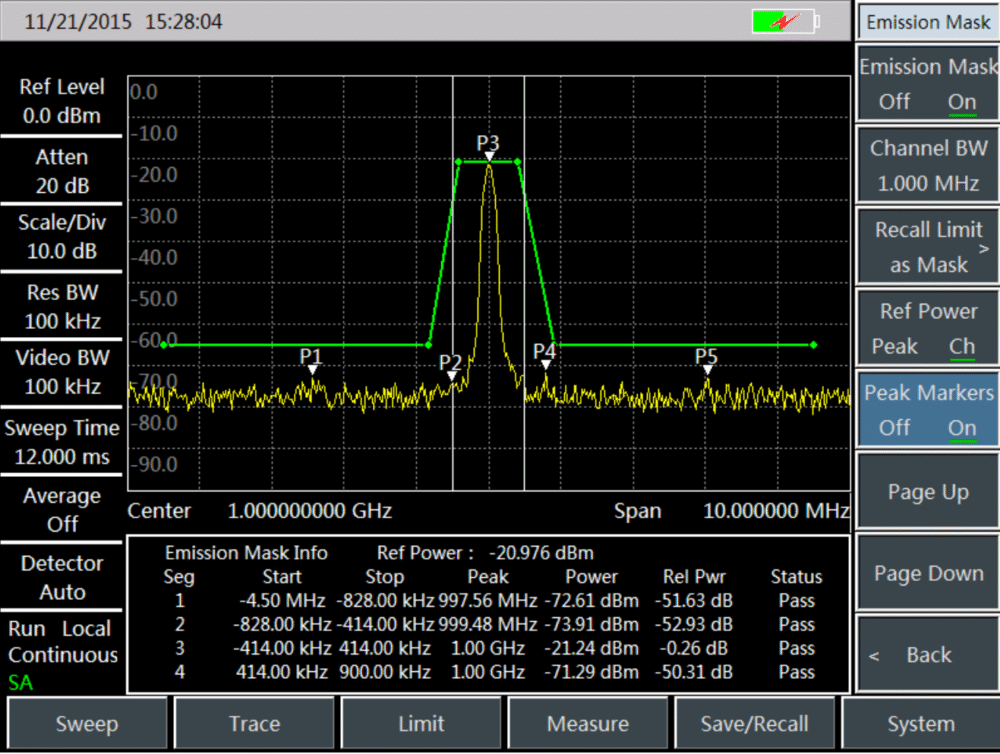

エミッションマスク

エミッションマスク

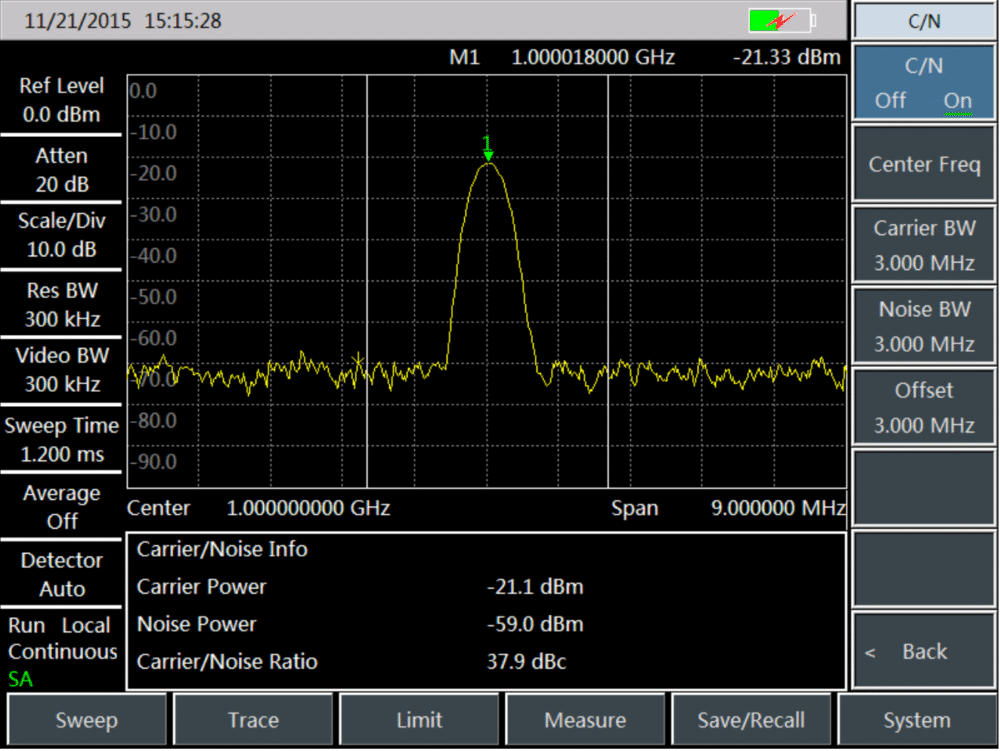

キャリア対雑音比



キャリア対雑音比

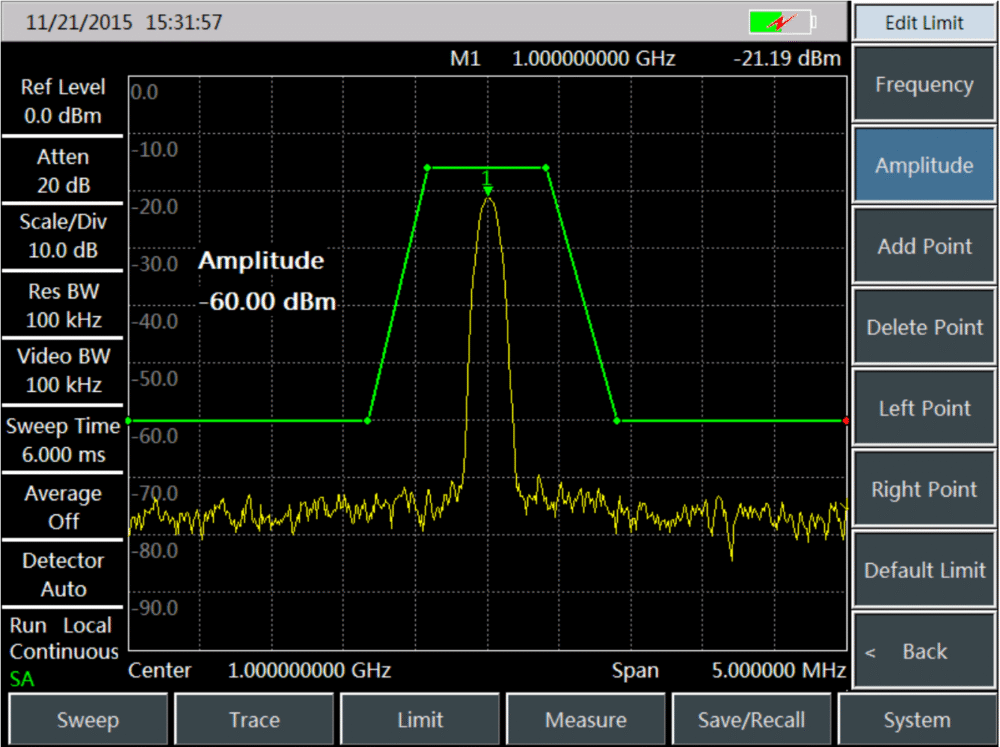

リミットライン

リミットライン



リストスイープ







リストスイープ

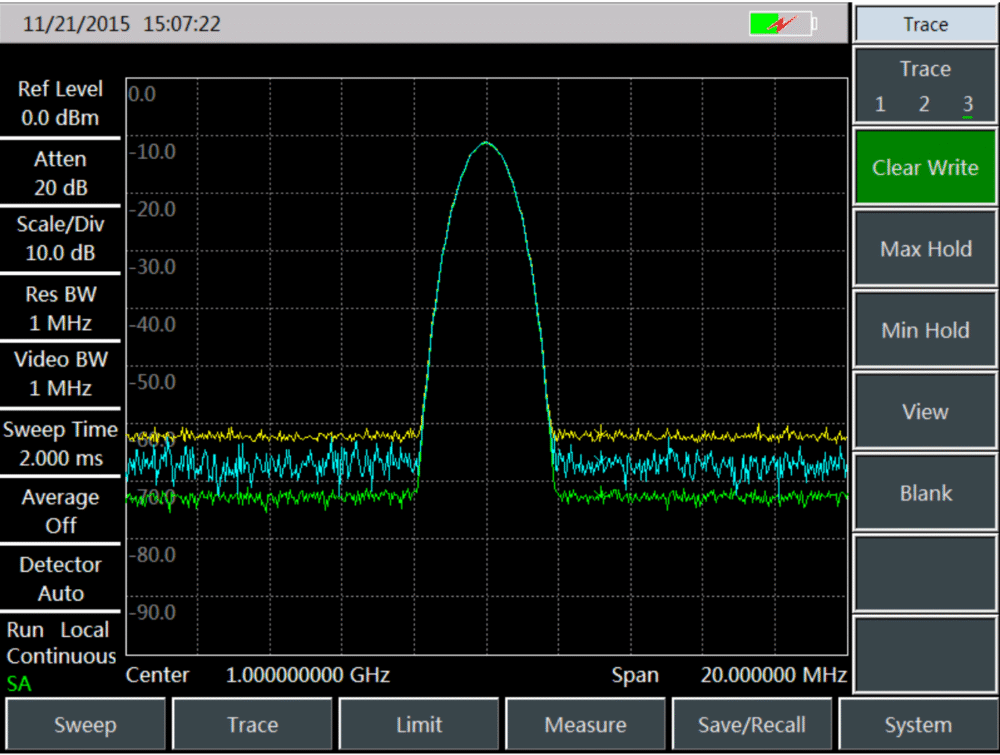

マルチトレース

マルチトレース

価格・仕様



型号

4024A/B/C/D/E/F/G/H/L

周波数範囲

4024A: 9kHz~4GHz
4024B: 9kHz~6.5GHz
4024C: 9kHz~9GHz
4024D: 9kHz~20GHz
4024E: 9kHz~26.5GHz
4024F: 9kHz~32GHz
4024G: 9kHz~44GHz
4024H: 9kHz~50GHz
4024L: 9kHz~67GHz

周波数リファレンス

周波数: 10MHz
老化率: ±0.5ppm/年
初期周波数精度: ±0.3ppm
温度安定度: ±0.1ppm(-10~50℃、25℃に比較して)

スキャン時間

範囲: 10μs~600s(ゼロスパン)
精度: ±2.00%(ゼロスパン)

周波数読み出し精度

周波数読み出し精度=±(周波数読み出し値×周波数リファレンス誤差 + 2%×スパン + 10%×分解能帯域幅)

スパン幅

範囲:100Hz~対応モデルの上限周波数、または0Hz
精度:±2.0%
分解能帯域幅:1Hz~10MHz(1~3倍ステップ)
ビデオ帯域幅:1Hz~10MHz(1~3倍ステップ)

SSB位相雑音(キャリア1GHz)

4024A/B/C:
≤-108dBc/Hz@周波数オフセット10kHz
≤-112dBc/Hz@周波数オフセット100kHz
≤-118dBc/Hz@周波数オフセット1MHz
≤-129dBc/Hz@周波数オフセット10MHz

4024D/E/F/G/H/L:
≤-102dBc/Hz@周波数オフセット10kHz
≤-106dBc/Hz@周波数オフセット100kHz
≤-111dBc/Hz@周波数オフセット1MHz
≤-123dBc/Hz@周波数オフセット10MHz

表示平均ノイズレベル
(入力端に50Ω負荷、0dB入力減衰、平均検波、ビデオタイプ対数、RBWを1Hzに正規化、20℃~30℃)

■4024A/B/C:

プリアンプオフ:
≤-140dBm(10MHz~3GHz)
≤-138dBm(3GHz~9GHz)

プリアンプオン:
≤-160dBm(10MHz~3GHz)
≤-157dBm(3GHz~9GHz)

■4024D/E/F/G:

プリアンプオフ:
≤-138dBm(10MHz~20GHz)
≤-135dBm(20GHz~32GHz)
≤-127dBm(32GHz~40GHz)

プリアンプオン:
≤-157dBm(10MHz~20GHz)
≤-154dBm(20GHz~32GHz)
≤-148dBm(32GHz~40GHz)

■4024H/L:

プリアンプオフ:
≤-135dBm(10MHz~20GHz)
≤-134dBm(20GHz~32GHz)
≤-129dBm(32GHz~40GHz)
≤-120dBm(40GHz~46GHz)
≤-114dBm(46GHz~50GHz)
≤-114dBm(50GHz~60GHz)
≤-100dBm(60GHz~67GHz)
プリアンプオン:
≤-153dBm(10MHz~20GHz)
≤-152dBm(20GHz~32GHz)
≤-147dBm(32GHz~40GHz)
≤-142dBm(40GHz~46GHz)
≤-132dBm(46GHz~50GHz)
≤-132dBm(50GHz~60GHz)
≤-118dBm(60GHz~67GHz)

残留応答
(RF入力整合、0dB減衰)


■4024A/B/C(例外周波数:3.2GHz):

プリアンプオフ:
≤-82dBm(10MHz~9GHz)
プリアンプオン:
≤-95dBm(10MHz~9GHz)

■4024D/E/F/G(例外周波数:3.2GHz):

プリアンプオフ:
≤-90dBm(10MHz~13GHz)
≤-85dBm(13GHz~20GHz)
≤-80dBm(20GHz~44GHz)
プリアンプオン:
≤-100dBm(10MHz~32GHz)
≤-95dBm(32GHz~44GHz)

二次高調波歪み
(減衰0dB、-30dBm入力)

4024A/B/C/H/L:<-65dBc
4024D/E/F/G:<-60dBc

絶対振幅精度
(入力信号0dBm~-50dBm、すべての設定が自動カップリング、20℃~30℃、30分の予熱)

±1.8dB(10MHz~13GHz)
±2.3dB(13GHz~40GHz)
±2.7dB(40GHz~50GHz)
±3.0dB(50GHz~67GHz)

入力アッテネーター

■4024A/B/C/H/L:
+27dBm ピーク(典型値)(≥10dB減衰)
+20dBm ピーク(典型値)(<10dB減衰)
+10dBm ピーク(典型値)(プリアンプオン)

■4024D/E/F/G:
+30dBm ピーク(典型値)(≥10dB減衰)
+23dBm ピーク(典型値)(<10dB減衰)
+13dBm ピーク(典型値)(プリアンプオン)

基準レベル

範囲:-120dBm~+30dBm
変換不確かさ:±1.20dB

外形寸法

314mm(幅)×218mm(高さ)×91mm(奥行)(ハンドル、スタンドを除く)
338mm(幅)×218mm(高さ)×100mm(奥行)(ハンドル、スタンドを含む)

重量(電池を含まず)

4024A/B/C:≤4.5kg
4024D/E/F/G:≤5.1kg
4024H/L:≤5.3kg

動作温度

-10℃~+50℃(電池動作温度は0℃~+45℃)

保管温度

-40℃~+70℃(電池保管温度は-20℃~+60℃)

電磁適合性

GJB 3947A-2009の3.9.1の要件に準拠

バッテリー駆動時間

4024A/B/C:約3時間
4024D/E/F/G:約2.5時間
4024H/L:約2時間(標準)

全体の消費電力(電池充電を含まず)

4024A/B/C:≤25W
4024D/E/F/G:≤33W
4024H/L:≤38W

テストポート

RF入力:
4024A/B/C/D/E:Type-Nコネクタ(メス)
4024F/G:2.4mmコネクタ(オス)
4024H/L:1.85mmコネクタ(オス)

RF出力:
4024A/B/C用トラッキングジェネレータオプションのテストインターフェース:Type-Nコネクタ(メス)

その他のインターフェース

10MHz基準入力/出力:BNC(メス)コネクタ
外部トリガ入力:BNC(メス)コネクタ
IF出力:BNC(メス)コネクタ
GPSアンテナ入力:BNC(メス)コネクタ

付属品及びオプション

No 説明
1 標準3相電源コード
2 電源アダプタ
3 クイックガイド
4 USBケーブル
5 内蔵充電式リチウムイオン電池
6 適合証明書









オプション型式 詳細
4024-001 英語版付属品(英語表示、キー、メニュー)
4024-002 ユーザーマニュアル(中国語)
4024-003 ユーザーマニュアル(英語)
4024-004 プログラミングマニュアル(中国語)
4024-005 プログラミングマニュアル(英語)
4024-006 電源アダプタ
4024-007 充電式リチウムイオン電池
4024-008 紫色Cat5eケーブル(ポイントtoポイント、2m)
4024-009 Micro SDカード(Class4、容量8G)
4024-010 GPSアンテナ
4024-011 USBパワーメータオプション(USBパワープローブ機能提供、要USBパワープローブ:012/013/014/015)
4024-012 87230 USB CWパワープローブ(9kHz~6GHz)
4024-013 87231 USB CWパワープローブ(10MHz~18GHz)
4024-014 87232 USB CWパワープローブ(50MHz~26.5GHz)
4024-015 87233 USB CWパワープローブ(50MHz~40GHz)
4024-016 干渉解析オプション(スペクトログラム、RSSI測定機能等)
4024-017 AM/FM/PM解析オプション(変調特性解析)
4024-018 チャネルスキャナオプション(複数チャネル信号電力測定)
4024-019 リストスイープオプション(複数周波数帯連続スイープ測定)
4024-020 ゼロスパンIF出力(第1または第4IF信号出力、2種のうち1つ選択)
4024-021 89101Aアンテナ(10kHz~200MHz)
4024-022 89101Bアンテナ(200MHz~500MHz)
4024-023 89101Cアンテナ
4024-024 89101Dアンテナ(690MHz~4GHz)
4024-025 89401アンテナアンプ(690MHz~4GHz、N(f))
4024-026 89901アンテナ(16GHz、N(f))
4024-027 89902アンテナ(1.8GHz~40GHz、φ2.92mm)
4024-028 機器保護バッグ
4024-029 バックパック
4024-030 安全計測用キャリングケース
4024-031 89901アンテナハンドル(027オプション用)
4024-032 89902アンテナハンドル(027オプション用)
4024-034 フィールド強度測定オプション(Pscan、Fscan、Mscan機能)
4024-035 4GHzトラッキングジェネレータ(4024A専用)
4024-036 6.5GHzトラッキングジェネレータ(4024B専用)
4024-037 9GHzトラッキングジェネレータ(4024専用)
4024-038 ロケーションアナライザオプション(010、050、038オプション要)
4024-039 干渉マップ(010オプション要)
4024-041 全方向ホイップアンテナ(700MHz~2700MHz)
4024-042 指向性アンテナ(700MHz~4GHz)
4024-043 指向性アンテナ(700MHz~6GHz)
4024-044 指向性アンテナ(680MHz~10GHz)
4024-045 指向性アンテナ(680MHz~20GHz)
4024-046 指向性アンテナ(400MHz~4GHz)
4024-047 指向性アンテナ(400MHz~6GHz)
4024-048 指向性アンテナ(380MHz~10GHz)
4024-049 指向性アンテナ(380MHz~20GHz)
4024-050 外部電子コンパス(038オプション要)
4024-051 全方向アンテナ(680MHz~6GHz)
4024-052 全方向アンテナ(380MHz~3GHz)
4024-053 VHF/UHF延長型ホイップアンテナ(140MHz/430MHz)
4024-054 指向性アンテナ(700MHz~4GHz)
4024-055 指向性アンテナ(700MHz~6GHz)
4024-056 指向性アンテナ(680MHz~10GHz)
4024-057 指向性アンテナ(680MHz~18GHz)
4024-058 指向性アンテナ(680MHz~25GHz)
4024-059 指向性アンテナ(680MHz~35GHz)
4024-060 N/SMA-JJ RFケーブル(2m、DC~18GHz)
4024-061 N/SMA-JJ RFケーブル(1m、DC~18GHz)
4024-067 ZE9080アンテナ輸送ケース
