製品名
Ceyear社(セイヤー) 4082シリーズ シグナル・スペクトラムアナライザ
シリーズ
4082シリーズ
メーカー
特長
主な特長
・2Hz～110GHz の広帯域同軸カバレッジ（外部拡張で最大 750GHz まで対応）
・位相雑音：-134dBc/Hz（1GHz キャリア時、10kHz オフセット）
・2GHz 解析帯域幅
・2GHz 帯域幅対応の I/Q データストリームインターフェース
・多様な無線通信信号解析機能
・強力な衛星RF試験機能
・包括的なレーダー信号解析機能
・15.6インチ マルチモード・マルチタッチ対応ディスプレイ
-

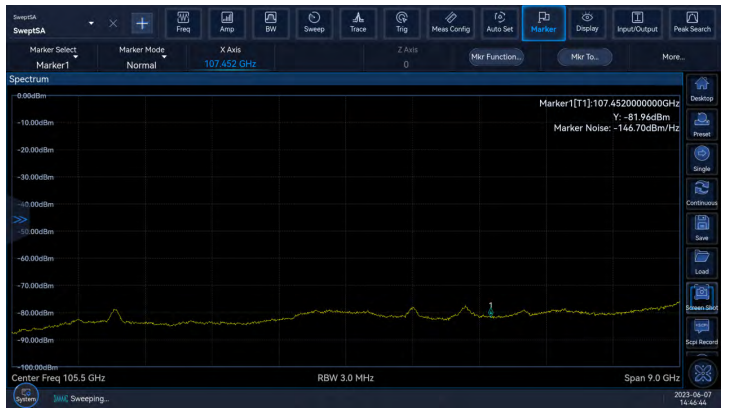

1GHzにおける表示平均雑音レベルは -154 dBm/Hz、プリアンプ使用時は最大 -167 dBm/Hz、ノイズキャンセレーション有効時は最大 -172 dBm/Hz。110GHzでの表示平均雑音レベルは最大 -140 dBm/Hz。
-
-
-
1.2GHz帯域幅でのリアルタイムスペクトラム解析が可能で、100%捕捉確率（POI）の信号の最短持続時間は0.28μs以下。これにより、パルス信号、バリ信号、断続信号など、さまざまな瞬時バースト信号の捕捉測定が可能です。

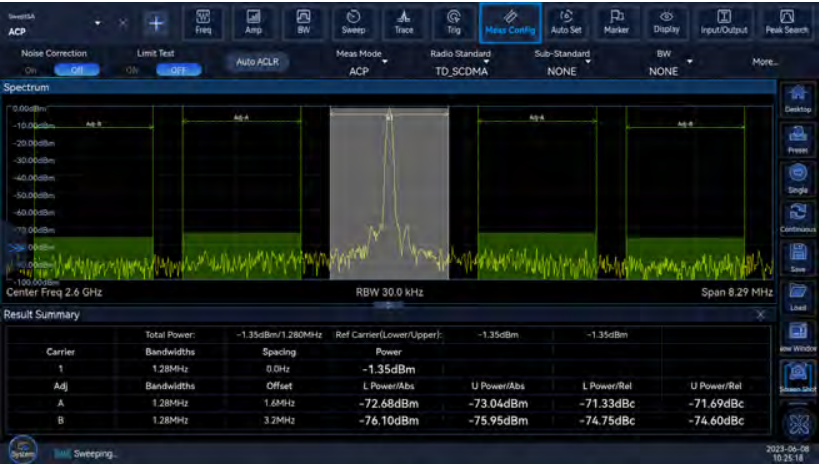

■ワンクリック電力測定キット
- 占有帯域幅、隣接チャネル電力、電力統計、バースト電力、高調波歪み、三次相互変調、不要放射、スペクトラムエミッションマスクなどの試験機能を搭載。
-
-
-

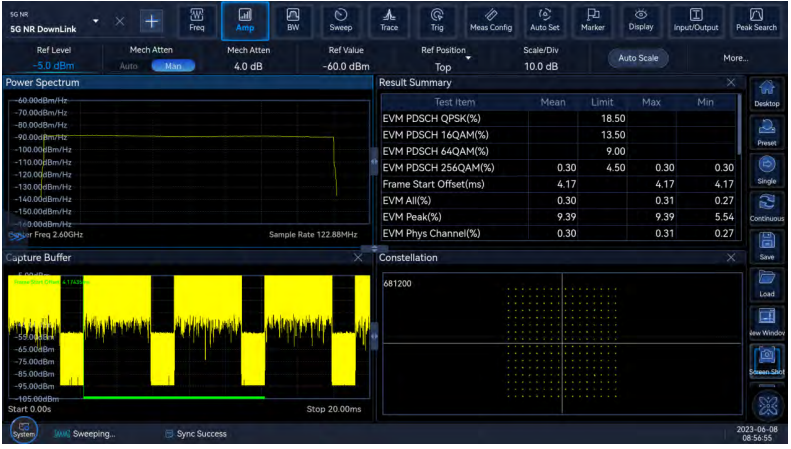

5G NR測定機能は、3GPP Rel.15およびRel.16バージョンの5G NR上り／下り信号の帯域内復調解析を実行できます。FDDおよびTDDデュプレックスモードに対応し、QPSKから256QAMまでの変調方式をサポートします。テストモデルおよびカスタムパラメータ設定に対応し、誤差ベクトル振幅（EVM）、周波数誤差、各チャネルや信号の電力などの測定結果を提供します。さらに、コンスタレーション図、エラーサマリーテーブル、リソース割り当て図などの表示にも対応しています。

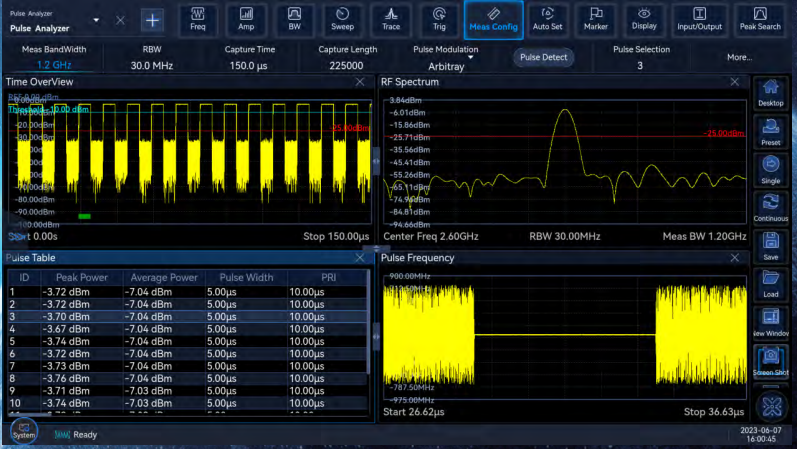

■豊富なパルスパラメータ測定
- パルス信号スペクトラム、時間領域特性試験に対応し、パルス幅、パルス周期、パルス立上り／立下り時間、パルス内の電力低下、ピーク電力、最小電力、トップ値、ボトム値、パルス振幅、プリシュート、オーバーシュート、周波数誤差ピーク値、周波数誤差RMS、周波数オフセットなど、その他のパルスパラメータを同時に測定・解析できます。
振幅、パルス内周波数／位相特性、スペクトル特性の詳細解析を、任意の選択パルスに対して実行できます。 -
-
-

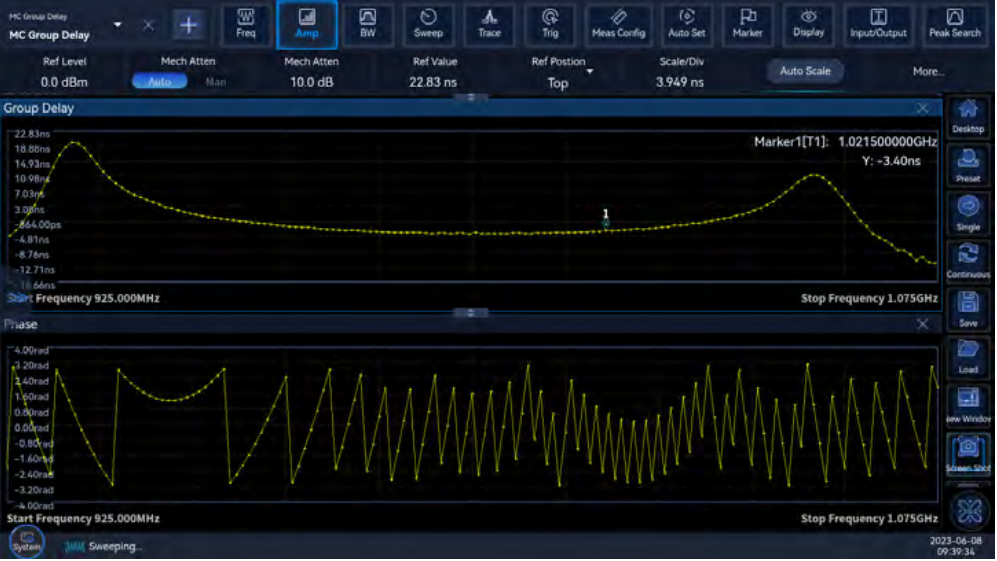

衛星周波数コンバータやトランスポンダなどのコンポーネントにおける絶対群遅延および相対群遅延を迅速に測定できます。被試験デバイスの周波数応答を測定し、振幅、位相、群遅延を周波数ごとに表示します。

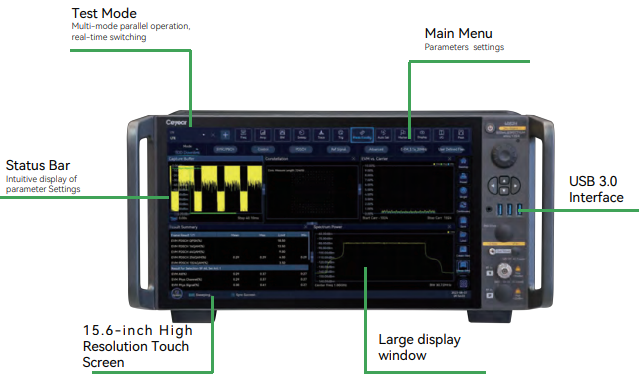

■15.6インチ大型タッチスクリーン
- 各種測定結果を一目で確認でき、マルチタッチに対応し、操作は簡単かつ効率的です。インターフェース領域レイアウトの動的調整やカスタムメニューに対応。複数の測定モードを並行して操作・表示でき、便利で柔軟なモード切替が可能です。
-
-
-
AC/DC両方の結合方式に対応したモデルは最大67GHzに対応し、高周波数帯でのRF入力ポートを柔軟に選択できます。

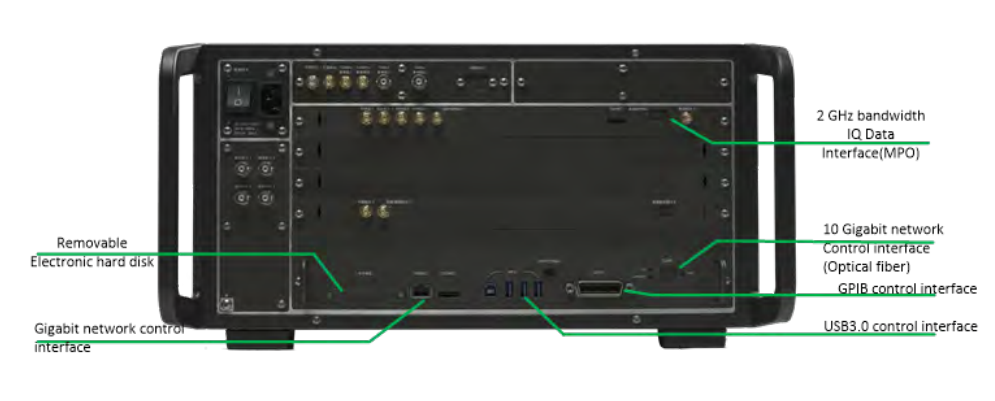

10ギガビットネットワークインターフェースを搭載し、より高い帯域幅、より高速で安定したデータ伝送を実現します。
2GHz超広帯域デジタルインターフェースを搭載し、2GHz帯域幅でのリアルタイム広帯域データ取得と出力を実現します。
4TBの電子ハードディスク（オプション）を内蔵し、測定時の大容量データ保存に便利です。
付属品及びオプション
| 型式 | 製品名 | 周波数帯域 |
|---|---|---|
| 4082B | シグナル・スペクトラムアナライザ | 2Hz～8.4GHz |
| 4082D | シグナル・スペクトラムアナライザ | 2Hz～18GHz |
| 4082E | シグナル・スペクトラムアナライザ | 2Hz～26.5GHz |
| 4082F | シグナル・スペクトラムアナライザ | 2Hz～45GHz |
| 4082H | シグナル・スペクトラムアナライザ | 2Hz～50GHz |
| 4082L | シグナル・スペクトラムアナライザ | 2Hz～67GHz |
| 4082N | シグナル・スペクトラムアナライザ | 2Hz～90GHz |
| 4082P | シグナル・スペクトラムアナライザ | 2Hz～110GHz |
| オプション型式 | オプション名 | オプション詳細 |
|---|---|---|
| 4082-H02 | 補助IF出力 | 第2IF信号を出力、周波数は425MHz、750MHz、1.5GHz |
| 4082-H08 | 広帯域ログ検出出力 | 入力信号のレベル特性を反映した対数検出信号を出力 |
| 4082-H11 | 10ギガビットイーサネット制御・データインターフェース | 光ファイバベースの10ギガビットネットワークインターフェース |
| 4082-H19-2T | ローカルメモリ拡張 | 最大2TBのストレージメモリ（電子ハードディスク）をサポート |
| 4082-H19-4T | ローカルメモリ拡張 | 最大4TBのストレージメモリ（電子ハードディスク）をサポート |
| 4082-H33-08 | 電子アッテネータ | 周波数範囲：9kHz～8GHz、減衰範囲：30dB、0.5dBステップ |
| 4082-H34-08 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Bの周波数上限は8.4GHz、オプションH34-08を選択 |
| 4082-H34-18 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Dの周波数上限は18GHz、オプションH34-18を選択 |
| 4082-H34-26 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Eの周波数上限は26.5GHz、オプションH34-26を選択 |
| 4082-H34-45 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Fの周波数上限は45GHz、オプションH34-45を選択 |
| 4082-H34-50 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Hの周波数上限は50GHz、オプションH34-50を選択 |
| 4082-H34-67 | 低雑音プリアンプ | プリアンプは信号アナライザの周波数上限に応じて選択。例：4082Lの周波数上限は67GHz、オプションH34-67を選択 |
| 4082-H34A-08 | 低雑音プリアンプ | 4082B本体のみ設定可能で、4082-H34-08と同時選択不可 |
| 4082-H36 | プリセレクタバイパス | バイパス受信チャネルのトラッキングプリセレクタ |
| 4082-H38-40 | 40MHz解析帯域幅 | 10Hz～40MHz解析帯域幅をサポート |
| 4082-H38-200 | 200MHz解析帯域幅 | 10Hz～200MHz解析帯域幅をサポート |
| 4082-H38-400 | 400MHz解析帯域幅 | 10Hz～400MHz解析帯域幅をサポート |
| 4082-H38-600 | 600MHz解析帯域幅 | 10Hz～600MHz解析帯域幅をサポート |
| 4082-H38-1200 | 1.2GHz解析帯域幅 | 10Hz～1.2GHz解析帯域幅をサポート |
| 4082-H38-2000 | 2GHz解析帯域幅 | 10Hz～2GHz解析帯域幅をサポート |
| 4082-H40 | 外部周波数エクステンダ | 外部周波数ミキシング方式で周波数範囲を拡張… |
| 4082-H41-200 | リアルタイムスペクトラム解析 | 200MHz帯域幅のリアルタイム解析をサポート |
| 4082-H41-400 | リアルタイムスペクトラム解析 | 400MHz帯域幅のリアルタイム解析をサポート |
| 4082-H41-600 | リアルタイムスペクトラム解析 | 600MHz帯域幅のリアルタイム解析をサポート |
| 4082-H41-1200 | リアルタイムスペクトラム解析 | 1.2GHz帯域幅のリアルタイム解析をサポート |
| 4082-H48 | 雑音指数解析 | ノイズソース駆動と雑音指数測定機能を提供… |
| 4082-H96 | ユーザーマニュアル（紙媒体） | 詳細なハードコピー版ユーザーマニュアルを提供 |
| 4082-H97 | マウンティングラック | 標準ラックへの4052搭載用ハンドルと付属品 |
| 4082-H99 | アルミ輸送ケース | 高強度軽量アルミ輸送ケース、取手とローラー付きで持ち運びに便利 |
| 4082-S02 | 雑音電力比測定 | 雑音電力比パラメータ測定を提供 |
| 4082-S04 | 位相雑音測定 | SSB位相雑音曲線と単一点位相雑音測定 |
| 4082-S05 | EMC予備適合試験 | EMC予備適合測定機能を提供 |
| 4082-S10 | 過渡解析装置 | 過渡パラメータの測定・解析を実現… |
| 4082-S12 | ベクトル信号解析装置 | 複数の単一搬送波デジタル変調信号の柔軟な復調機能を提供… |
| 4082-S13 | パルス信号解析装置 | パルス波形の時間・レベル・変調パラメータの自動測定およびパルス列の統計解析 |
| 4082-S16 | マルチキャリア群遅延測定 | 広帯域信号の絶対群遅延および相対群遅延測定機能を提供 |
| 4082-S40 | WLAN 802.11a/b/g測定 | 広帯域無線LANプロトコル物理層試験（802.11a/b/g）… |
| 4082-S40N | WLAN 802.11n測定 | 広帯域無線LANプロトコル物理層試験（802.11n）… |
| 4082-S40AC | WLAN 802.11ac測定 | 広帯域無線LANプロトコル物理層試験（802.11ac）… |
| 4082-S40AX | WLAN 802.11ax測定 | 広帯域無線LANプロトコル物理層試験（802.11ax）… |
| 4082-S46D | 5G NR下り信号測定 | 5G NR下り信号の復調、EVM、スペクトラム平坦度をサポート… |
| 4082-S46U | 5G NR上り信号測定 | 5G NR上り信号の復調、EVM、スペクトラム平坦度をサポート… |
| パワーセンサ型式 | 周波数帯域 |
|---|---|
| 87230 | 9kHz～6GHz |
| 87231 | 10MHz～18GHz |
| 87232 | 50MHz～26.5GHz |
| 87233 | 50MHz～40GHz |
| スペクトラムアナライザエクステンダ型式 | 周波数帯域 |
|---|---|
| 82407NA | 50GHz～75GHz |
| 82407NC | 60GHz～90GHz |
| 82407PA | 75GHz～110GHz |
| 82407QA | 90GHz～140GHz |
| 82407QB | 110GHz～170GHz |
| 82407RA | 140GHz～220GHz |
| 82407SA | 170GHz～260GHz |
| 82407S | 220GHz～325GHz |
| 82407TA | 260GHz～400GHz |
| 82407R | 325GHz～500GHz |
| 82407U | 500GHz～750GHz |
| 型式 | 周波数帯域 |
|---|---|
| 16603DB ノイズソース | 10MHz～18GHz |
| 16603EB ノイズソース | 10MHz～26.5GHz |
| 16603FB ノイズソース | 10MHz～40GHz |
| 16603HB ノイズソース | 10MHz～50GHz |
| 16604DB スマートノイズソース | 10MHz～18GHz |
| 16604EB スマートノイズソース | 10MHz～26.5GHz |
| 16604FB スマートノイズソース | 10MHz～40GHz |
| 16604HB スマートノイズソース | 10MHz～50GHz |
資料
FAQ
CEYEAR製品は購入時の校正書類対応可能ですか？
CEYEAR製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
