CEYEAR（セイヤー）4959 マイクロ波アナライザ

主な特長

・広帯域周波数カバレッジ：9 kHz／300 kHz ～ 54 GHz（スペクトラム／ベクトルネットワーク）
・ 優れた性能指標：ダイナミックレンジ（ベクトルネットワーク解析）：113 dB（10 MHz < f ≤ 20 GHz、代表値）
　　　　　　　　シングルサイドバンド位相雑音（スペクトラム解析）：≦ −110 dBc/Hz @ 100 kHzオフセット @ 1 GHzキャリア（代表値）
　　　　　　　　表示平均雑音レベル（スペクトラム解析）：≦ −163 dBm/Hz（2 MHz ～ 6 GHz、プリアンプON、代表値）
・豊富な測定機能　標準機能：スペクトラム解析、ベクトルネットワーク解析
オプション機能：アンテナ給電系解析、ベクトルボルトメータ、干渉解析（ウォーターフォールプロット、RSSI）、チャネルスキャン、電界強度測定、
USB連続波パワー測定、USBピークパワー測定、USB光時間領域計測器、アナログ変調解析（AM、FM、PM）、位置解析、

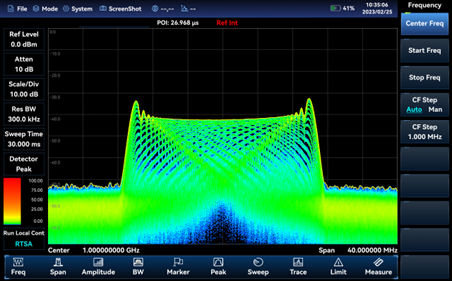

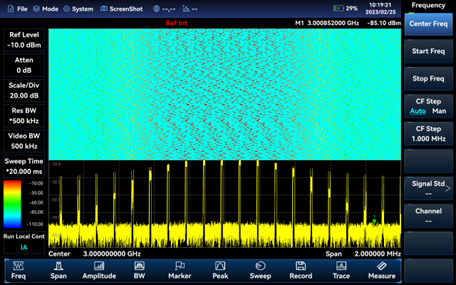

40 MHz帯域リアルタイムスペクトラム解析（デジタル残光スペクトラムおよびウォーターフォール表示対応）、
IQ解析、タイムゲートスイープ、ゲートスキャンなど

・優れたベクトルネットワーク解析
4 つの S パラメータを同時測定、振幅および位相の時間領域解析、混合反射 S パラメータ試験、完全2ポート校正、未知スルー校正、
導波管校正、電子校正（外部）、校正部品の定義が可能

・実用的なアンテナ給電系解析
リターンロスおよび1ポートケーブル損失の測定、故障位置判定機能（DTF）、TDRケーブル解析機能により、故障位置や種類（短絡、開放など）の特定が可能

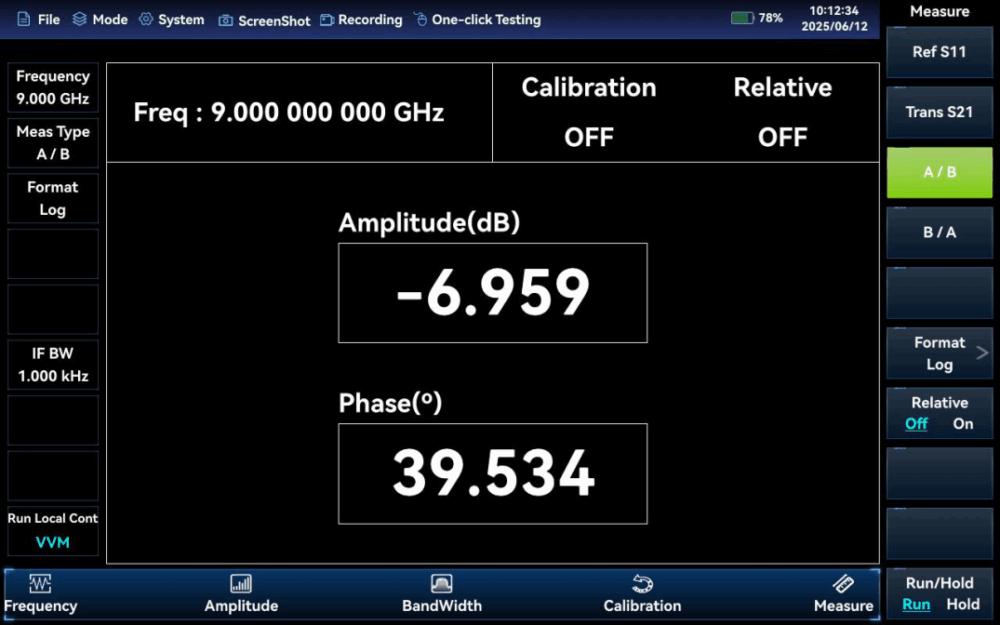

・直感的表示を備えたベクトルボルトメータ
振幅、位相、電気的長さの測定、A/BおよびB/A測定をサポートし、受信チャネル間の振幅・位相の整合性を評価可能

・ 柔軟な光時間領域計測および光パワーメータ
光時間領域反射計（OTDR）：ファイバ種類：G.652、シングルモード 9/125 μm
測定波長：1310 nm ± 20 nm および 1550 nm ± 20 nm
ダイナミックレンジ：38 dB（代表値）
光パワーメータ：校正波長：850／980／1270／1300／1310／1490／1550／1577／1625／1650 nm
測定範囲：−50 dBm ～ +20 dBm（代表値）（OTDRと光ポート共有）

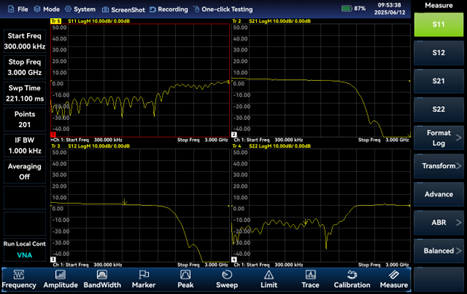

4959シリーズマイクロ波アナライザのベクトルネットワークアナライザは、標準で4つのSパラメータ測定機能を備えており、アンプ、フィルタ、アッテネータ、デュプレクサなどの部品に対するSパラメータ測定をサポートします。

また、混合反射Sパラメータ試験にも対応し、ログ、リニア、位相、群遅延、スミスチャート、極座標、VSWRなど多彩な表示フォーマットに対応しています。

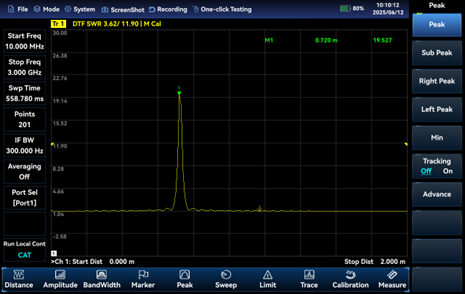

4959シリーズのアンテナフィーダ解析機能は、リターンロス、VSWR、インピーダンス、ケーブル損失、故障位置（DTF）の測定に対応しています。

これにより、アンテナ給電系システムの性能低下の原因特定を容易にします。

また、TDR測定によりケーブル障害の種類（短絡・開放など）の解析も可能です。

さらに、よく使用されるケーブルやフィーダのパラメータが内蔵されており、迅速な設定が可能です。

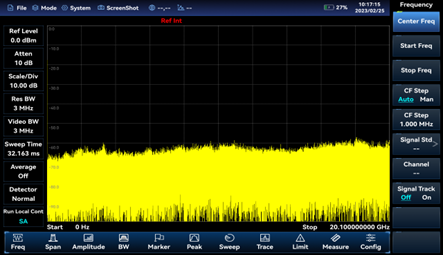

4959シリーズは、以下の標準的なスペクトラム測定機能を備えています：

チャネルパワー、占有帯域幅、隣接チャネル漏洩電力、送信マスク、C/N比、オーディオ復調、調波歪み、マルチキャリア隣接チャネル電力、3次相互変調など。
特長として、高感度・高速スイープ・広いダイナミックレンジ・優れた位相雑音性能を兼ね備えています。

また、複数の信号規格テンプレートが内蔵されており、ノイズマーカ、周波数カウンタ、3トレース同時表示、複数の検波モード（標準・正ピーク・負ピーク・サンプリング・平均・RMS）をサポート。

さらに、信号追尾・ピーク追尾・ピークリスト機能を搭載しています。

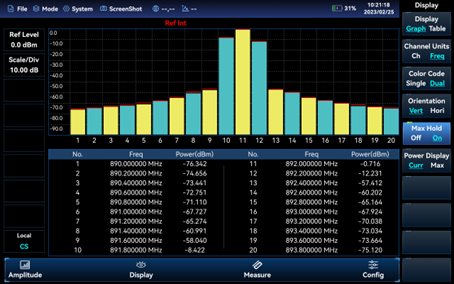

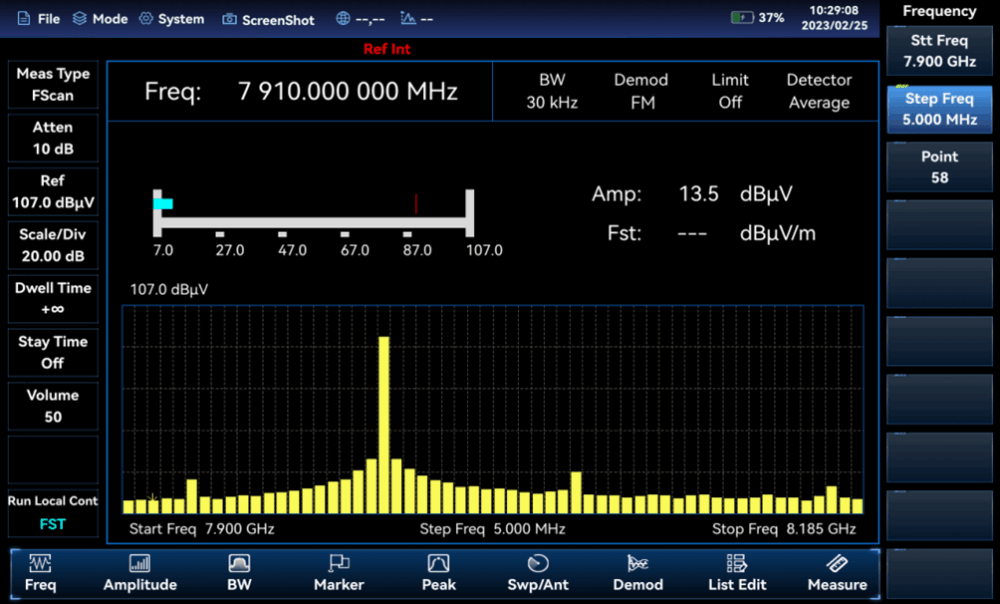

チャンネルスキャンモードでは、最大20チャンネルの信号電力を同時測定できます。

結果はバーグラフまたはリスト形式で表示可能です。

モードは「チャンネルスキャン」「周波数スキャン」「リストスキャン」の3種類があり、それぞれチャネル帯域幅やチャンネル数の設定が行えます。











AM／FM／PM信号の復調解析が可能です。主な測定内容は以下の通りです：
・RFスペクトラム：変調信号のスペクトル表示および占有帯域幅の測定
・オーディオスペクトラム：復調された音声信号のスペクトル表示
・オーディオ波形：復調された音声信号の時間波形表示
・パラメータ解析：搬送波電力、変調率、周波数偏移（FM）、位相偏移（PM）、変調深度（AM）、S/N比、変調歪み、全高調波歪み(THD)を測定





















Ceyear製 87230／87231／87232／87233 シリーズUSBパワープローブを接続することで、最大40GHzまでのCW信号電力測定が可能です。

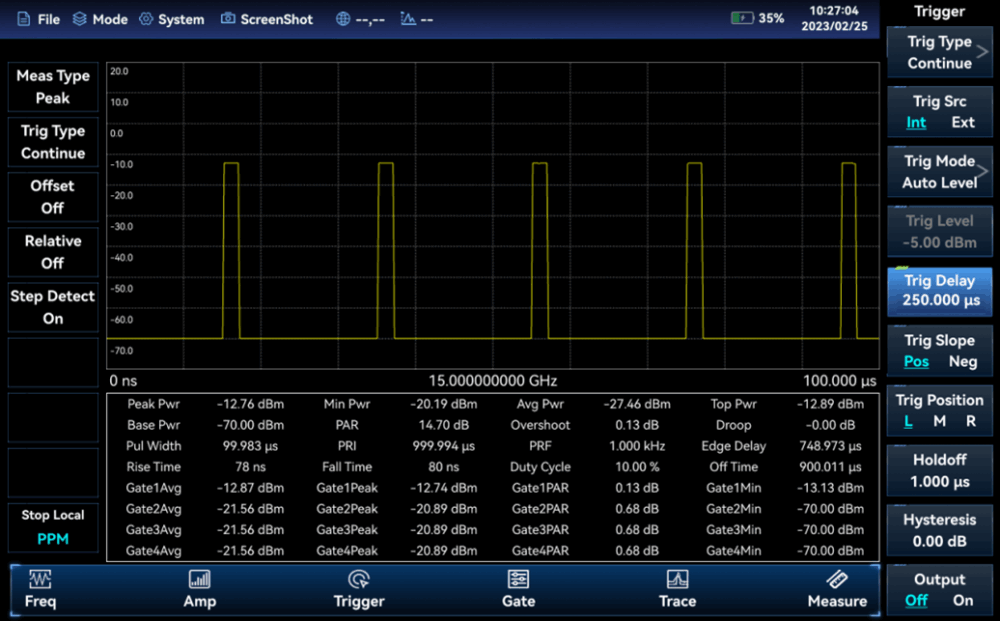

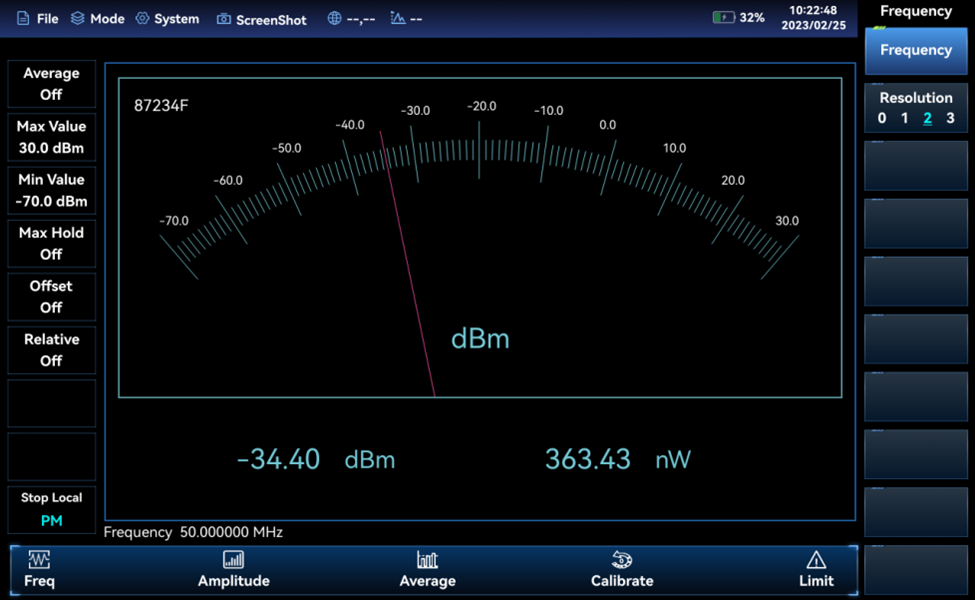

Ceyear製 87234D/E/F/L シリーズUSBピークパワープローブを接続することで、最大67GHzまでのRF／マイクロ波信号測定に対応。

広いダイナミックレンジでパルス信号のピークパワーを測定可能です。

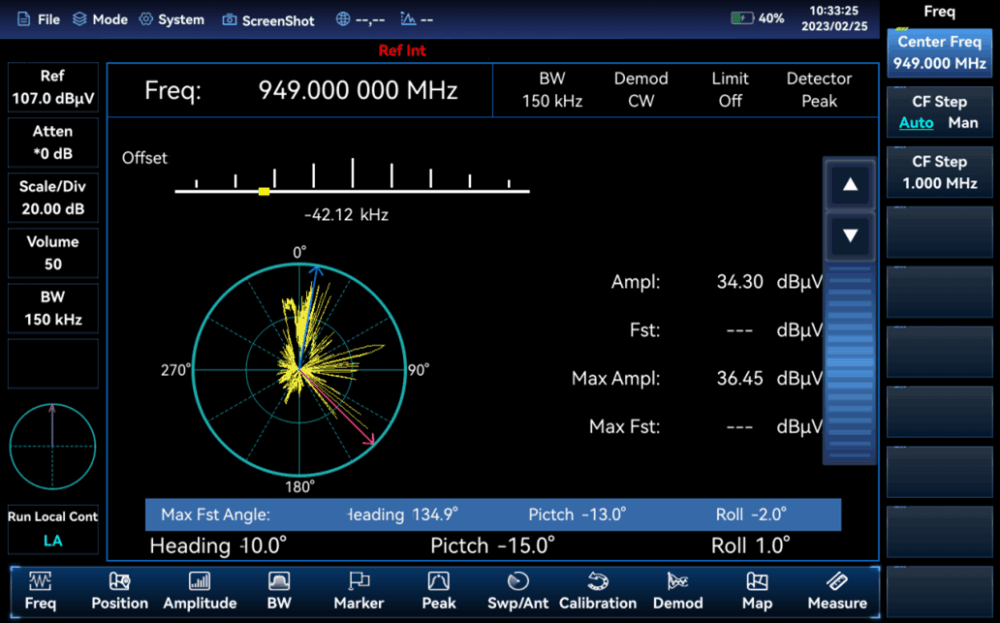

指向性アンテナ、電子コンパス、GPS／北斗（BDS）を用いて、干渉信号の方向探知・水平スイープ・地図上での交差測位が可能です。

ZE9080シリーズアンテナ＆ハンドル 使用時は電子コンパスが内蔵され、外付けは不要です。

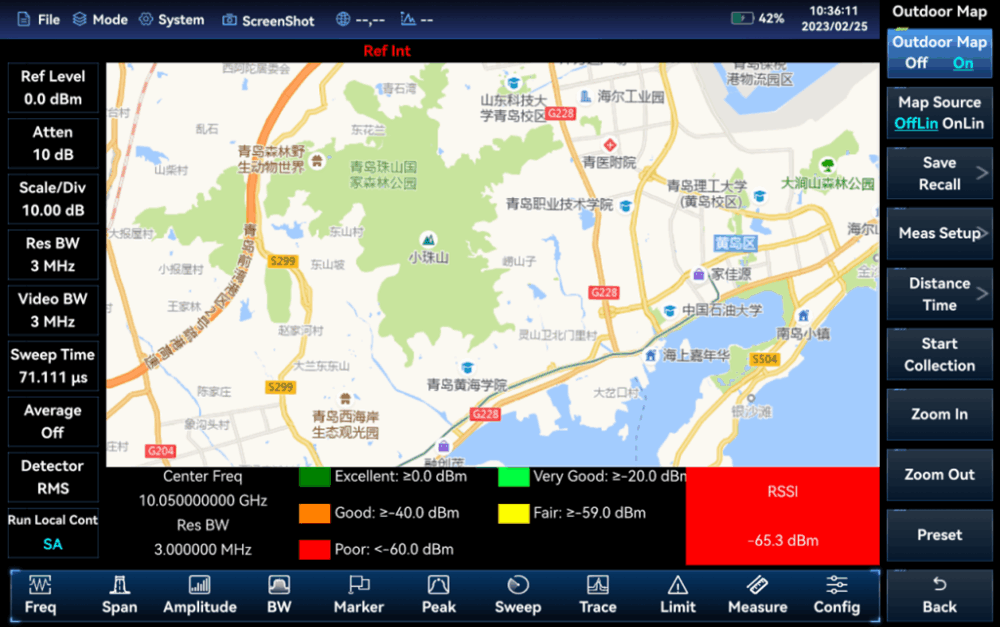

スペクトラム解析モードにおける屋外マップ測定機能では、干渉信号のRSSI測定およびACPR測定を行い、結果を時間または距離に応じて地図上にリアルタイム表示します。

測定結果は本体に保存され、後で再表示可能です。

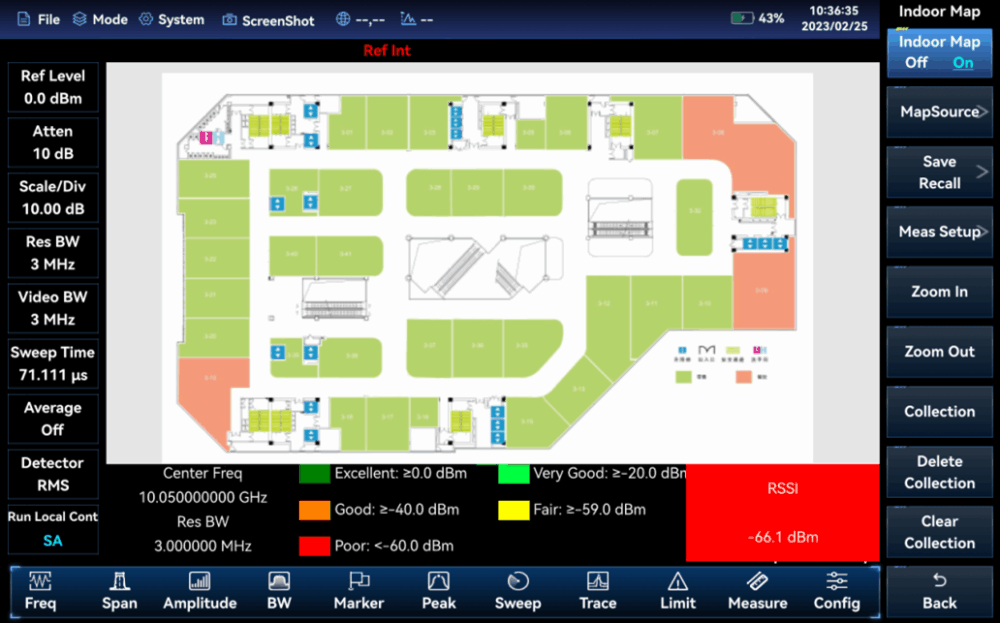

GPS信号が受信できない屋内環境では、手動で測定位置をマークしてRSSI／ACPR測定を実施します。

マップ上に手動プロットした結果は保存および再閲覧可能です。

建物の平面図画像を専用ソフトウェア（オプション付属）でタイル形式に変換し、本体に登録して利用することができます。

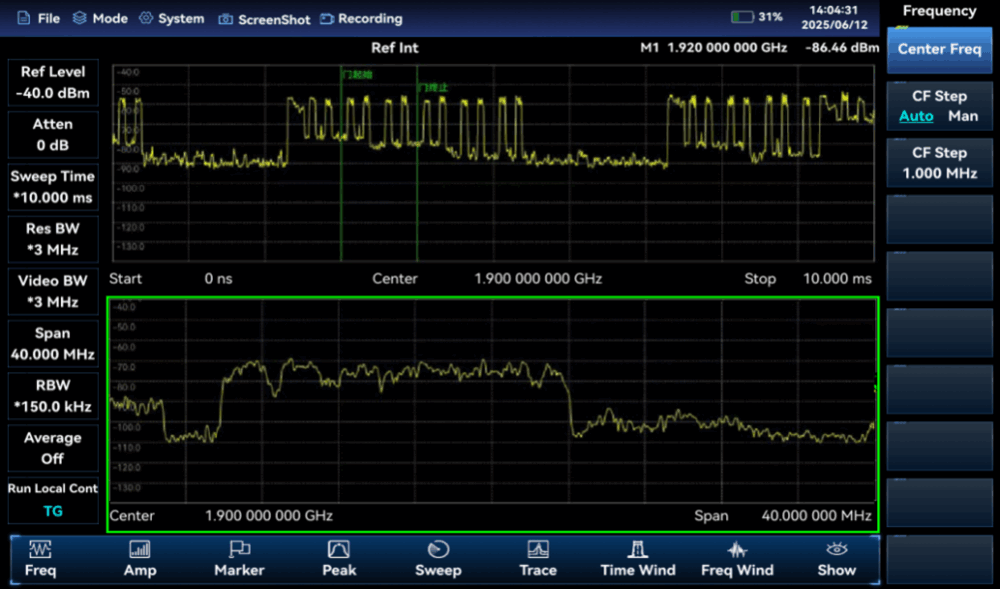

TDD信号の干渉検出を目的として設計されたタイムゲートスイープ機能は、

「時間領域ウィンドウ」と「周波数領域ウィンドウ」に分かれています。
・時間領域ウィンドウでは、「ゲートディレイ（Gate Delay）」および「ゲート幅（Gate Width）」を設定することで、特定の時間範囲の信号を選択できます。
・選択された信号の周波数領域結果は、周波数領域ウィンドウに表示されます。
タイムゲートスイープモードはゼロスイープ幅状態で動作し、

TDD信号におけるアップリンクフレームとダウンリンクフレームを区別するための各種パラメータ設定が可能です。
「Gate Delay」と「Gate Width」を設定することで、アップリンク信号のみを選択し、

ダウンリンク信号を“フィルタリング”することができます。

これにより、ダウンリンク信号が干渉信号の探索に与える影響を除去することができます。

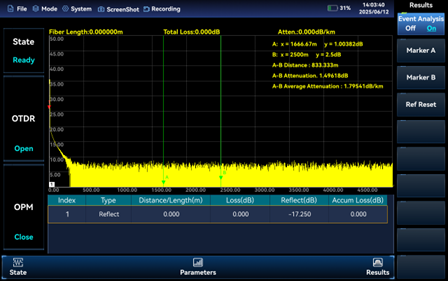

4959B／D／E／G／H／Kシリーズマイクロ波アナライザは、外部USB光時間領域反射計（OTDR）を接続することで、光ファイバの故障位置の特定および解析を実現し、同時に光パワー測定を行うことが可能です。
