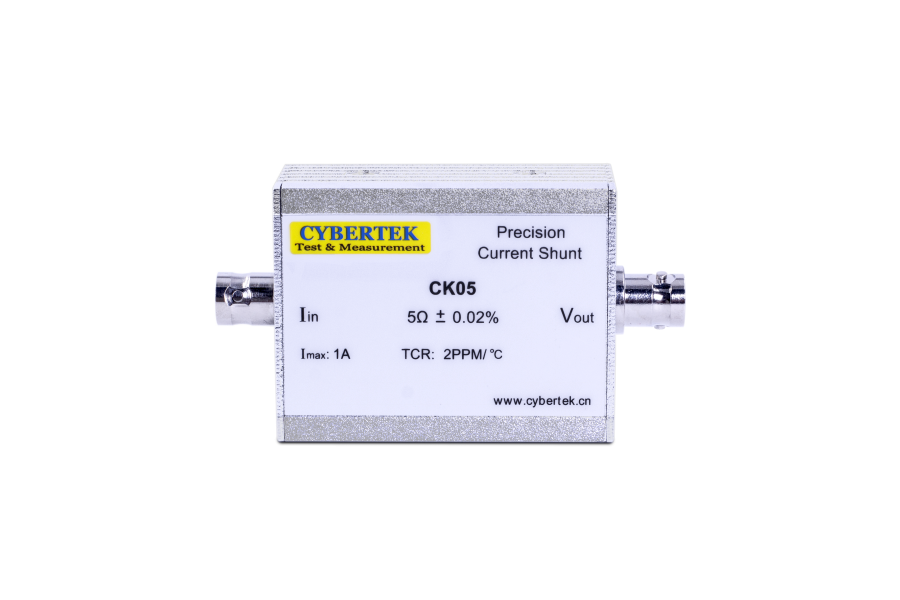

CYBERTEK CK05 精密シャント抵抗 5Ω、0.02%
（5Ω、精度0.02%、TCR=2PPM）
- 型番
- CK05
- メーカー
- CYBERTEK
- カテゴリ
- プローブ・アクセサリ（アッテネータチップ、リード、アダプタ）
48,400円
特長
- CTAシリーズ電流センサと組み合わせて使用
- 現在世界最高水準の精密箔抵抗を採用し、電流から電圧への変換を実現。
製品概要
概要
CK05精密シャント抵抗は、CYBERTEKのCTAシリーズ高精度電流センサ用に設計されています。現在世界的に高水準の精密箔抵抗を採用し、電流から電圧への出力変換を実現します。標準抵抗値は5Ω、最大入力電流は1Aに達し、標準のBNC入出力コネクタを備え、高精度（0.02%）、低温度ドリフト（2PPM/°C）という特長と、長期負荷下での優れた抵抗値安定性を備えています。高精度かつ高安定な電流から電圧への変換を実現できます。
各部の名称と機能
1、入力ポート：BNCメス、最大入力電流1A
2、出力ポート：BNCメス、電圧出力 5×Iin
使用上の注意
入力ポートと出力ポートを正しく接続してください。
最大入力電流1A。
規格表
| 重量 | 78g |
|---|---|
| 温度係数 | 2PPM/°C |
| 標準抵抗値 | 5Ω |
| 最大入力動作電流 | 1A |
| 長期負荷時の抵抗値安定性 | ±0.005% at25°C、2000時間定格負荷 |
| 寸法(L*W*H) | 85mm×46mm×30mm |
| 確度 | ±0.02% |
| 保存温湿度 | -40°C～60°C、80%RH以下 |
| 環境仕様 | |
| 使用温湿度 | -20°C～40°C、80%RH以下 |
付属品・オプション
品名 | 数量 |
|---|---|
CK05本体 | 1個 |
BNCケーブル（CK-310） | 1個 |
取扱説明書・保証書 | 1冊 |
検査報告書 | 1枚 |
