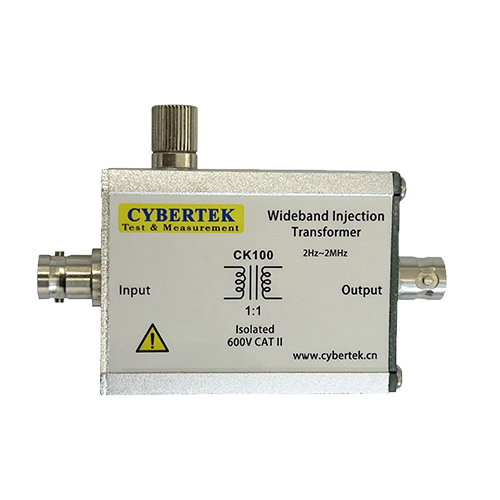

CYBERTEK CK100 広帯域注入トランス 2Hz～2MHz
（2Hz～2MHz、変圧比1：1）
- 型番
- CK100
- メーカー
- CYBERTEK
- カテゴリ
- プローブ・アクセサリ（アッテネータチップ、リード、アダプタ）
68,200円
特長
- ループアナライザと組み合わせて回路に信号を注入
製品概要
概要
CK100広帯域注入トランスは、スイッチング電源の制御ループなどの回路に信号を注入し、ループアナライザと組み合わせてスイッチング電源のループ解析を行います。
本体の説明
1、入力インターフェース：BNCメス。
2、出力インターフェース：BNCメス。
規格表
| 寸法 | 85mm ×46mm ×30mm |
|---|---|
| 重量 | 96g |
| 動作温度 | 0°C～50°C |
| 帯域幅（-3 dB） | 2 Hz-2MHz |
| 変成比 | 1:1 |
| 絶縁電圧 | 600V CATII |
| 一次二次間容量 | 400pF@1kHz |
| 二次側最大電流 | 10mA |
| 測定条件 | 25°C、5Ω終端負荷 |
付属品・オプション
品名 | 数量 |
|---|---|
CK100本体 | 1個 |
BNC-テストフック接続ケーブル（CK-311A） | 1個 |
BNCケーブル（CK-310） | 1個 |
取扱説明書・保証書 | 1冊 |
検査成績書 | 1枚 |
