特長
・ AC/DC クランプメーター + レコーダー + オシロスコープ
・ クランプメーター： 20,000カウント、真の実効値、オートレンジ
・ オシロスコープ： 電圧/電流の波形を測定
・ レコーダー： i-meterアプリを使用して、表示、比較、解析、保存
・ アプリは Android/IOS をサポート
・ 突入電流測定
・ 視野角が広くクリアな表示の 2.8インチ IPS LCD ディスプレイ

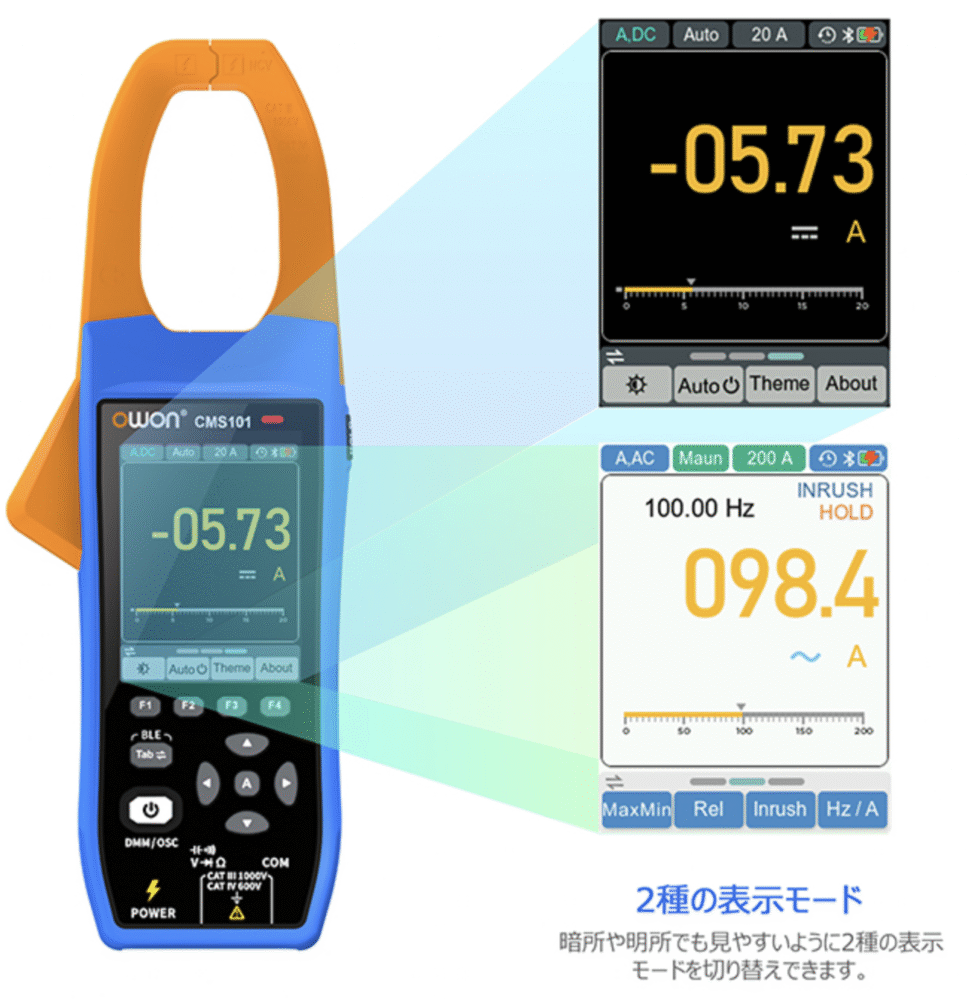

・ 暗所/明所に対応した2種の表示モード
・ NCV機能
■3つの機能を1台に
-
AC/DCクランプメーター
レコーダー
オシロスコープ
-
1000A AC/DC
真の実効値、包括的なテスト

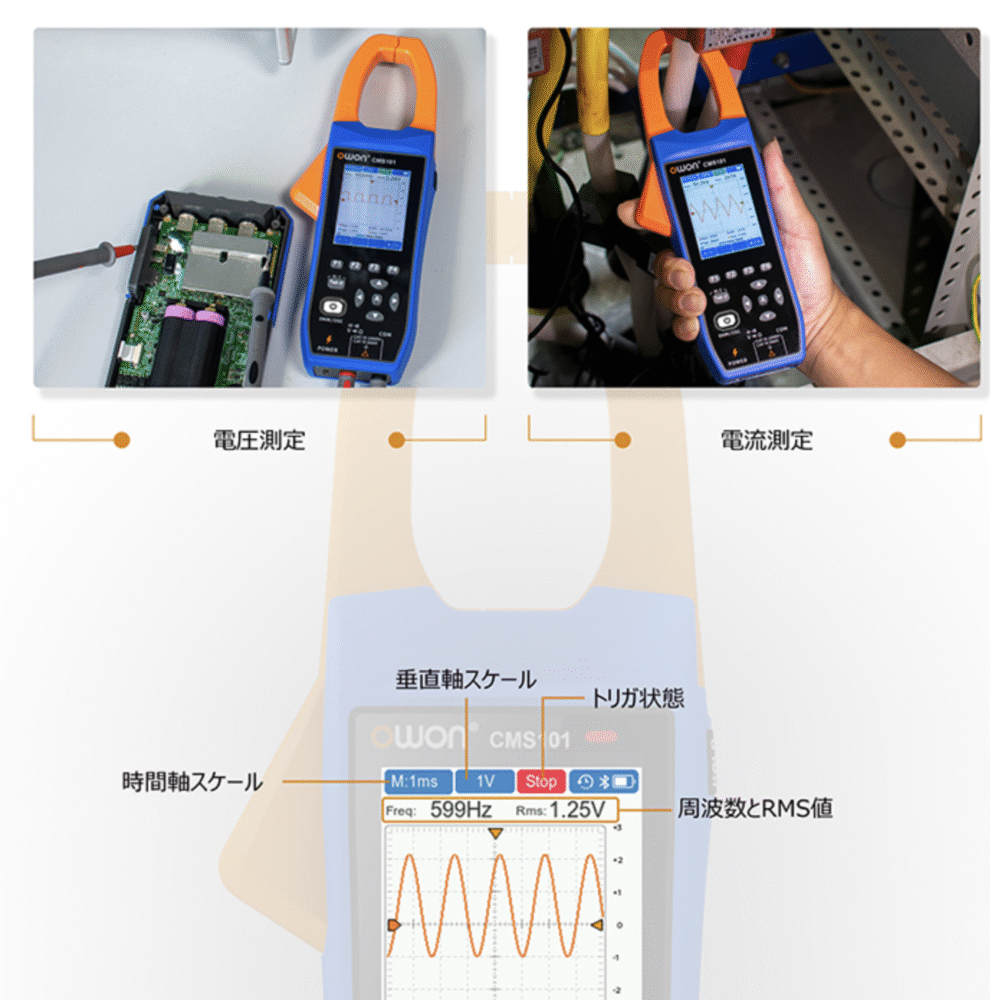

ワン・クリック測定 -
-
-
電流と電圧の波形を測定可能より包括的な解析を提供
-
レコーダー機能

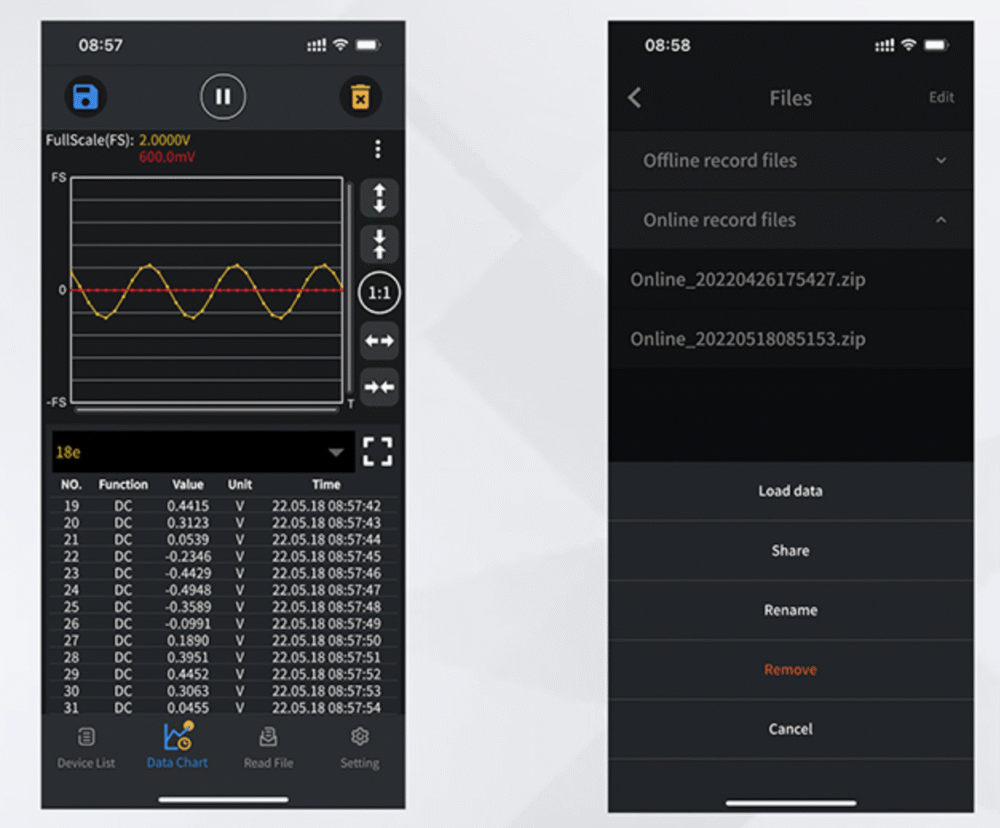

スマートフォンをBluetooth経由で接続し、測定値を自動的に記録してトレンド・グラフを表示します。
記録されたデータ（CSV形式）をPCと共有して解析することもできます。 -
-
-

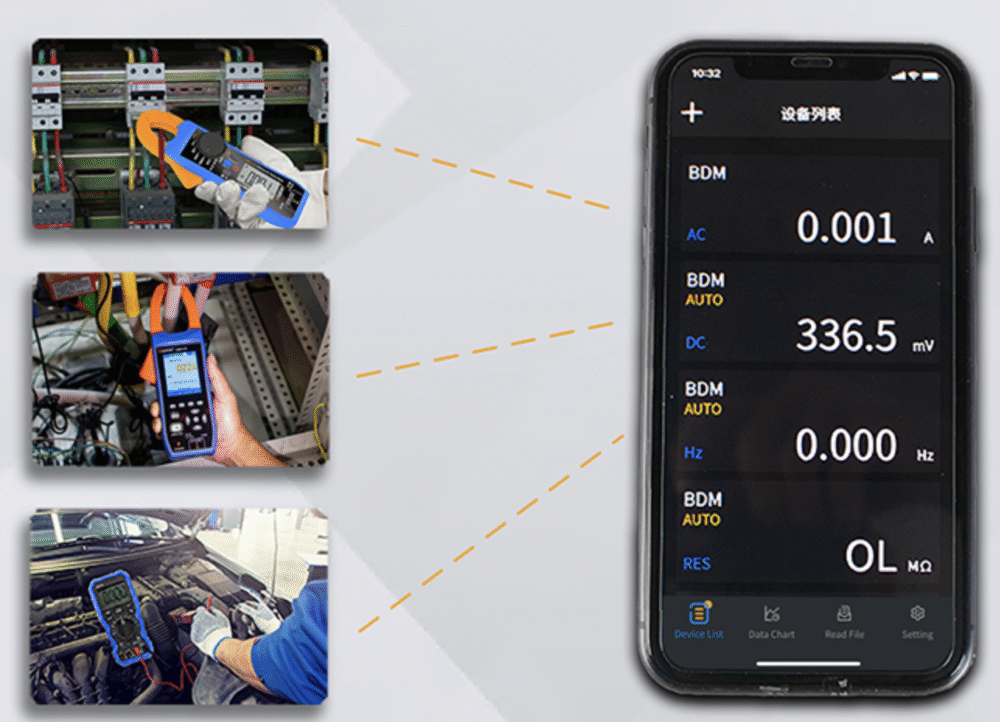

複数台のCMS100をスマートフォンからリモートでモニタすることができます。
-

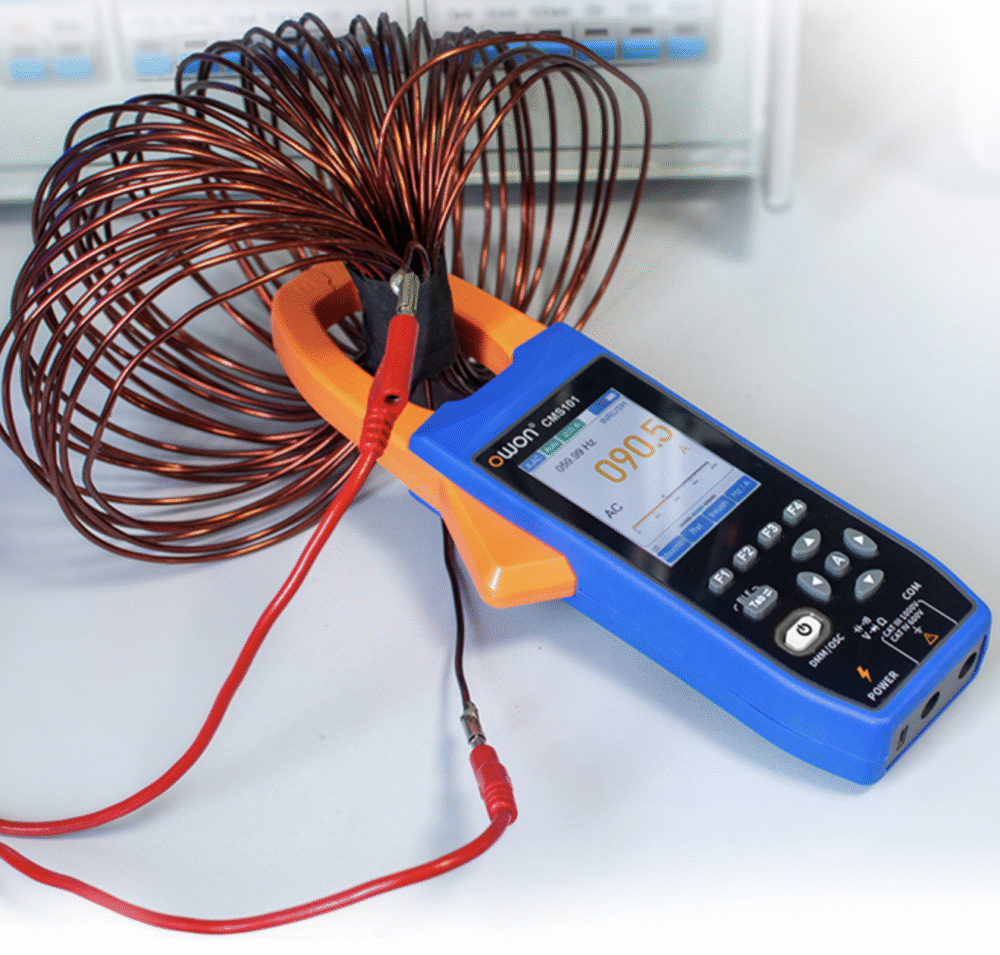

安定で正確な突入電流を測定できます。
-
-
-
2.8インチ IPS 液晶ディスプレイ
数値や波形を見やすい視野角が広いディスプレイです。
-

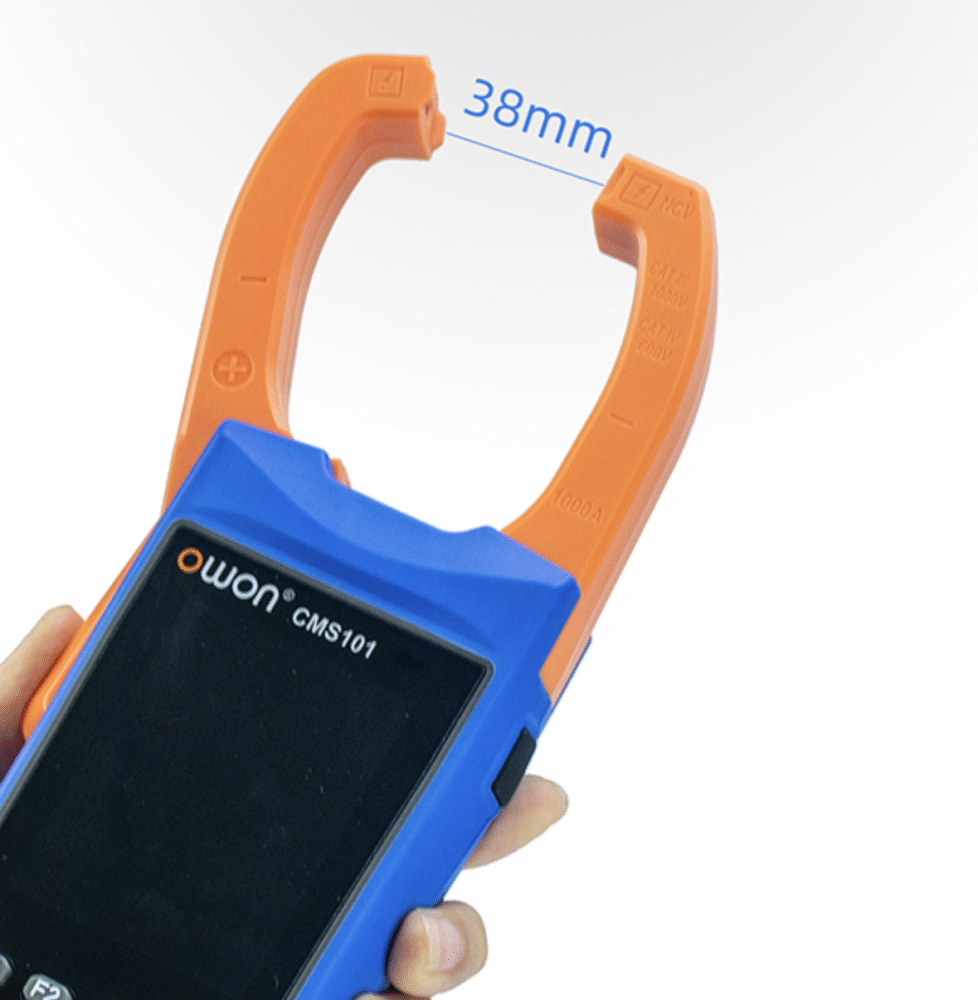

38mmの大きな開口サイズ、細長いクランプ
-
-
-

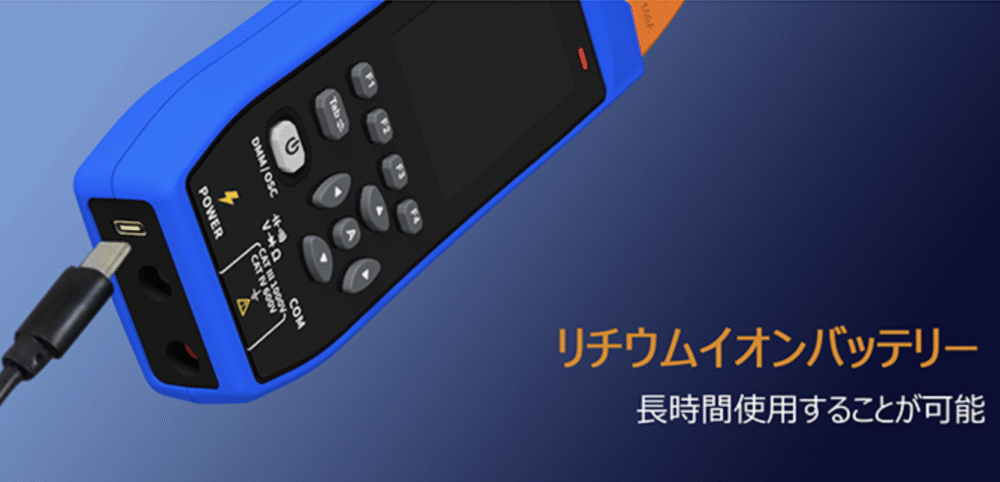

リチウムイオンバッテリー、長時間使用することが可能
-

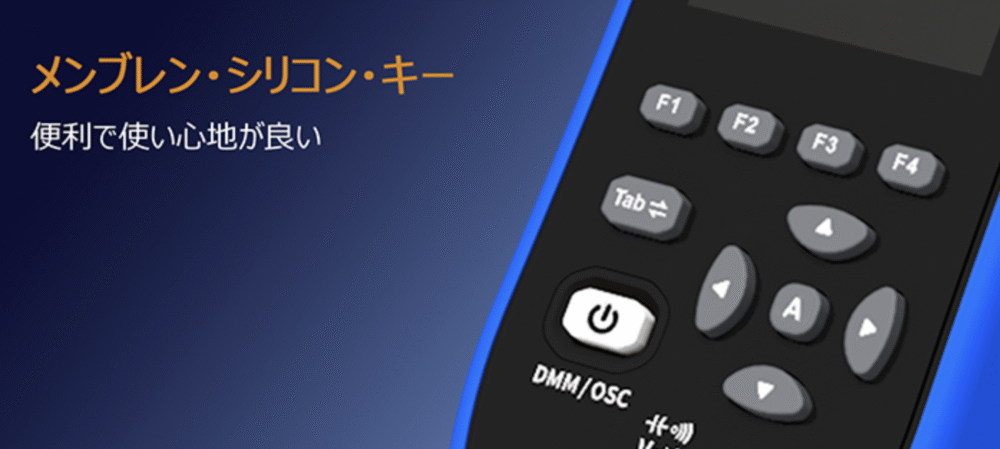

メンブレン・シリコン・キー、便利で使い心地が良い
-
-
-

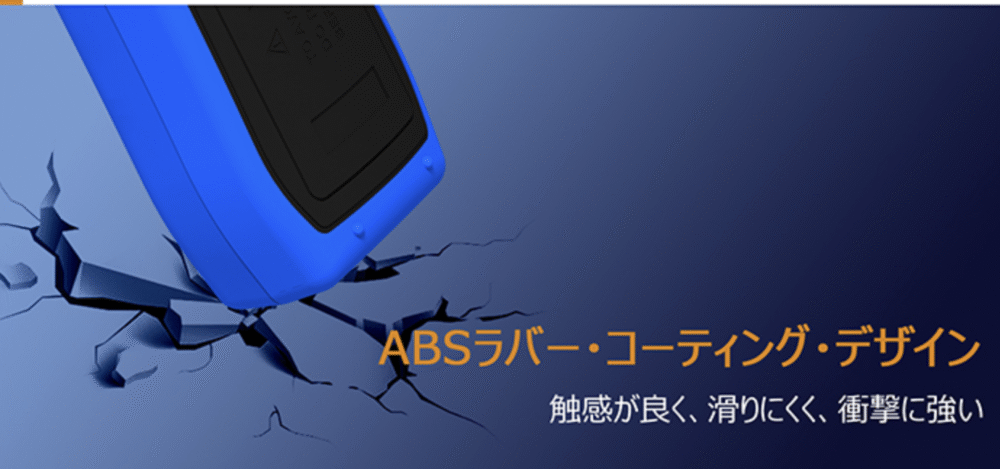

ABSラバー・コーティング・デザイン、触感が良く、滑りにくく、衝撃に強い
価格･仕様
マルチメーター仕様
|
|
レンジ |
確度 |
|
DC電圧 (V) |
20.000mV |
±（0.1%+20dig） |
|
200.00mV |
±（0.1%+6dig） |
|
|
2.0000V/20.000V/200.00V/ |
±（0.1%+5dig） |
|
|
1000.0V |
±（0.15%+5dig） |
|
|
AC電圧（V） |
200.00mV/ 2.0000V/20.000V/200.00V |
±（0.6%+10dig） |
|
1000.0V |
±（0.8%+10dig） |
|
|
DC電流 (A) |
20.00A |
±（2.0%+10dig） |
|
200.0A / 1000A |
±（2.0%+5dig） |
|
|
AC電流（A） |
20.00A |
±（3.0%+10dig） |
|
200.0A / 1000A |
±（2.5%+5dig） |
|
|
突入電流（A） |
20.00A |
±（10.0%+10dig） |
|
200.0A/1000A |
||
|
抵抗（R） |
200.0Ω |
±（0.8%+10dig） |
|
2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ |
±（0.3%+5dig） |
|
|
20.000MΩ |
±（0.5%+5dig） |
|
|
100.00MΩ |
±（5%+10dig） |
|
|
キャパシタンス (F) |
2.000nF |
±（5.0%+10dig） |
|
20.00nF/ 200.0nF/2.000uF 20.00uF/ 200.0uF / 2.000mF/ 20.00mF |
±（3.0%+10dig） |
|
|
周波数 (Hz) |
200.00Hz /2.0000kHz/ 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz |
±（0.1%+5dig） |
|
デューティ比 |
0.1%-99.9%（Typical: Vrms=1 V, f=100Hz） |
±（1.2%+3dig） |
|
0.1%-99.9%（≥1 kHz） |
±（2.5%+10dig） |
オシロスコープ仕様
|
周波数帯域 |
1MHz（電圧）; 1kHz(電流) |
||
|
サンプル・モード |
Real-tine sample |
||
|
サンプル・レート |
5.0MSa/S |
||
|
チャンネル数 |
1 |
||
|
入力インピーダンス |
≥10MΩ |
||
|
最大入力電圧 |
1000V |
||
|
最大入力電流 |
1000A |
||
|
水平軸スケール |
2.5us/div~10S/div |
||
|
時間軸確度 |
±(0.01%+0.1div) |
||
|
垂直軸スケール |
30mV/div~500V/div |
||
|
オフセット範囲 |
±3 grid |
||
|
垂直軸角度 |
±(5%+0.2div) |
||
|
自動測定アイテム |
Rms、Period, Freq、Max、Min、PK-PK、Avg |
||
|
トリガ・モード |
Auto |
||
|
トリガ・タイプ |
Rise、Fall |
||
そのほかの機能
|
ブルートゥース通信 |
スマートフォンアプリを提供、マルチメーターの測定データをスマートフォン側で表示したり、リモートコントロールを行ったり、データチャートを表示したり、測定データを CSV 形式で保存したりできます。 |
||
|
自動シャットダウン |
未使用状態が継続すると約10分後に自動的にシャットダウンします。（自動シャットダウンをキャンセルすることもできます） |
||
|
表示モード |
DMM or OSC |
||
|
真の実効値 |
√ |
Return zero measurement |
√ |
|
入力保護 |
√ |
ホールド |
√ |
|
バックライト |
√ |
ローバッテリー表示 |
√ |
一般仕様
|
バッテリー |
Single section 18650 3.7V |
|
ディスプレイ |
2.8 inch LCD |
|
寸法 |
248mm（L） x 94.5mm（W） x 37.8mm（D） |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Multimeter Lead | 1 |
| Quick Guide | 1 |
| USB Cable | １ |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
