CYBERTEK CTB108 電流プローブ用電源 8ch

概要

CTB108は、CYBERTEKのCTBxxxAシリーズ高精度電流プローブ専用の電源です。専用の8pinインターフェースで接続し、8台のCTBxxxAシリーズ製品を同時に接続できます。消磁・ゼロ調整機能とセンサ信号出力インターフェースを備え、パネル上の消磁・ゼロ調整ボタンにより、対応するチャンネルのプローブの消磁・ゼロ調整を行います。標準のBNC信号出力インターフェースにより、あらゆるメーカーのオシロスコープ、パワーアナライザなどの機器に接続できます。

製品説明

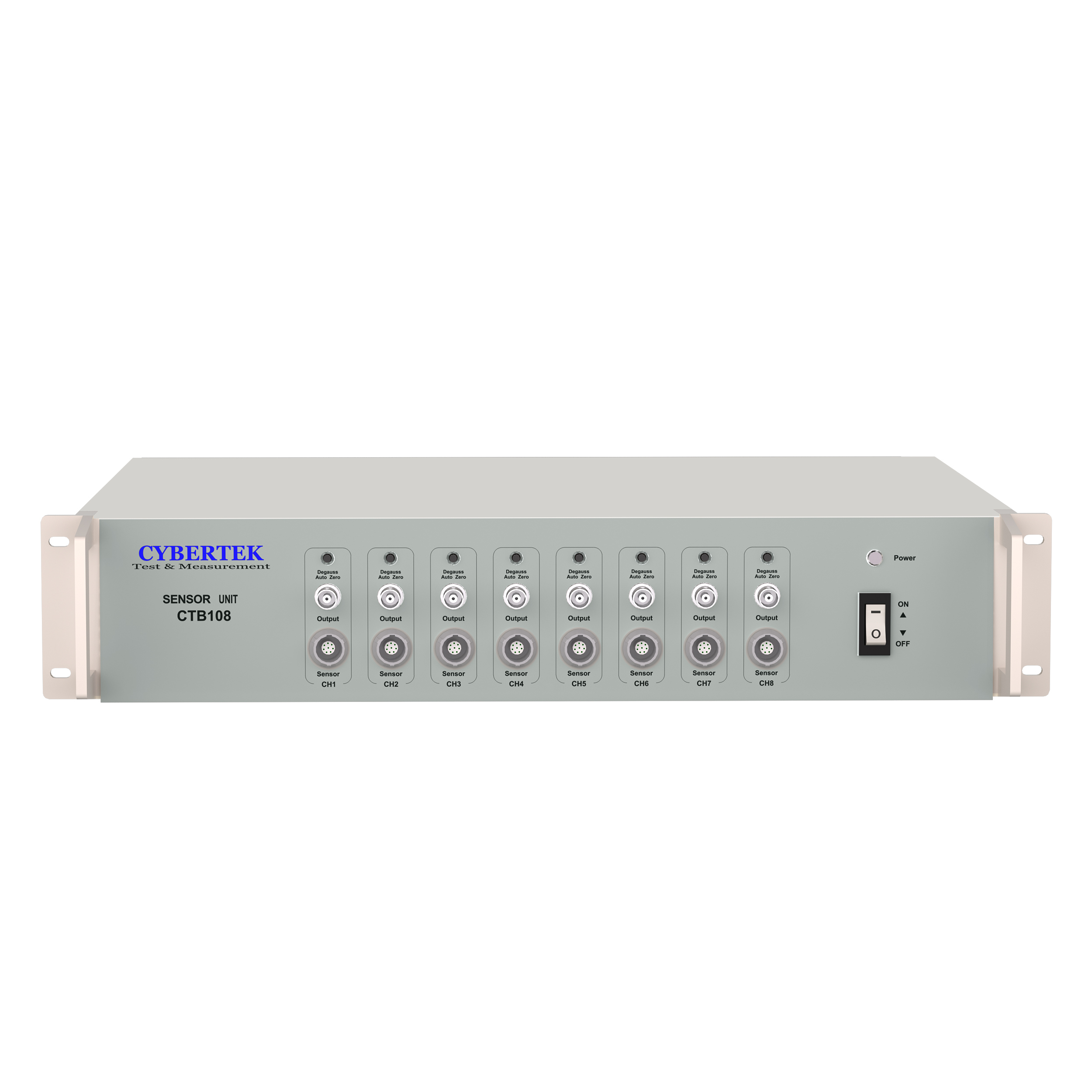

① 消磁・ゼロ調整ボタン：対応するチャンネルの電流プローブの消磁・ゼロ調整を行います

② 信号出力：対応するチャンネルの信号出力。標準のBNCインターフェースで、パワーメータ、オシロスコープなどの記録機器に接続します

③ センサインターフェース：CTBxxxAシリーズ高精度電流プローブを接続します

④ 電源スイッチ

⑤ 電源表示灯：通電表示、緑色

操作方法

CTBxxxAシリーズ電流プローブとCTB108の接続：

CTB108の出力インターフェースをBNCケーブルでオシロスコープ、パワーアナライザなどの端末機器に接続します。

CTB108の電源を投入します。

消磁・ゼロ調整を行います。プローブのボタンでも、CTB108のボタンでも行えます。

ロックレバーでクランプのロックを解除します。

開閉ハンドルでクランプを開きます。

電流の方向に合わせて被測定導線を挟み（方向を逆に挟むと出力信号が反転します）、クランプを閉じます。

ロックレバーでクランプを閉じます。

測定を開始します。

測定終了後、CTB108の電源を切り、機器を取り外します。
