製品名

DCバイアス電流源 TECHMIZE 型式:TH1778AS【国内正規品】

価格

1,134,100円(税込)

型番

TH1778AS

メーカー

用途

概要

■製品仕様:
スレーブ、 電流: 0-±20A(最大120A)、
周波数応答: 0Hz-2MHz、 TH1778Aからコントロール

■ 製品紹介

ユーザーフレンドリーなインターフェース、簡単な操作、優れた性能

この装置は、高精度および高周波のテスト要件に適応するために新世代のAC/DC重ね合わせテスト理論を採用しています。内蔵の高性能MCUは、ホストおよびスレーブマシンの状態や故障に迅速に応答し、リアルタイムの指示を行い、作業効率を向上させます。新しく設計された友好的なグラフィカルな操作インターフェースは、5つのフットコントロールモードと完全なタッチ操作を含んでおり、ユーザーに便益と効率を提供します。新しいファイル管理システムは、簡単で迅速かつ正確な操作でリアルタイムの設定ファイルと99組のユーザー定義の設定ファイルを保存できます。また、情報のプッシュ通知を提供し、2つのリアルタイム情報をキャッシュすることができます。SCPI指示システムの2つのモードが提供されており、生産ラインまたは単一のマシンテストを設定するのが便利です。また、この機械のSCPI指示システム設計を参照するシリアルポートを持つ任意のデバイスに接続できます。

AC/DC重ね合わせテストの新しいトレンド バイアス電流分野での豊富な技術と市場調査に基づいて、トンフイは大出力DCバイアス電流源、TH1778Aを導入しました。高性能のCortexM3 ARM CPU、グラフィカルなインターフェース、フルタッチ操作により、TH1778AシリーズDCバイアス電流源は便利かつ効率的です。

TH1778Aシリーズは、磁気インダクタのAC/DC重ね合わせテストや大電流のテスト環境に適しています。また、磁気材料の分析のために磁化電流を提供できます。採用された新しいソフトウェアフレームワークはリアルタイムのパラメータ調整と操作に適応しています。

AC/DC重ね合わせテストの新しいトレンド

  1. マスター・スレーブ接続モードは切断および拡張が便利です。
  2. グラフィカルなインターフェースは前例のない操作の便益をもたらし、マシンの作業状態に迅速に対応します。
  3. プッシュ通知は同時状態情報を保持します。
  4. インテリジェントなファイル管理システムは、ファイル管理とロードを煩雑にしません。
  5. マルチモードのSCPIシステムにより、生産ラインの構築が簡単になります。
  6. 複数のオペレーターモードにより、個人の習慣に基づいて操作が容易になります。
  7. キャビネット型システム接続により、ユーザーは生産ラインを配置および設定するのが便利です。



Specifications

Model TH1778A TH1778B TH1778AS
Supporting Frequency 20Hz-2MHz
Current Range 0 – ±20A
Current Accuracy ±1%
Current Step 1mA
Control Mode Master Slave, stackable 5 sets
Output Voltage 10V



Accessary

Standard
Accessories name Model

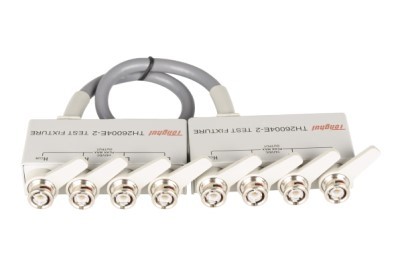

Test Box

(For TH1778A and TH1778B)

TH26004E-2

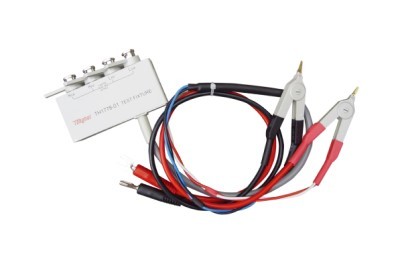

Test Box

(For TH1778A and TH1778B)

TH1778-01

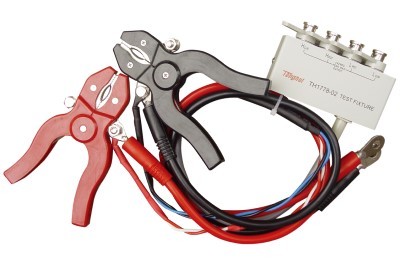

Test Fixture

(For TH1778A)

TH1778-02

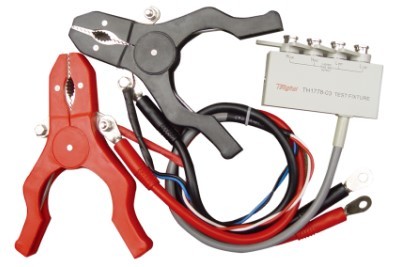

Test Fixture

(For TH1778A)

TH1778-03

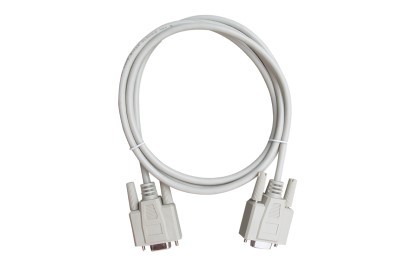

RS232 connection cable

(For TH1778A and TH1778B)

TH26034



Downloads

Specificaion of TH1778A.pdf  Download
TH1778A Operation Manual.pdf Download
