CYBERTEK DF6800 デスキュー治具

概要

DF6800デスキュー治具は、主に電圧プローブと電流プローブのスキュー校正に使用します。電力を正確に測定するには、電圧プローブと電流プローブの遅延が同じでなければなりません。電圧プローブと電流プローブのように種類の異なるプローブを使用する場合、回路やケーブルの違いにより、プローブ間には常にわずかな伝送遅延が生じます。この差は「スキュー」と呼ばれ、スイッチング損失の計算や時間の測定で誤差の原因となります。電力スイッチングの高速動作では、エンジニアは制御信号をナノ秒単位で測定する必要があります。DF6800デスキュー治具は同一のパルス信号で電圧プローブと電流プローブを駆動できるため、電圧源と電流源の周期を同期させ、異なるプローブ間の遅延を測定し、オシロスコープのチャンネル遅延補償によって正確な電力解析を行うのに役立ちます。

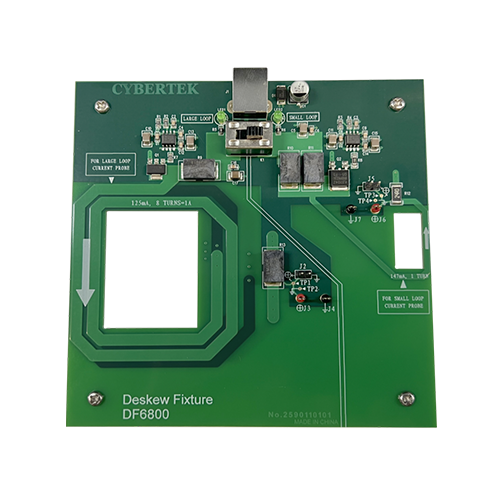

各部の名称と機能

J1：USB給電ポート。

K1：大電流ループ（LARGE LOOP）と小電流ループ（SMALL LOOP）の給電を切り替えるスイッチ。

LED1、LED2：大電流ループまたは小電流ループの給電表示灯。

大電流ループ：1A程度の方形波電流を供給します。

小電流ループ：147mA程度の方形波電流を供給し、クランプが小さい電流プローブに適しています。

J2、J3、J4：J2は2.54mmピッチのテストピン、J3、J4はテストループです。電圧方形波信号を供給し、大電流ループと組み合わせて使用して、電流・電圧プローブのスキュー校正を行います。

J5、J6、J7：J5は2.54mmピッチのテストピン、J6、J7はテストループです。電圧方形波信号を供給し、小電流ループと組み合わせて使用して、電流・電圧プローブのスキュー校正を行います。

操作方法

CYBERTEKの高周波電流プローブと高電圧差動プローブを例に、スキュー校正は以下の方法を参考にしてください。

HCP8000シリーズ電流プローブの消磁・ゼロ調整を行ってオシロスコープのCH1に接続し、関連パラメータを正しく設定します。

HCP8000シリーズのプローブをDF6800の対応する電流ループに、正しい電流の向きで接続します。

差動プローブを対応する電圧テストポイントとオシロスコープのCH2に接続し、関連パラメータを正しく設定します。

DF6800のスイッチでプローブに対応する位置を選択して通電します。オシロスコープのUSBポート、または標準付属のアダプタから給電できます。

オシロスコープのCH1とCH2の間のスキュー（Skew）機能で、スキュー時間を測定します。

CH1またはCH2の遅延補償機能でスキュー時間を補償してスキューを0にすると、スキュー校正は完了です。CH1またはCH2の遅延補償時間を記録し、以後の使用に備えます。

注意：プローブのBNC出力ケーブルの長さは遅延時間に影響します。使用するBNCケーブルの長さに注意してください。
