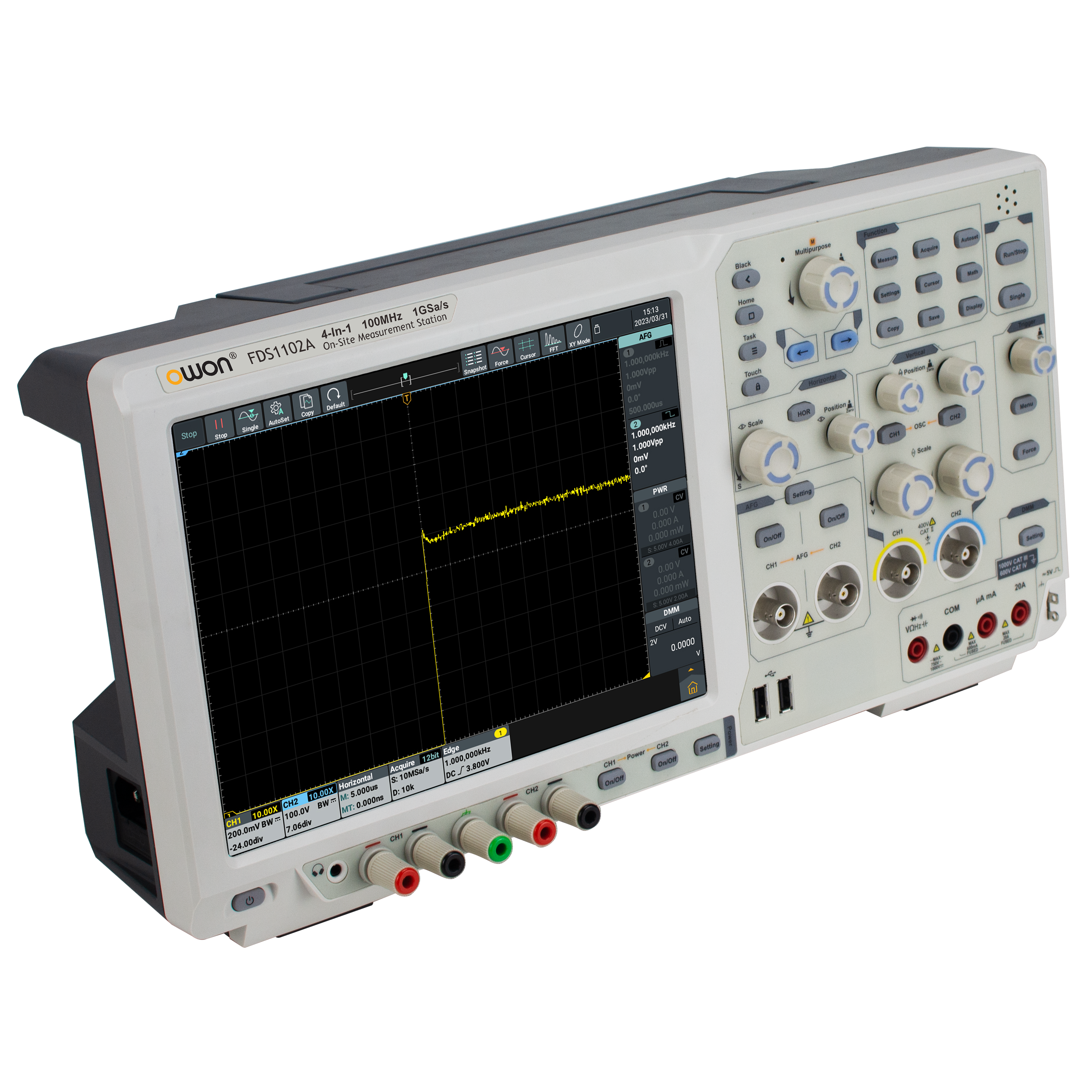

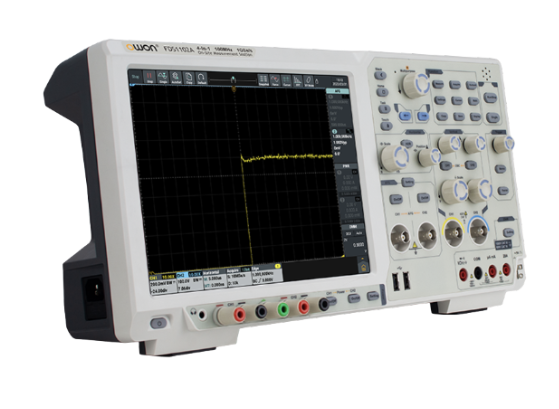

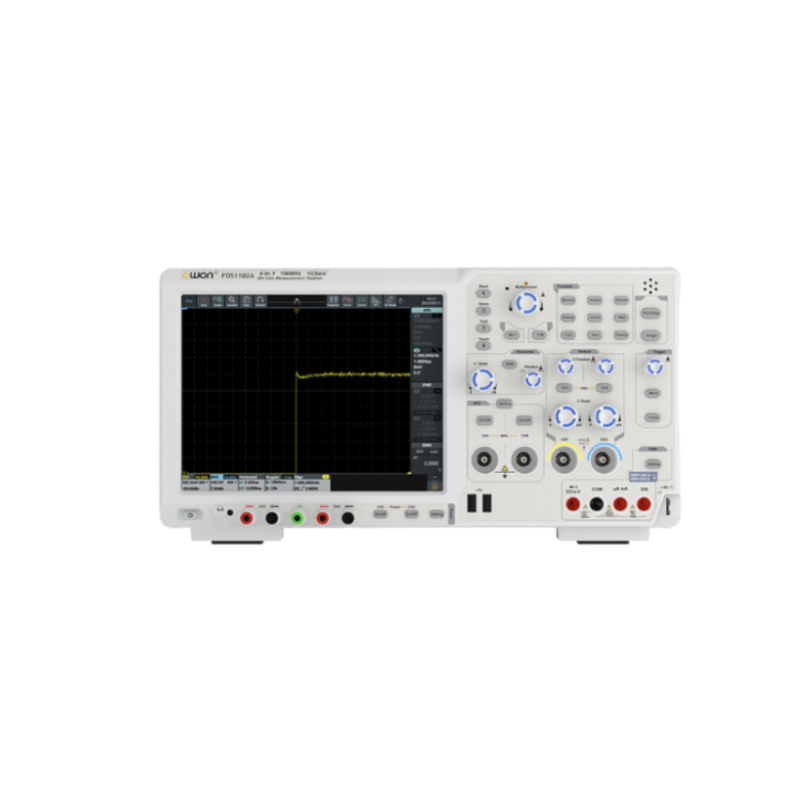

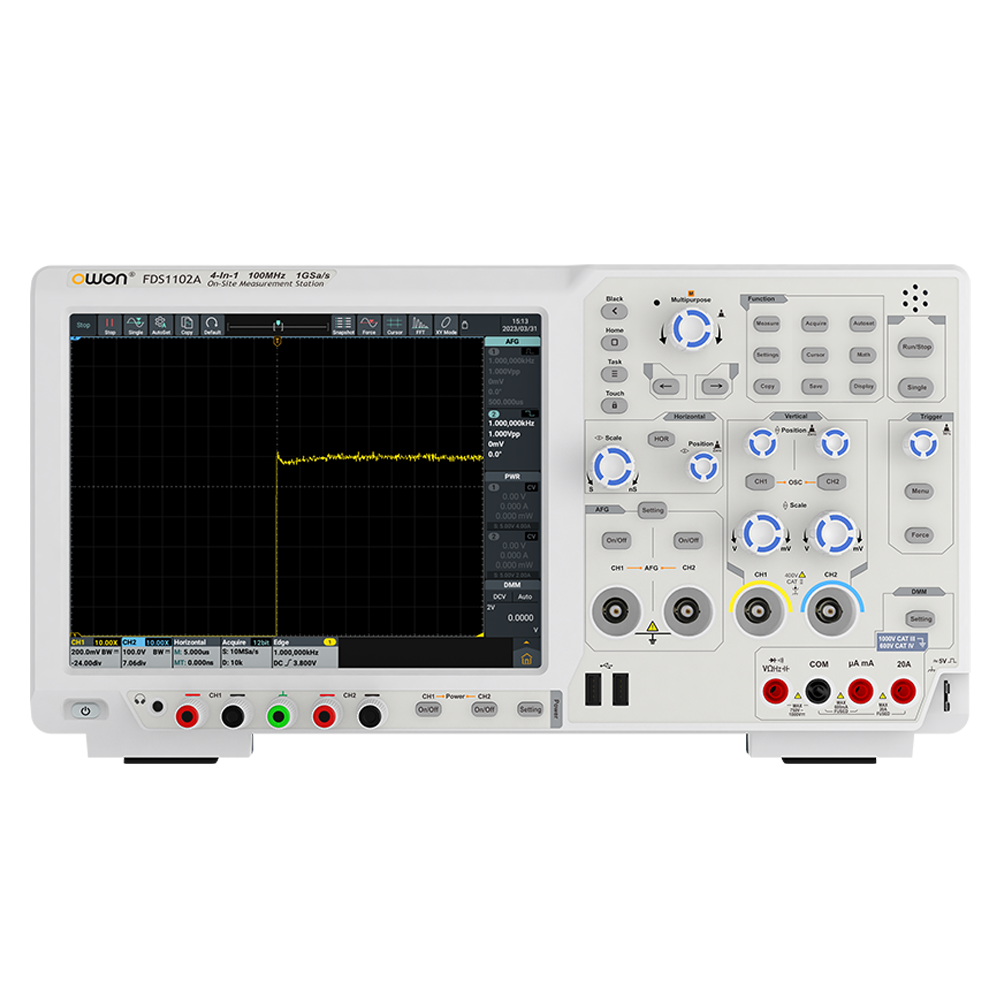

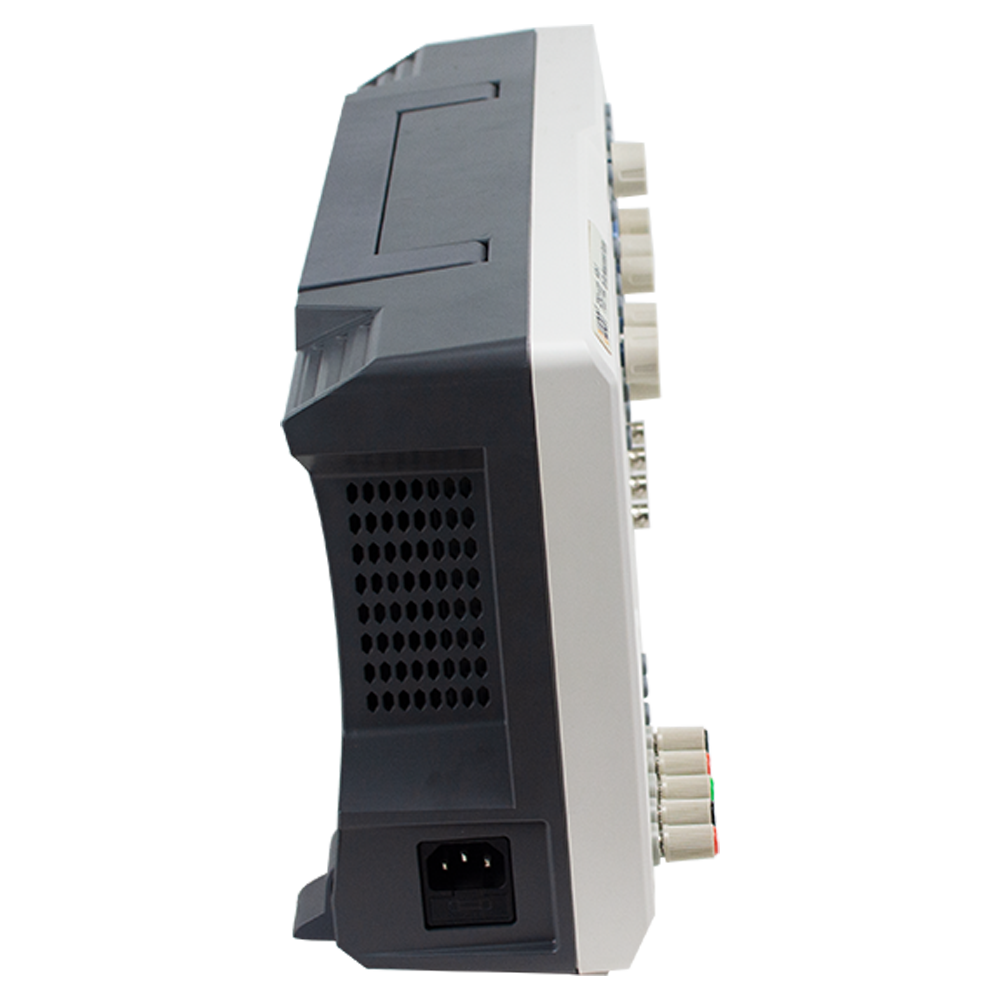

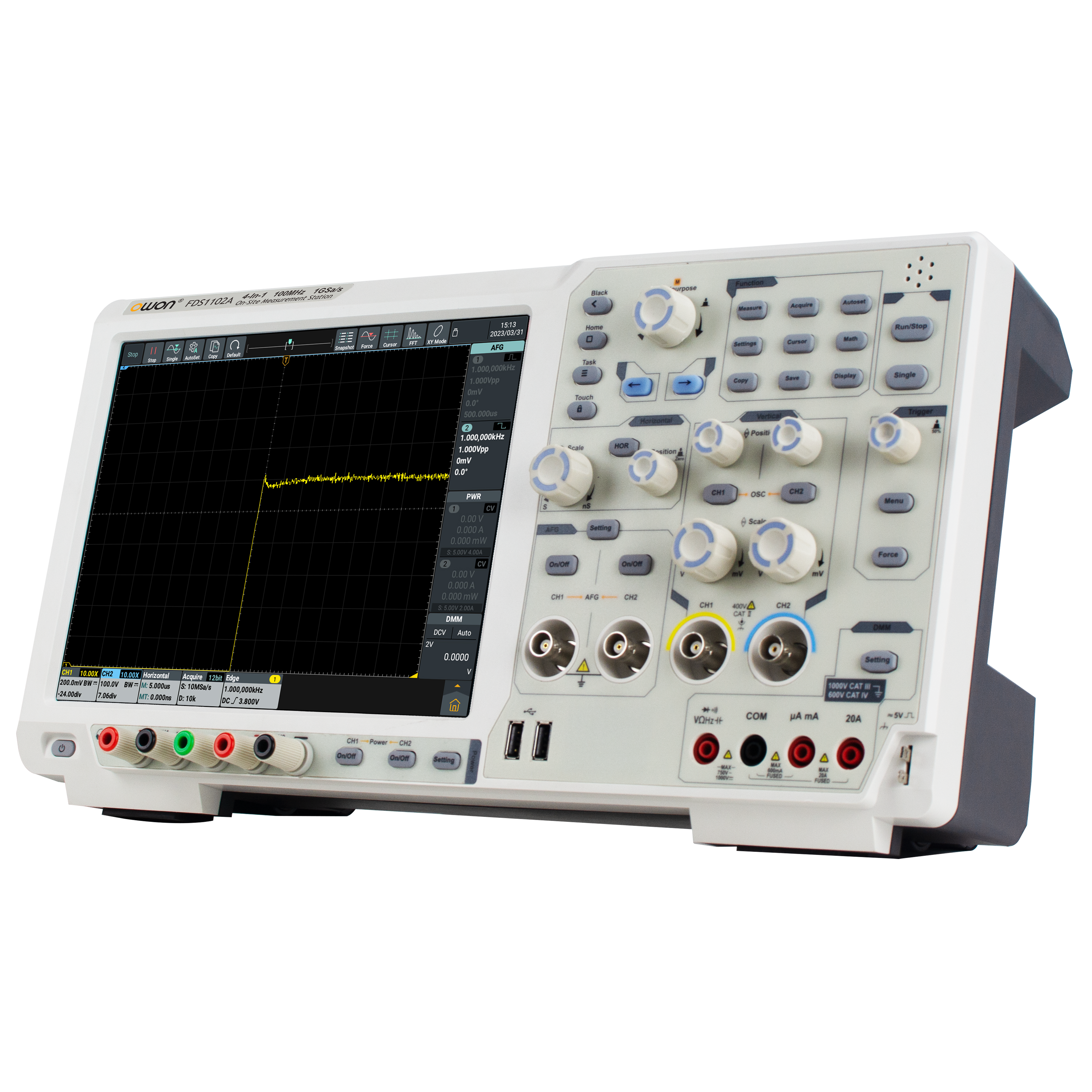

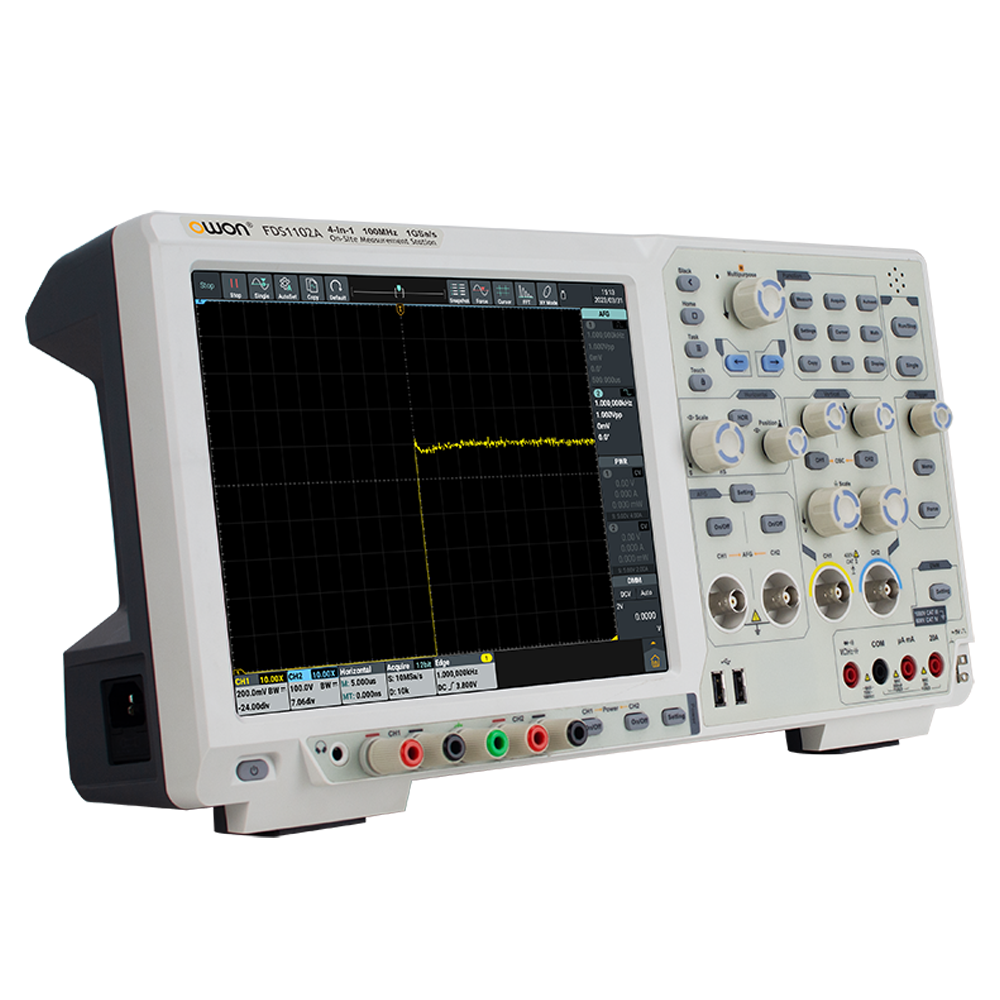

製品概要

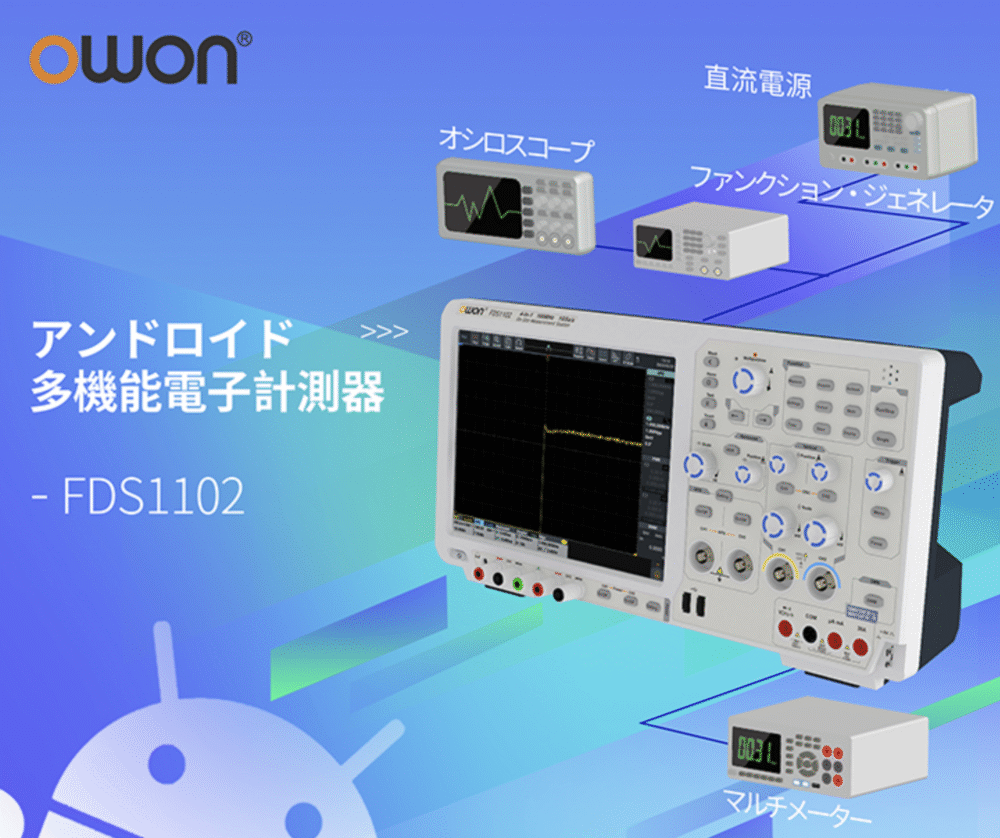

・オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合

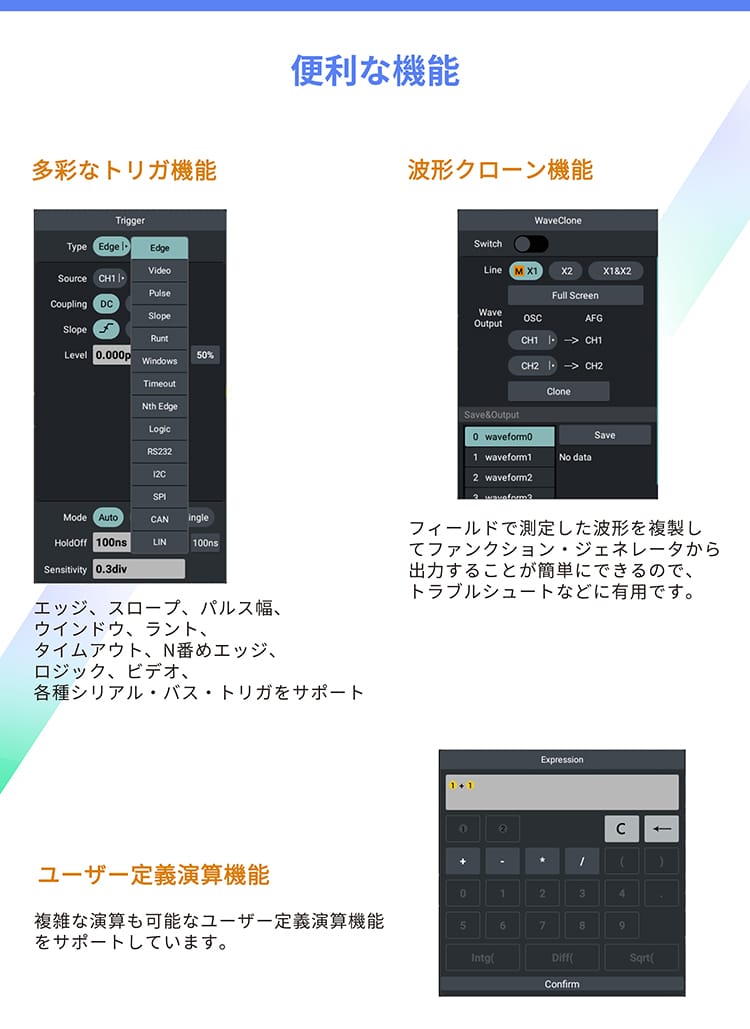

・様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バス など
・FRA（周波数応答解析）機能

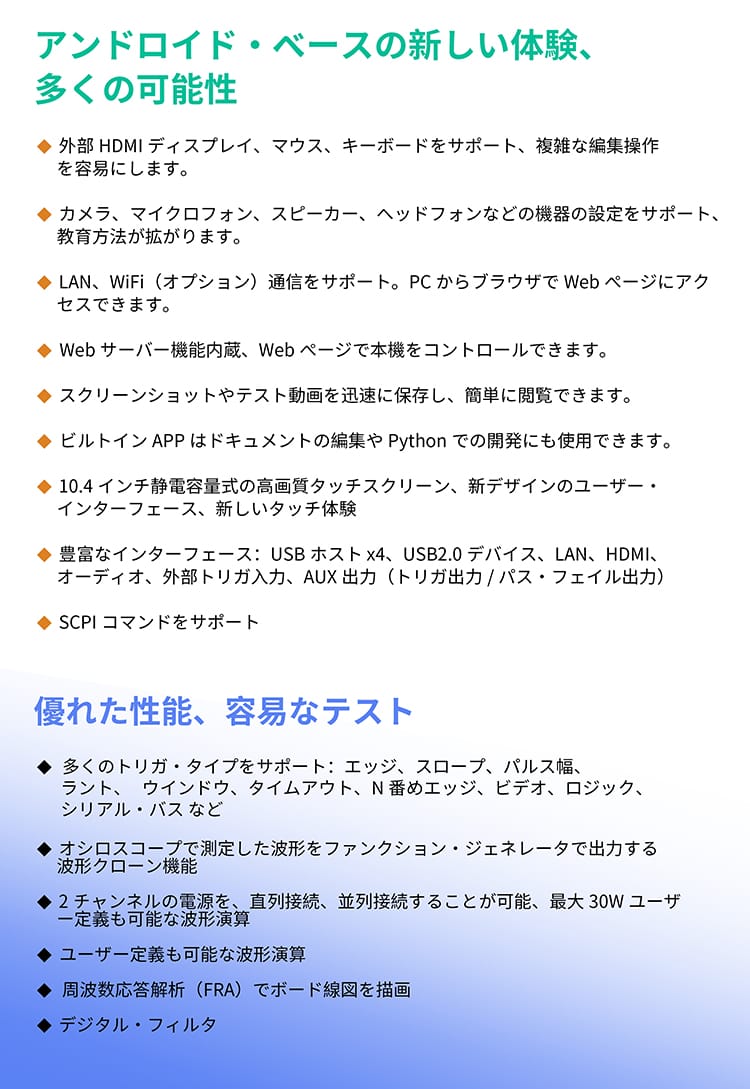

・アンドロイドを採用、新しい体験と可能性
・外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします
・カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります

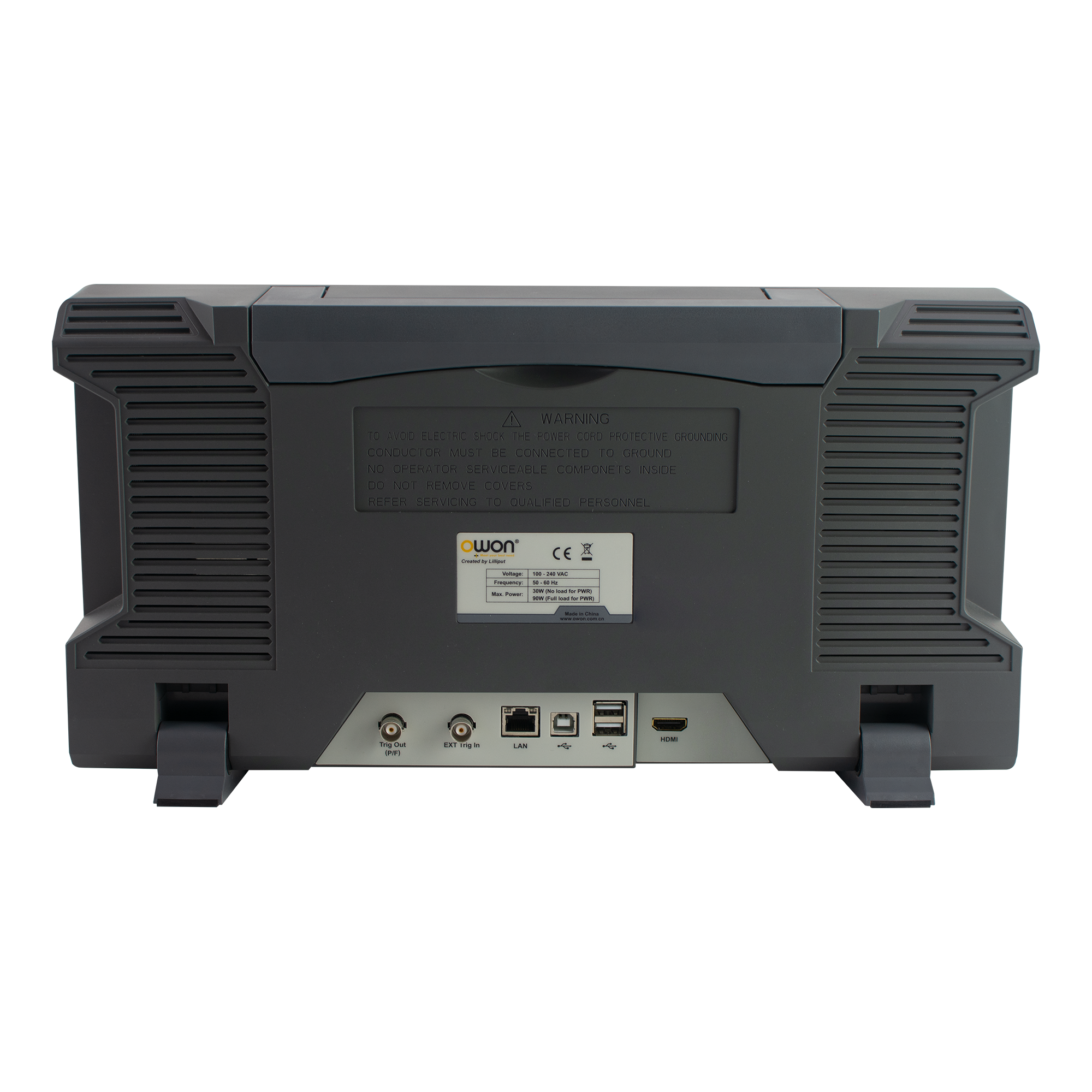

・豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI
・10.4 インチ 高画質タッチ・スクリーン

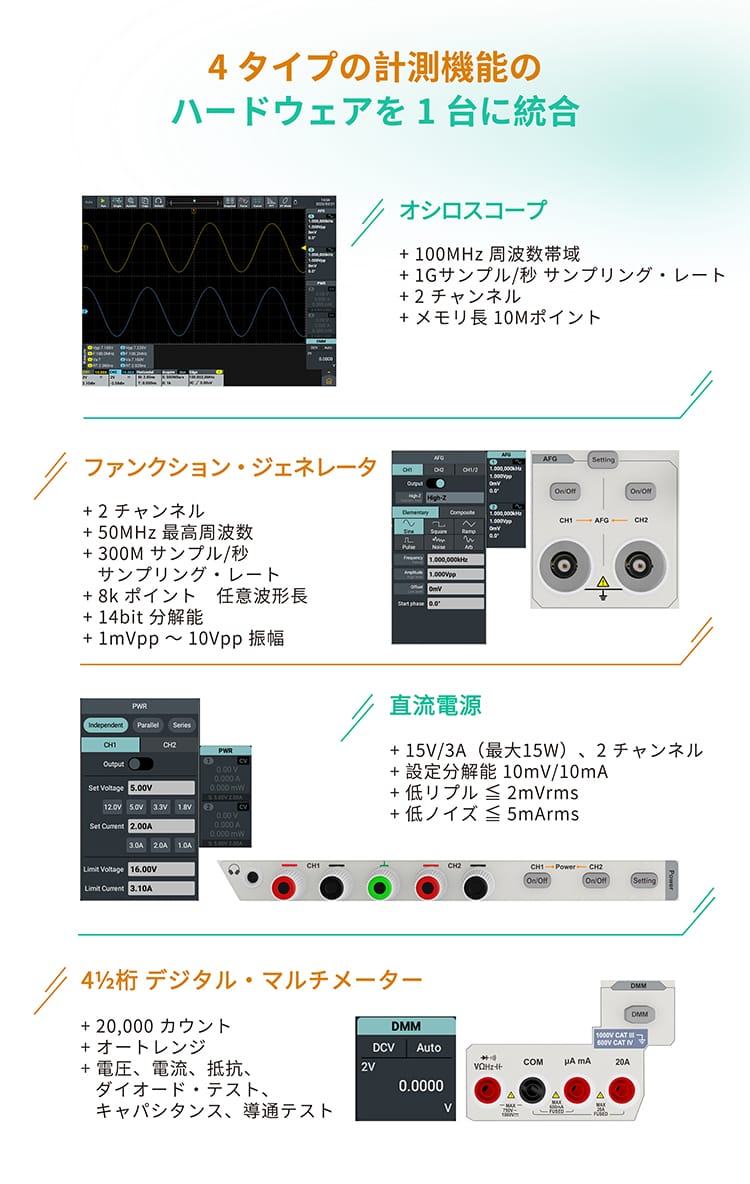

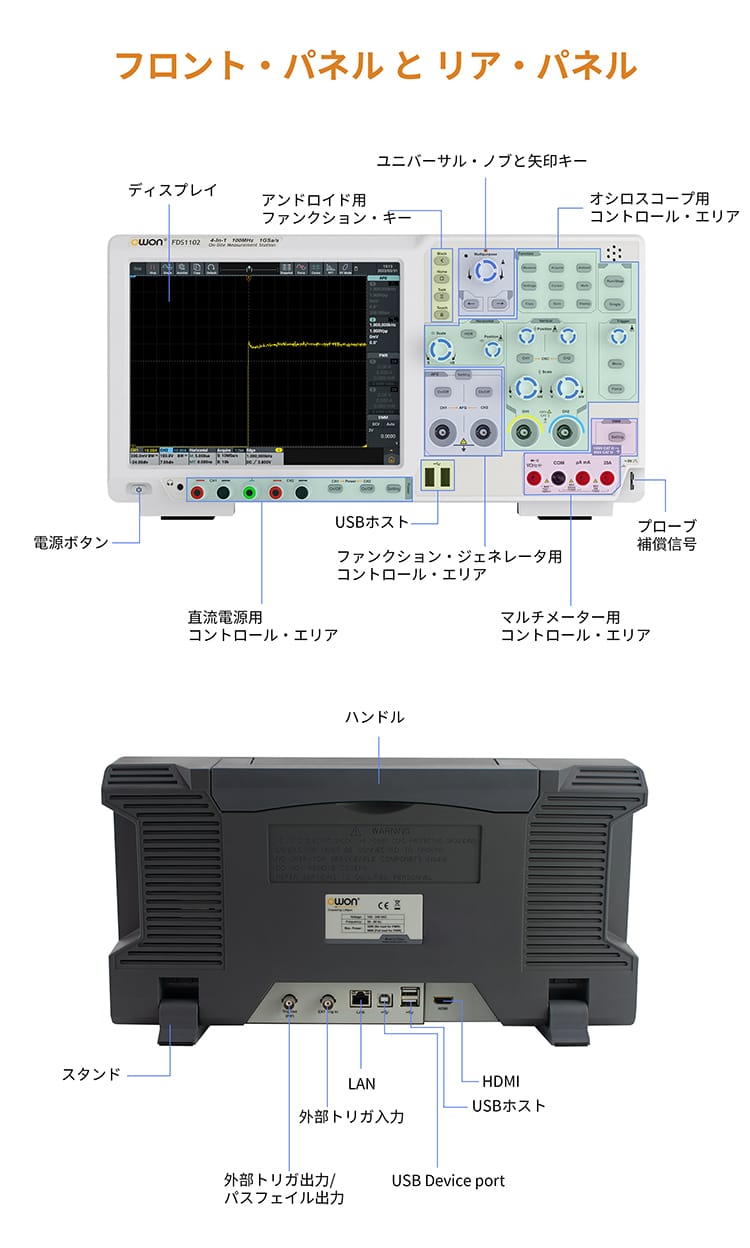

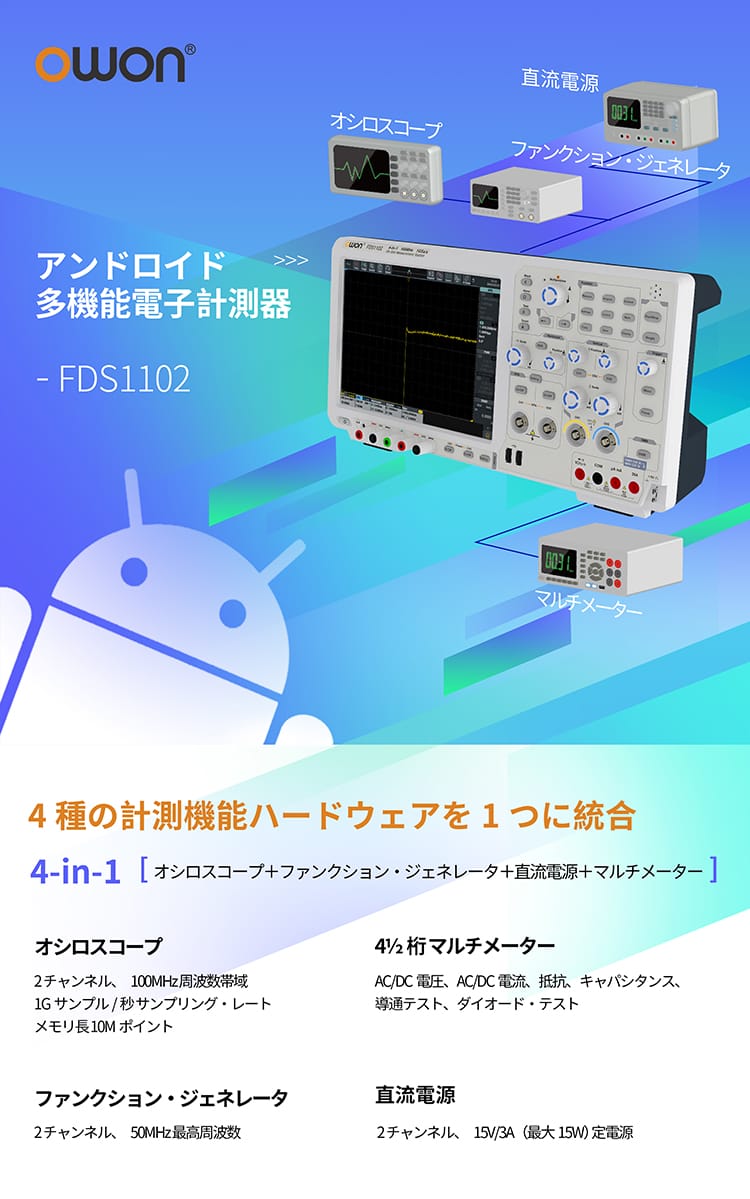

■４種の計測機能ハードウェアを１つに統合
・オシロスコープ
2チャンネル、100MHz周波数帯域
1Gサンプル/秒サンプリング・レート
メモリ長10Mポイント
・ファンクション・ジェネレータ
2チャンネル、50MHz最高周波数
・4½桁マルチメーター
AC/DC電圧、AC/DC電流、抵抗、キャパシタンス
導通テスト、ダイオード・テスト
・直流電源
2チャンネル、15V/3A（最大15W）定電源
■周波数応答解析（FRA）

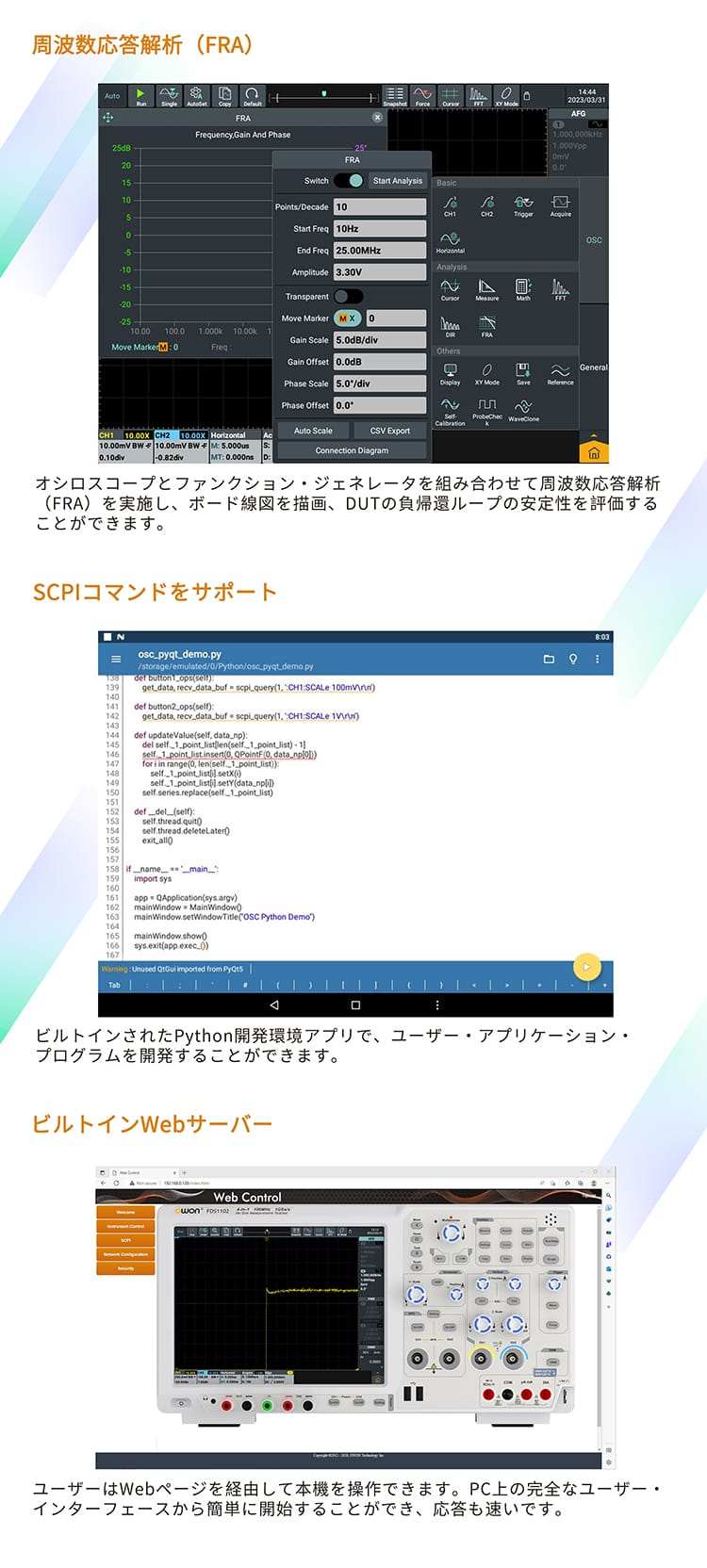

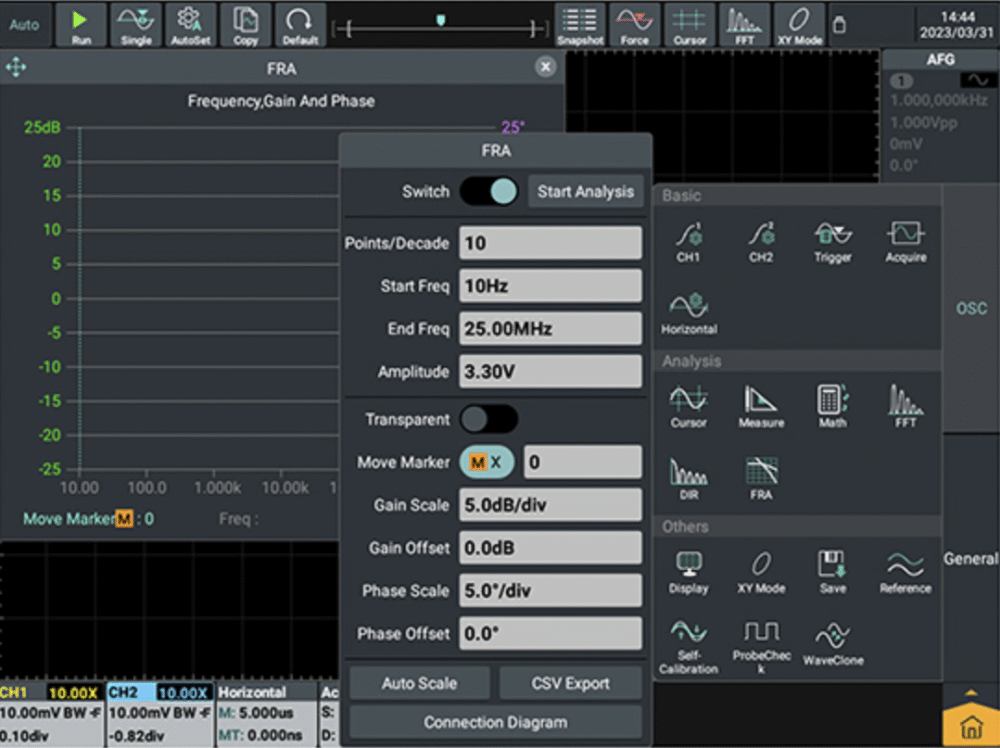

・オシロスコープとファンクション・ジェネレータを組み合わせて周波数応答解析（FRA）を実施し、ボード線図を描画、DUTの負帰還ループの安定性を評価することができます。
■SCPIコマンドをサポート

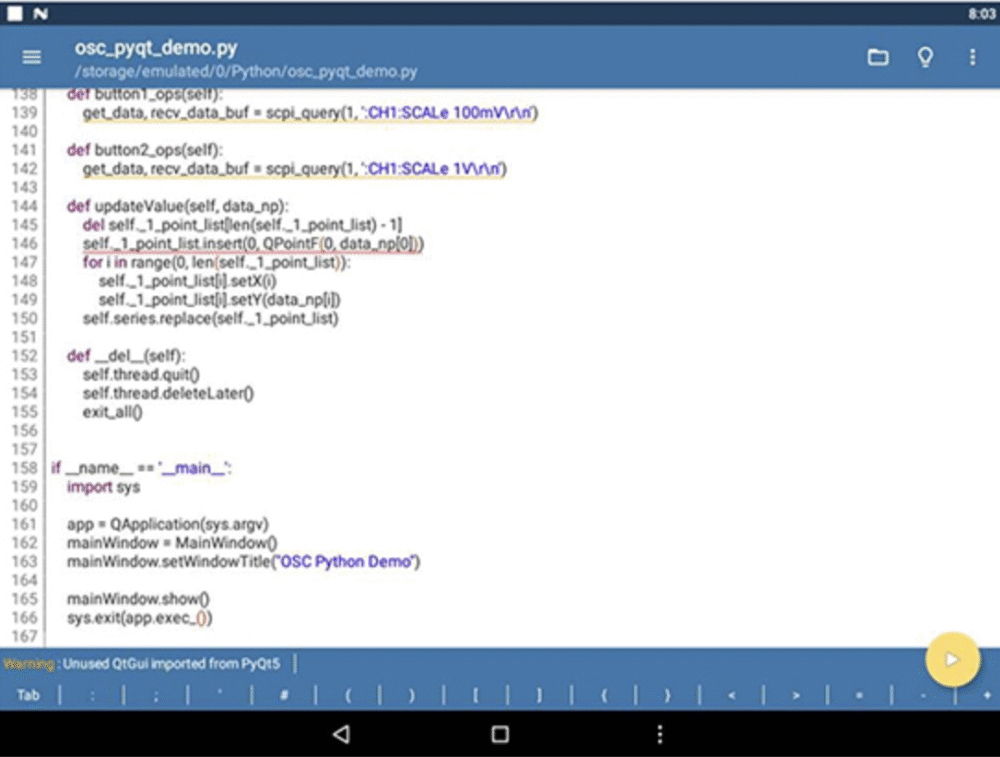

・ビルトインされたPython開発環境アプリで、ユーザー・アプリケーション・プログラムを開発することができます。
■ビルトインWebサーバー

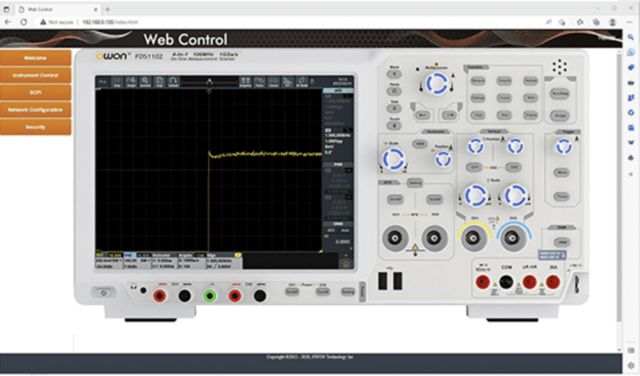

ユーザーはWebページを経由して本機を操作できます。PC上の完全なユーザー・インターフェースから簡単に開始することができ、応答も速いです。

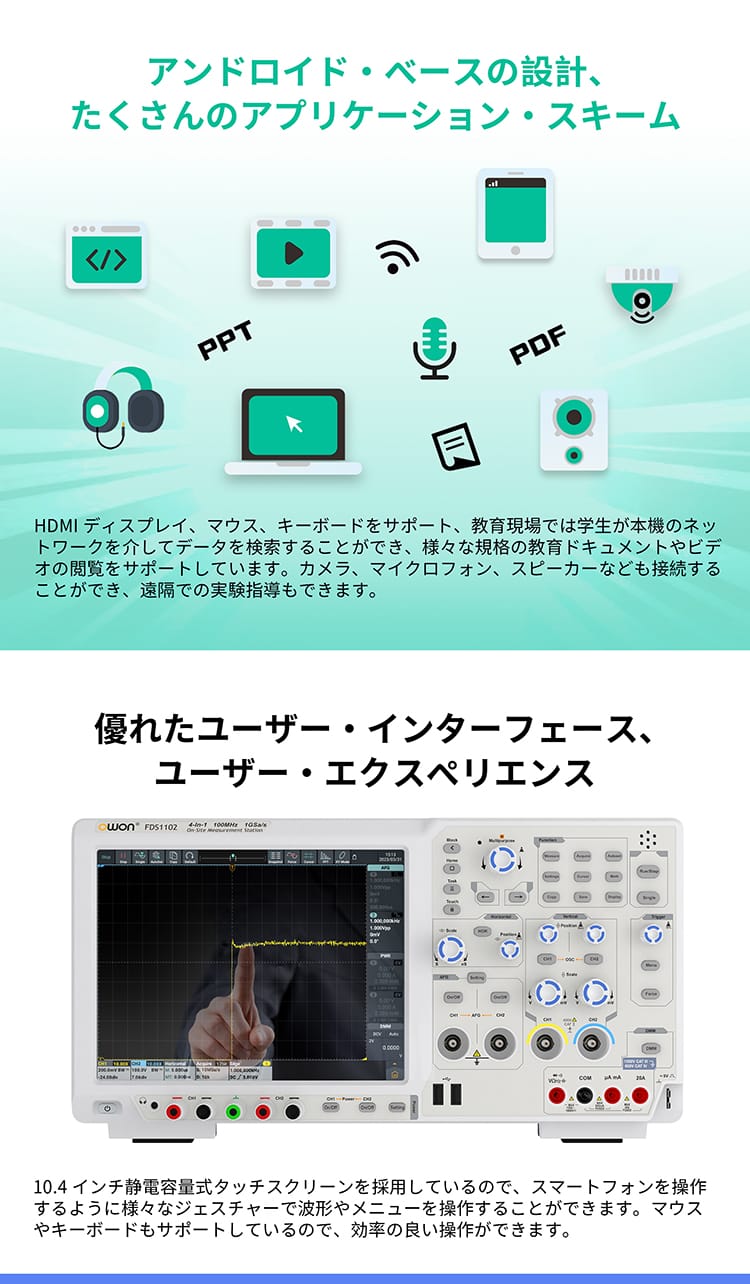

■アンドロイド・ベースの設計、たくさんのアプリケーション・スキーム

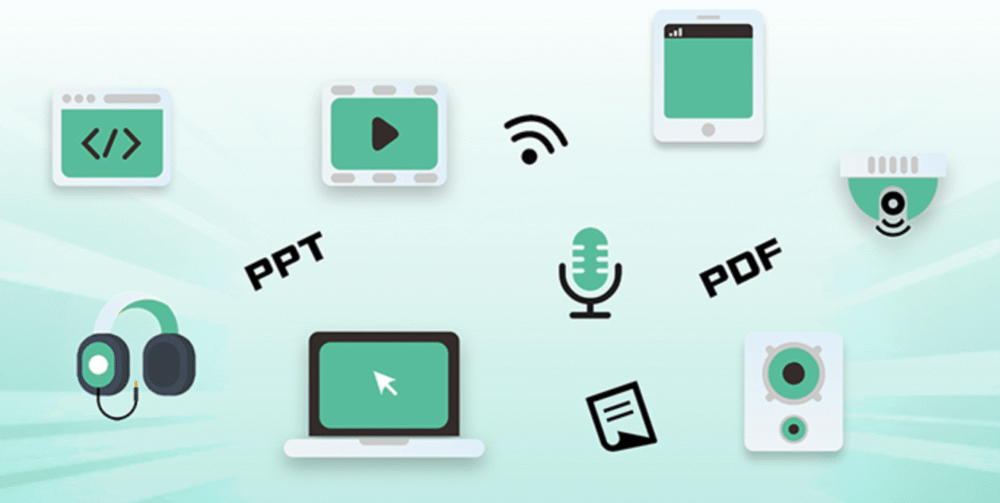

HDMIディスプレイ、マウス、キーボードをサポート。教育現場では学生が本機のネットワークを介してデータを検索することができ、様々な規格の教育ドキュメントやビデオの閲覧をサポートしています。カメラ、マイクロフォン、スピーカーなども接続することができ、遠隔での実験指導もできます。
規格表
| ディスプレイ | 10.4 inch（1024×768）touch LCD |
|---|---|
| インターフェース | HDMI；USB device *1, USB Host *4 ；Trig Out(P/F)；LAN；earphone |
| チャンネル数 | 2 |
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN, CAN |
| 入力インピーダンス | 1MΩ ± 2%, in parallel with 15pF ± 5pF |
| 分解能 | 4½ digits |
| 自動測定 | Period, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area、Cycle Area, Delay A→B, Delay A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| 垂直軸スケール | 1mV/div - 10V/div (at input) |
| レコード長 | 10M |
| 最大入力電圧 | 1MΩ ≤ 300Vrms; |
| 垂直軸分解能 | 8bits |
| トリガ・モード | Auto, Normal, and Single |
| 入力カップリング | DC, AC, and GND |
| 波形演算 | ＋, －, ×, ÷, FFT, User Defined Function, digital filter |
| 周波数カウンタ | 使用可能 |
| 波形保存 | 128MB,100 waveforms |
| 波形長 | 8K |
| 最高周波数 | 50MHz |
| チャンネル | CH1/CH2 |
| カーソル測定 | △V, and △T between cursors, △V and △T between cursors, and auto- cursors |
| オート・レンジ | ○ |
| 測定アイテム | 電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト |
| 測定分解能 | |
| 電圧 | 10mV |
| 電流 | 10mA |
| 真の実効値 | ○ |
| サンプル・レート | 1GS/s |
| ファンクション・ジェネレータ仕様 | 300MS/s |
| 周波数応答 | (40 - 1000) Hz |
| ビデオ規格（トリガ） | NTSC, PAL and SECAM standard |
| WIFI（オプション） | 使用可能 |
| 定格出力 （0℃-40℃） | |
| 電圧 | 0-15V |
| 電流 | 0-3A |
| 最大電力 | 15W |
| 周波数帯域 | 100MHz |
| 水平軸スケール (s/div) | 2ns/div - 1000s/div, step by1 - 2 - 5 |
| リサージュ図 | |
| 周波数帯域 | full bandwidth |
| 位相差 | ±3 degrees |
| ファンクション・ジェネレータ仕様 | |
| 出力振幅範囲（50Ω負荷） | 1mVpp - 5Vpp |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
パッシブプローブ | 1/チャンネル |
電源コード | 1 |
クイックガイド | 1 |
マルチメーターリード | 1 |
BNCケーブル | 1 |
オプション品 | 数量 |
|---|---|
FDS1000-WIFI | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qこの機種の利点は何ですか？
A単品計測器を4種そろえるよりも省スペースです。
Q信号発生器や電源としての性能はいいの？
Aサブセット版なので単品の信号発生器や電源よりも劣ります。
Q付属プローブの本数は？
A2本です。
Qシリアルバスのデコードができません。
Aシリアルバスはトリガのみ対応しています。デコードは対応していません。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
