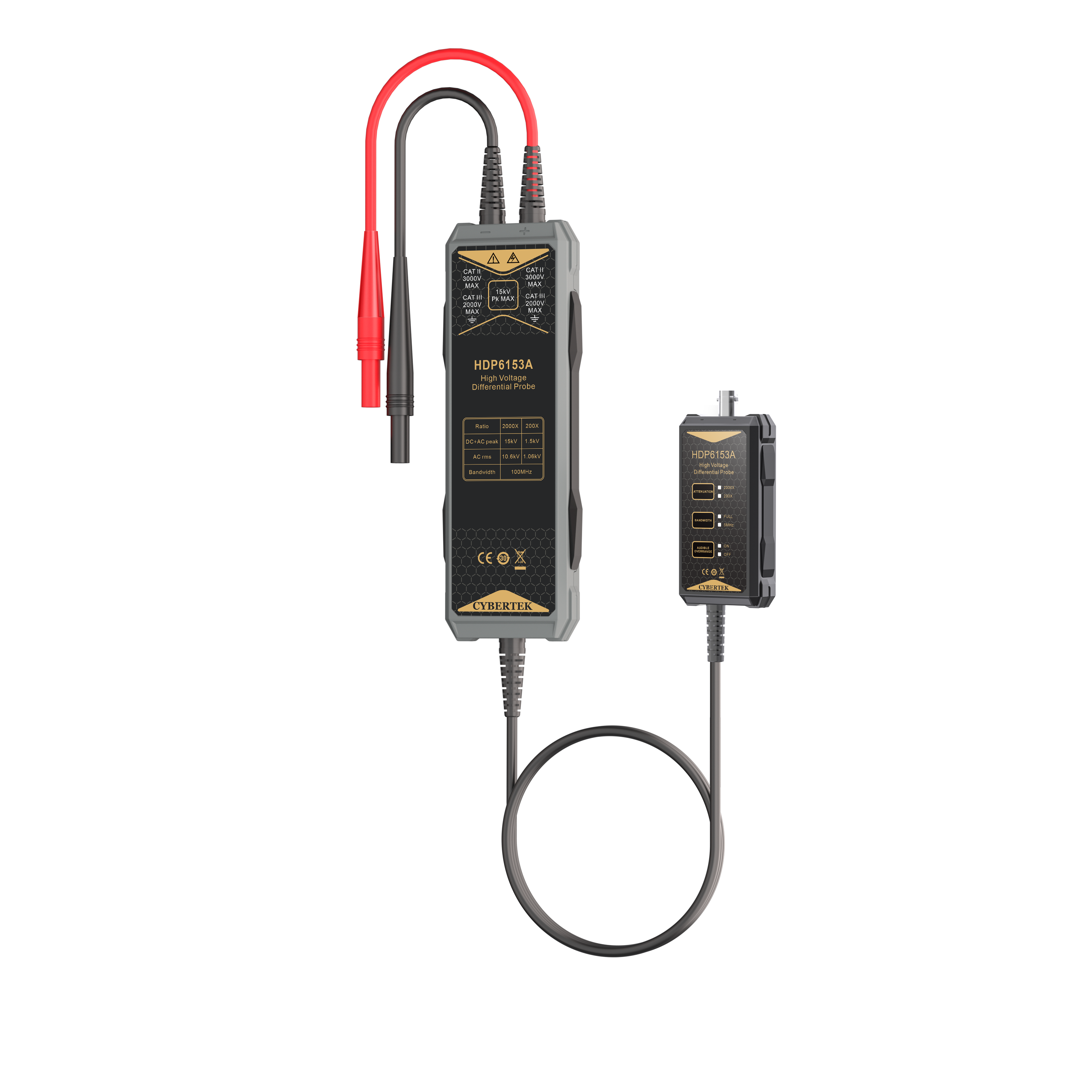

CYBERTEK HDP6153A 差動プローブ 100MHz、15000V

概要

HDP6153A高電圧差動プローブは、フローティング測定機能を備えた超高電圧・高周波差動プローブです。最大15000Vpkの差動電圧を測定でき、帯域幅は100MHzです。代表確度1%で、ほとんどのテストシステムの要件を満たします。プローブには標準のBNC出力インターフェースを備えており、あらゆるメーカーのオシロスコープと組み合わせて使用できます。

HDP6153A高電圧差動プローブは、USB通信機能を備えています。CYBERTEKのスマートプローブコントローラと組み合わせて使用することで、オシロスコープの設定をリアルタイムに制御し、接続されたスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、サードパーティ製のオシロスコープ用プローブを使用する際に長年必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

操作手順

測定前に、被測定の同相電圧および差動電圧の振幅を見積もってください。許容範囲を超えて使用すると、人身事故やプローブの破損の原因となる可能性があります。

必要に応じて適切なプローブ治具を選択して被測定回路に接続し、出力線をオシロスコープまたはその他の測定機器に接続します。

プローブの電源を接続します。

被測定電圧の大きさに応じて、適切な減衰比を選択します。測定電圧が測定範囲を超えると、過電圧表示灯が点灯し、警報音が鳴ります。

プローブの減衰比に合わせて、オシロスコープやその他の測定機器の減衰比を設定します。また、被測定電圧の大きさに応じて、オシロスコープの垂直スケールを調整します。

測定時は、プローブ本体を高電圧パルス回路からできるだけ遠ざけ、プローブへの干渉を低減してください。

測定終了後は、まず被測定回路の電源を切ってから、本プローブを取り外してください。

テストモード（オフセット設定）

ユーザーはテストモードに入り、必要に応じてオフセットを調整できます。プローブを長期間使用すると、オフセットのずれが生じ、電源投入後にゼロ位置にない場合があります。調整方法は以下のとおりです。

「ATTENUATION」「BANDWIDTH」の2つのボタンを押したまま、入力ポートを短絡させます。

電源を接続して電源を入れると、起動後にテストモードに入り、過負荷警報機能のON/OFF表示灯が点滅するので、2つのボタンを離します。

この状態で高減衰倍率のオフセット調整に入ります。「ATTENUATION」ボタンを押すとオフセットが増加し、「BANDWIDTH」ボタンを押すとオフセットが減少します。

調整が完了したら、「AUDIBLE OVERRANGE」ボタンを押して、低減衰倍率レンジのオフセット調整に切り替えます。「ATTENUATION」ボタンを押すとオフセットが増加し、「BANDWIDTH」ボタンを押すとオフセットが減少します。

調整が完了したら、「AUDIBLE OVERRANGE」ボタンを押してテストモードを終了します。これでオフセット調整が終了し、過負荷警報機能のON表示灯が点灯したままとなり、通常動作モードに入ります。

使用上の注意事項

9.1 正しい測定結果を得るためには、プローブの入力インピーダンスとオシロスコープの入力インピーダンスを一致させる必要があります。

9.2 測定時には、2本の入力線を並べたり、ツイストペアにしたりするなどして、2本の入力線が囲む面積をできるだけ小さくしてください。これにより、リード線のインダクタンスを除去して帯域幅を確保できると同時に、外部からの電磁干渉の影響を低減できます。

測定時には、入力線の延長は極力避けてください。延長線を使用すると、本プローブの高周波特性が劣化し、帯域幅が低下すると同時に、波形に発振が生じる可能性があります。

9.3 本プローブの高周波性能（100MHz）を最大限に発揮し、最大帯域幅を得るとともに波形の発振を低減するため、付属のバナナプラグ用メスソケットを使用して被測定回路に接続することができます。
