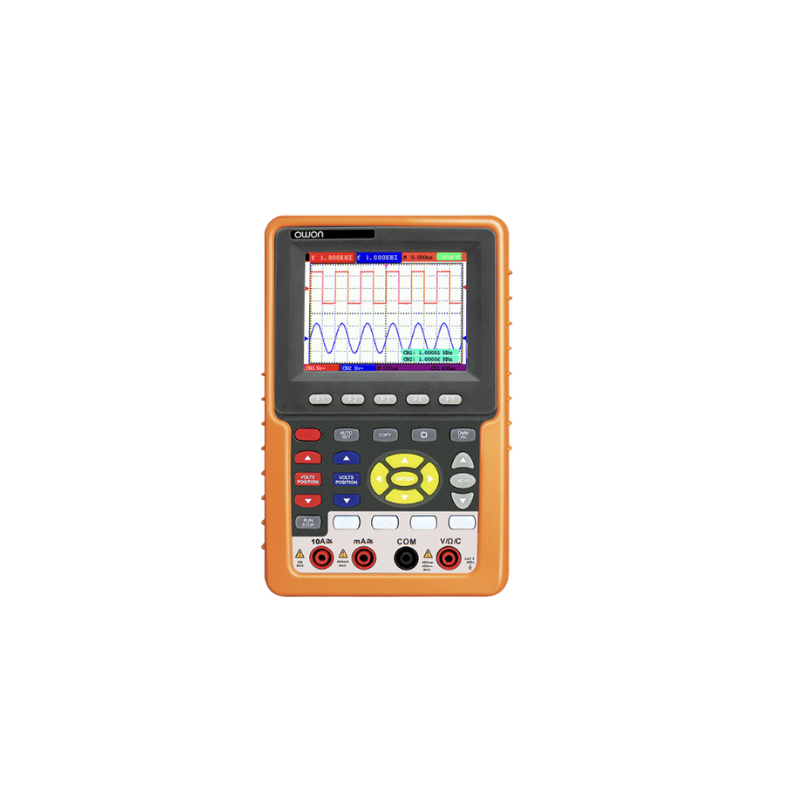

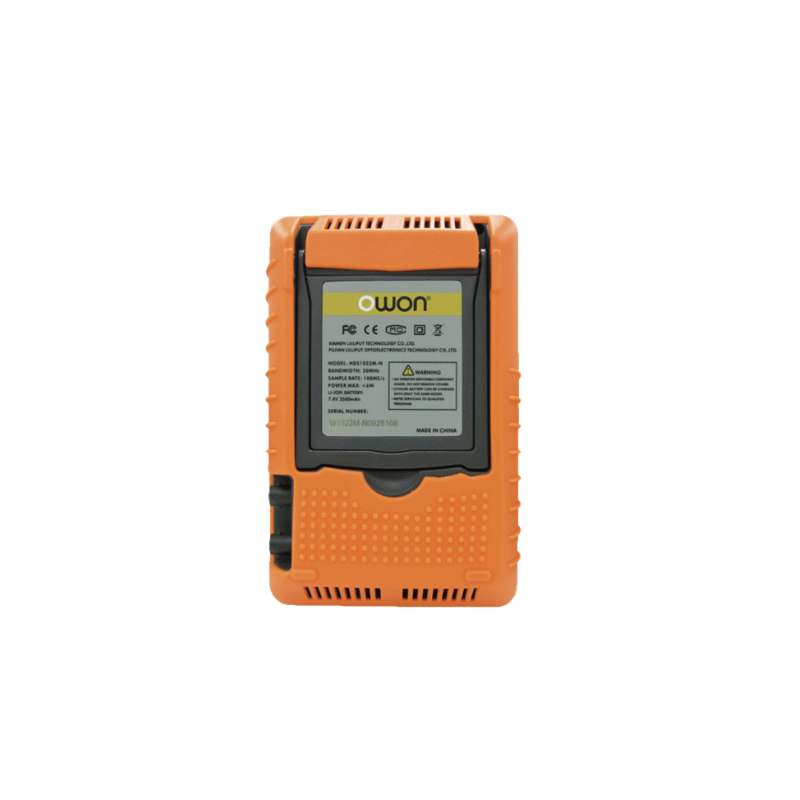

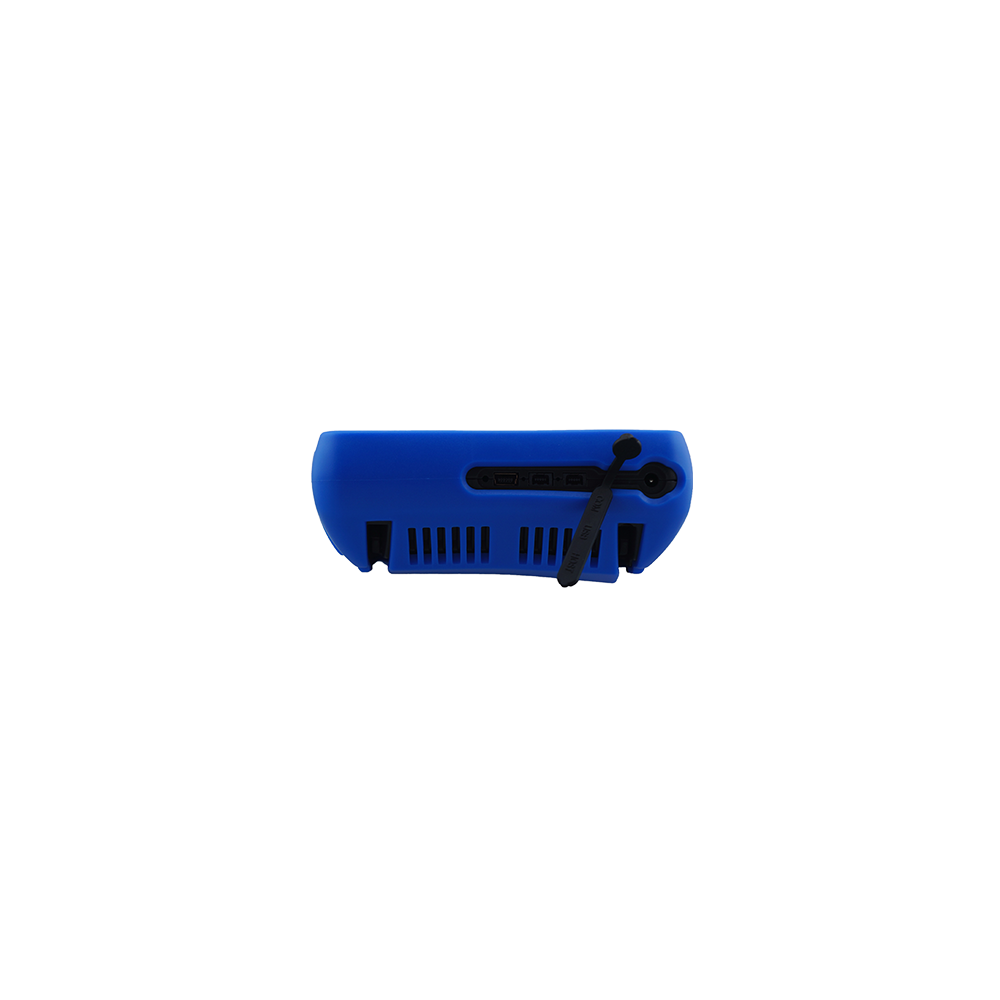

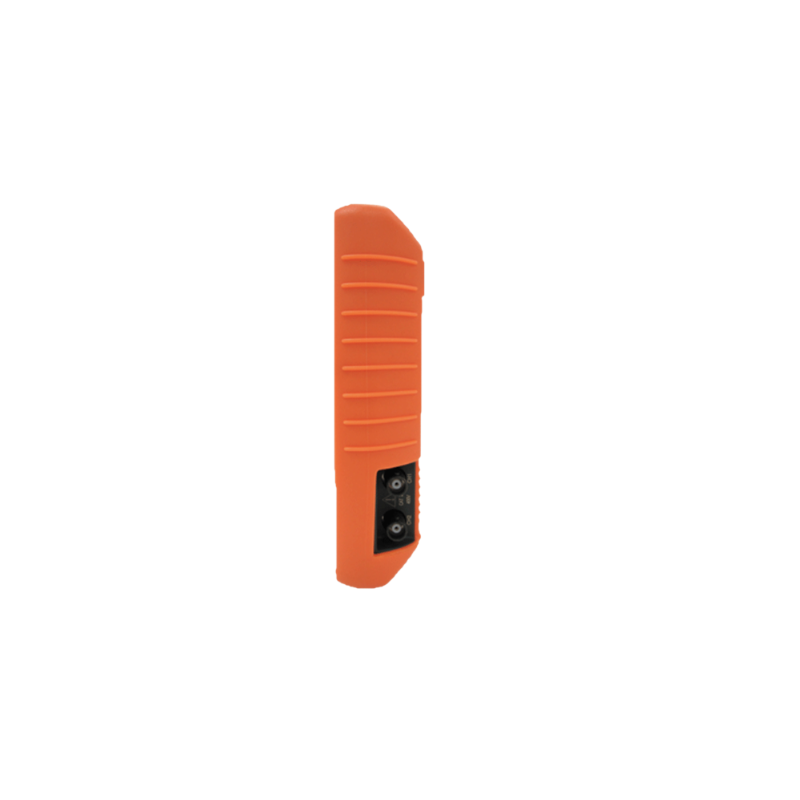

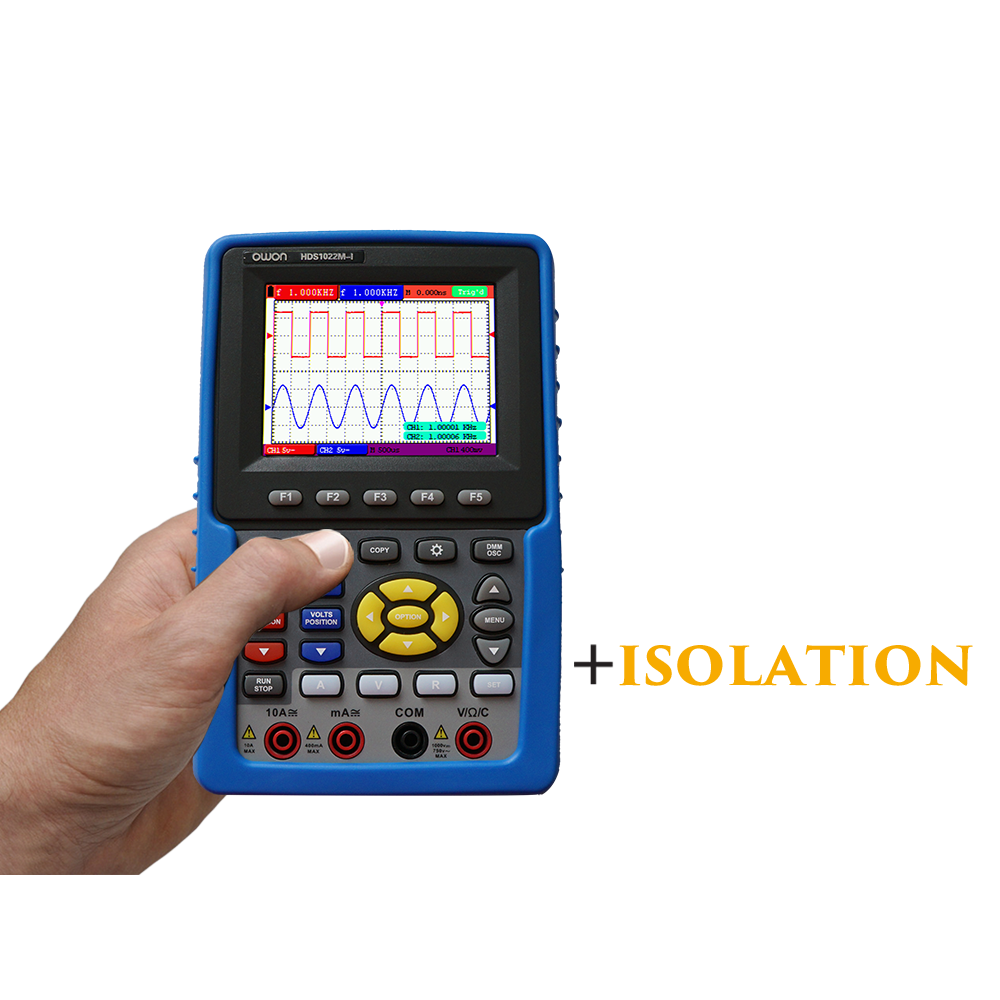

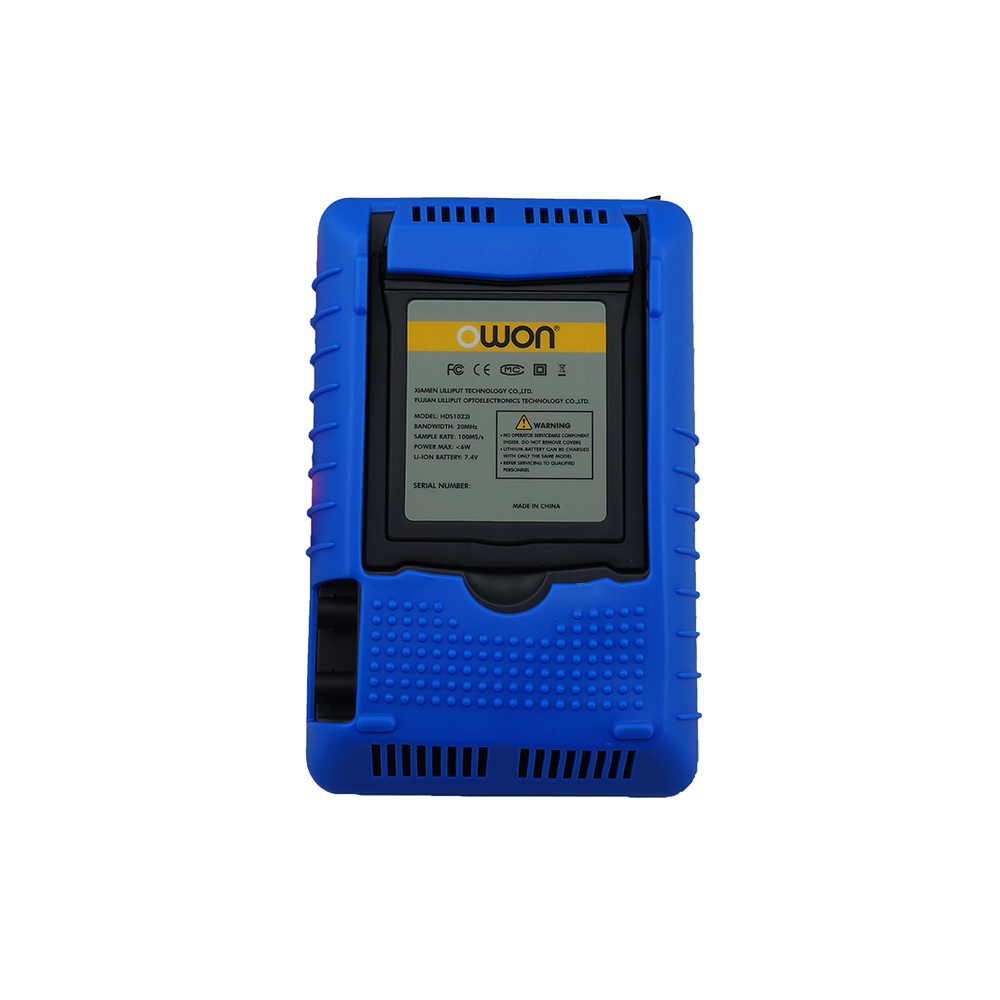

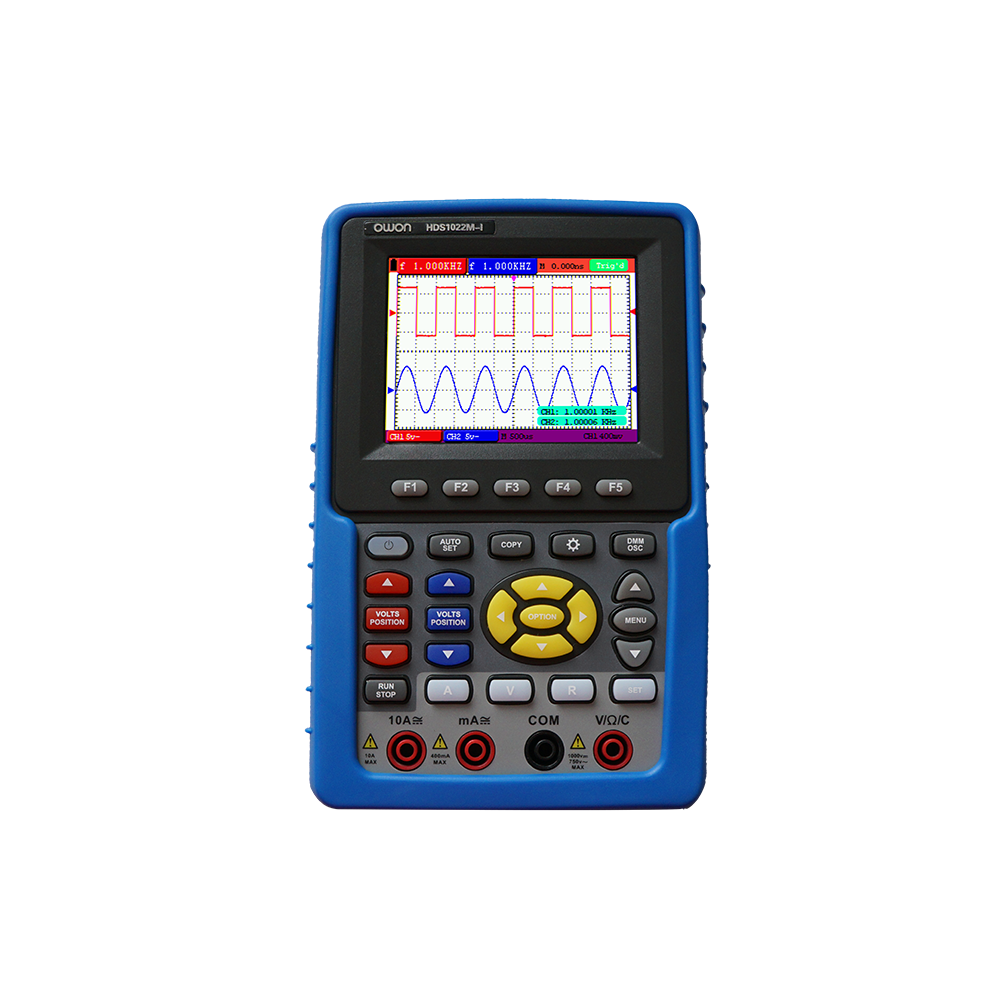

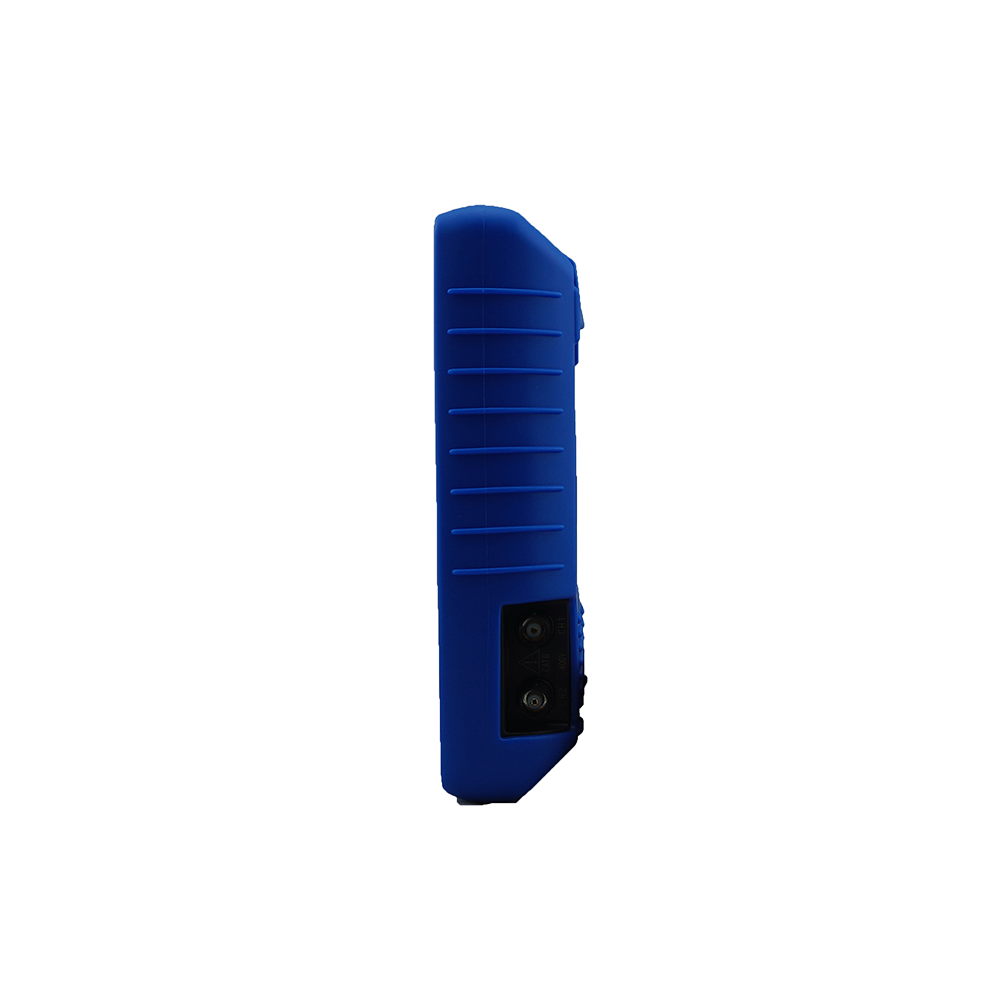

OWON HDS1022M-I オシロスコープ 20MHz、2ch、8bit
+ 2 in 1 （オシロスコープ + マルチメーター） + 周波数帯域： 20MHz, 60MHz, 100MHz, 200MHz + 2チャンネル + サンプルレート ： 最高100Mサンプル/秒（20MHzモデル）, 最高1Gサンプル/秒（そのほかのモデル） + レコード長： 6k + オート・スケール機能 + FFT + 20種の自動測定機能 + USBデータ伝送 + 充電式リチウムイオン・バッテリー 約6時間連続して動作可能 + 3.7インチLCD, 640x480ピクセル + チャネル間絶縁（HDS1022M-Iのみ）
- 型番
- HDS1022M-I
- メーカー
- OWON
- シリーズ
- HDS-Iシリーズ
- カテゴリ
- ハンドヘルド・オシロスコープ
製品概要
HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
・2 in 1 （オシロスコープ + マルチメーター）
・周波数帯域：20MHz, 60MHz, 100MHz, 200MHz
・2チャンネル
・サンプルレート：最高100Mサンプル/秒（20MHzモデル）, 最高1Gサンプル/秒（そのほかのモデル）
・レコード長：6k
・オート・スケール機能
・FFT
・20種の自動測定機能

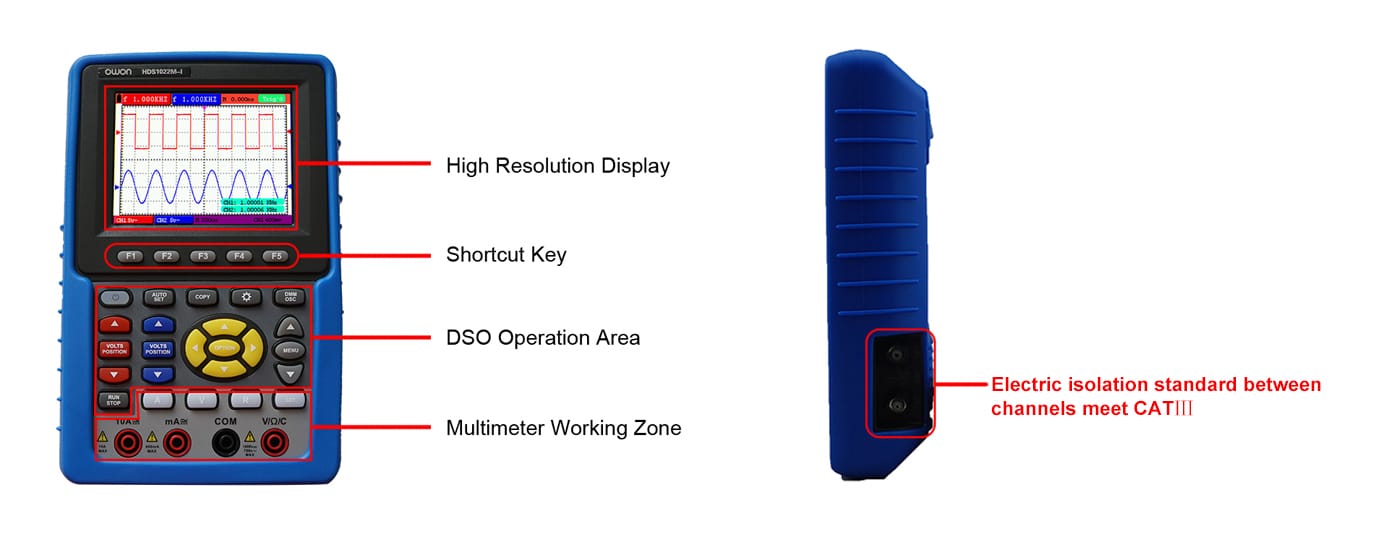

・チャネル間絶縁（HDS1022M-Iのみ）

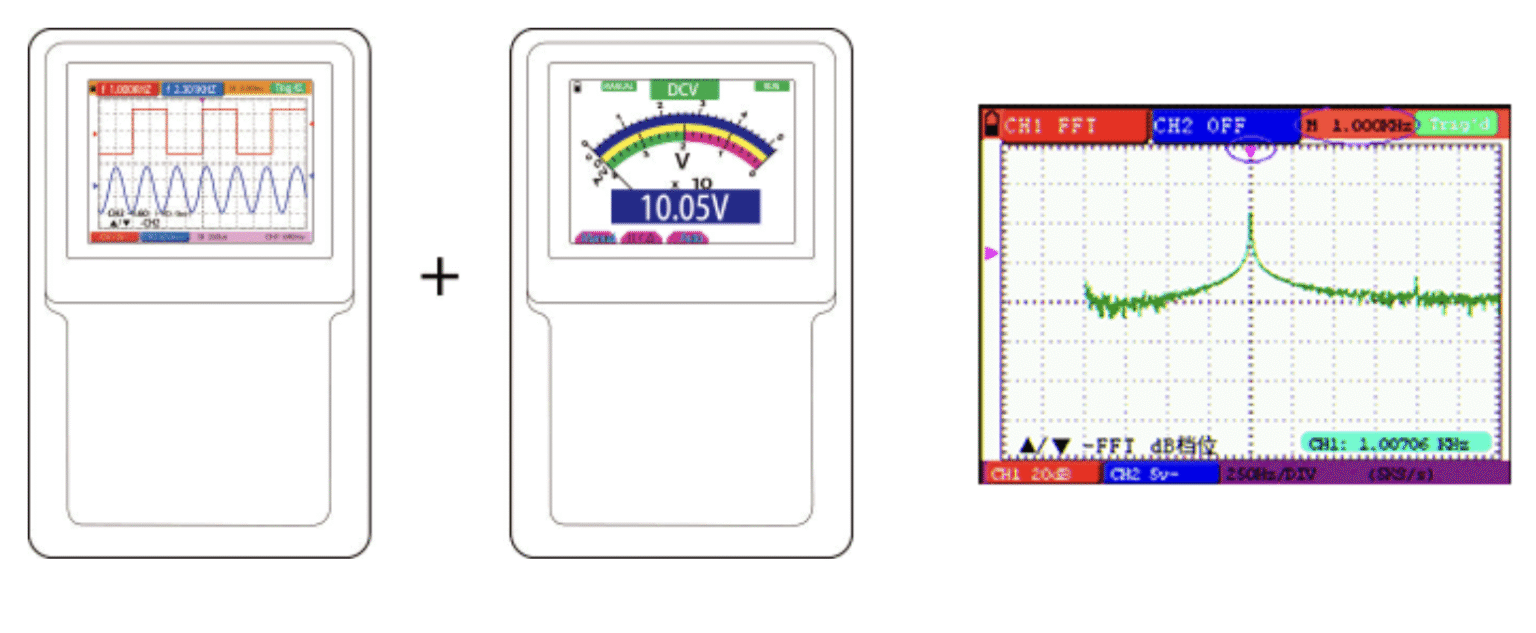

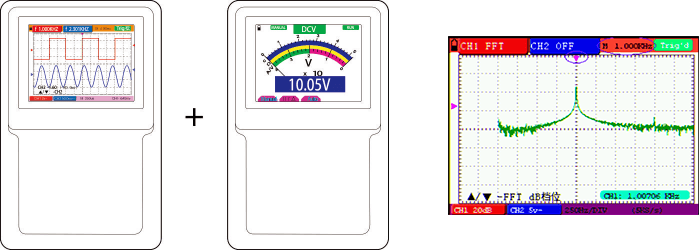

■2 in 1（オシロスコープ + マルチメーター）
オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

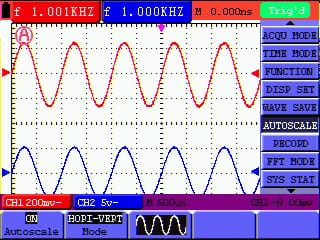

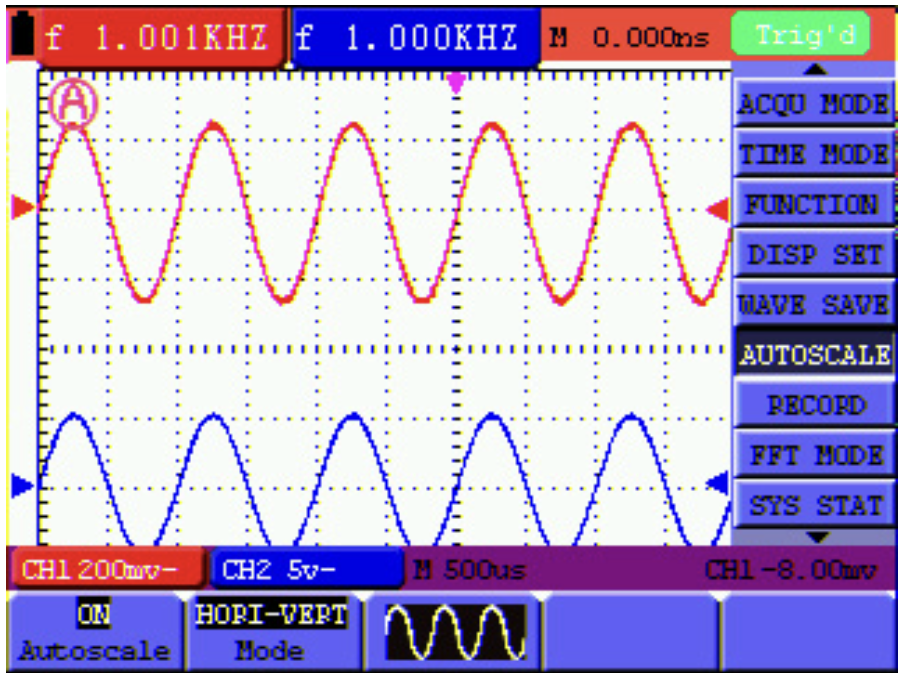

■オート・スケール機能
オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。
規格表
| ディスプレイ | 3.7インチ カラーTFTディスプレイ（640×480ピクセル） |
|---|---|
| インターフェース | USBホスト, USBデバイス |
| 重量 | 約645g |
| 入力インピーダンス | 10MΩ |
| 分解能 | 3 1/2桁（最大4000カウント） |
| 水平軸スケール | 5ns/div～100s/div ステップ 1～2.5～5 |
| 垂直軸スケール | 5mV/div～5V/div |
| レコード長 | 6k |
| 垂直軸分解能 | 8ビット |
| トリガ・モード | オート, ノーマル, シングル |
| 入力カップリング | DC, AC, GND |
| 波形演算 | ＋, －, ×, ÷, invert, FFT |
| チャンネル | 絶縁2（グラウンド絶縁1000:1） |
| Li-ion バッテリー | 内蔵, 7.4V/3500mAh |
| 周波数帯域 | 20MHz |
| サンプルレート | 最高 100Mサンプル/秒 |
| 寸法（W×H×D） | 113×180×40mm |
| ダイオード・テスト | 0V-1.5V |
| 導通テスト | 50Ω未満でビープ |
| キャパシタンス | |
| 51.2nF-100uF | ±(3% ± 3 桁) |
| インピーダンス | |
| 400Ω | ±(1% ± 3 桁) |
| 4KΩ/40KΩ/400KΩ/4MΩ | ±(1% ± 1 桁) |
| 40MΩ | ±(1.50% ± 3 桁) |
| 電圧 | |
| VDC | |
| 400mV,4V,40V,400V,1000V | ±(1% ± 1 桁) |
| 最大入力 | DC 1000V |
| VAC | |
| 4V,40V,400V | ±(1% ± 3 桁) |
| 周波数 | 40Hz-400Hz |
| 最大入力 | AC 750Vrms |
| 電流 | |
| DC | |
| 40mA,400mA | ±(1.5% ± 1 桁) |
| 10A | ±(3% ± 3 桁) |
| AC | |
| 40mA | ±(1.5% ± 3 桁) |
| 400mA | ±(2% ± 1 桁) |
| 10A | ±(3% ± 3 桁) |
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
CDROM | 1 |
クイック・ガイド | 1 |
USBケーブル | 1 |
プローブ | 2 |
マルチメーターテストリード | 1 |
電源アダプタ | 1 |
金属ケース | 1 |
5V, 1KHz 出力アダプタ | 1 |
キャパシタンス測定モジュール | 1 |
動画
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
