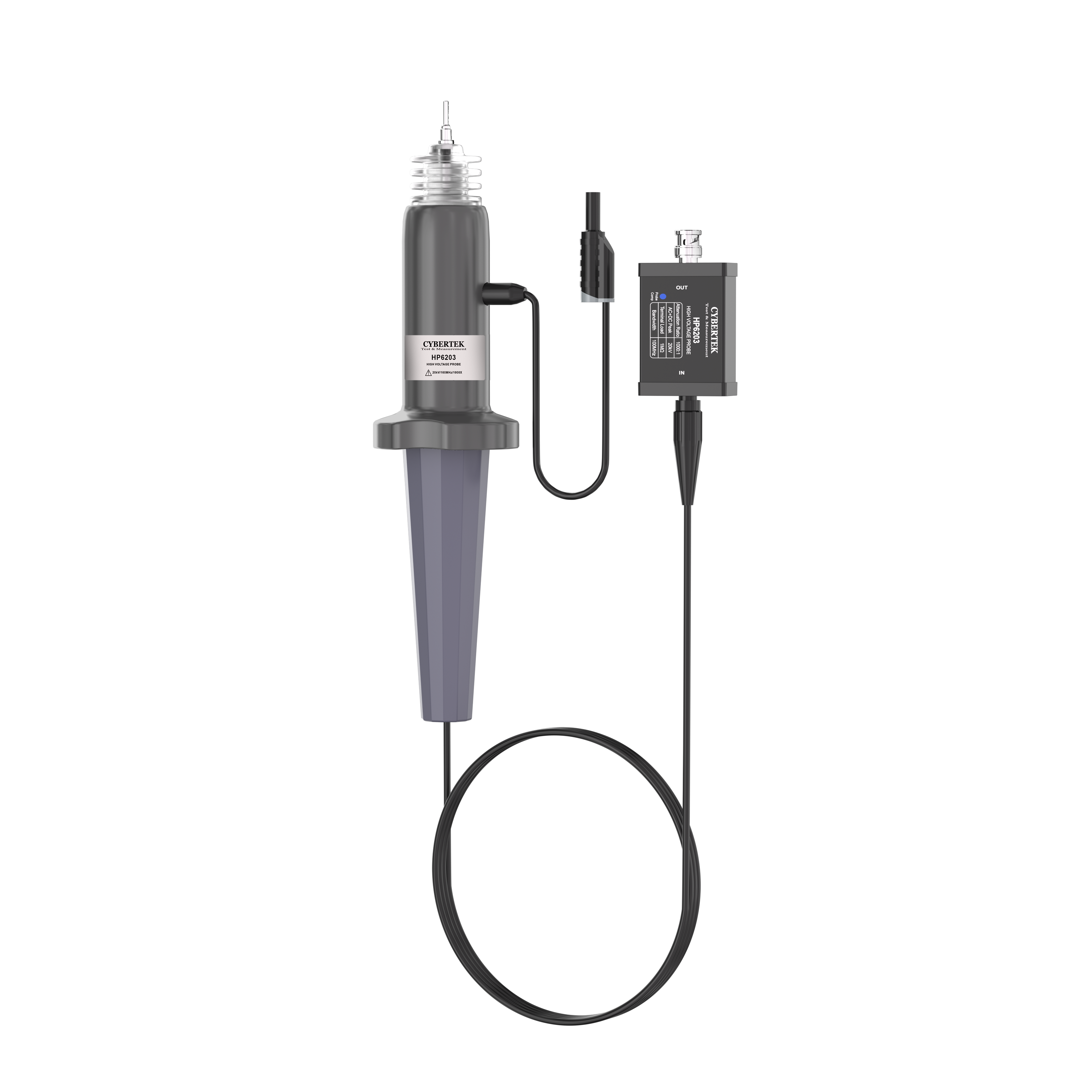

CYBERTEK HP6203 高電圧プローブ 100MHz、20kV

はじめに

高電圧試験装置の電源を入れる前に、身体のあらゆる部位が測定器、接続ケーブルおよび関連装置から完全に隔離されていることを必ず確認し、いかなる形の直接的・間接的な接触も避けてください。

減衰ロッドによる測定作業中は、測定機器と接地端子を結ぶ接地線を無断で取り外すことを固く禁じます。この接地接続は任意の補助的な設定ではなく、減衰ロッドを安全に運用するための中核となる要素です。

高電圧測定作業を行う際、接地回路の完全性は操作の安全と機器の保護に直接関わります。このとき接地接続が断たれると、二つの重大な結果を招くおそれがあります。一つは、操作者が感電の危険にさらされ、人身傷害につながりやすいことです。もう一つは、接続されているオシロスコープ、減衰ロッドなどの精密機器も、高電圧の衝撃により永久的な損傷を受けるおそれがあることです。

接地作業の重要性を必ず認識してください。これは安全事故を防ぎ、機器を良好な状態に保つための重要な措置です。

概要

HP6203は高電圧パッシブ電圧プローブです。減衰比1000倍を備え、最大40kVのパルス信号、20kVの直流（DC）信号または実効値信号を測定でき、帯域幅は最大100MHzに達し、大部分の高電圧測定のニーズに対応できます。本プローブは入力インピーダンス1MΩの測定器で使用するよう設計・校正されており、マルチメータや終端インピーダンス50Ωのオシロスコープには使用できません。

製品説明

①テストピン：減衰ロッドの先端として、被測定物の高電圧側の測定信号に直接接触できます。本機には複数のテスト用アダプタが付属しており、使い分けることができます。

③下部外装グリップ：絶縁外装で、片手で握って持つことができます。

④BNCケーブル（CK-320B）：補償ボックスと高電圧減衰ロッドを接続します。一般的なBNC同軸ケーブルは使用できません。使用すると出力信号の波形が大きくひずみます。

⑤補償ボックスBNC出力端：オシロスコープまたは終端インピーダンス1MΩのその他の機器に接続します。

⑥4mm接地バナナプラグ：4mmバナナソケットに直接接続するか、ワニ口クリップ（CK-262B）を取り付けて使用できます。

⑦Probe Comp校正穴：無誘導マイナスビットで調整し、5pF～35pFの入力容量を持つオシロスコープまたはその他の機器を補償します。補償ボックスは出荷時に校正済みですので、安心してご使用ください。

注：補償ボックスと高電圧減衰ロッドには一対一で対応する番号が付いており、相互に混用することはできません。

付属品の説明

注：測定する高電圧の周波数が10MHz以上の場合は、より良い周波数応答を得るため、短い65mm接地線を使用してください。

補償校正

プローブをオシロスコープに接続し、20Vp-p以上の1kHz方形波を印加します。波形を表示させ、補償ボックスのProbe Comp校正穴にあるトリマを、上部が平坦な方形波が表示されるまで調整します。

帯域幅テスト

3.5nsの高速エッジ高電圧発生器で実測したところ、立ち上がり時間は3.5nsに達し、100MHz波形の測定ニーズを満たします。

操作方法

測定前に電圧振幅を見積もってください。定格を超えると、人身傷害やプローブの損傷を招きやすくなります。

プローブの減衰比に合わせてオシロスコープまたはその他の測定器の減衰比を設定し、被測定電圧の大きさに応じてオシロスコープの垂直レンジを調整します。BNCケーブルで対応するチャンネルの出力インターフェースを接続し、オシロスコープ、パワーアナライザなどの終端機器に接続します。

補償ボックスをオシロスコープ側に接続します。オシロスコープを確実に接地し、フローティング測定はしないでください。

プローブ表面のバナナプラグにワニ口クリップを接続して被測定物のグランドに接続し、次に減衰ロッドの先端を被測定物の高電圧信号側に接続します。

準備が整ったら被測定物に通電し、測定を開始します。

同様に、減衰ロッドを被測定物から取り外す際は、電源が切れた状態であることを確認してください。
