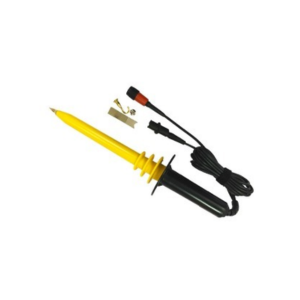

SIGLENT HPB4010 高電圧プローブ DC～40MHz、10kV
40MHz, 最大測定電圧： DC 10kV; AC 7kVrms; パルス 20kVピーク
- 型番
- HPB4010
- メーカー
- SIGLENT
- カテゴリ
- 高電圧プローブ
132,000円ストアで購入
規格表
| 帯域幅 | DC～40MHz（-3dB） |
|---|---|
| 立ち上がり時間 | ≦8.8ns |
| 動作温度 | 0～50℃ |
| 入力抵抗 | 100MΩ ±5% |
| 入力容量 | 3.0pF ±0.5pF |
| 精度 | |
| DC | ±2%（DC～10kV） ±3%（＞10kV） |
| AC | ±3%（1kHz/1kV/1kHz RMS） |
| -3dB | 0～40MHz |
| 補償範囲 | 5pF～50pF |
| 保存温度 | -20～+70℃ |
| 最大動作電圧 | |
| DC | 0～10kV DC |
| AC | パルス ≤20kV（ピーク・ツー・ピーク） 正弦波 ≤7kV rms |
| 温度係数 | ≦200ppm/℃ |
| S/N比 | |
| DC | ≧60dB（1kHz）、≧50dB（1MHz） |
| 分圧比 | 1：1000 |
| 安全規格 | CE |
| 重量／サイズ | 250g ／ φ75 × 340 mm |
| ケーブル長 | 2.0m（±0.2m） |
