製品名
OWON（オウオン） HSA1000シリーズ ハンドヘルド・スペクトラム・アナライザ
シリーズ
HSA1000
メーカー
特長

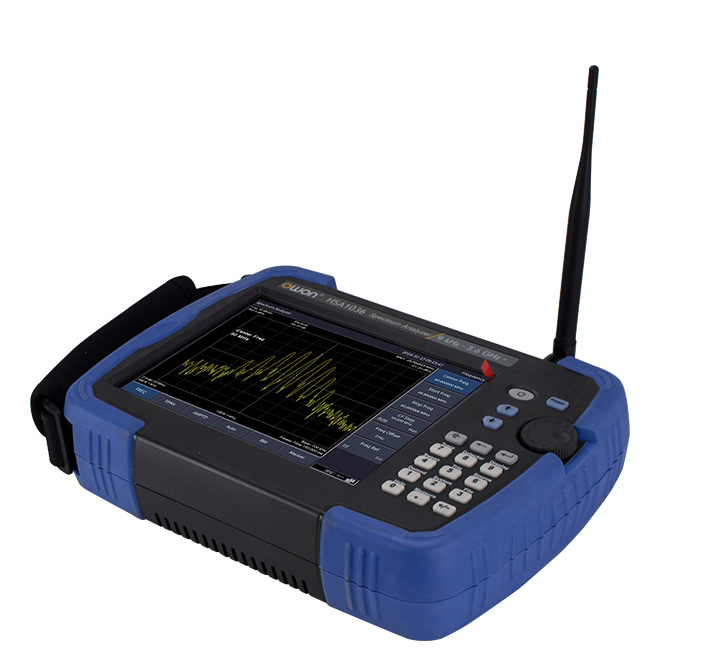

HSA1000 シリーズ ハンドヘルド・スペクトラム・アナライザ
(屋外のフィールドで便利なバッテリー駆動、位置を特定できるGPS受信機内蔵)
・周波数範囲： 9kHz〜1.6GHz
・表示平均ノイズレベル（DANL）： -160dBm
・位相ノイズ： -80dBc/Hz @1Gz, 10KHzオフセット
・レベル測定確度： <1.5dB
・分解能帯域幅（RBW）： 最小10Hz
・GPS受信機を標準装備
・EMIフィルタ、準尖頭値検波器
・最高3.6GHzトラッキング・ジェネレータ（TGモデル）
・視野角が広い 8インチIPSタッチスクリーン・ディスプレイ
・4〜6時間駆動できるリチウムイオン電池
■低ノイズのスペクトラム・アナライザ
- ・最小RBW 1Hzは、主信号と近傍信号との弁別に有効です。
-
-
-
自動車のリモート・キーやTPMS（タイヤ空気圧監視システム）は、通常はASK変調やFSK変調を使用しています。
XSA800はASK/FSK信号を取り込んで、センター周波数、パワー、オフセット・パラメータを得ることができます。
-
表示平均ノイズレベル（DANL）が−160dBmと低いので、小レベルの信号も観測可能。
-
-
-
位相ノイズ ＜ −80dBc/Hz @1GHz オフセット10kHz
-
テスト結果を速やかに知ることができます。
-
-
-
EMIフィルタ（6dB）と準尖頭値検波器を標準で備えています。
オプションのPCソフトウェアと組み合わせることでEMIテストをサポートします。
-
変調信号品質解析、オーディオ復調、電界強度測定、チャンネル測定、周波数カウンタ、などの汎用および拡張テスト機能。
-
-
-
200以上のEMC規格の基準テンプレートを備えています。ユーザーがテンプレートを選択すれば、ソフトウェアはスペクトラム・アナライザをリモートでコントロールしてデータを取得し、基準とデータを比較できるように同じ画面に表示します。ユーザーが基準をカスタマイズすることもできます。
価格･仕様
|
モデル |
HSA1016 |
HSA1036 |
HSA1016-TG |
HSA1036-TG |
|---|---|---|---|---|
|
価格（税込） |
￥212,300 |
￥425,700 |
￥259,600 |
￥470,800 |
|
周波数範囲 |
9kHz – 1.6 GHz |
9kHz – 3.6 GHz |
9kHz – 1.6 GHz |
9kHz – 3.6 GHz |
|
周波数分解能 |
1Hz |
|||
|
エージングレート |
<1ppm/Year |
|||
|
位相ノイズ（fc=1GHz） |
<-80 dBc/Hz @10 kHz offset |
|||
|
分解能帯域幅（RBW）（-3dB） |
10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz |
|||
|
ビデオ帯域幅（VBW）（-3dB） |
10Hz to 3MHz |
|||
|
表示平均ノイズレベル（DANL） |
(入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, |
|||
|
1MHz-10MHz |
-160dBm (Typical) |
|||
|
10MHz-1GHz |
-160dBm (Typical) |
|||
|
1GHz-1.6GHz |
-158dBm (Typical) |
—– |
-158dBm (Typical) |
—– |
|
1GHz-3.6GHz |
—– |
-158dBm (Typical) |
—– |
-158dBm (Typical) |
|
検波器 |
Positive-peak, negative-peak, sample, normal, RMS |
|||
|
トレース機能 |
Clear write, Max Hold, Min Hold, View, Blank, Average |
|||
|
レベル単位 |
dBm,dBuW,dBpW,dBmV,dBuV, W,V |
|||
|
トラッキング・ジェネレータ |
—- |
100 kHz-1.6 GHz |
100 kHz-3.6 GHz（トラキング・ジェネレータ） |
|
|
出力レベル範囲 |
—- |
-30 dBm-0 dBm |
||
|
出力レベル分解能 |
—- |
1dB |
||
|

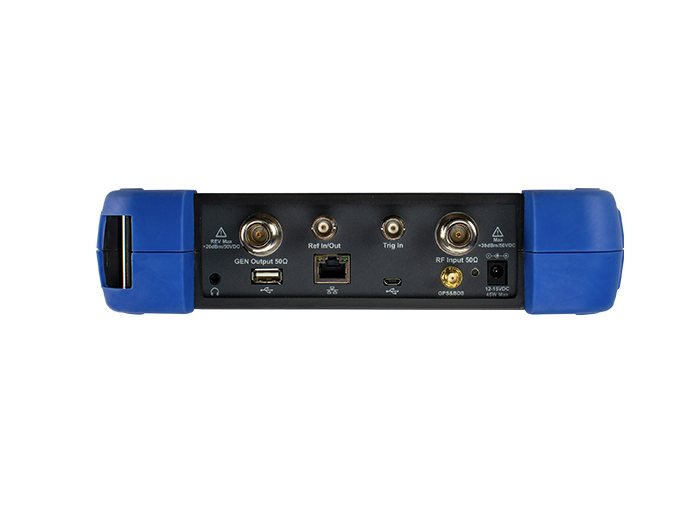

通信インターフェース |
USB HOST, USB DEVICE, LAN, earphone port |
|||
|
ディスプレイ |
8 inch touch LCD |
|||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 金属ケース | 1 |
| クイックガイド | 1 |
| CD ROM | 1 |
| 電源コード | 1 |
| 電源アダプタ | 1 |
| USBケーブル | 1 |
| GPSアンテナ | 1 |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
