特長
・帯域幅：DC～100MHz
・最大測定電流：50Apk、30Arms
・精度（代表値）：1%
・インターフェース：BNC

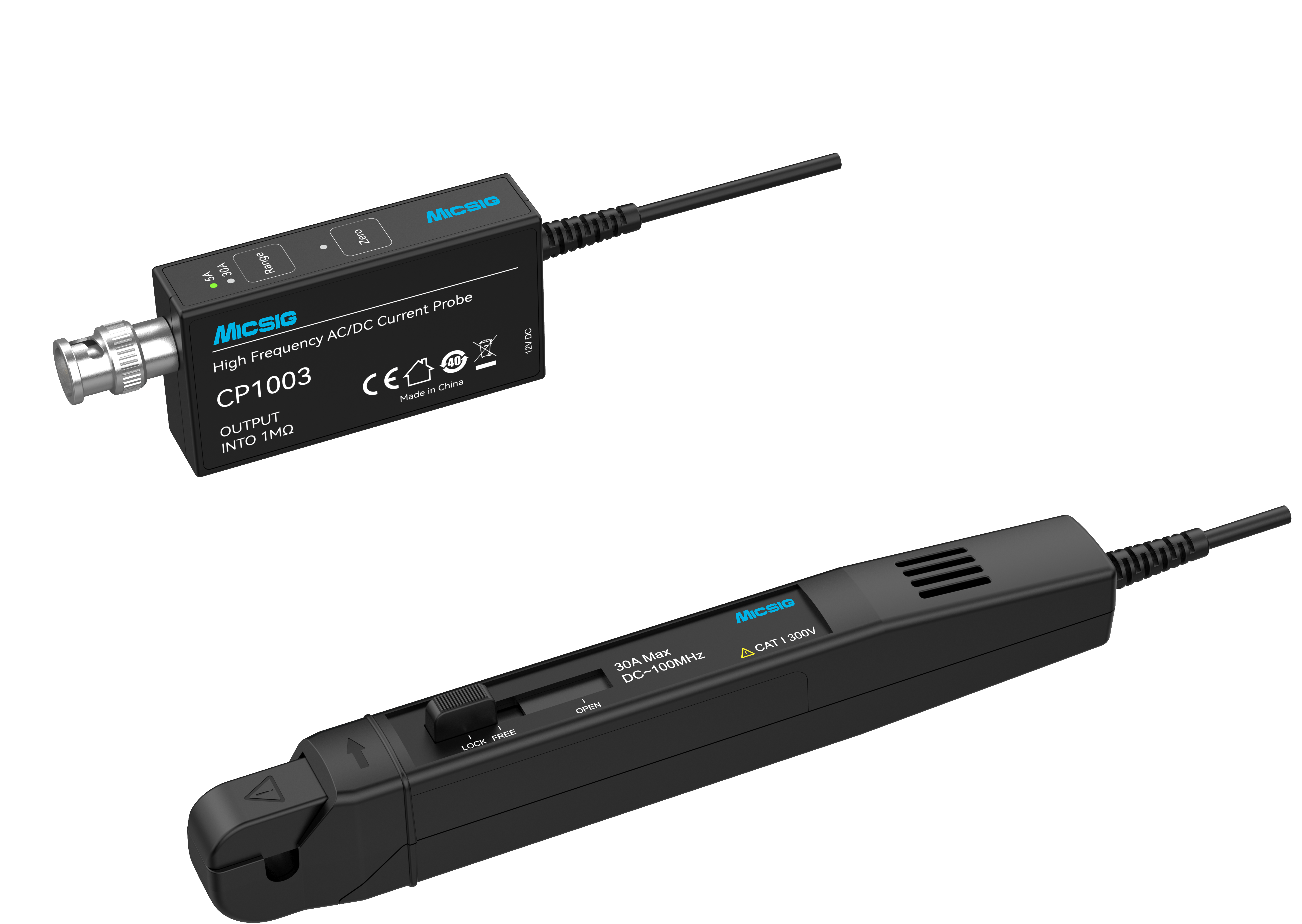

■CP1003B &CP503B
-
-
* デガウスとオートゼロを同時に実施
* ゼロキャリブレーションは手動と自動をサポート
* USB電源アダプタから給電
* オーバーロード表示LED -
-
-
- 電気自動車（EV）
- スイッチング電源
- 電子工学実験
- 半導体デバイス
- アビオニクス
- インバーター、変圧器
- 安定器
- コンシューマー・エレクトロニクス
- 自動車エンジン
- パワー・エレクトロニクス、モーター駆動
価格･仕様
| 項目 | CP503B | CP1003B | CP3008 | CP3005 | CP1510 |
|---|---|---|---|---|---|
|
価格（税込み） |
￥185,900 |
￥224,400 |
￥484,000 |
￥286,000 |
￥286,000 |
| 帯域幅 | 50 MHz | 100 MHz | 8MHz | 5MHz | 10MHz |
| 立上り時間 | ≤ 7 ns | ≤ 3.5 ns | ≤ 53ns | ≤ 70ns | ≤ 46ns |
| 最大入力電流 | 30 Arms / 50 Apk | 30 Arms / 50 Apk | 300Arms/500Apk | 300Arms/500Apk | 150Arms/300Apk |
| 測定レンジ | 5 Arms（5 A） 30 Arms（30 A） |
5 Arms（5 A） 30 Arms（30 A） |
50Arms（50A） |
50Arms（50A） |
30Arms（30A） |
| 確度 （DCおよび45～66 Hz、 連続最大電流時） |
±1% ±1 mA（5 A） |
±1% ±1 mA（5 A） ±1% ±10 mA（30 A） |
±1% ±10mA（50A) |
±1% ±10mA（50A) ±1% ±100mA（300A） |
±1% ±10mA（30A) |
| 最小測定電流 | 1 mA（5 A） 10 mA（30 A） |
1 mA（5 A） 10 mA（30 A） |
10mA（50A) |
10mA（50A) |
10mA（30A) |
| ノイズ（20 MHz制限） | ＜4 mApp（5 A） ＜30 mApp（30 A） |
＜4 mApp（5 A） ＜30 mApp（30 A） |
<1.5mArms（50A） |
<1.5mArms（50A） |
<1.5mArms（30A） |
| 出力感度 | 1 V / 1 A（5 A、1×） 1 V / 10 A（30 A、10×） |
1 V / 1 A（5 A、1×） 1 V / 10 A（30 A、10×） |
1V / 10A（50A，10X ) |
1V / 10A（50A，10X ) |
1V / 10A（30A，10X ) |
| 電源 | DC 12 V | ||||
| 最大導体径 | 5 mm | 20mm | |||
| ケーブル長 | 1 m | ||||
| インターフェース | 標準 BNC インターフェース | ||||
資料
FAQ
MICISIG製品は購入時の校正書類対応可能ですか？
MICSIG製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
