特長
・帯域幅：100MHz～500MHz
・差動電圧：最大 7000Vpk
・精度：±2%
・同相除去比（CMRR）：>-80dB

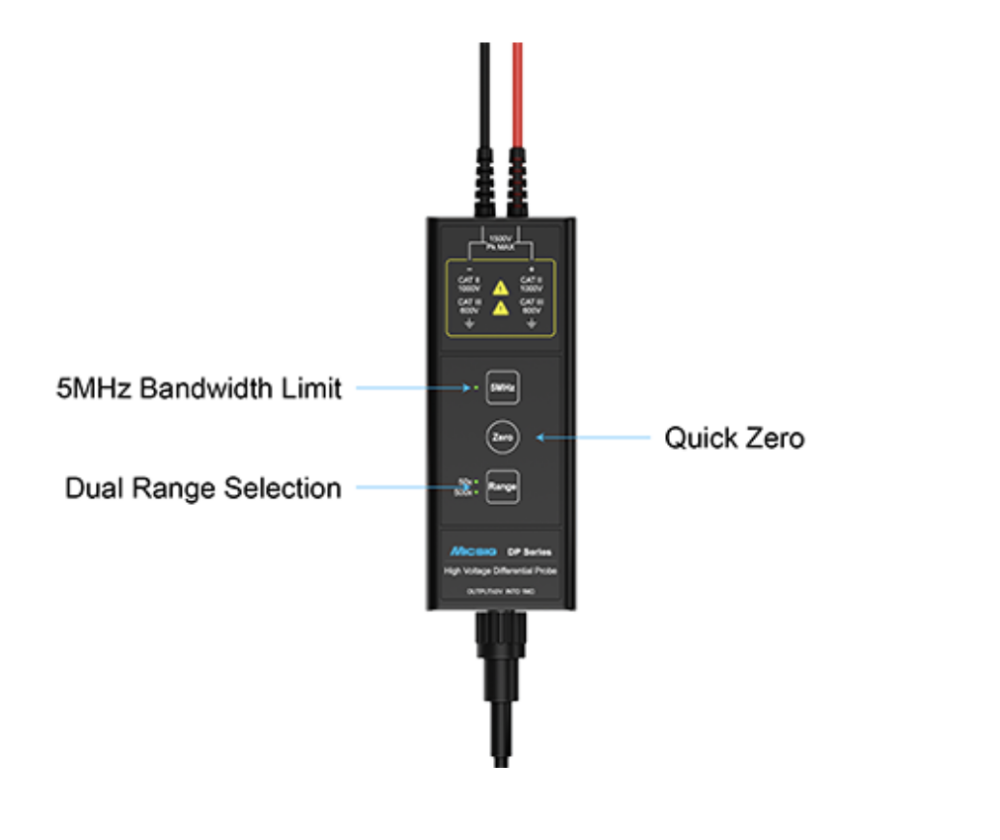

・デュアルレンジ切替
・5MHz 帯域幅制限機能

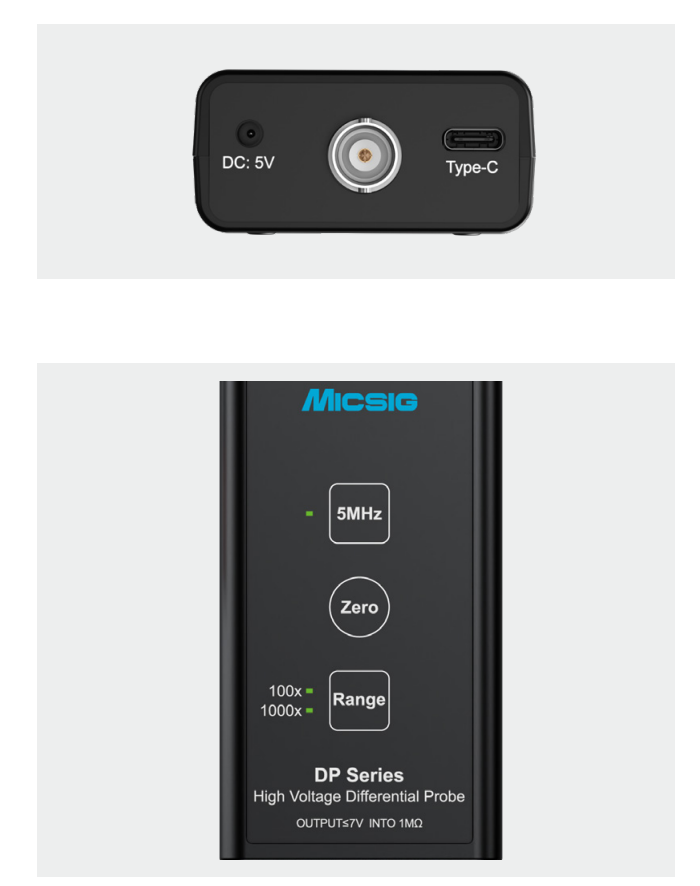

・インターフェース：BNC

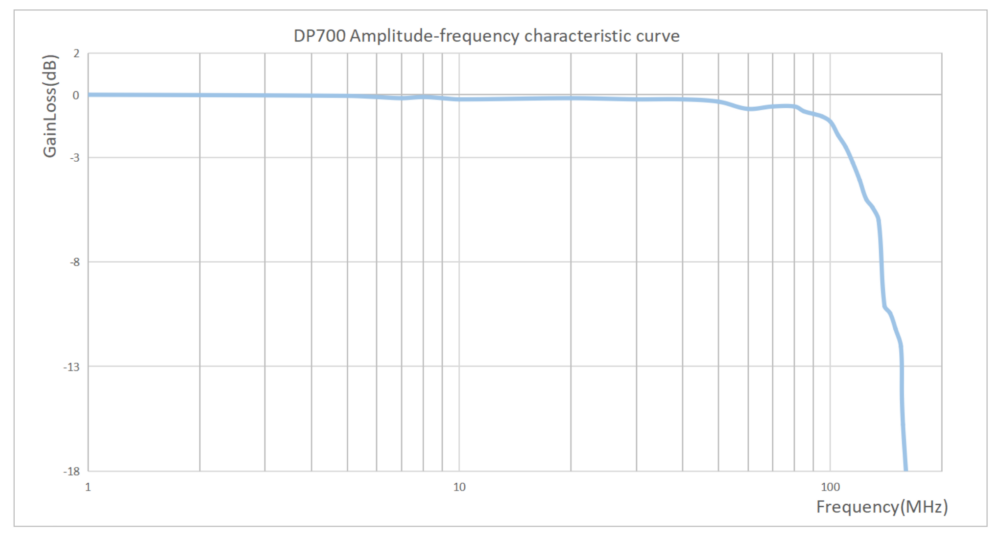

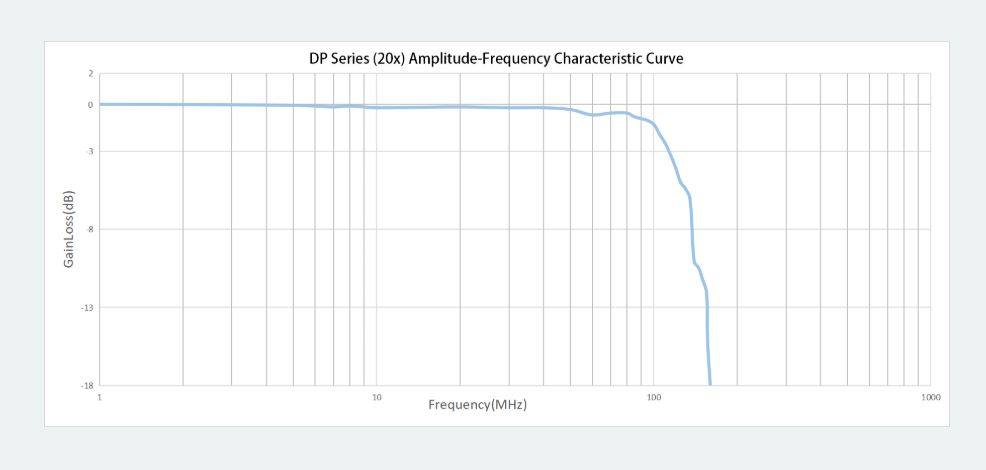

■優れた周波数フラットネス
- DPシリーズ・プローブは周波数フラットネスが優れ、仕様周波数の1/2周波数での振幅変動は0.5dB未満であり、高周波帯域でも優れた確度を維持できます。
-
-
-
高入力インピーダンス、低入力キャパシタンスは、負荷への影響を最小化し、高確度で差動信号を測定できます。高CMRRなので高周波での大きなコモンモード電圧がある状況でのフローティング測定に対応できます。

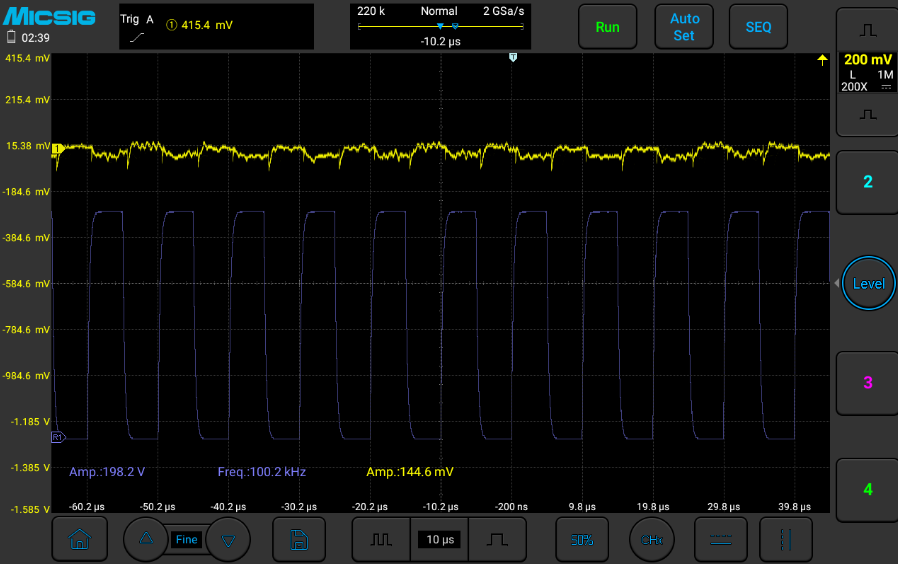

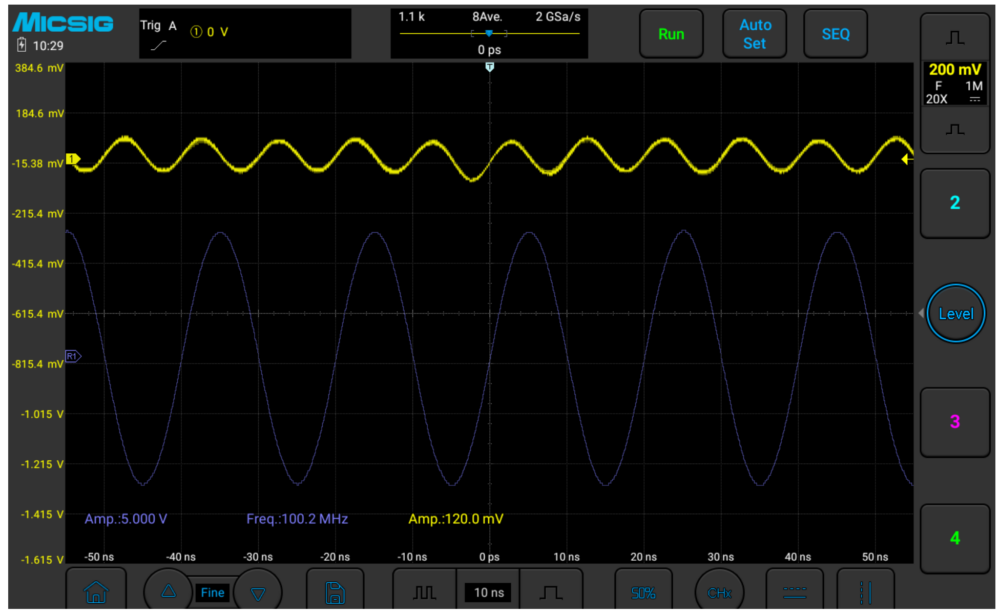

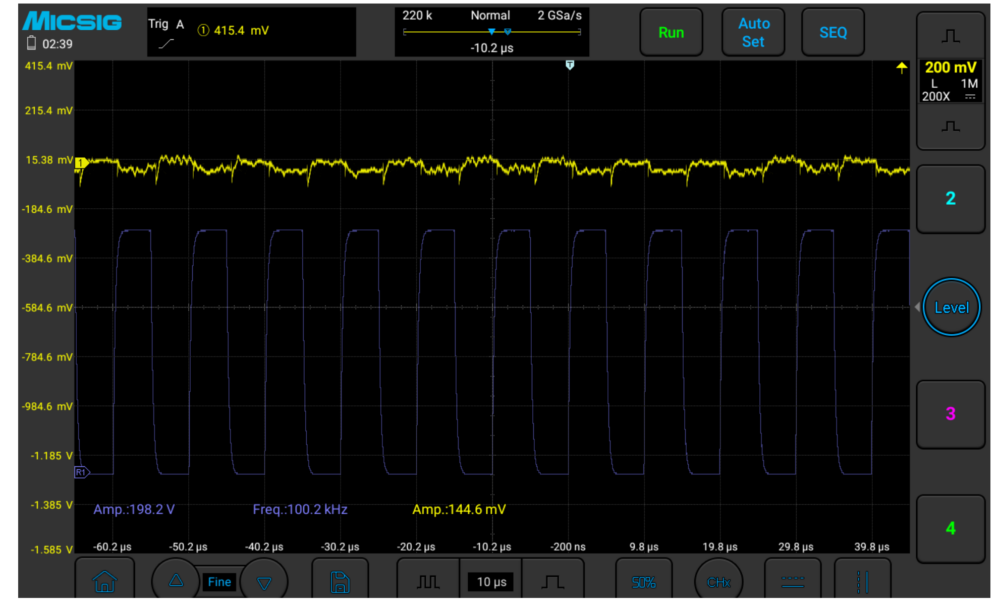

CH1: @ 100KHz, 207.7V, 出力コモンモード信号振幅 94.62mV, CMRR > -60dB
-

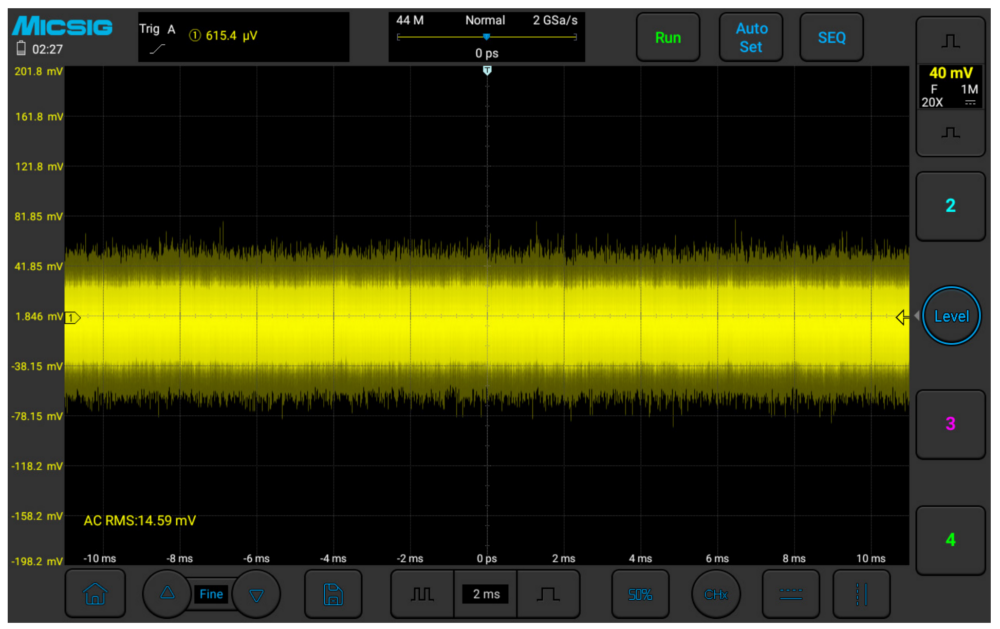

DP3000測定波形： 1000X、フル帯域ノイズ254.8μVrms
-
-
（100MHz ～ 200MHz モデルのみ)
スイッチング電源のスイッチング周波数を測定するときなどで高周波ノイズを効率よく除去できます。

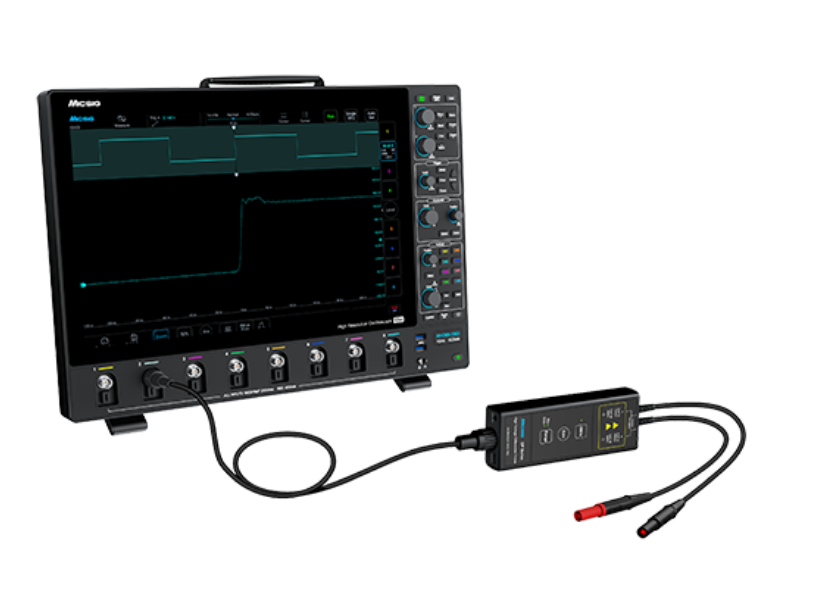

- BNCコネクタはどのようなオシロスコープにも適合できます。
-
-
- フローティング測定
- 高電圧絶縁測定
- スイッチング電源
- 電源アダプタ、USB電源
- インバーター
- 溶接、電気メッキ電源
- 電気安定器
- 電動機
- IH調理器
- CRTディスプレイ
- 家庭用電気製品
価格･仕様
|
モデル |
周波数帯域 |
最大差動電圧 (DC+AC PK) |
CMRR |
入力インピーダンス |
|
DP700 |
100MHz |
70V（20X） |
DC：>-80dB |
16MΩ / 1.5pF （差動） |
|
DP1500 |
150V（50X） |
16MΩ / 1.5pF （差動） |
||
|
DP3000 |
300V（100X） |
20MΩ / 1.5pF （差動） |
| DP701 | 150MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF（差動） 8MΩ / 3pF（端子-GND） |
| DP1501 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF（差動） 8MΩ / 3pF（端子-GND） |
||
| DP3001 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF（差動） 10MΩ / 3pF（端子-GND） |
||
| DP702 | 200MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF（差動） 8MΩ / 3pF（端子-GND） |
| DP1502 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF（差動） 8MΩ / 3pF（端子-GND） |
||
| DP3002 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF（差動） 10MΩ / 3pF（端子-GND） |
||
| DP703 | 300MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 10MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
| DP1503 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
||
| DP3003 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF（差動） 10MΩ / 1pF（端子-GND） |
||
| DP704 | 400MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 10MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
| DP1504 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
||
| DP3004 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF（差動） 10MΩ / 1pF（端子-GND） |
||
| DP705 | 500MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 10MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
| DP1505 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF（差動） 8MΩ / 1pF（端子-GND） |
||
| DP3005 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF（差動） 10MΩ / 1pF(（端子-GND） |

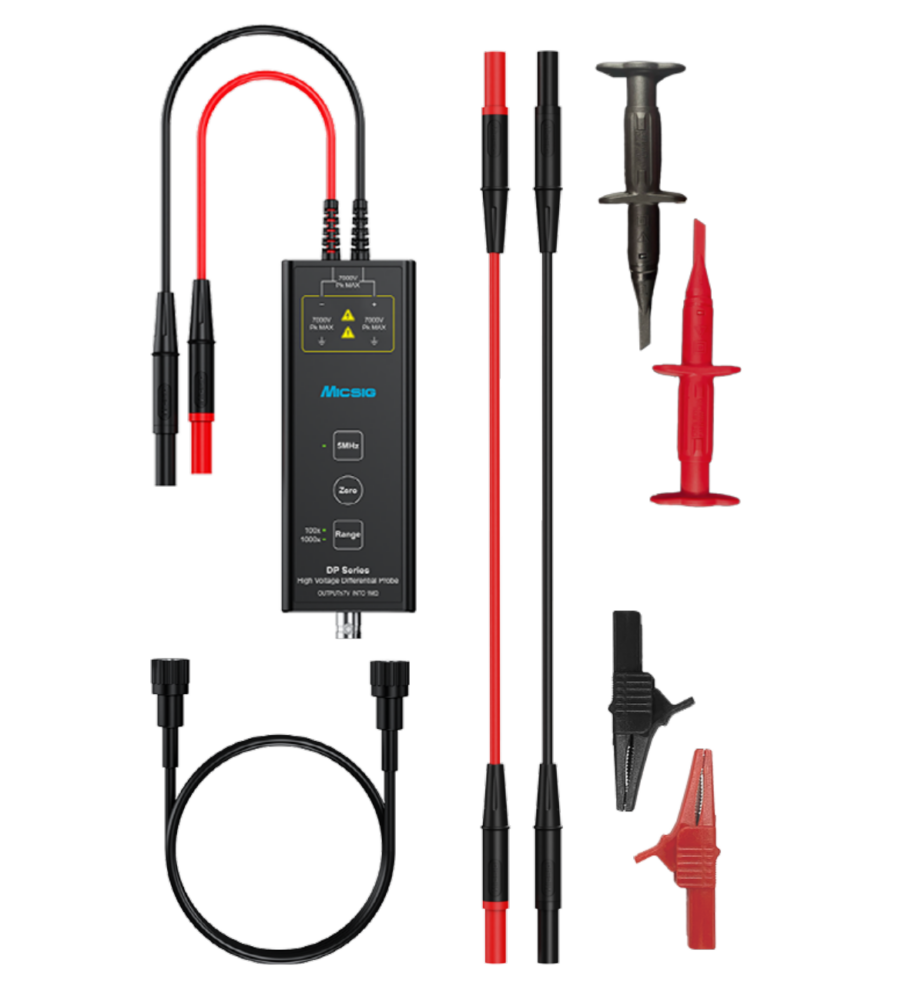

付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Alligator clip | 1 |
| Expandable IC clip | 1 |
| Input extension cable | 1 |
| Power adapter | 1 |
| USB Type-C cable | 1 |
| Quick Guide | 1 |
資料
FAQ
MICISIG製品は購入時の校正書類対応可能ですか？
MICSIG製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
