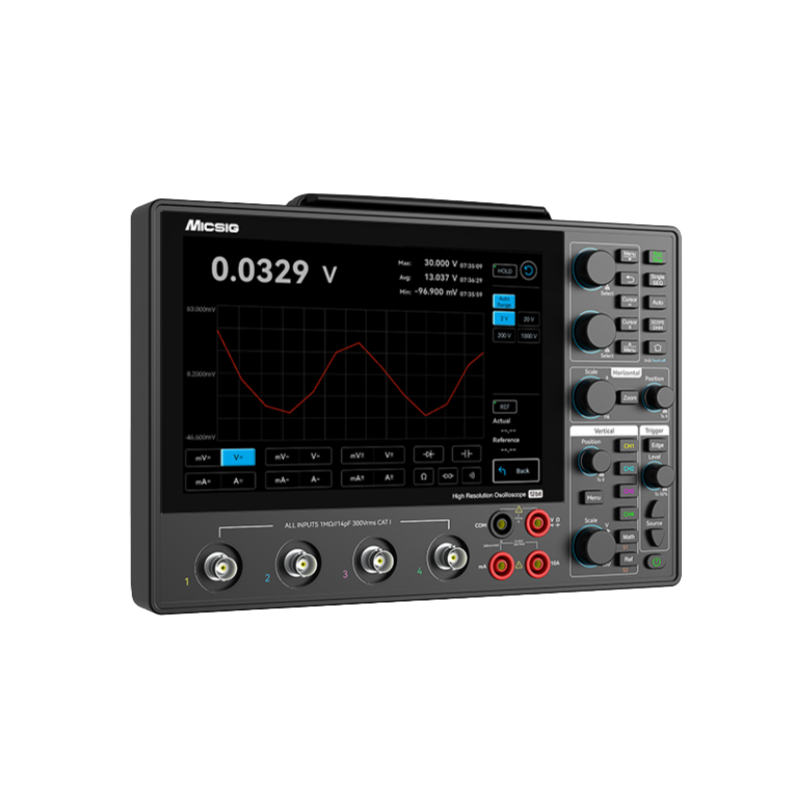

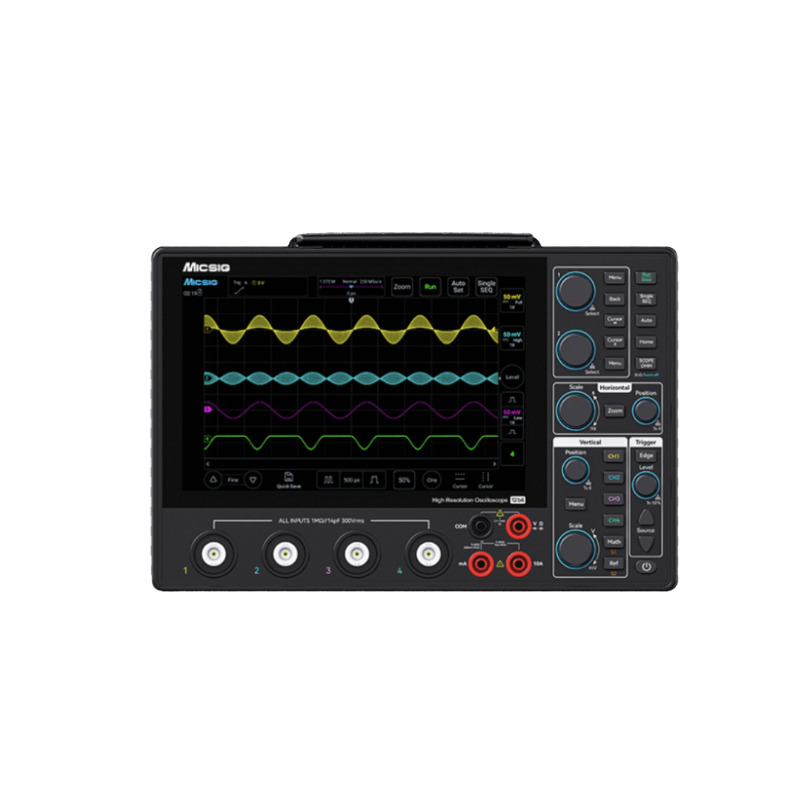

特長
・高分解能12ビットADC搭載
・最大周波数帯域： 200 MHz
・チャンネル数： 4
・最高サンプルレート： 1GSa/s
・最大レコード長： 110Mポイント
・8インチ タッチスクリーンLCD

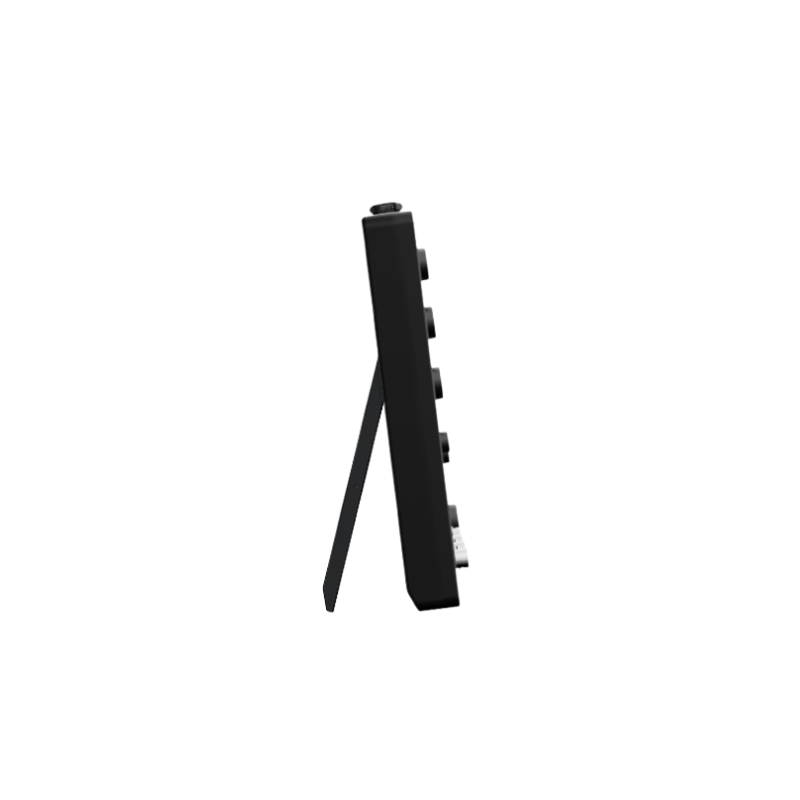

■超薄型3.1cmボディ
- MHO1シリーズは本体厚わずか3.1cmという非常にコンパクトで小型な設計により、バックパックにも簡単に収まり、いつでもどこでも効率的な測定が可能です。
-
-
-

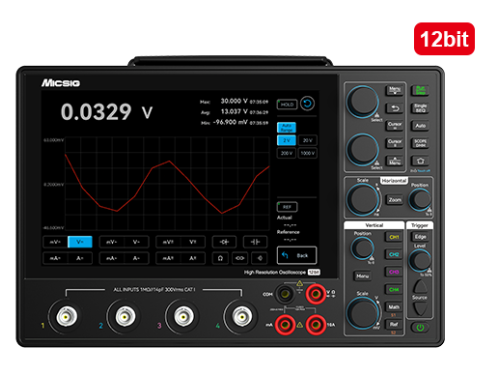

MHO1シリーズオシロスコープは革新的に4½桁マルチメータ機能を統合し、電圧・電流・抵抗・導通試験・ダイオード試験・静電容量測定など多様な測定に対応します。追加でマルチメータを持ち運ぶ必要がなく、幅広い測定ニーズをこれ1台で満たします。さらに、オシロスコープとマルチメータを同時に動作させ、シームレスに切り替えることが可能で、現場作業の効率と利便性を大幅に向上させます。
-

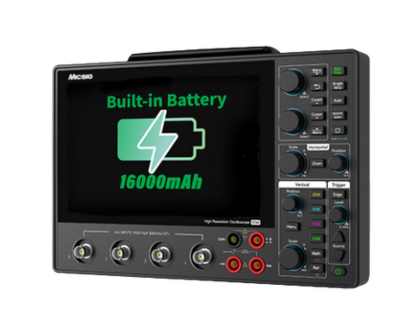

超薄型デザインでありながら、MHO1シリーズは柔らかいラバー製保護カバーを備え、快適なグリップ感と優れた保護性能を両立しています。16,000mAhの大容量・長寿命リチウムイオンバッテリーを搭載し、1,000回以上の充放電サイクルに耐えます。さらにモバイルバッテリーからの充電にも対応しており、バッテリー切れの心配を解消し、安心して測定作業が行えます。
-
-

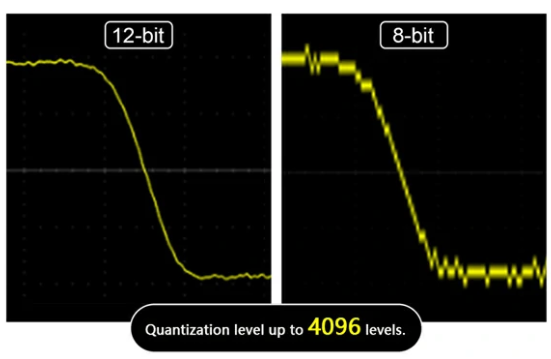

MHO1シリーズは12ビット高分解能ADCを採用し、量子化レベルは最大4,096段階で、従来の8ビットADCの16倍の精度を実現します。これにより、波形の細部までより完全かつ明瞭に観測可能です。
-
操作モードは「フルタッチスクリーン」「物理ボタン＋ノブ」「ハイブリッド操作」の3種類を搭載。数千人のエンジニアの意見を基に進化した専用計測システム「SigTest UI」により、あらゆる操作を迅速に行え、複雑な作業もシンプルにします。
-
-
-
標準のセグメントストレージは、限られたメモリ空間を複数の小さなセグメントに分割し、複数のトリガイベントを1つの領域に集約します。便利な解析・表示機能と組み合わせることで、統合表示や個別表示が可能となり、解析や位置特定の精度と効率を高め、「干し草の中の針探し」を可能にします。
-
-
Micsigハンドバッグセット：ブラック、ナイロン製、カスタマイズ対応
-
Micsigスーツケースセット：耐衝撃・耐振動・耐圧壊、 防塵、防湿、カスタマイズ対応
持ち運びの不安を解消する2つのソリューションを提供します。
-
-
価格･仕様
| Model | MHO14-200 | MHO14-100 |
|---|---|---|
| Bandwidth | 200MHz | 100MHz |
| Analog channels | 4 | 4 |
| Real-time sampling rate | 1GSa/s | 1GSa/s |
| Rise Time | ≤1.75ns | ≤3.5ns |
| Memory Depth | 110Mpts | 110Mpts |
| Vertical Resolution | 12bit | |
| Max. waveform capture rate | 50,000wfms/s | |
| Interfaces | USB 3.0 Host、USB Type-C、LAN、HDMI | |
| Display | 8″ TFT LCD capacitive touch screen, 1280*800 pixels | |
| Battery | 3.7 V、16000mAh Lithium-ion battery | |
| Charging | Standard DC 12V adapter, supports Type-C 5V charging | |
| Multifunction Meter Accuracy | 4½ Digits | |
| Dimension | 265*174*31mm（Width x Height x Thickness） | |
資料
製品カタログ
ユーザーズガイド
アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
MICISIG製品は購入時の校正書類対応可能ですか？
MICSIG製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
