特長
・高分解能12ビットADC搭載
・最大周波数帯域： 1GHz
・チャンネル数： 8
・最高サンプルレート： 6GSa/s
・最大レコード長： 1,800Mポイント
・最高波形キャプチャレート： 230,000 wfm/s
・厚さ: 3.52cm
・解像度1920×1200 16インチ
■卓越した性能
- MHO6シリーズオシロスコープは、高精度12ビット高速ADC技術を採用し、最大6GSa/sのサンプリングレートを実現しています。緻密な回路設計と高度な信号処理技術を組み合わせることで、微弱信号から高速信号まで幅広く確実に捕捉し、安定した解析を可能にします。これにより、科学研究・生産・教育などの分野における高精度試験を強力に支援します。最大アナログ帯域幅は1GHzに達し、パワーエレクトロニクス分野における最先端機器の試験要求にも容易に対応します。
-
-
-

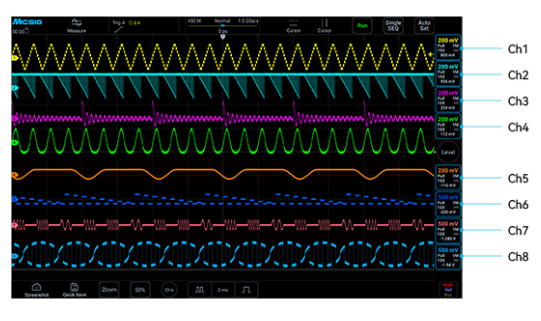

8本のアナログチャネルを備えたMHO6シリーズオシロスコープは、最大8箇所のテストポイントを同時に観測・解析することができ、試験効率と精度を大幅に向上させます。これにより、複雑なシステムのタイミング解析、トラブルシューティング、性能最適化を強力にサポートします。
-

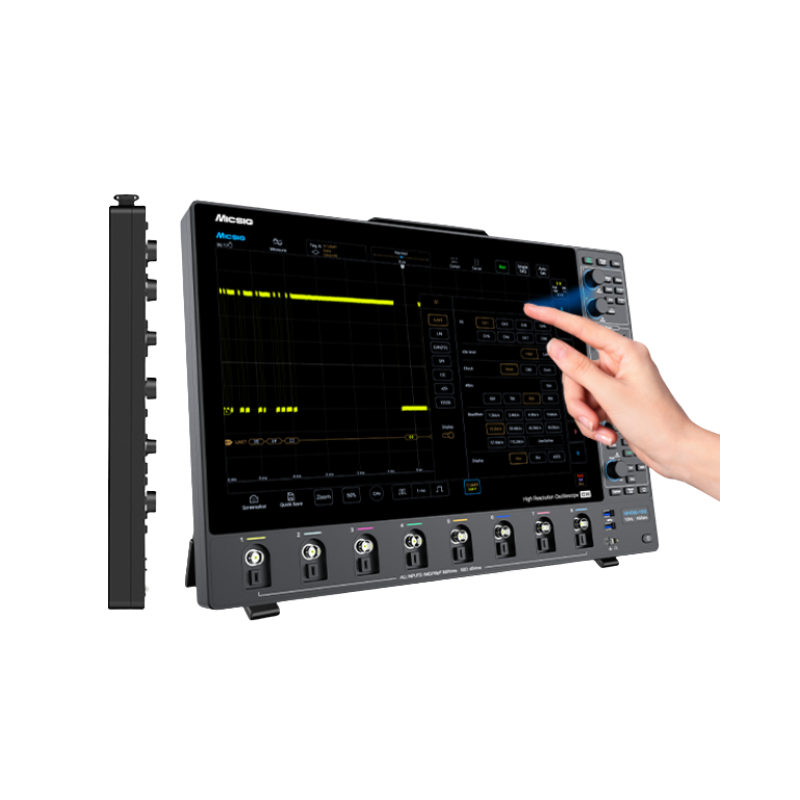

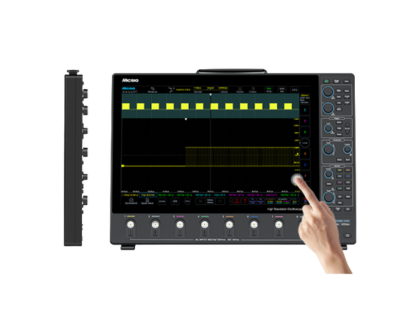

解像度1920×1200の16インチ高精細タッチスクリーンにより、繊細で鮮明な視覚体験を提供します。厚さわずか3.52cmの超薄型筐体は、携帯性に優れ、美しいデザインで、あらゆる操作を快適にします。
-
-

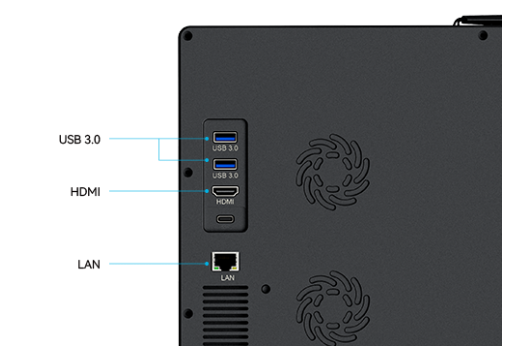

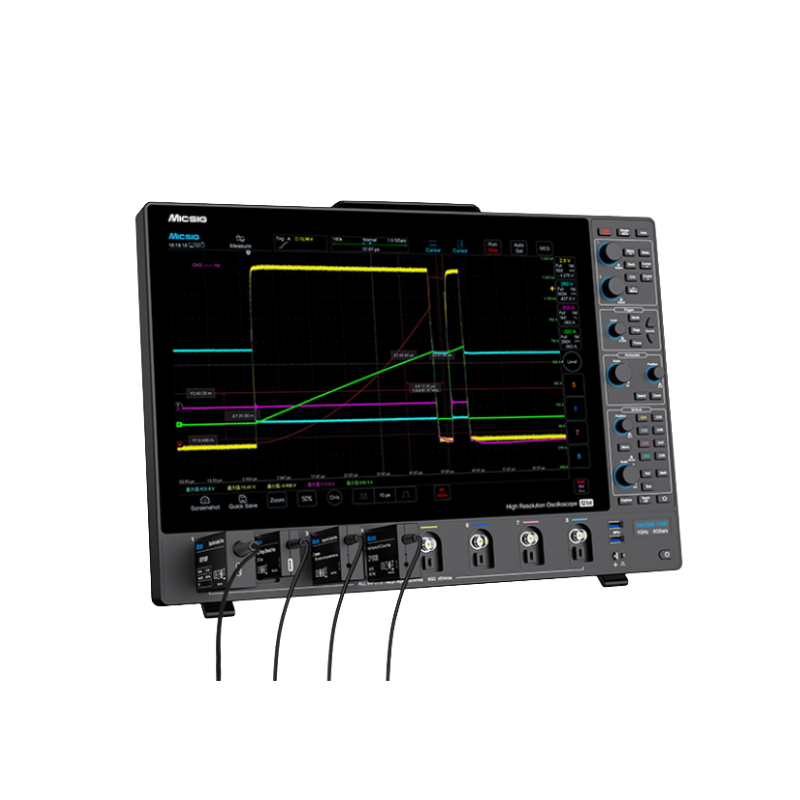

独自のMic-OPI™プローブインターフェースを採用し、パッシブプローブの減衰率を自動認識、一括自動校正が可能です。標準でBNCアダプターを装備。さらにUSB 3.0ホスト、USB Type-C、LAN、HDMIなど多彩なインターフェースを備えています。

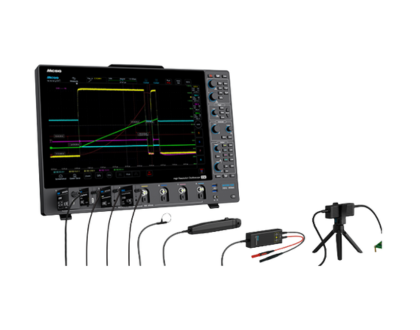

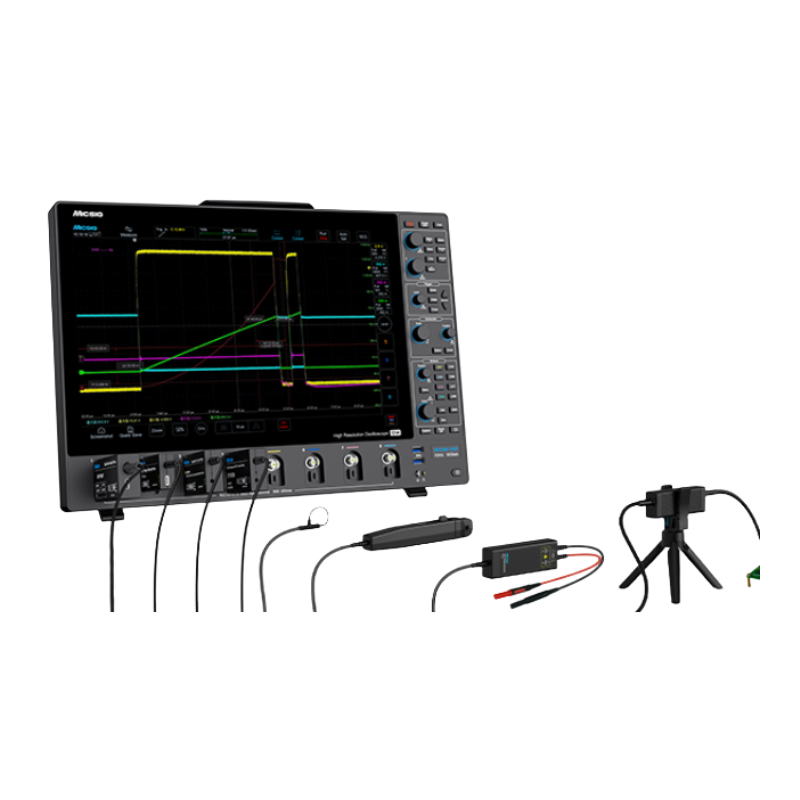

- Micsigの豊富なプローブ製品ラインをベースに、MHO6シリーズはSigOFIT光ファイバー絶縁プローブ、高電圧差動プローブ、ロゴスキーコイル、高周波AC/DC電流プローブなどと組み合わせ可能です。各プローブは特有の機能を持ち、多様な試験シナリオに柔軟に対応でき、パワーエレクトロニクス試験において完全かつ信頼性の高いソリューションを提供します。
-
価格･仕様
| Model | MHO68-1000 | MHO68-500 | MHO68-350 |
|---|---|---|---|
| Bandwidth | 1GHz | 500MHz | 350MHz |
| Rise Time | ≤0.4ns | ≤0.7ns | ≤1ns |
| Analog channels | 8 | 8 | 8 |
| Real-time sampling rate | 6GSa/s | 6GSa/s | 6GSa/s |
| Memory Depth | 1800Mpts | 1800Mpts | 1800Mpts |
| Vertical Resolution | 12bit | ||
| Input impedance | 50Ω / 1MΩ | ||
| Display | 16″ full touch display, 1920 x 1200 resolution | ||
| Dimension | 44.3*30.7*3.52cm | ||
資料
製品カタログ
ユーザーズガイド
アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
MICISIG製品は購入時の校正書類対応可能ですか？
MICSIG製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
