特長
・周波数帯域： 200 MHz
・チャンネル数： 4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 50 M ポイント
・ユーザー・インターフェース：USB接続されたAndroidデバイス
■低コスト、新しい体験

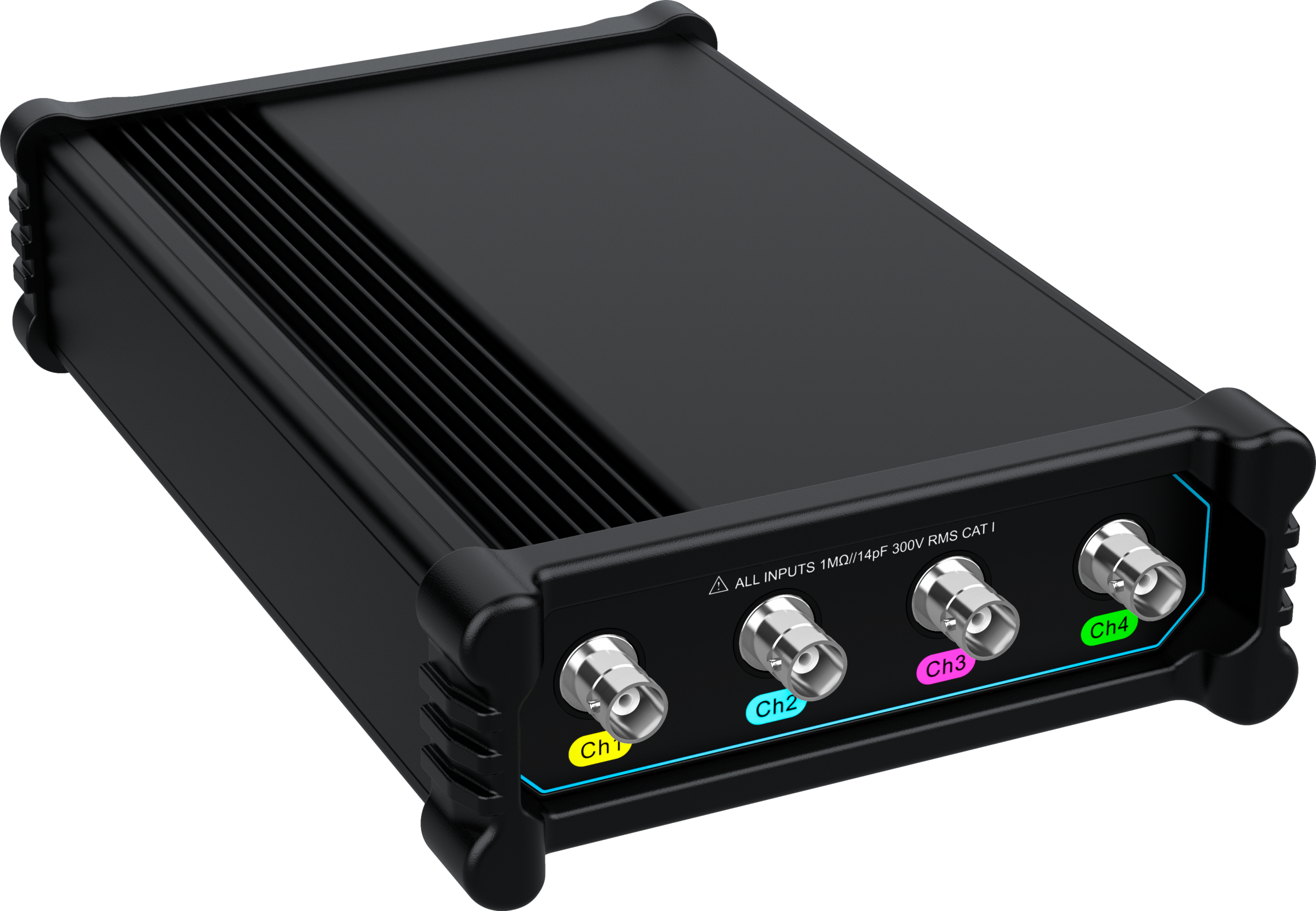

- VTOシリーズ・オシロスコープは、低コストのセパレート・タイプのハンドヘルド・オシロスコープです。 最高200MHzの周波数帯域、4チャネル、1GSa/sサンプリング・レート、50Mポイント・メモリ長。フレンドリーなユーザー・インターフェースと豊富な測定オプションにより、まったく新しいオシロスコープ体験を提供します。
-
-
-
VTOシリーズは、アンドロイド・システムを搭載したスマートフォン、タブレットとUSB Type-Cで接続して使用します。
-
7500mAhリチウムイオン・バッテリー（オプション）は24時間もの長い動作時間をサポート、電源オフ・ロック機能で安全な輸送と保存ができます。
-
-
最大50Mポイントのメモリ長とズーム機能で信号の細部を観測できます。
- CAN、LINをサポートしています。
-
-
31種の自動測定アイテムをサポート、ワンプッシュで画面上に表示したり、クリアしたりすることができます。
価格･仕様
| モデル | VTO2004 | ||
|---|---|---|---|
| 価格（税込み） | ￥52,800 | ||
| 周波数帯域 | 200MHz | ||
| チャンネル数 | 4 | ||
| 立ち上がり時間 | ≤1.75ns | ||
| 最高サンプルレート | 1GSa/s | ||
| 最大メモリ長 | 50Mpts | ||
| 垂直分解能 | 8bit | ||
| DCゲイン確度 | ≤ 2% | ||
| 入力インピーダンス | 1MΩ±1% || 14pF | ||
| 電源 | DC 12V | ||
| バッテリー | 7.4V、7500mAh リチウム・イオン・バッテリー | ||
| 寸法 | 140*215*52mm | ||
| 重量 | 640g | ||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| パッシブプローブ | 4 |
| 電源アダプタ | 1 |
| 電源コード | 1 |
| Type-Cケーブル | １ |
| 校正証明書 | 1 |
資料
製品カタログ
MICSIG社総合カタログ（日本語版）アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定④—簡易Bode測定オシロスコープによる自動測定③—補正状態の自動判定方法プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
MICISIG製品は購入時の校正書類対応可能ですか？
MICSIG製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
