PINTECH N1008B 差動プローブ 100MHz、800Vp-p
最高100MHz、最大7KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
- 型番
- N1008B
- メーカー
- PINTECH
- カテゴリ
- 差動プローブ
特長
- 最高100 MHz、最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
製品概要
■N1000Aの特性図
N1000Aの特性図
■N1008Aの特性図
N1008Aの特性図

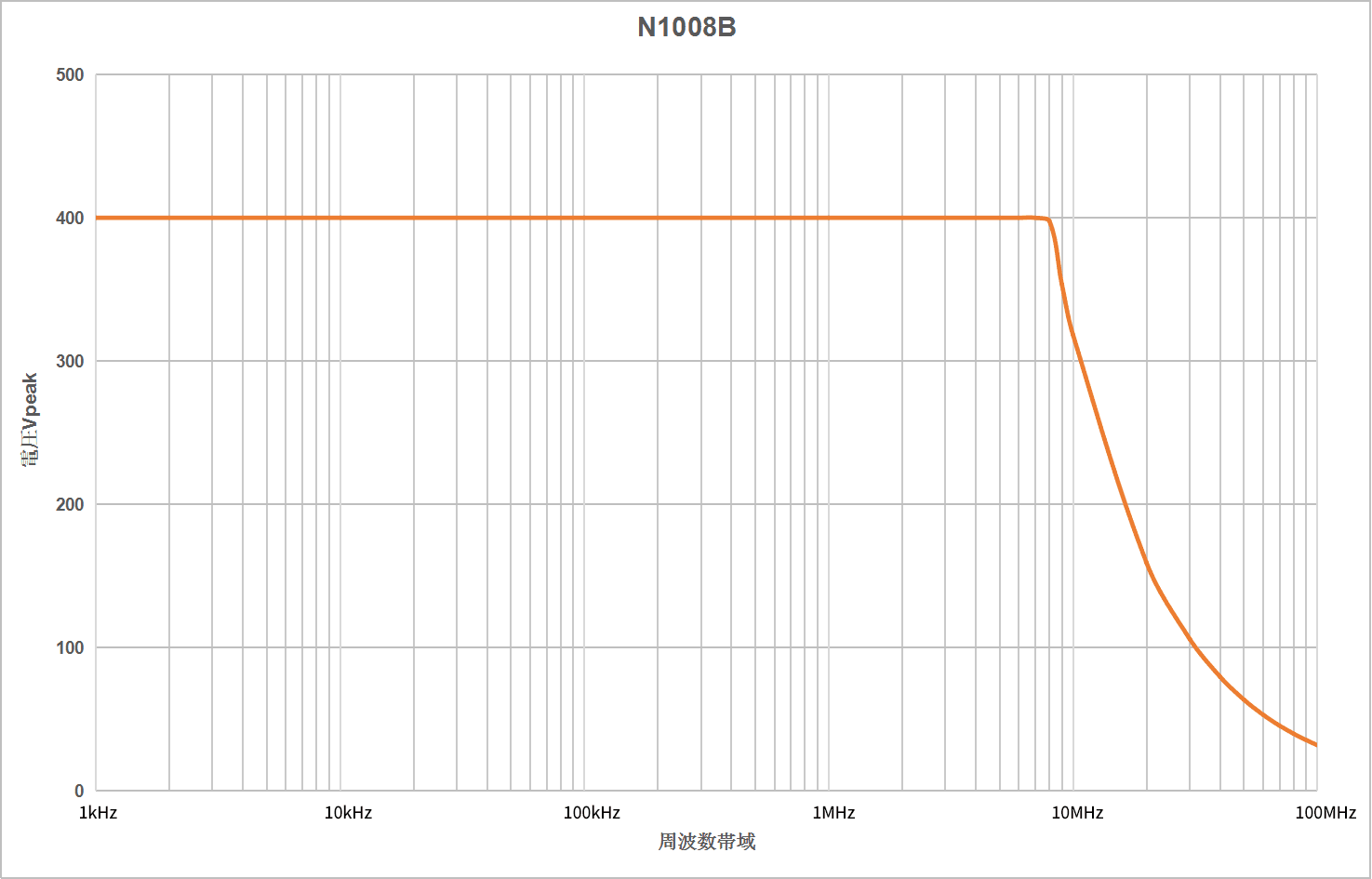

■N1008Bの特性図
N1008Bの特性図
■N1015Aの特性図
N1015Aの特性図
■N1015Bの特性図
N1015Bの特性図
■N1030Aの特性図
N1030Aの特性図
■N1030Bの特性図
N1030Bの特性図
■N1070Aの特性図
N1070Aの特性図
■N1070Bの特性図
N1070Bの特性図
■N1100A の特性図
N1100A の特性図
■N1140A の特性図
N1140A の特性図
■N1070A Pro の特性図
N1070A Pro の特性図
規格表
| 立ち上がり時間 | 3.5ns |
|---|---|
| 減衰比 | 1:100/10 |
| CMRR(代表値) | 80dB@60Hz、 50dB@100kHz |
| オシロスコープ入力インピーダンス | 1MΩ |
| DC入力電圧 | 400V@1/100 40V@1/10 |
| オフセット(代表値) | ＜±5mV |
| 差動入力電圧Vpp | 800V@1/100 80V@1/10 |
| 帯域幅（-3 dB） | 100MHz |
| 出力(50kΩ負荷) | 7V |
| 寸法（W×H×D） | 69×165×26mm |
| 確度 | ±1% |
| インピーダンス | 4MΩ//1.3pF |
