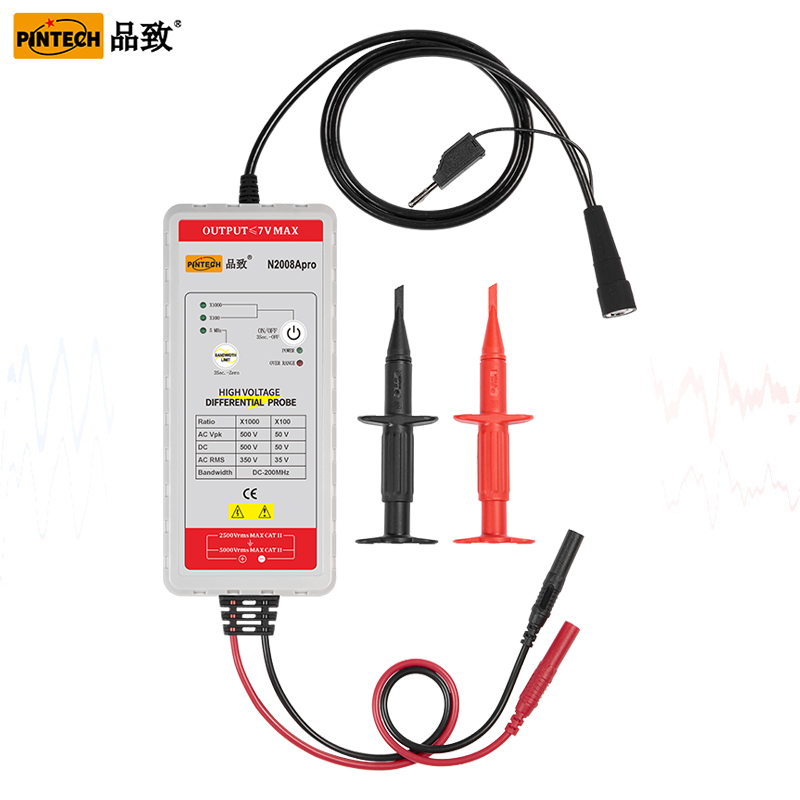

PINTECH N2008Apro 差動プローブ 200MHz、1kVp-p
最高200MHz、最大6KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
- 型番
- N2008Apro
- メーカー
- PINTECH
- カテゴリ
- 差動プローブ
180,400円ストアで購入
製品概要
最高200MHz、最大5KVまで測れる高電圧差動プローブです。
各社オシロスコープに接続可能なBNCコネクタに対応しています。
規格表
| 重量 | 412g |
|---|---|
| 入力インピーダンス | |
| 入力間 | 10MΩ // 0.5pF |
| 各入力-グランド間 | 5MΩ // 1pF |
| 立ち上がり時間 | |
| 100X | 5ns |
| 1000X | 1.75ns |
| 減衰比 | 100X、1000X |
| 動作温度 | 0～50℃ |
| CMRR(代表値) | |
| 60Hz | >80dB |
| 100kHz | >50dB |
| 出力 | <7V |
| オシロスコープ入力インピーダンス | 1MΩ |
| オフセット(代表値) | <±5mV |
| 動作湿度 | 20～75%RH |
| 試験電圧 Vp-p | |
| 100X | 100V |
| 1000X | 1kV |
| 実効電圧（RMS） | |
| 100X | 35V |
| 1000X | 350V |
| 入力DC電圧 | |
| 100X | 50V |
| 1000X | 500V |
| 差動モード電圧 Vp | |
| 100X | 50V |
| 1000X | 500V |
| BNCケーブル長 | 90 cm |
| 入力リード線長 | 30 cm |
| 帯域幅（-3 dB） | |
| 100X | DC～70MHz |
| 1000X | DC～200MHz |
| 帯域制限(5MHz) | 対応 |
| ノイズ（RMS） | |
| 100X | <400mV |
| 1000X | <700mV |
| コモンモード電圧（RMS） | 350V |

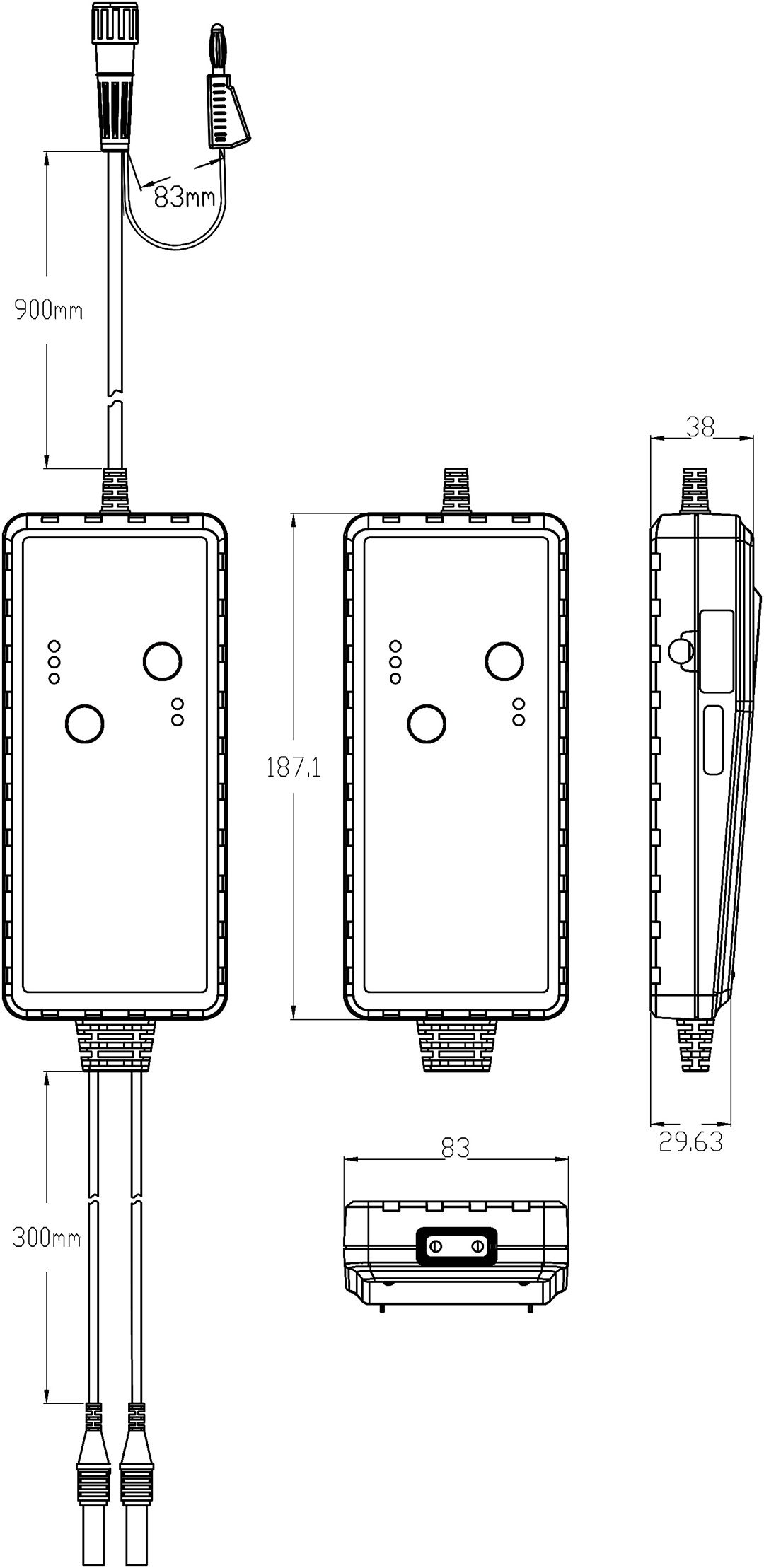

| 外形寸法（L×W×H） | 187×83×41mm |
| 確度 | ±1% |
| 電源 | 6V ACアダプタ |
資料ダウンロード
よくある質問
QPINTECH製品は購入時の校正書類対応可能ですか？
APINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
