特長
ODPシリーズ 2チャンネル電源
・ 2チャンネル
・ センス入力（CH1専用）
・ 最大出力： 378W
・ 出力分解能： 1mV / 1mA
・ シーケンス出力（CH1のみ）： 100ステップ

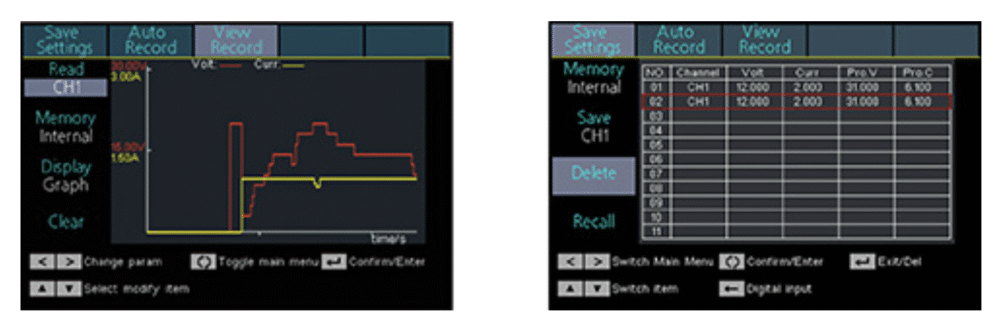

・ データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示
-
出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。
-
-
-
100ステップのシーケンスを組んで出力することができるので、電源変動を人為的に作成してシミュレートすることができます。シーケンスは電源本体またはPCソフトウェアで作成できます。
-

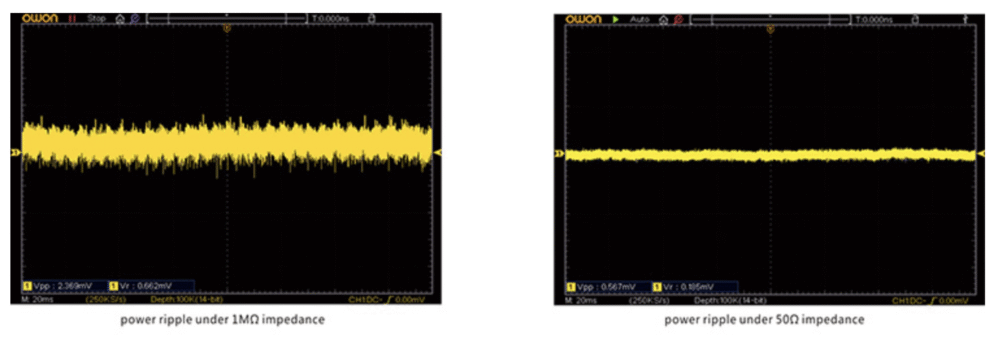

ODPシリーズはリニア・レギュレーションなので超低リプルと超低ノイズを特長としています。
-
価格･仕様
| モデル | ODP3122 | ODP6062 | ||||||
|---|---|---|---|---|---|---|---|---|
| 価格（税込） | ￥84,700 | ￥84,700 | ||||||
| チャンネル数 | 2出力チャンネル + 1センス | |||||||
| 最大出力 | 378W | |||||||
| 出力範囲 | 0-30V / 0-12A 0-6V /0-3A |
0-60V / 0-6A 0-6V / 0-3A |
||||||
| ディスプレイ | ||||||||
| サイズ | 4インチ カラーLCD | |||||||
| 解像度 | 480 x 320 ピクセル | |||||||
| 機械仕様 | ||||||||
| 寸法(W x H x D) | 250 x 158 x 358 (mm) | |||||||
| 重量 | 約12.0 kg | |||||||
指定された動作環境下で少なくとも30分間連続して実行した機器に基づく仕様
| モデル | ODP3122 | ODP6062 | ||||||
|---|---|---|---|---|---|---|---|---|
| チャンネル | CH1 | CH2 | CH1 | CH2 | ||||
| 出力定格 （0℃-40℃） |
電圧 | 0 – 30V | 0 – 6V | 0 – 60V | 0 – 6V | |||
| 電流 | 0 – 12A | 0 – 3A | 0 – 6A | 0 – 3A | ||||
| 負荷レギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| ラインレギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| 設定分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| リードバック分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| 出力確度 (25℃ ± 5℃) (12ヶ月以内) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リードバック確度 (25℃ ± 5℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リプル/ノイズ (20Hz – 20MHz) |
電圧(Vp-p) | ≤4mVp-p | ≤3mVp-p | |||||
| 電圧(rms) | ≤1mVrms | ≤1mVrms | ||||||
| 電流(rms) | ≤5mArms | ≤4mArms | ||||||
| 出力温度係数 (0℃ – 40℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| リードバック温度係数 | 電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| シーケンス出力 | ステップ | 100 | ||||||
| 時間設定 | 秒 | |||||||
| データ・ロギング | 10kポイント（電圧、電流、電力データ） | |||||||
| 動作温度 | 0 – 40℃ | |||||||

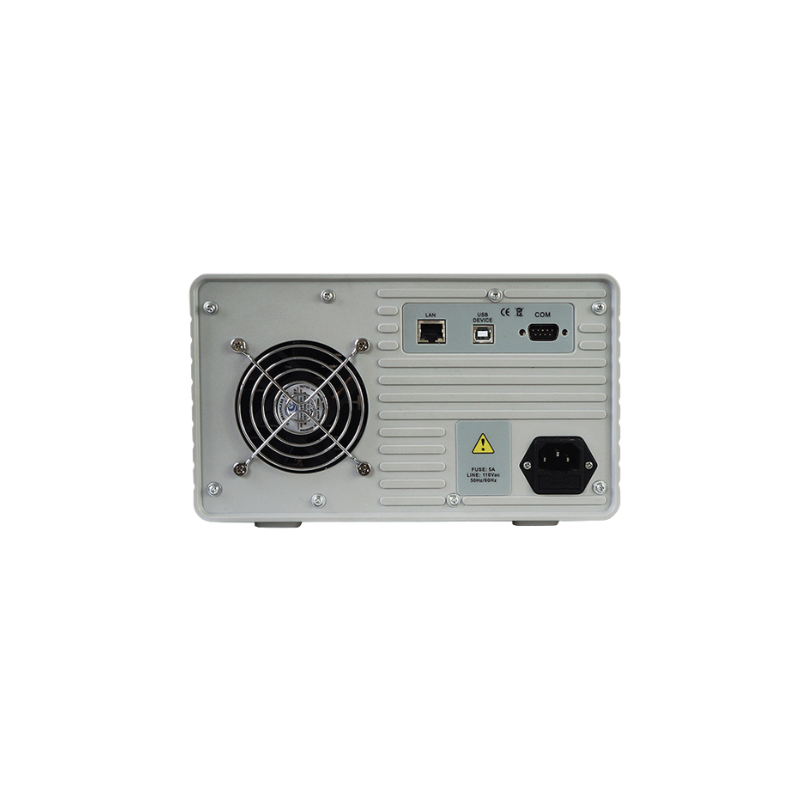

| インターフェース | USBホスト、USBデバイス、RS232、LAN | |||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| クイックガイド | 1 |
| CDROM | 1 |
| ヒューズ | １ |
| USBケーブル | 1 |
資料
製品カタログ
OWON総合カタログアプリケーション･用途
製品動画
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
