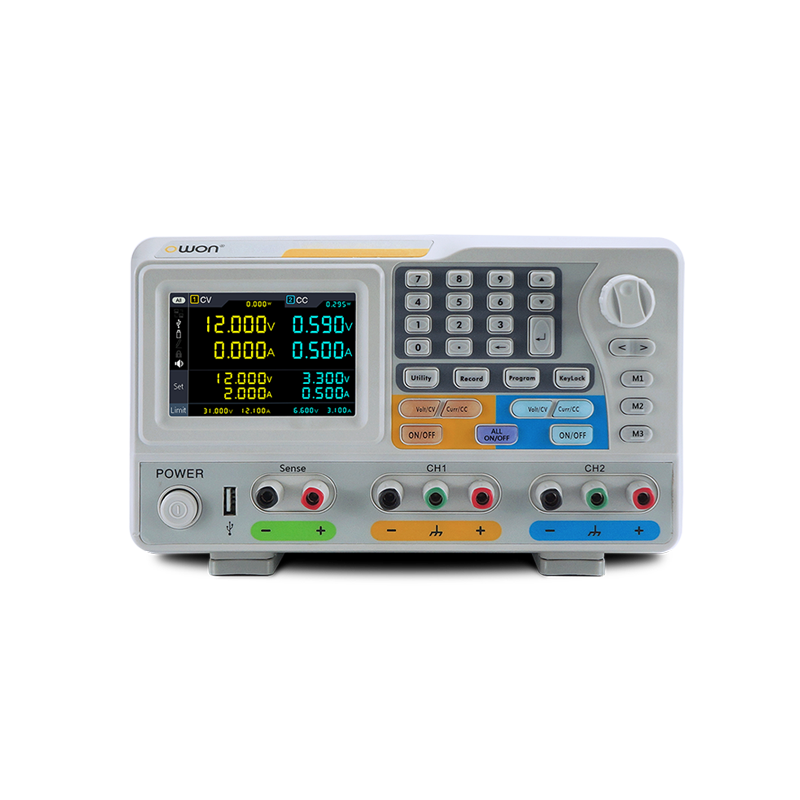

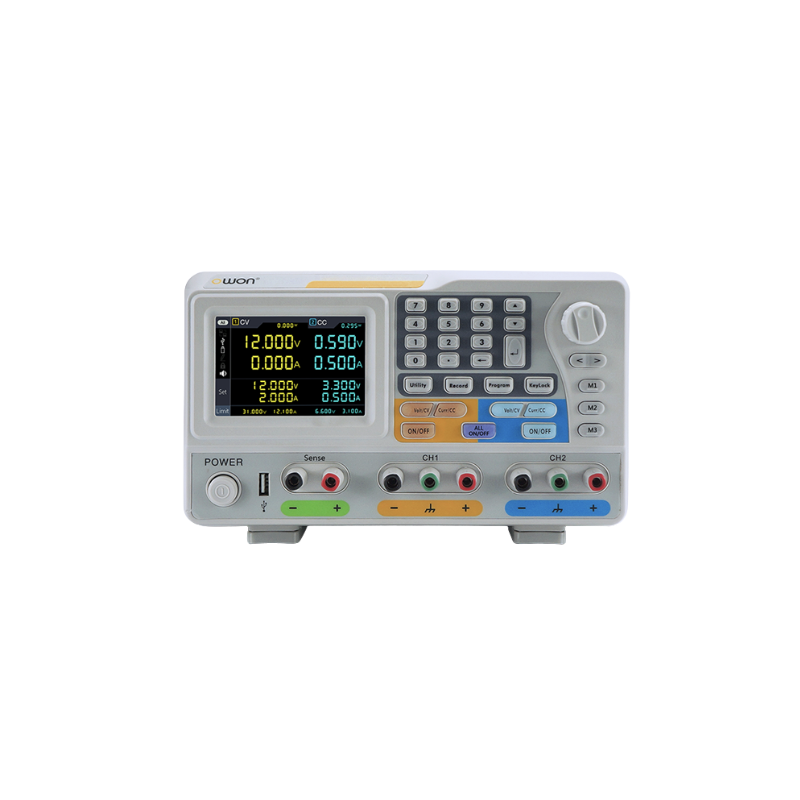

OWON ODP3122 プログラマブル直流電源 2ch、30V/12A、6V/3A、378W
ODPシリーズ 2チャンネル電源 + 2チャンネル + センス入力（CH1専用） + 最大出力： 378W + 出力分解能： 1mV / 1mA + シーケンス出力（CH1のみ）： 100ステップ + データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示 + 4インチLCD + インターフェース： USBホスト, USBデバイス, RS232, LAN + SCPIコマンドをサポート
- 型番
- ODP3122
- メーカー
- OWON
- カテゴリ
- プログラマブル直流電源
製品概要
ODPシリーズ 2チャンネル電源
・ 2チャンネル
・ センス入力（CH1専用）
・ 最大出力： 378W
・ 出力分解能： 1mV / 1mA
・ シーケンス出力（CH1のみ）： 100ステップ
・ データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示

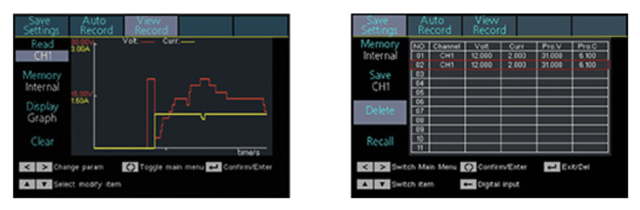

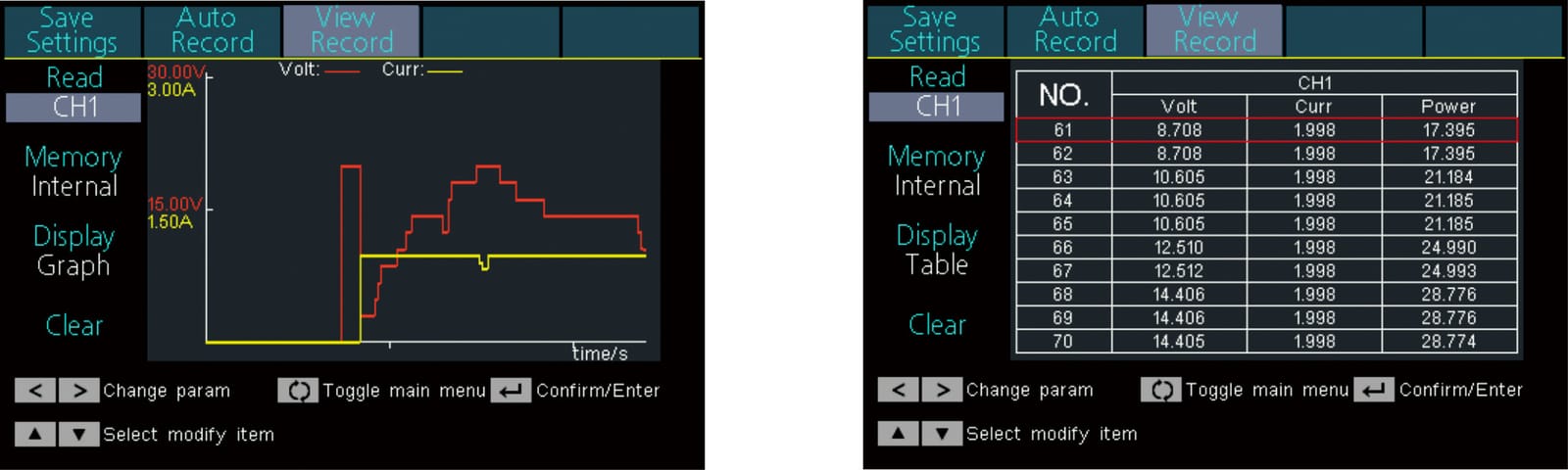

■データ・ロギング機能
出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。

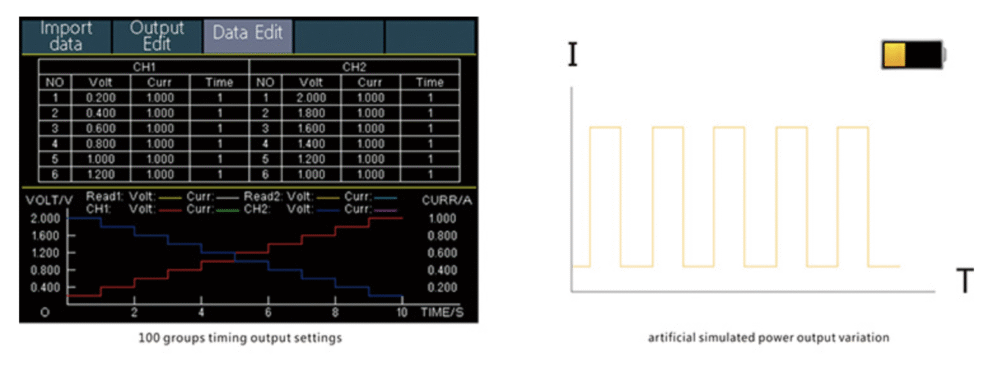

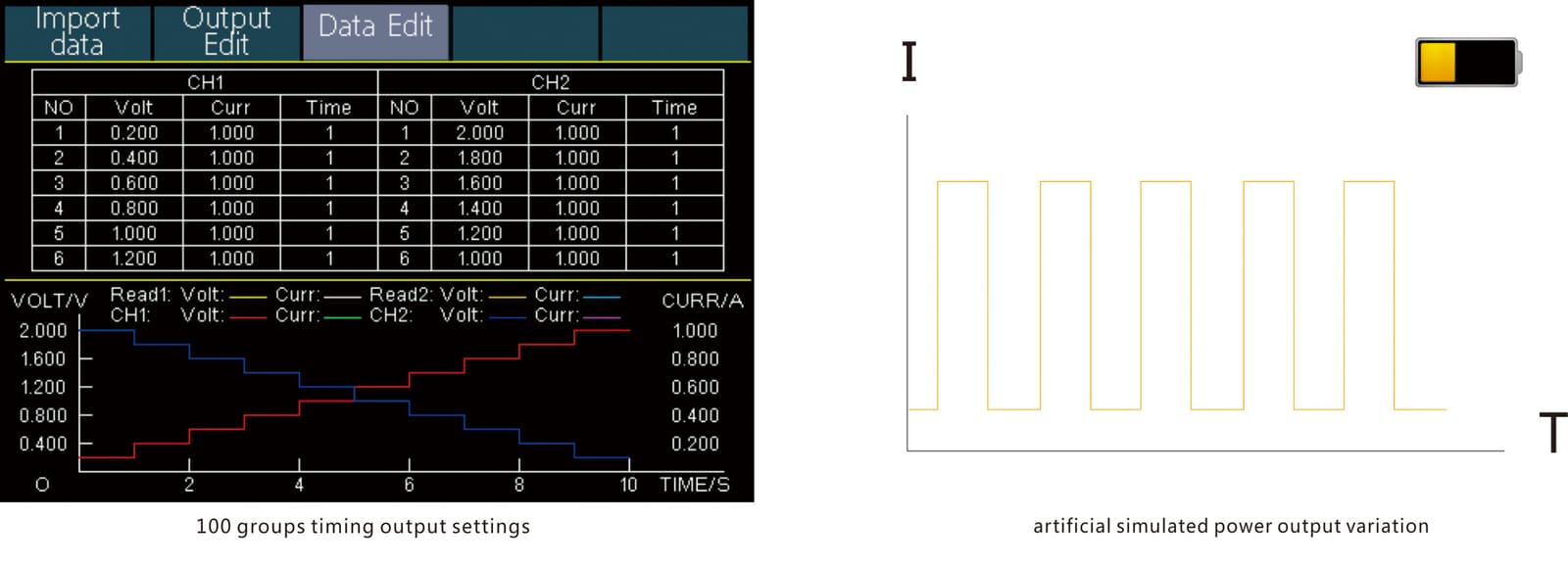

■シーケンス出力（CH1のみ）
100ステップのシーケンスを組んで出力することができるので、電源変動を人為的に作成してシミュレートすることができます。シーケンスは電源本体またはPCソフトウェアで作成できます。

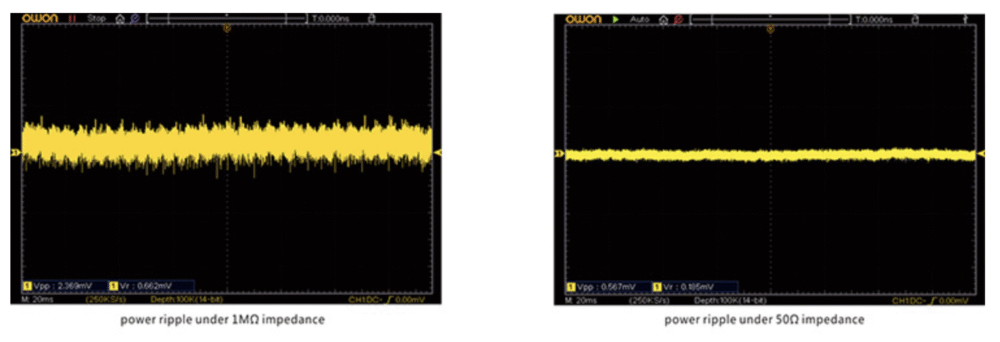

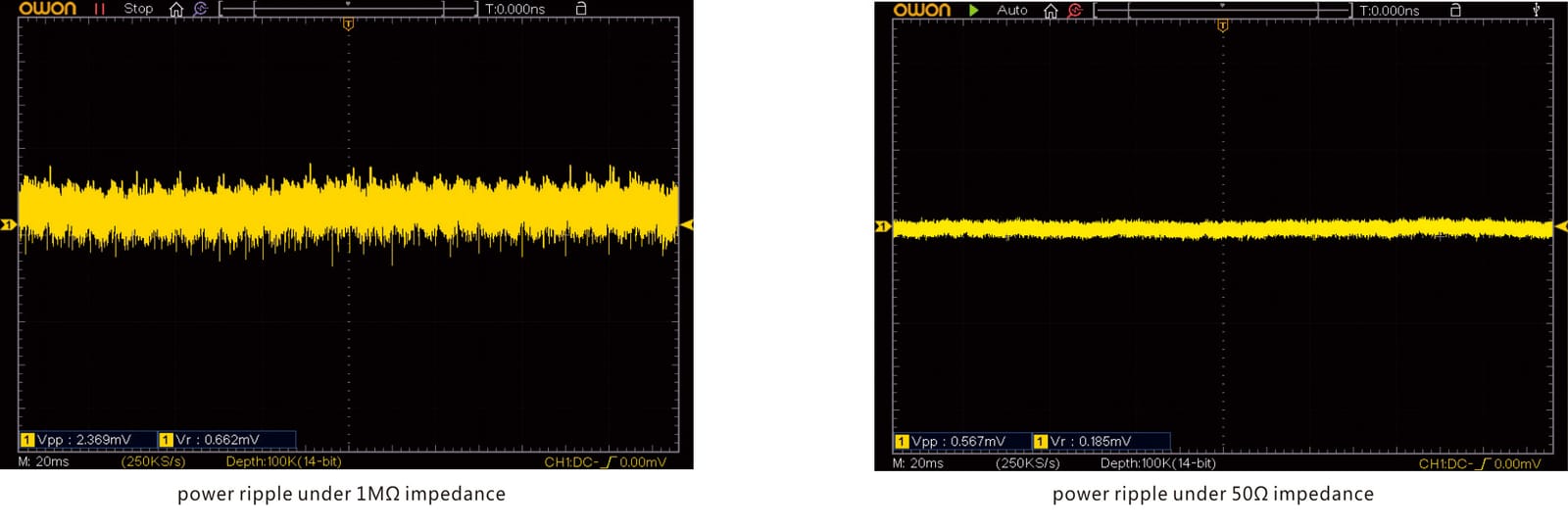

■低リップル/低ノイズ
ODPシリーズはリニア・レギュレーションなので超低リプルと超低ノイズを特長としています。
規格表
| インターフェース | USBホスト、USBデバイス、RS232、LAN |
|---|---|
| チャンネル数 | 2出力チャンネル + 1センス |
| 重量 | 約12.0 kg |
| 動作温度 | 0 - 40℃ |
| 最大出力 | 378W |
| リードバック分解能 | |
| 電圧 | 1mV |
| 電流 | 1mA |
| リードバック確度 (25℃ ± 5℃) | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | |
| CH1 | ≤0.1% + 8mA |
| CH2 | ≤0.1% + 5mA |
| データロギング | 10kポイント（電圧、電流、電力データ） |
| 解像度 | 480 x 320 ピクセル |
| 設定分解能 | |
| 電圧 | 1mV |
| 電流 | 1mA |
| 出力範囲 | 0-30V / 0-12A 0-6V /0-3A |
| 負荷レギュレーション | |
| 電圧 | ≤0.01% + 3mV |
| 電流 | ≤0.01% + 3mA |
| 出力温度係数 （0℃-40℃） | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | ≤0.1% + 5mA |
| リードバック温度係数 | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | ≤0.1% + 5mA |
| 寸法 (W x H x D) | 250 x 158 x 358 (mm) |
| 出力定格 (0℃-40℃) | |
| 電圧 | |
| CH1 | 0 - 30V |
| CH2 | 0 - 6V |
| 電流 | |
| CH1 | 0 - 12A |
| CH2 | 0 - 3A |
| ラインレギュレーション | |
| 電圧 | ≤0.01% + 3mV |
| 電流 | ≤0.01% + 3mA |
| 出力確度 (25℃ ± 5℃) (12ヶ月以内) | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | |
| CH1 | ≤0.1% + 8mA |
| CH2 | ≤0.1% + 5mA |
| リプル/ノイズ (20Hz - 20MHz) | |
| 電圧(Vp-p) | |
| CH1 | ≤4mVp-p |
| CH2 | ≤3mVp-p |
| 電圧(rms) | ≤1mVrms |
| 電流(rms) | |
| CH1 | ≤5mArms |
| CH2 | ≤4mArms |
| シーケンス出力 | |
| ステップ | 100 |
| 時間設定 | 秒 |
| ディスプレイ | |
| サイズ | 4インチ カラーLCD |
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
クイックガイド | 1 |
CDROM | 1 |
ヒューズ | １ |
USBケーブル | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qこの電源はリニア電源ですか？
Aリニア（シリーズ）電源です。
Qリニア電源の利点は？
Aスイッチング電源よりも出力ノイズが小さくなります。
QAC220Vでも使用したい。
A日本で販売しているモデルは AC110V±10% タイプなのでAC220Vでは使用できません。
Qリスト（シーケンス）出力機能はありますか？
A100ステップのリスト（シーケンス）出力機能が搭載されています。
Qリスト（シーケンス）出力に制限はありますか？
A2チャンネルモデルのCH2、3チャンネルモデルのCH3には、リスト（シーケンス）出力機能はありません。
QPCから制御できますか？
AUSB、LAN、RS232ポートを備えていますので、PCから制御できます。
