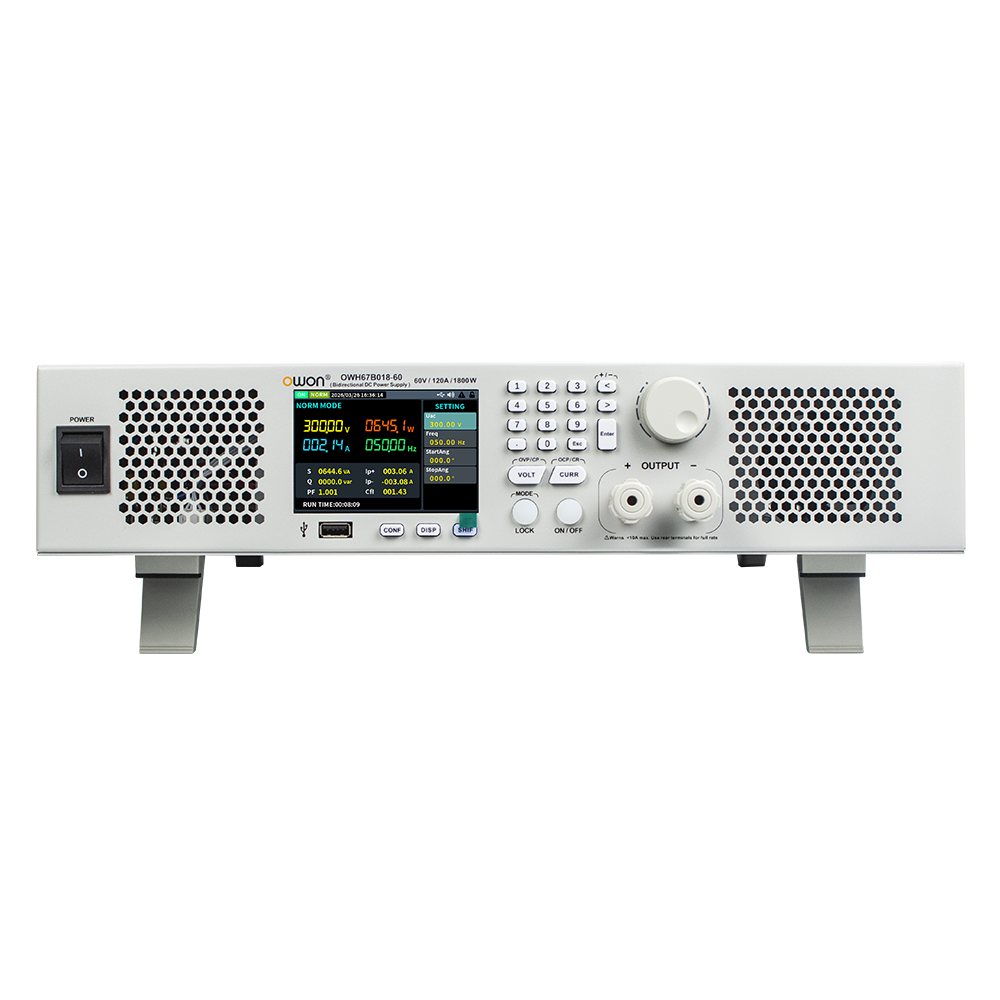

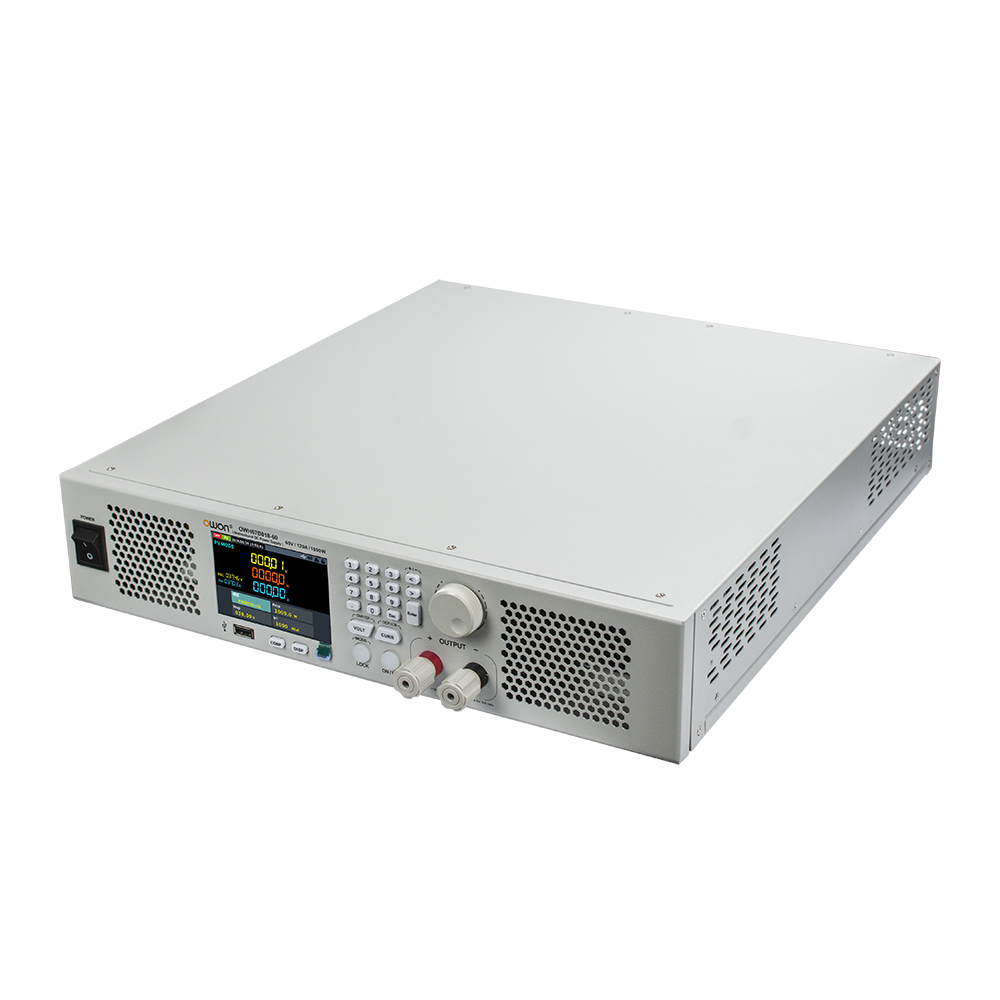

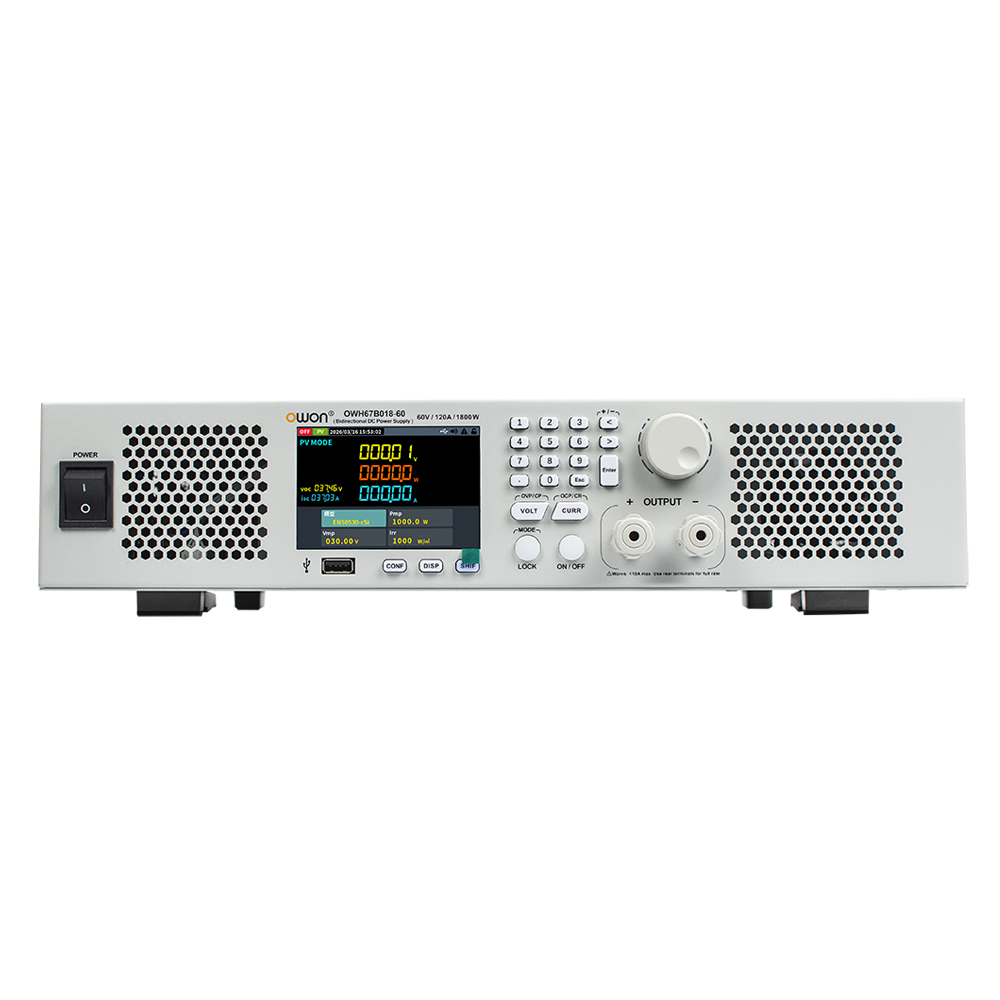

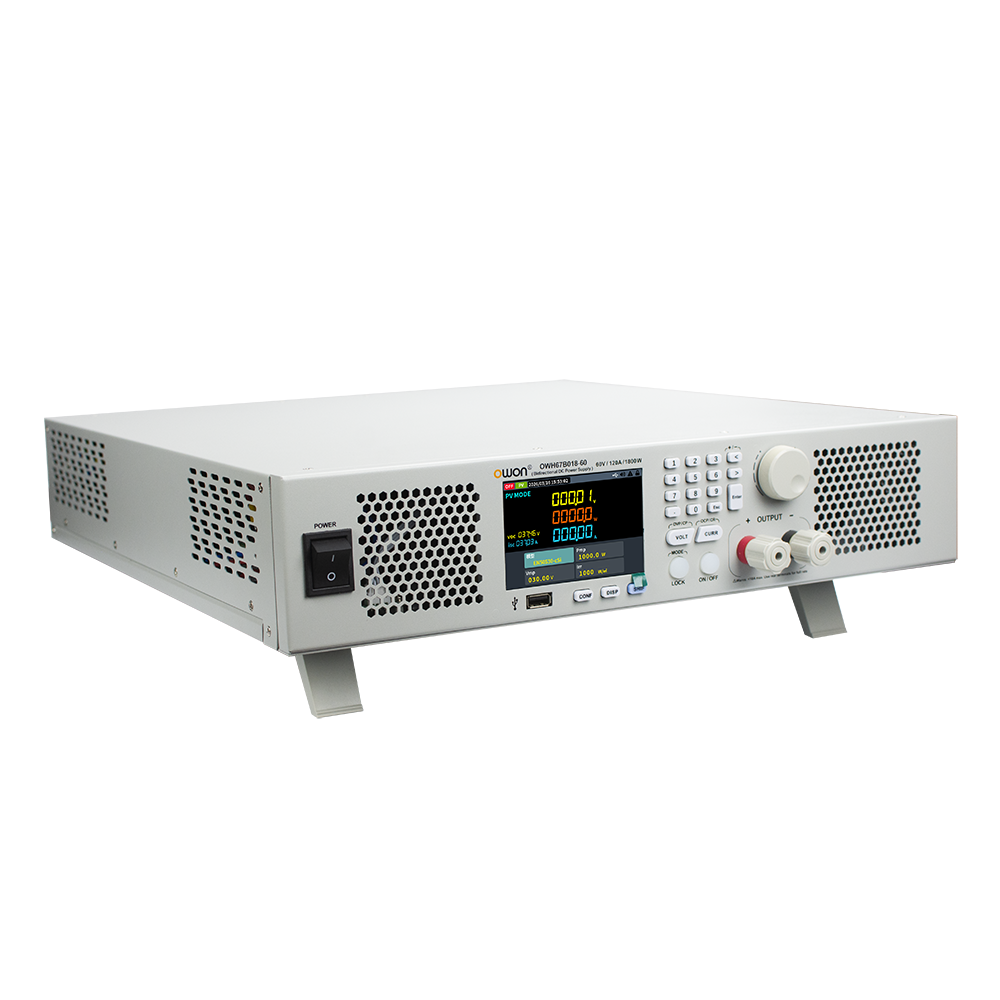

OWON OWH67Bシリーズ 双方向プログラマブル直流電源 1ch、60V/±120A、1.8kW
- 型番
- OWH67B018-60
- メーカー
- OWON
- シリーズ
- OWH67Bシリーズ
- カテゴリ
- プログラマブル直流電源
411,400円
特長
- 電源・負荷一体型構造、電源モード（CC / CV / CP）、負荷モード（CC / CV / CR / CP）
- 2U ラックマウント構造、標準19インチ・ラックに実装可能

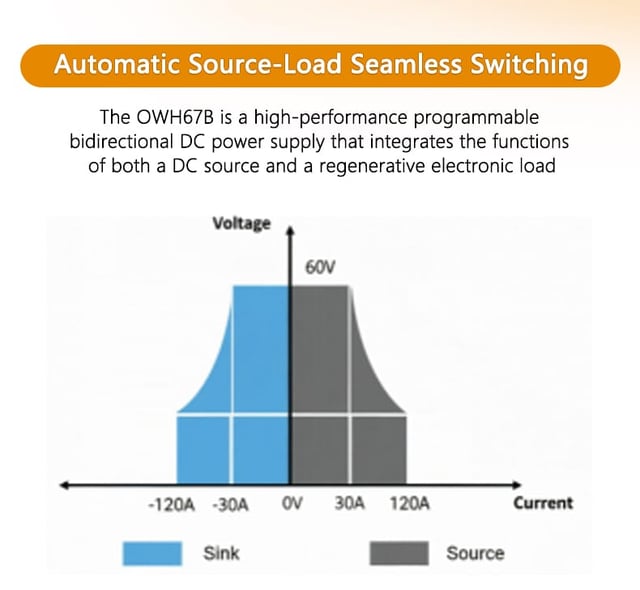

- 双方向電力構造で、電源モードと負荷モードをシームレスに切り替え

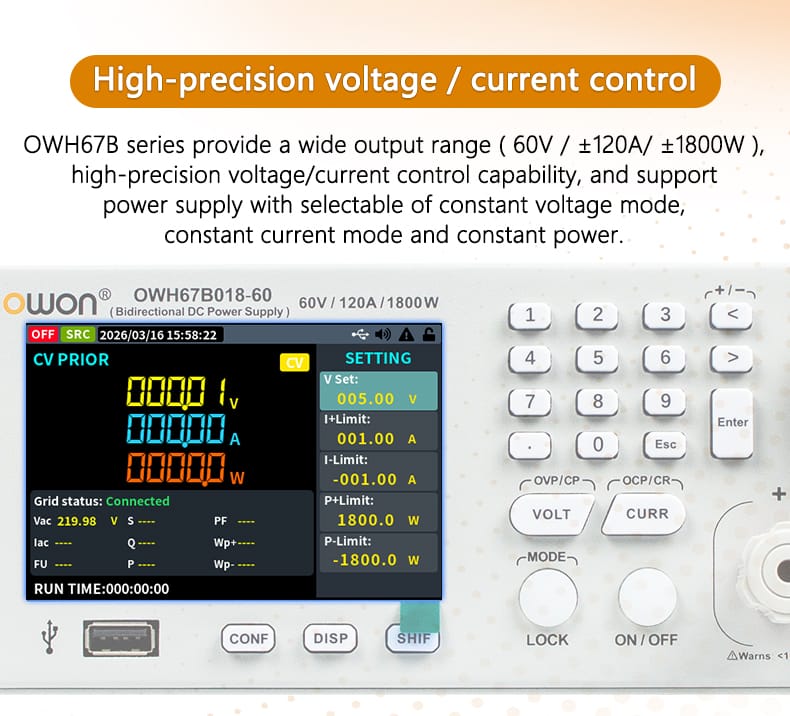

- 高精度出力（0.05%）、最大 60V / ±120A / ±1800W の広い電力範囲に対応

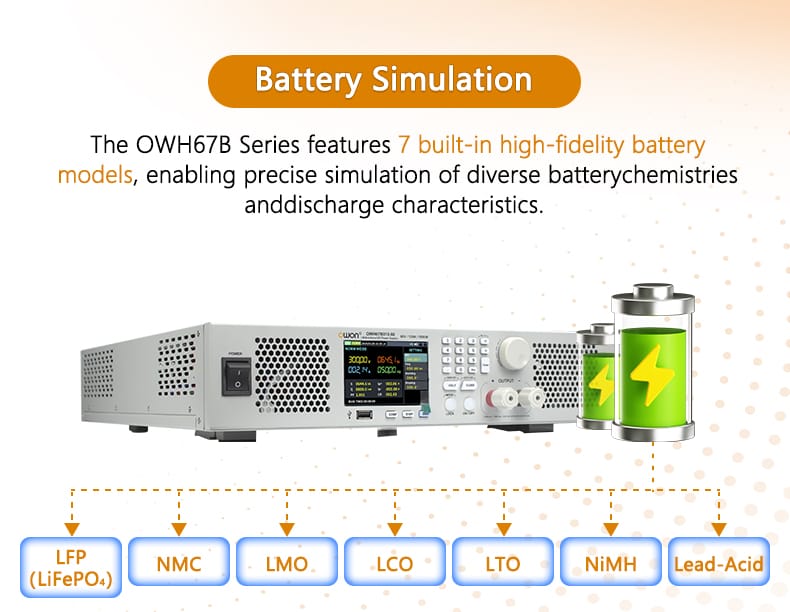

- バッテリー・シミュレーションに対応：7種類の高精度なバッテリー特性モデルを内蔵
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

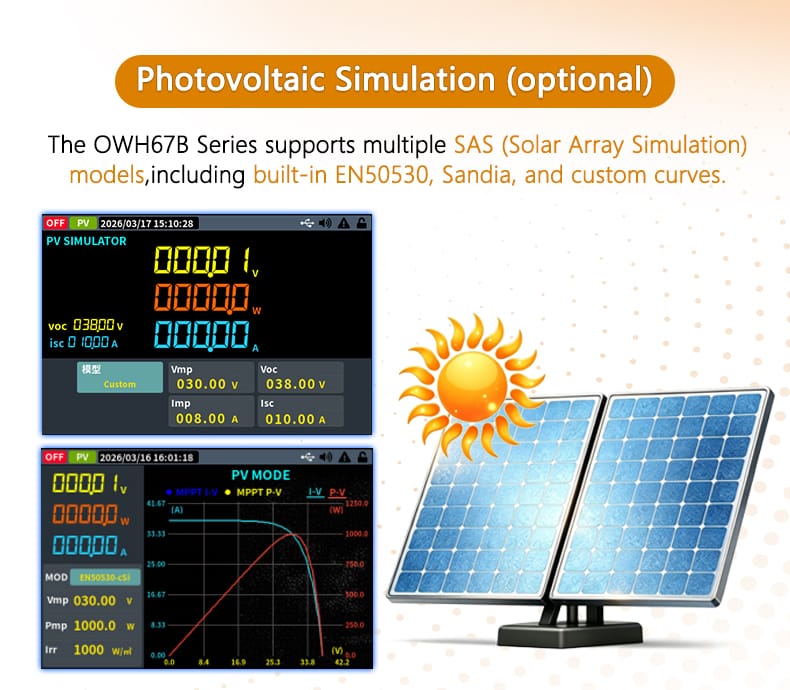

- 太陽電池（PV）シミュレーション機能を内蔵、EN50530 や Sandia などの SAS モデルに対応
- 高い設定／リードバック分解能：10mV/10mA
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

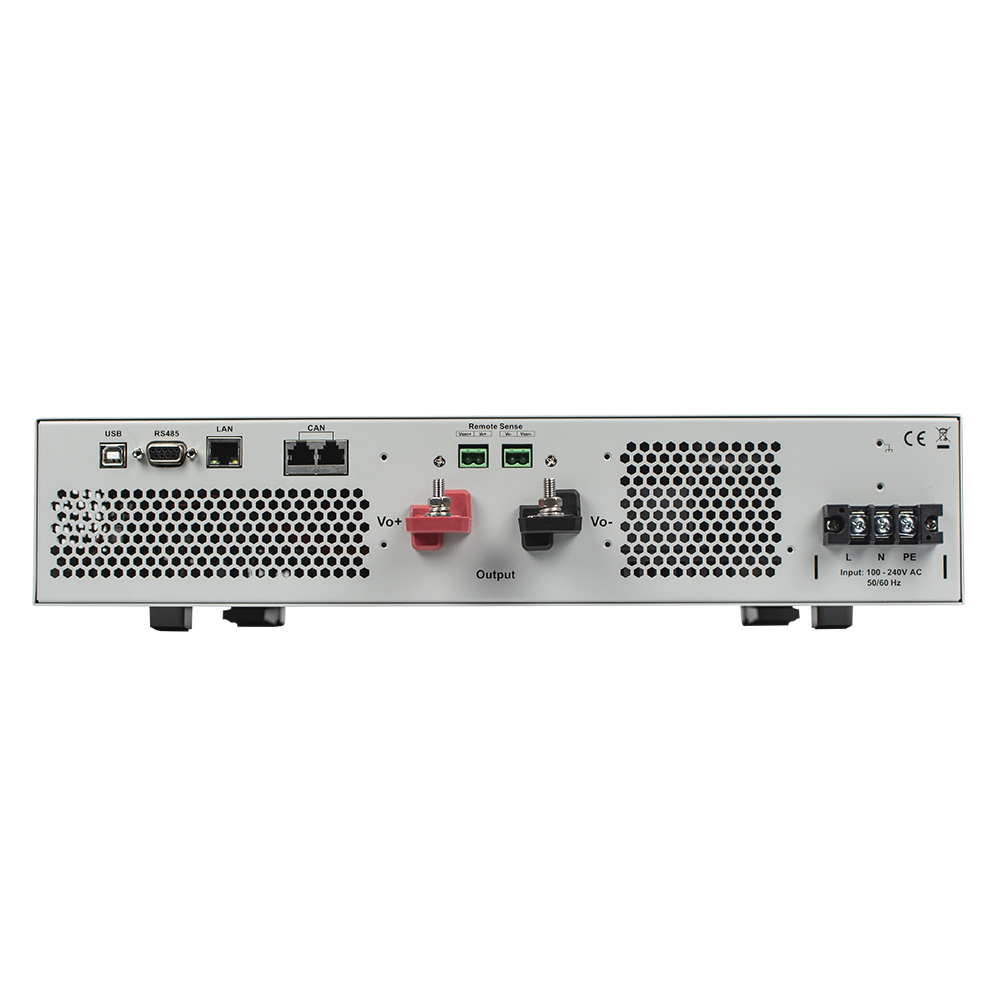

- LAN、RS485、USB 通信インターフェースと SCPI に対応
製品概要
規格表
| ディスプレイ | 3.95インチ TFT LCD |
|---|---|
| インターフェース | USB，LAN，RS485 |
| 寸法 | 428mm(W) x 88mm(H) x 446mm(D) |
| 重量 | 約12kg |
| 動作温度 | 0-40℃ |
| リードバック分解能 | |
| 電圧 / 電流 | 10mV/10mA |
| 設定確度 | |
| 電圧 | ≤0.05% +0.05%FS |
| 電流 | ≤0.1% +0.1%FS |
| 設定分解能 | |
| 電圧 / 電流 | 10mV/10mA |
| 定格出力 （0℃-40℃） | |
| 出力電圧 | 0 - 60V |
| 出力電流 | -120A ~120A |
| 出力電力 | -1.8kW～1.8kW |
| 入力 | |
| 電圧 / 周波数 / 電流 | 100V～240Vac；45Hz～65Hz；最大 13Arms |
| リードバック確度 | |
| 電圧 | ≤0.05% +0.05%FS |
| 電流 | ≤0.1% +0.1%FS |
| 最小動作電圧 | 2.6V@120A |
| ロード・レギュレーション（出力の% + オフセット） | |
| CV | ≤0.03% +0.03%FS |
| CC | ≤0.05% +0.05%FS |
| ライン・レギュレーション（出力の% + オフセット） | |
| CV | ≤0.03% +0.03%FS |
| CC | ≤0.05% +0.05%FS |
| 過渡応答（定格負荷の10%～90%） | ≤5.0ms |
| ノイズ・リップル | |
| 電圧 / 電流 | ≤80mVp-p（電圧）、 ≤120mArms（電流） |
| 温度ドリフト(0℃-40℃) | |
| 電圧 / 電流 | 100ppm/℃（電圧）、200ppm/℃（電流） |
付属品・オプション
付属品 |
|---|
クイックガイド |
USBケーブル |
ハンドル（オプション） |
着脱式端子台 |
16A 電源コード |
AC 端子保護カバー |
DC 端子保護カバー（オプション） |
付属品は実際の出荷内容に準じます。
