Name: OWON(オウオン) ADS800Aシリーズ デジタル・オシロスコープ
Brand: OWON

特長

・高分解能12ビット
・オシロスコープに、周波数カウンタ、電圧計、FFTアナライザを統合
・70MHz,100MHz,200MHz 周波数帯域、1.25GSa/s サンプリングレート
・50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
・垂直軸スケール 500uV/div-10 V/div
・1MポイントFFT解析、周波数成分を正確に表示
・豊富なトリガタイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、l2C、SPI、CAN、LIN
・2/4チャンネルハードウェア・デコーディング：RS232/UART、I2C、SPI、CAN、LIN


・250MHz/125MHz 周波数帯域 ・1.25Gサンプル/秒最高サンプルレート ・50Mポイント最大メモリ長（標準） ・700,000波形/秒最高波形取り込みレート

・最大1Mポイントのデータで演算するFFT機能 ・最高周波数はオシロスコープの周波数帯域と同じ ・独立した窓関数表示 ・ピークサーチ機能 ・Zoomイン/アウトをサポート、クリアなカーソル情報表示


・測定タイプは AC RMS / DC / AC + DC RMS、 ・統計とアラーム機能をサポート ・6桁分解能(周波数カウンタ) ・最大/最小/平均などの統計機能をサポート


マイク、ヘッドフォン、マウス、キーボードなどの外部デバイスをサポートして、より優れた対話型の操作性を実現します。オプションのUSB（WiFi + Bluetooth）モジュールは、FTP、ネットワーク・プリンタ、モバイル・ホットスポットをサポートします。

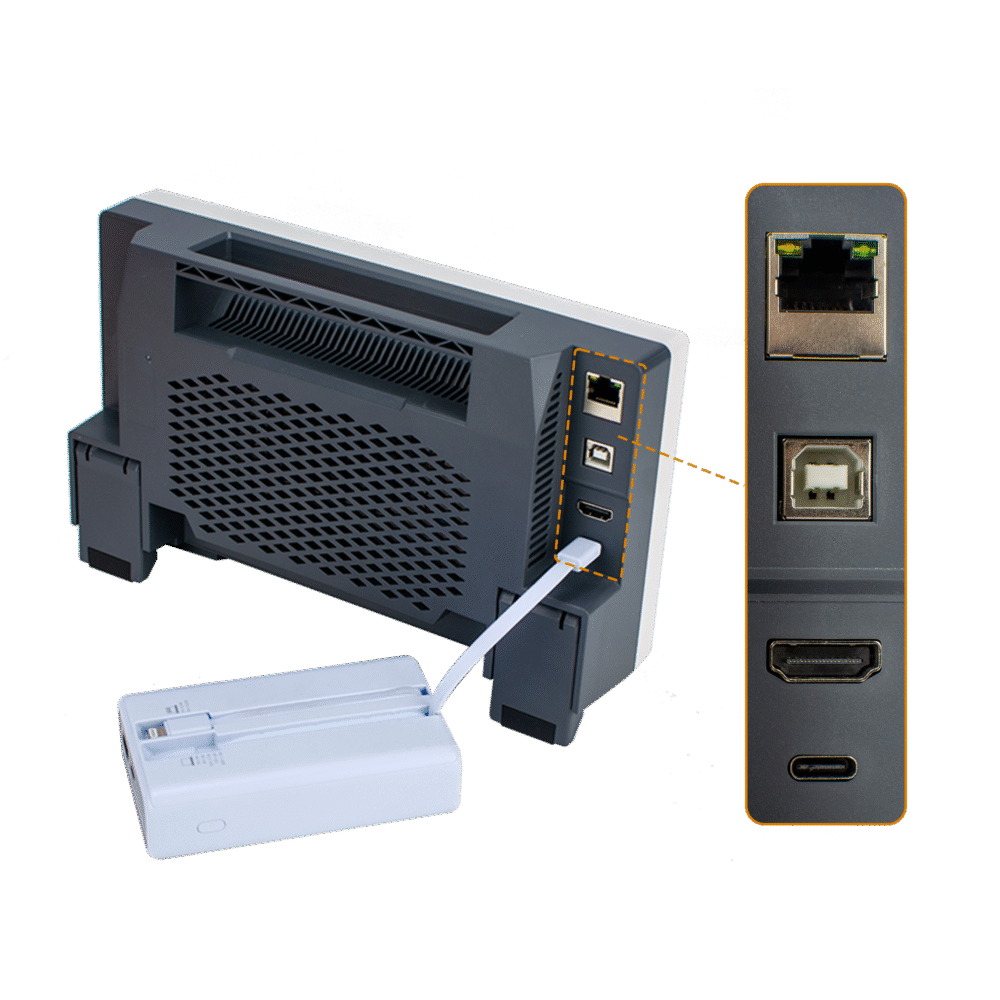

バッテリ駆動も可能なType-C給電やUSBホスト、USBデバイス、LAN、HDMI、MIPI（D/任）出力を標準で備えています。Type-C電源ポートにバッテリ一駆動電力が供給されればローノイズ測定が可能になり、多様な使用場所やアプリケーションに適応しています。 ※ 12V/4A 出力が可能なモバイル・バッテリー


ユーザー・フレンドリーなフルタッチ操作は、波形操作やメニュー操作で様々なジェスチャーをサポート。

録画をサポート、テスト結果の記録や共有が簡単になります。


閲覧、編集、エクスポートがより簡単になるよう最適化されたファイル・マネージャー。

Webコントロールによるリモート制御をサポート、SCPコマンドを使用してユーザー・アプリケーションから制御することもできます。

価格･仕様

モデル	ADS802A	ADS812A	ADS822A	ADS804A	ADS814A	ADS824A
価格（税込）	￥41,800	￥55,000	￥78,100	￥49,500	￥62,700	￥88,000
周波数帯域（-3 dB）	70MHz	100MHz	200MHz	70MHz	100MHz	200MHz
チャンネル数	2			4
最高サンプルレート	1.25GSa/s（1,2チャンネル使用時）625MSa/s (3,4チャンネル使用時)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント			DCゲイン確度	3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV)
最高波形取り込みレート	700,000wfms/s			最大レコード長	50M
垂直軸スケール	500μV/div – 10 V/div			垂直軸分解能	12bits
水平軸スケール	1ns/div – 1000s/div, 1-2-5ステップ			時間軸確度	±25 ppm (typical)
入力インピーダンス	1 MΩ±2% // 20 pF±5 pF
プローブ減衰比	1.00μX-1.00MX, 1-2-5ステップ、ユーザー設定
トリガ・タイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
バス・デコーディング	RS232/UART、I2C、SPI、CAN、LIN
自動測定	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
波形演算	+, -, *, /,&&, \|\|, ^, ！, Intg, Diff, Sqrt, 関数(Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ(ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ	6-桁最高周波数: オシロスコープの最高周波数
電圧計	DC, AC+DCrms, ACrms. 　分解能：4桁(ACV/DCV)
そのほか

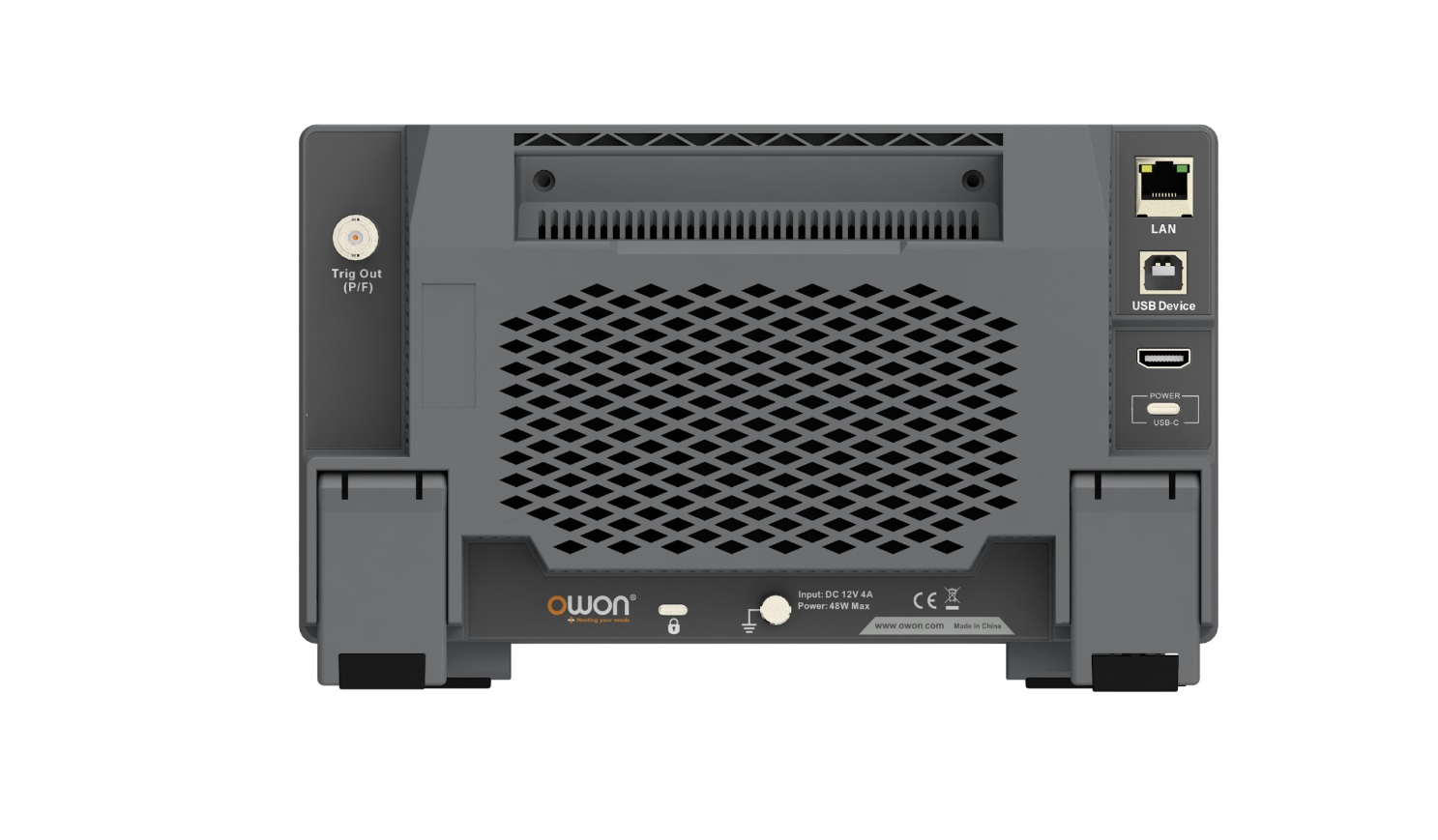

インターフェース	HDMI, USB device, USB Host, Trig Out(P/F), LAN
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
電源インターフェース	Type-C [1]
寸法 (W x H x D)	260mm x 160mm x 78mm
重量	約1.5kg（本体のみ）

[1]外部バッテリ使用時は 12V/4A 出力に適合すること。

付属品及びオプション

標準付属品	数量
USBケーブル	1
電源アダプター	1
パッシブプローブ	1/チャンネル
電源コード	1
クイックガイド	1

資料

製品カタログ

OWON総合カタログ

ユーザーズガイド

OWON(オウオン) ADS800A クイックガイド（英語版）

アプリケーション･用途

製品動画

OWON(オウオン)社　オシロスコープ　製品紹介ビデオ（日本語版）

FAQ

OWON製品は購入時の校正書類対応可能ですか？: OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。: 本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について: 本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名：

シリアル番号：

購入先（販売店名）：

購入日：

輸出元会社名（国内の会社名）：

輸出先国名：

輸出先会社名：

輸出目的（例：自社使用、現地販売、技術サポートなど）：
