特長

・高分解能12ビットADC搭載
・周波数帯域: 125 MHz、250 MHz
・オシロスコープに、30MHz波形発生器(オプション)、16ch ロジック・アナライザ(オプション)、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザ を統合
・OWON Xビジョン・アーキテクチャ搭載:低ノイズ、深いメモリ長、高速な波形更新レート
・100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
・垂直軸スケール 200uV/div-10 V/div
・1MポイントFFT解析、周波数成分を正確に表示
・ボード線図機能(波形発生器オプションが必要)









■12-bit 高分解能

高分解能オシロスコープは、信号の検出・表示能力に優れ、信号の細部や特性の解析に役立ち、高精度電源試験、電源リップル測定、機器の性能評価、エンジン制御ユニット試験などのアプリケーションに大きなメリットをもたらします。





■優れたオシロスコープ機能







・250MHz/125MHz 周波数帯域
・2Gサンプル/秒 最高サンプルレート
・100Mポイント 最大メモリ長(標準)
・700,000波形/秒 最高波形取り込みレート

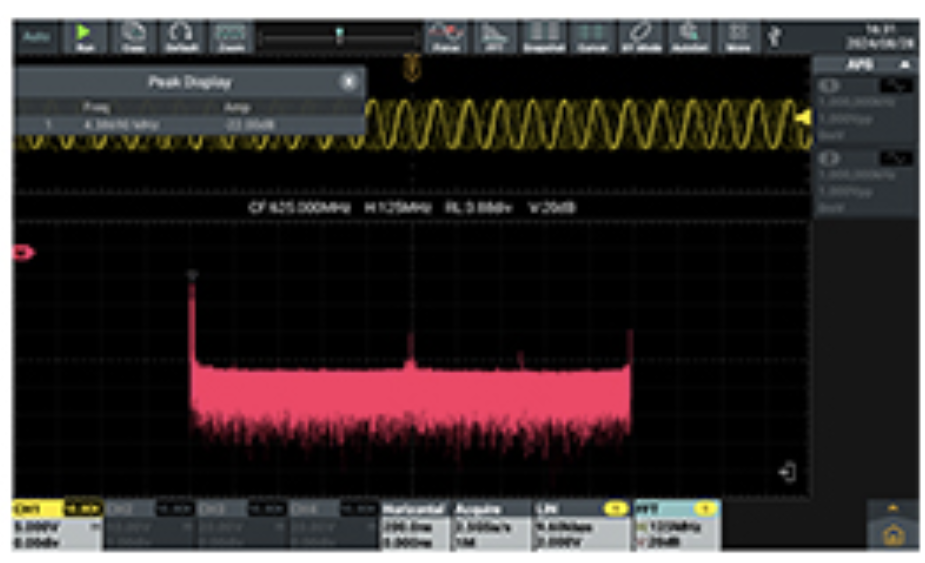

■FFTアナライザ



・最大1Mポイントのデータで演算するFFT機能
・最高周波数はオシロスコープの周波数帯域と同じ
・独立した窓関数表示
・ピークサーチ機能
・Zoomイン/アウトをサポート、クリアなカーソル情報表示







■デジタル電圧計&高精度周波数カウンタ



・測定タイプは AC RMS / DC / AC + DC RMS、
・統計とアラーム機能をサポート
・6桁分解能
・最大/最小/平均などの統計機能をサポート











■ロジック・アナライザ(オプション)



・16チャンネル、最高サンプルレート625Mサンプル/秒
・25Mポイントのレコード長
・アナログ/デジタル・チャンネルの混合トリガ&デコードをサポート







■波形発生器(オプション)



・最高出力周波数 30MHz
・サンプルレート160Mサンプル/秒
・8kポイント任意波形長
・変調、任意波形機能
・振幅範囲 2mVpp~10Vpp

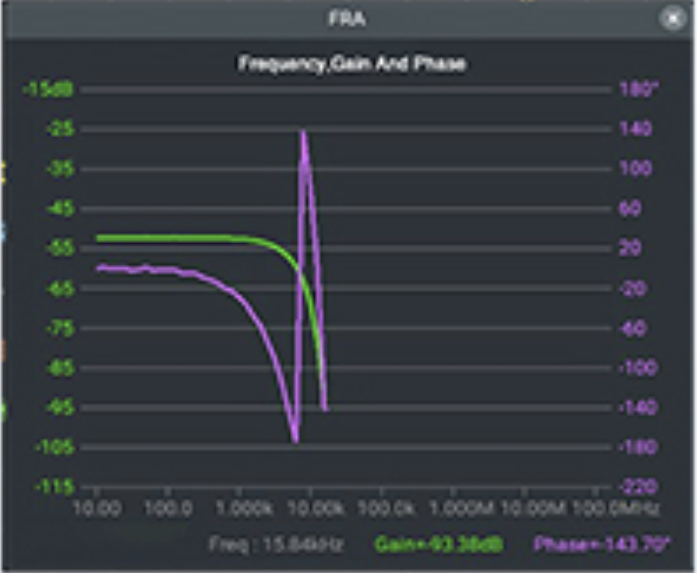

■ボード線図機能(波形発生器オプションが必要)

ビルトイン波形発生器がスイープ信号を負荷端に向けて入力信号として注入、出力信号をオシロスコープで観測することで一様図を得ることができます。ボード線図はインピーダンス/位相の周波数特性を測定するため、電子部品の特性評価や故障診断に役立ちます。
負荷周囲回路の安定性を迅速に評価するのに役立ちます。





■多彩に拡張できるハードウェア機器







マイク、ヘッドフォン、マウス、キーボードなどの外部デバイスをサポートして、より優れた対話型の操作性を実現します。オプションのUSB(WiFi + Bluetooth)モジュールは、FTP、ネットワーク・プリンタ、モバイル・ホットスポットをサポートします。

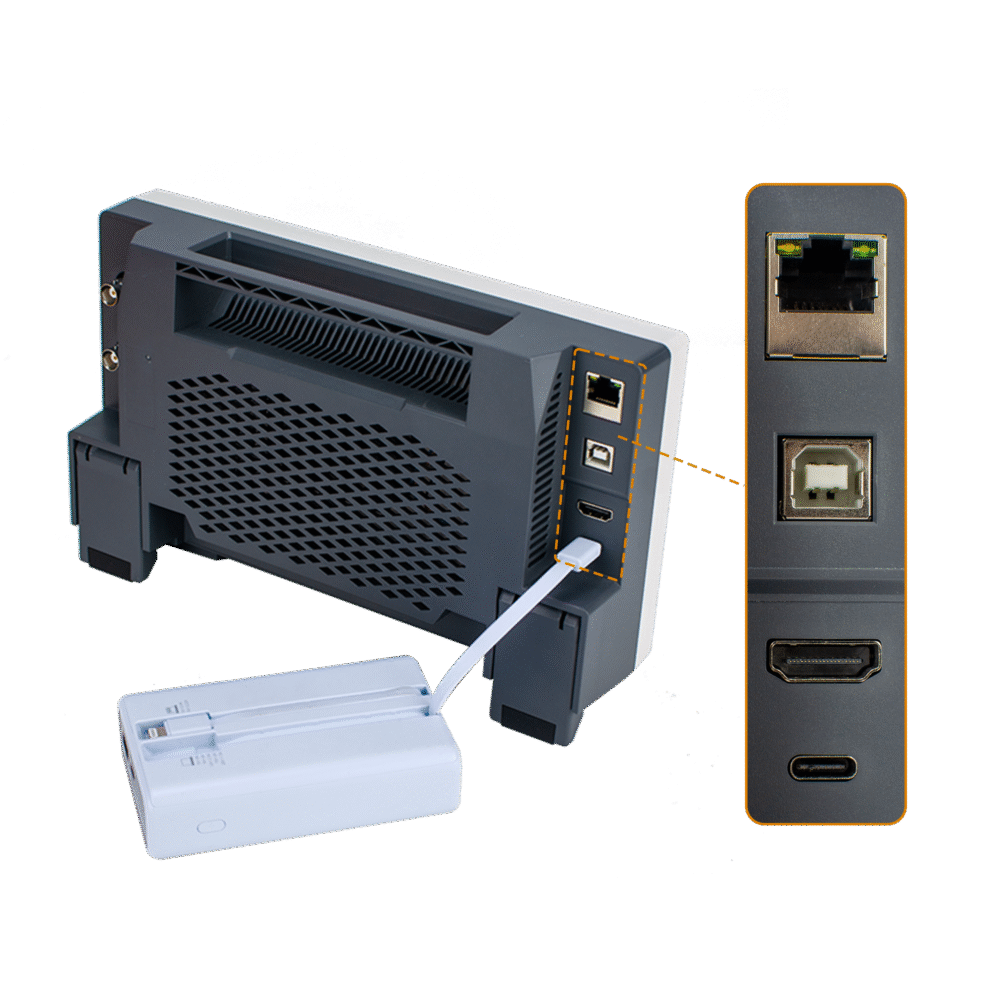

■多様なインターフェース



バッテリ駆動も可能なType-C給電やUSBホスト、USBデバイス、LAN、HDMI、MIPI(D/任)出力を標準で備えています。Type-C電源ポートにバッテリ一駆動電力が供給されればローノイズ測定が可能になり、多様な使用場所やアプリケーションに適応しています。
※ 12V/4A 出力が可能なモバイル・バッテリー







■新しいタッチ・エクスペリエンス



ユーザー・フレンドリーなフルタッチ操作は、波形操作やメニュー操作で様々なジェスチャーをサポート。











■録画機能



録画をサポート、テスト結果の記録や共有が簡単になります。

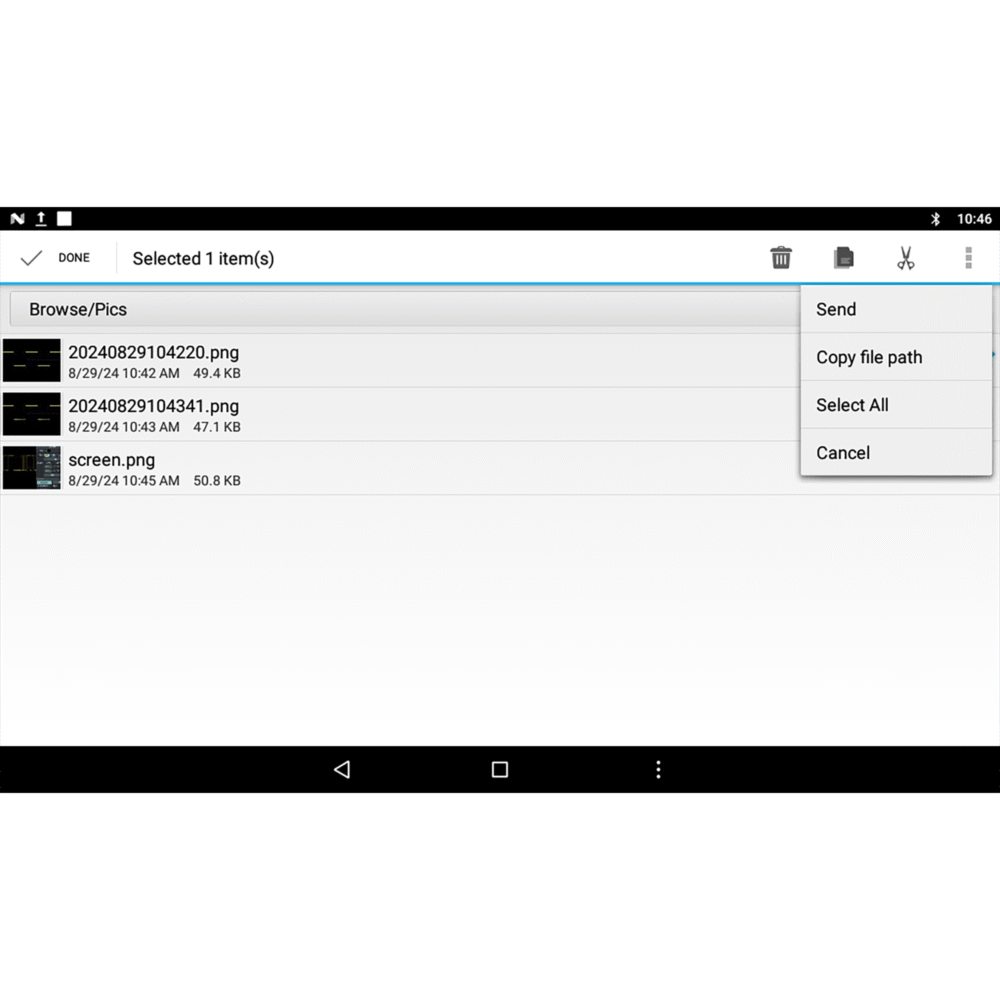

■ファイル・マネージャー



閲覧、編集、エクスポートがより簡単になるよう最適化されたファイル・マネージャー。

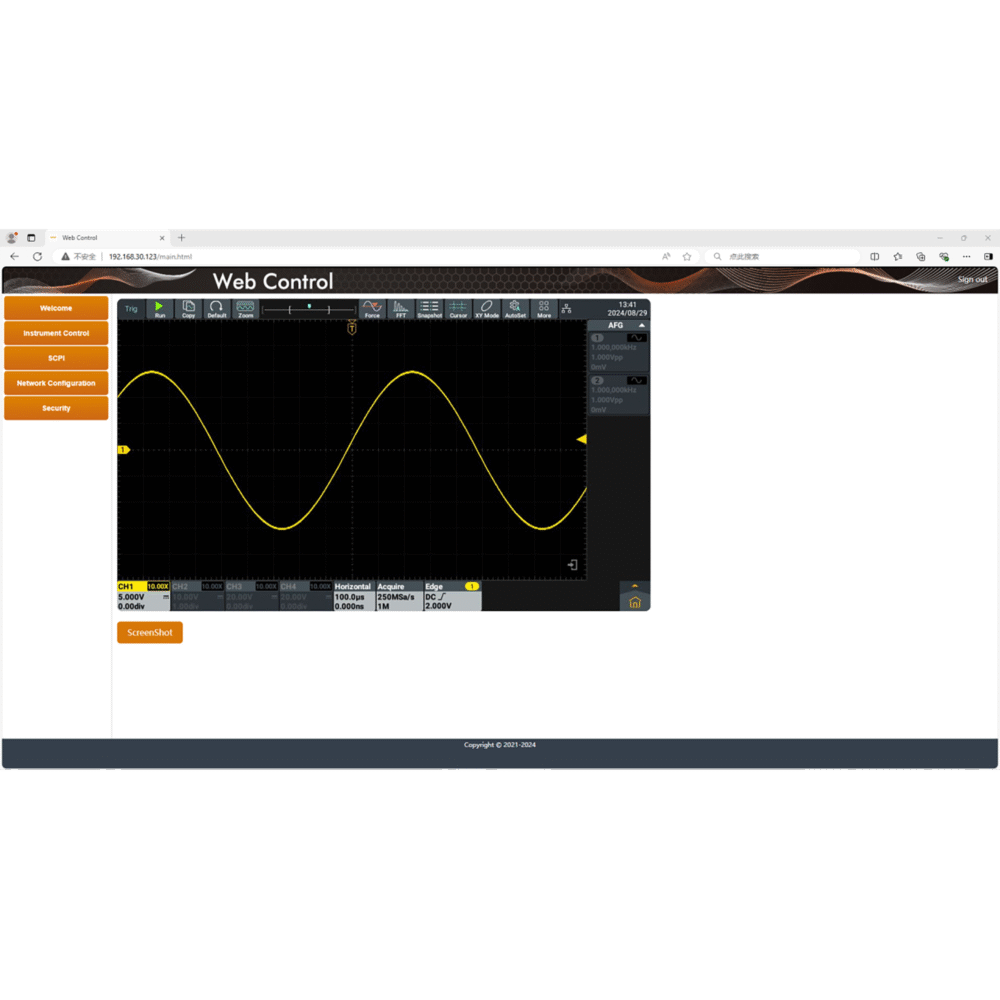

■リモート・コントロール



Webコントロールによるリモート制御をサポート、SCPコマンドを使用してユーザー・アプリケーションから制御することもできます。











価格・仕様

モデル

ADS912A

ADS922A

ADS914A

ADS924A

周波数帯域(-3 dB)

125MHz

250MHz

125MHz

250MHz

チャンネル数

2

4

最高サンプルレート

2GSa/s(1チャンネル使用時)、1GSa/s (2チャンネル使用時)、 500MSa/s(3,4チャンネル使用時)

アクイジション・モード

サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント

DCゲイン確度

3%(≤1 mV),

2%(≥2 mV)

最高波形取り込みレート

700,000wfms/s

最大メモリ長

100M

垂直軸スケール

200μV/div~10 V/div

垂直分解能

12bits

水平軸スケール

1ns/div – 1000s/div, 1-2-5ステップ

時間軸確度

±25 ppm (typical)

入力インピーダンス

1 MΩ±2% //  20 pF±5 pF

プローブ減衰比

1.00μX-1M.00X, 1-2-5ステップ、  ユーザー設定

トリガ・タイプ

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN

バス・デコーディング

RS232/UART, I2C, SPI, CAN, LIN

自動測定

Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑),
Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)

波形演算

+, -, *, /, &&, ||, ^, !, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト)

周波数カウンタ

6-桁

最高周波数: オシロスコープの最高周波数

電圧計

DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV)

波形発生器(オプション)仕様

最高出力周波数

30MHz、1チャンネル

サンプルレート

160MSa/s

基本波形

Sine, Square, Ramp, Pulse, Noise

ビルトイン波形

28 タイプ

垂直分解能

14 bits

任意波形

1μHz ~ 10MHz

任意波形長

2-8K points

振幅

2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω)

出力インピーダンス

50Ω (type)

変調

AM, FM, PM, FSK

ロジック・アナライザ(オプション)仕様

チャンネル数

16 (D0-D15) (D0 to D7, D8 to D15)

しきい値範囲

±20.0 V, 10 mV ステップ

最大入力電圧

±40V peak CAT I, transient overvoltage 800Vpk

最小電圧振幅幅

500mVpp

入力インピーダンス

100kΩ, 8 pF

最大入力ダイナミックレンジ

±30 V+ threshold

垂直軸分解能

1 bit

そのほか

インターフェース

HDMI,USB device,USB Host,Trig Out(P/F),LAN

ディスプレイ

7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン

電源インターフェース

Type-C [1]

寸法 (W x H x D)

260mm x 160mm x 78mm

重量

約1.5kg (本体のみ)

[1] 外部バッテリ使用時は 12V/4A 出力に適合すること。



付属品及びオプション

標準付属品 数量
USBケーブル 1
電源アダプター 1
パッシブプローブ 1/チャンネル
電源コード 1





オプション 数量
16-channel Logic Analyzer Probe 1
Q9 1



FAQ

OWON製品は購入時の校正書類対応可能ですか?

OWON製品は出荷時有料で3点セット(校正証明書・成績証明書・トレサビリティ体系図)対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名:

シリアル番号:

購入先(販売店名):

購入日:

輸出元会社名(国内の会社名):

輸出先国名:

輸出先会社名:

輸出目的(例:自社使用、現地販売、技術サポートなど):
