製品名
OWON(オウオン) AGシリーズ, 1CH,任意波形ファンクションジェネレータ
シリーズ
AGシリーズ(1CH)
メーカー
特長
・ 最高周波数：5MHz, 10MHz
・ 1チャンネル
・ サンプルレート： 125Mサンプル/秒
・ 周波数分解能： 1μHz
・ 分解能： 14ビット
・ 任意波形長： 8k
・ 5種の基本波形と45種のビルトイン波形
・ 変調機能： AM、FM、PM、FSK（Fモデル）
・ スイープ機能（Fモデル）
・ バースト機能（Fモデル）
-

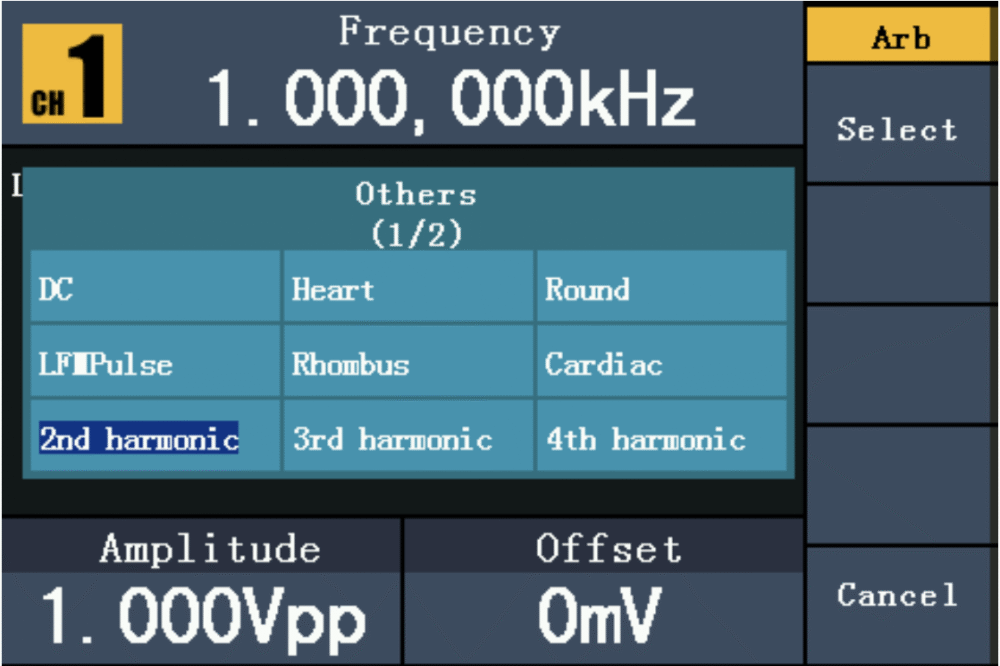

数学や工学などの分野の45種の波形を内蔵し、出力可能です。
-
-
-
変調機能にはAM、FM、PM、FSKが含まれます。 変調ソースは外部から入力することもできます。
価格･仕様
| モデル | AG051 | AG051F | AG1011 | AG1011F | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 価格（税込） | ￥37,400 | ￥41,800 | ￥45,100 | ￥46,200 | ||||||||
| チャンネル数 | 1 | |||||||||||
| 最高周波数 | 5MHz | 10MHz | ||||||||||
| サンプルレート | 125Mサンプル/秒 | |||||||||||
| 分解能 | 14ビット | |||||||||||
| 波形 | ||||||||||||
| 標準波形 | 正弦波, 矩形波, パルス, ランプ波, ノイズ | |||||||||||
| 任意波形 | 指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、 ユーザー定義の任意波形 |
|||||||||||
| 周波数(分解能1μHz) | ||||||||||||
| 正弦波 | 1μHz – 5MHz | 1μHz – 10MHz | ||||||||||
| 矩形波 | 1μHz – 5MHz | |||||||||||
| パルス | 1μHz – 5MHz | |||||||||||
| ランプ波 | 1μHz – 1MHz | |||||||||||
| ノイズ | 5MHz (-3dB) (typical) | |||||||||||
| 任意波形 | 1μHz – 5MHz | |||||||||||
| 振幅 | ||||||||||||
| 振幅 | 1mVpp – 12.5Vpp (50Ω), 1mVpp – 25Vpp (ハイインピーダンス) |
|||||||||||
| 分解能 | 1mVpp, または4 桁 | |||||||||||
| DC オフセットレンジ (AD+DC) | ±6.25V (50Ω), ±12.5V (ハイインピーダンス) | |||||||||||
| DC オフセットレンジ分解能 | 1mV, または4桁 | |||||||||||
| 負荷インピーダンス | 50Ω (typical) | |||||||||||
| 任意波形 | ||||||||||||
| 波形長 | 2ポイント ～ 8kポイント | |||||||||||
| サンプルレート | 125Mサンプル/秒 | |||||||||||
| 縦軸分解能 | 14 ビット | |||||||||||
| 不揮発メモリ | 64M bytes | |||||||||||
| 変調 | ||||||||||||
| 変調波形 | / | AM, FM, PM, FSK, Sweep, Burst | / | AM, FM, PM, FSK, Sweep, Burst | ||||||||
| 変調周波数 | / | 2mHz ～20.00KHz (FSK 2mHz – 100KHz) |
/ | 2mHz to 20.00KHz (FSK 2mHz – 100KHz) |
||||||||
| 入力/ 出力 | ||||||||||||
| ディスプレイ | 4インチ (480 x 320 ピクセル) LCD | |||||||||||

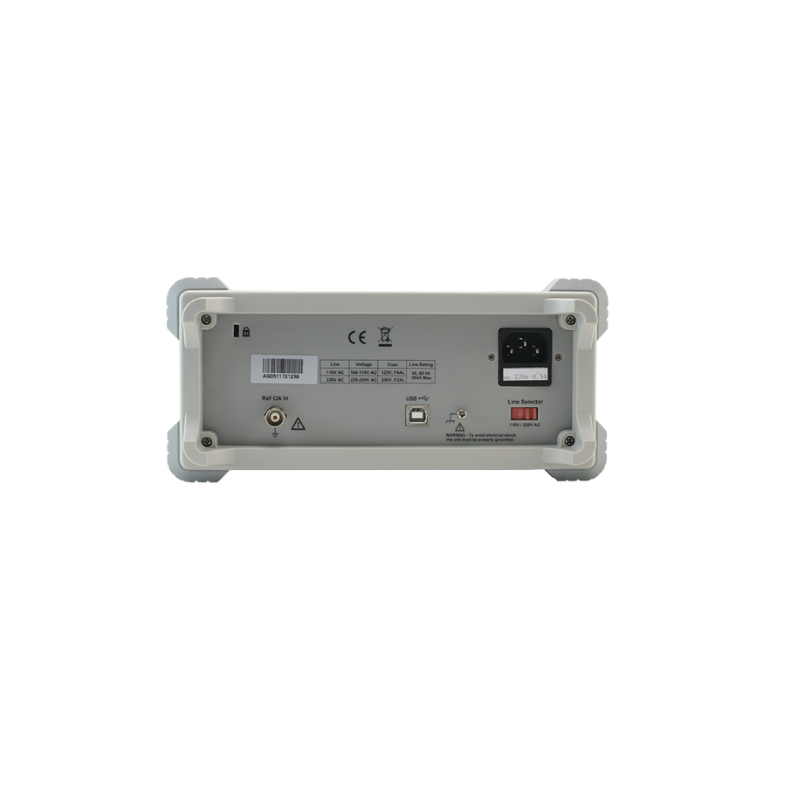

| 入出力タイプ | 外部基準クロック入力 | 外部変調入力、 外部トリガ入力、 および外部基準クロック入力 |
外部基準クロック入力 | 外部変調入力、 外部トリガ入力、 および外部基準クロック入力 |
||||||||
| インターフェース | USB デバイス | |||||||||||
| そのほか | ||||||||||||
| 寸法(W x H x D) | 235 x 110 x 295 (mm) | |||||||||||
| 重量 | 約3.0kg | |||||||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| CDROM | 1 |
| クイックガイド | １ |
| USBケーブル | 1 |
| BNCケーブル | 1 |
資料
製品カタログ
OWON総合カタログ製品動画
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
